Contenu:
1 x Émetteur: CB-2N-2
1 x Manuel d’utilisateur
Principe de fonctionnement:
L'émetteur CB-2N-2 est une télécommande spéciale avec déclencheur à contact normalement ouvert. Il dispose de 3 lignes d'entrée pour connecter deux ensembles d'appareils avec sortie à contact normalement ouvert, tels que l'hôte d'avertissement, les détecteurs à câble, les divers capteurs, les interrupteurs de fin de course, les contrôleurs logiques programmables et ainsi de suite.
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de commande sans fil qui peut être utilisé pour commander sans fil un autre appareil à courant alternatif ou continu par l'intermédiaire d'un appareil ayant une sortie à contact normalement ouvert.
Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance les équipements CA ou CC par le contact normalement ouvert d'un autre équipement. Tels que le système de contrôle automatique de la pompe à eau pour réservoir (voir le schéma ci-joint). Vous pouvez connecter deux capteurs de niveau d'eau à cet émetteur et connecter la pompe à eau au récepteur. Ensuite, la pompe fonctionnera automatiquement en fonction du niveau d'eau.
Quand l'eau atteint le niveau d'eau bas, le capteur de niveau d'eau 1 se déclenche, l'émetteur émet automatiquement un signal sans fil "ON". Lorsque le récepteur reçoit ce signal sans fil, il allume le moteur de la pompe pour pomper de l'eau dans le réservoir.
Quand l'eau atteint le niveau d'eau élevé, le capteur de niveau d'eau 2 se déclenche et l'émetteur émet automatiquement un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal sans fil, il éteint le moteur de la pompe pour arrêter de pomper de l'eau.
Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par deux contacts secs normalement ouverts.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Émetteur:
Modèle: 0021046 (CB-2N-2)
Avec des fils de déclenchement externes.
Méthode de déclenchement: Lorsque le fil 1 et le fil 3 sont connectés, il enverra le signal sans fil "ON". Lorsque le fil 2 et le fil 3 sont connectés, il enverra le signal sans fil "OFF".
Canal/bouton: 2
Symbole de bouton: A, B

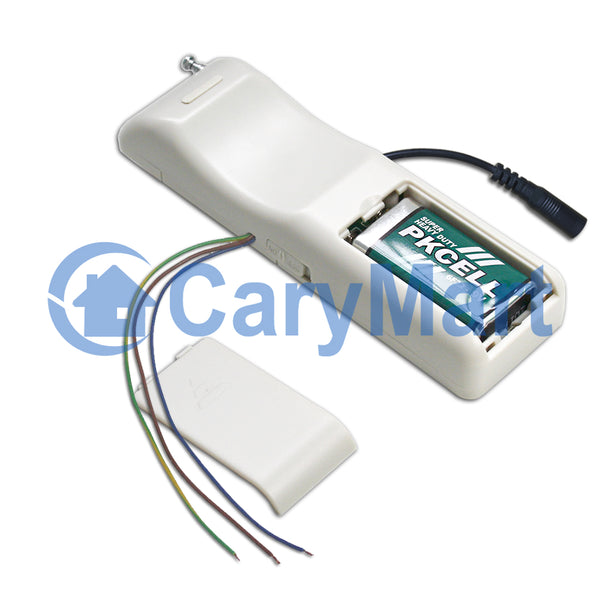

Voltage de travail: 9V (1 x 6F22 -9V batterie, peut être utilisée pour une semaine; ou 1 x batterie au lithium rechargeable de 9V, peut être utilisée pour deux semaines. Si vous souhaitez travailler plus longtemps, veuillez utiliser un adaptateur d'alimentation de 9V.)
Courant de travail: 30mA
Fréquence de travail: 315MHz
Chip de codage: PT2262 / PT2264 / SC2262
Distance d’émission: 1000m / 3000ft (théoriquement)
Il a un interrupteur d'alimentation sur le côté.
Dimension unitaire: 135mm x 42mm x25mm
Gamme de Travail:
Avec un récepteur (par exemple S1UA-DC-ANT3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 1000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Utilisation:
Si vous souhaitez contrôler l'équipement A par les contacts normalement ouverts de l'équipement B, faire comme suivant:
1. Connectez l'équipement A au récepteur.
2. Connectez le contact normalement ouvert 1 de l'équipement B aux fils de l'entrée 1 et 3 de l'émetteur.
3. Connectez le contact normalement ouvert 2 de l'équipement B aux fils de l'entrée 2 et 3 de l'émetteur.
Connectez le contact normalement ouvert 1 de l'équipement B aux câbles d'entrée 1 et 3 de l'émetteur.
4. Lorsque le contact normalement ouvert 1 est connecté, les fils d'entrée 1 et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement un signal sans fil "ON", qui équivaut à la fonction du bouton "ON" sur l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il active son relais pour allumer l'équipement A.
5. Lorsque le contact normalement ouvert 2 est connecté, les fils d'entrée 2 et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement un signal sans fil "OFF", qui équivaut à la fonction du bouton "OFF" sur l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il active son relais pouréteindre l'équipement A.
6. Vous pouvez également presser deux boutons de l’émetteur pour allumer / éteindre l'équipement A.
L’émetteurs peut contrôler plusieurs récepteurs.
1 x Émetteur: CB-2N-2
1 x Manuel d’utilisateur
Principe de fonctionnement:
L'émetteur CB-2N-2 est une télécommande spéciale avec déclencheur à contact normalement ouvert. Il dispose de 3 lignes d'entrée pour connecter deux ensembles d'appareils avec sortie à contact normalement ouvert, tels que l'hôte d'avertissement, les détecteurs à câble, les divers capteurs, les interrupteurs de fin de course, les contrôleurs logiques programmables et ainsi de suite.
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de commande sans fil qui peut être utilisé pour commander sans fil un autre appareil à courant alternatif ou continu par l'intermédiaire d'un appareil ayant une sortie à contact normalement ouvert.
Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance les équipements CA ou CC par le contact normalement ouvert d'un autre équipement. Tels que le système de contrôle automatique de la pompe à eau pour réservoir (voir le schéma ci-joint). Vous pouvez connecter deux capteurs de niveau d'eau à cet émetteur et connecter la pompe à eau au récepteur. Ensuite, la pompe fonctionnera automatiquement en fonction du niveau d'eau.
Quand l'eau atteint le niveau d'eau bas, le capteur de niveau d'eau 1 se déclenche, l'émetteur émet automatiquement un signal sans fil "ON". Lorsque le récepteur reçoit ce signal sans fil, il allume le moteur de la pompe pour pomper de l'eau dans le réservoir.
Quand l'eau atteint le niveau d'eau élevé, le capteur de niveau d'eau 2 se déclenche et l'émetteur émet automatiquement un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal sans fil, il éteint le moteur de la pompe pour arrêter de pomper de l'eau.
Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par deux contacts secs normalement ouverts.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Émetteur:
Modèle: 0021046 (CB-2N-2)
Avec des fils de déclenchement externes.
Méthode de déclenchement: Lorsque le fil 1 et le fil 3 sont connectés, il enverra le signal sans fil "ON". Lorsque le fil 2 et le fil 3 sont connectés, il enverra le signal sans fil "OFF".
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 9V (1 x 6F22 -9V batterie, peut être utilisée pour une semaine; ou 1 x batterie au lithium rechargeable de 9V, peut être utilisée pour deux semaines. Si vous souhaitez travailler plus longtemps, veuillez utiliser un adaptateur d'alimentation de 9V.)
Courant de travail: 30mA
Fréquence de travail: 315MHz
Chip de codage: PT2262 / PT2264 / SC2262
Distance d’émission: 1000m / 3000ft (théoriquement)
Il a un interrupteur d'alimentation sur le côté.
Dimension unitaire: 135mm x 42mm x25mm
Gamme de Travail:
Avec un récepteur (par exemple S1UA-DC-ANT3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 1000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Utilisation:
Si vous souhaitez contrôler l'équipement A par les contacts normalement ouverts de l'équipement B, faire comme suivant:
1. Connectez l'équipement A au récepteur.
2. Connectez le contact normalement ouvert 1 de l'équipement B aux fils de l'entrée 1 et 3 de l'émetteur.
3. Connectez le contact normalement ouvert 2 de l'équipement B aux fils de l'entrée 2 et 3 de l'émetteur.
Connectez le contact normalement ouvert 1 de l'équipement B aux câbles d'entrée 1 et 3 de l'émetteur.
4. Lorsque le contact normalement ouvert 1 est connecté, les fils d'entrée 1 et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement un signal sans fil "ON", qui équivaut à la fonction du bouton "ON" sur l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il active son relais pour allumer l'équipement A.
5. Lorsque le contact normalement ouvert 2 est connecté, les fils d'entrée 2 et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement un signal sans fil "OFF", qui équivaut à la fonction du bouton "OFF" sur l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il active son relais pouréteindre l'équipement A.
6. Vous pouvez également presser deux boutons de l’émetteur pour allumer / éteindre l'équipement A.
L’émetteurs peut contrôler plusieurs récepteurs.
Sortie Relais: Mode de contrôle Interblocage | |||
0020197 (S1UA-DC-ANT3) | 0020466 (S1U-AC-ANT3) | 0020302 (S1PU-DC-ANT3) | 0020488 (S1PU-AC-ANT3) |
Sortie Alimentation: Mode de contrôle Interblocage | |||
0020490 (S1X-DC-ANT3) | 0020393 (S1X-AC-ANT3) | 0020052 (S1PX-DC-ANT3) | 0020053 (S1PX-AC-ANT3) |
