Contenu:

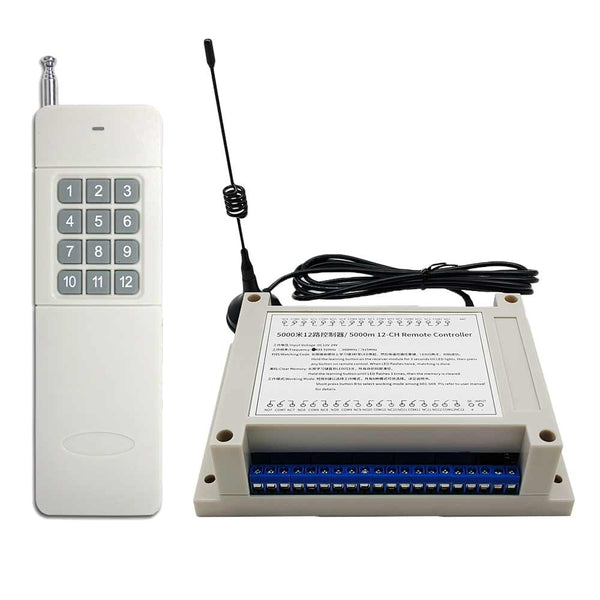

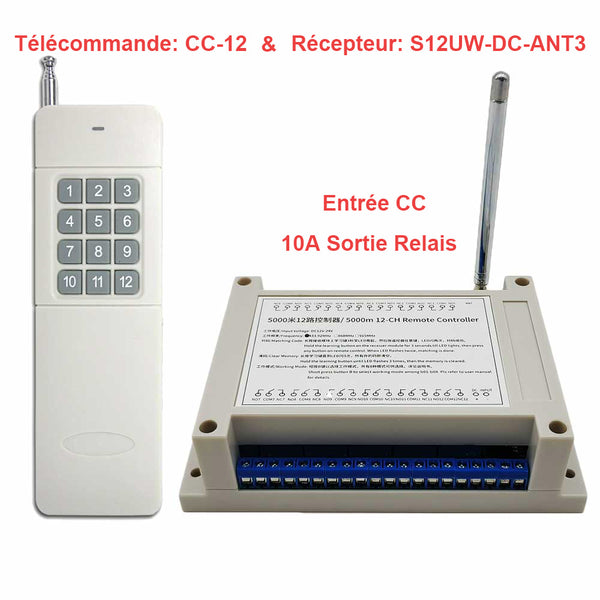

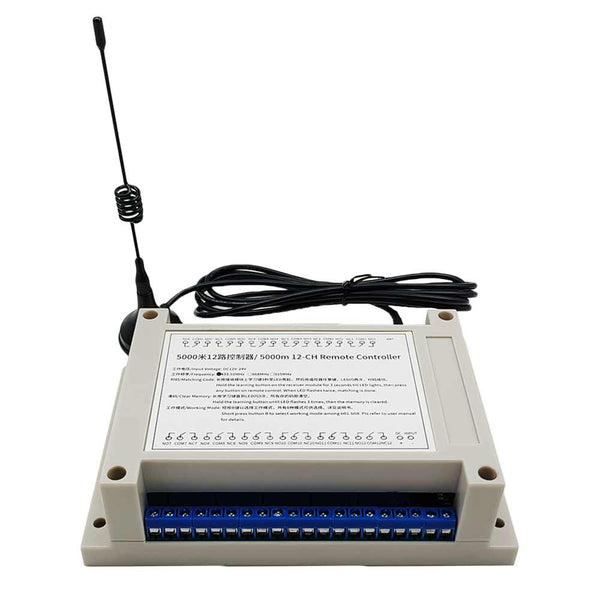

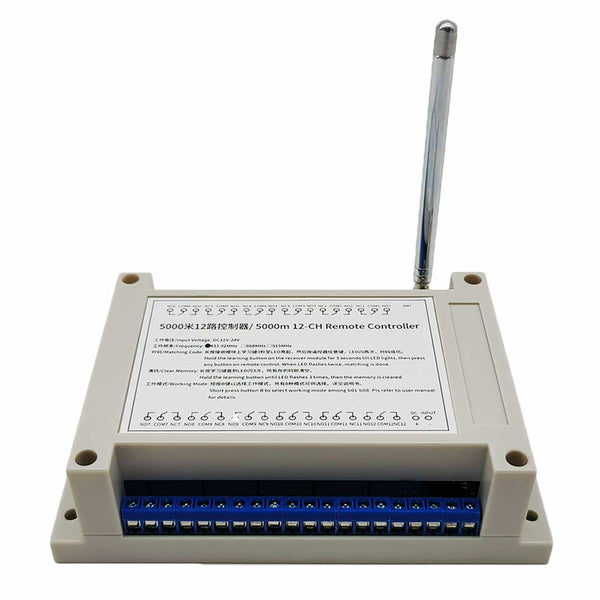

1 x Récepteur: S12UW-DC-ANT3
1 x Émetteur: CC-12
1 x Manuel d’utilisateur
Introduction :
Ce kit émetteur-récepteur RC longue portée comprend un récepteur S12UW-DC-ANT3 et un émetteur CC-12. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il est idéal pour contrôler divers appareils CA/CC dans les applications industrielles, agricoles et domestiques, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.

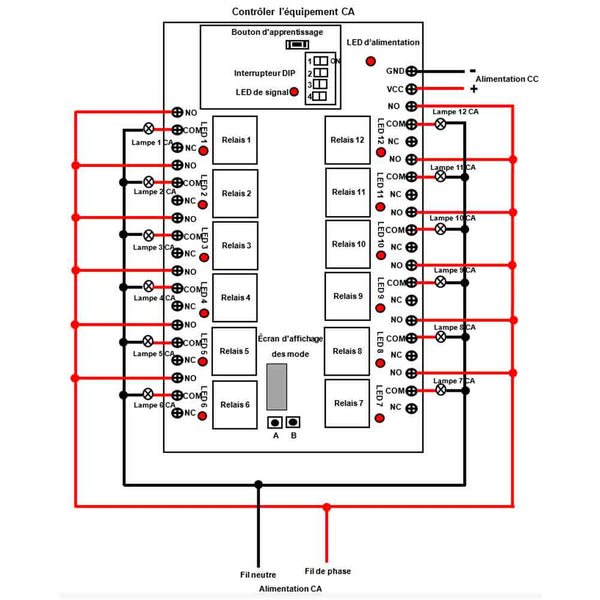

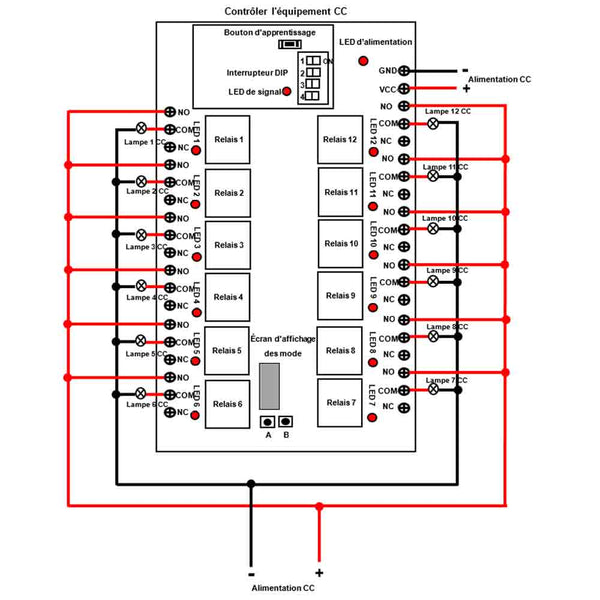

Compatibilité polyvalente : Contrôle les équipements CC et CA via une sortie relais sec.
Flexibilité des modes : 8 modes de fonctionnement différents peuvent être commutés, et un écran LED est utilisé pour l'affichage des modes.
8 Modes de contrôle différents : Autoblocage, Momentané, Interblocage et 5 modes mixtes.
Changement des canaux et des modes : Maintenez le bouton A enfoncé pour changer le nombre de canaux de fonctionnement. Presser sur le bouton B pour changer de mode de fonctionnement.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

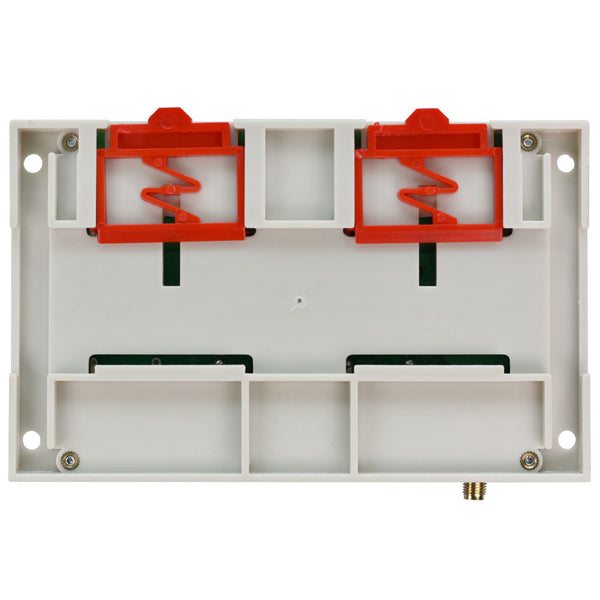

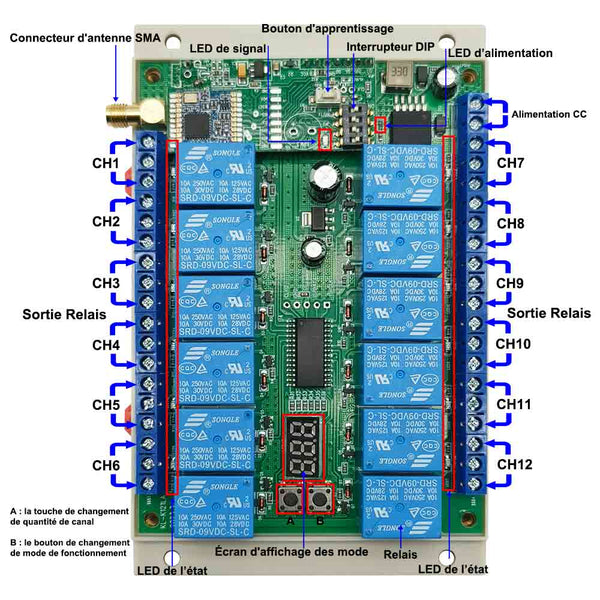

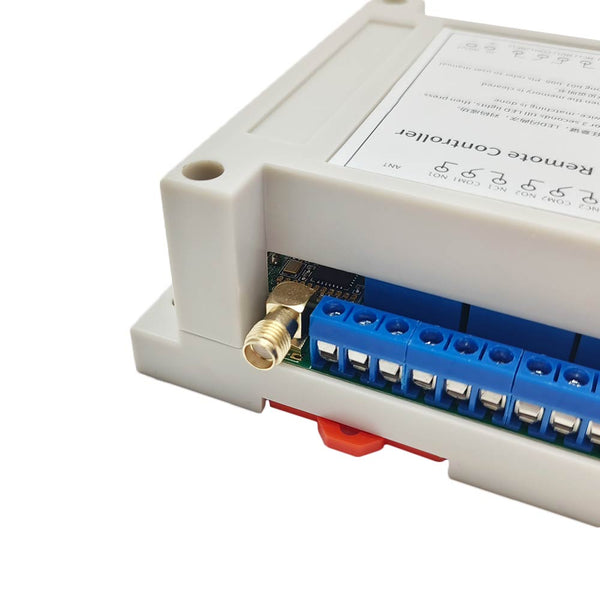

Paramètres du récepteur S12UW-DC-ANT3 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 9~28V CC |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 12 Canaux |
| Capacité de charge | 240VCA ou 28VCC, Max 10A / chaque canal |
| 8 Modes de contrôle différents | Autoblocage, Momentané, Interblocage et 5 modes mixtes |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 122 x 87 x 18 mm |
| Dimension de Case | 145 x 90 x 40 mm |
| Correspondant à l'émetteur | CC-12 |
Paramètres de l'émetteur CC-12 (12 boutons) :
| Paramètres | Détails |
|---|---|

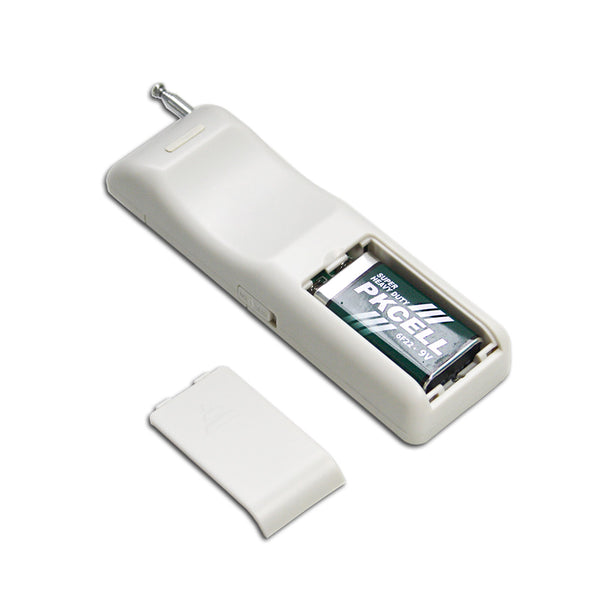

| Voltage de travail | 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois) |
| Fréquence de travail | 433.92 Mhz |
| Distance d’émission | 5000 mètres / 15000 pieds (théoriquement) |
| Dimension | 135 x 42 x 25 mm |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, veuillez mettre le récepteur en état de changement de mode de fonctionnement, puis suivez les étapes suivantes.
1)Réglage du mode momentané : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b01".
Fonctionnement avec CC-12 :
Maintenez le bouton 1 enfoncé → Le relais 1 est activé; Relâchez le button 1 → Le relais 1 est désactivé.
……
Maintenez le bouton 12 enfoncé → Le relais 12 est activé; Relâchez le button 12 → Le relais 12 est désactivé.
2) Réglage du mode autoblocage : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b02".
Fonctionnement avec CC-12 :
Presser le bouton 1 → Le relais 1 est activé; Presser le bouton 1 encore une fois → Le relais 1 est désactivé.
……
Presser le bouton 12 → Le relais 12 est activé; Presser le bouton 12 encore une fois → Le relais 12 est désactivé.
3) Réglage du mode d’interblocage : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b03".
Fonctionnement avec CC-12 :
Presser le bouton 1 → Le relais 1 est activé; Les 11 autres relais sont désactivés.
……
Presser le bouton 12 → Le relais 12 est activé; Les 11 autres relais sont désactivés.
4) Réglage du mode momentané (canaux 1 ~ 6) + autoblocage (canaux 7 ~ 12) : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b04".
5) Réglage du mode momentané (canaux 1 ~ 6) + interblocage (canaux 7 ~ 12) : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b05".
6) Réglage du mode autoblocage (canaux 1 ~ 6) + interblocage (canaux 7 ~ 12) : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b06".
7) Réglage du mode de interblocage spécial (tous les deux canaux forment un mode de interblocage spécial) : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b07".
Presser le bouton 1 → Le relais 1 est activé; Le relais 2 est désactivé.
Presser le bouton 1 encore une fois → Le relais 1 est désactivé.
Presser le bouton 2 → Le relais 2 est activé; Le relais 1 est désactivé.
Presser le bouton 2 encore une fois → Le relais 2 est désactivé.
……
8) Réglage du mode monocanal de contrôle à double bouton (Chaque deux boutons de l'émetteur contrôlent un canal. Ce mode prend en charge jusqu'à 6 canaux, les 6 autres canaux ne sont pas utilisés.) : Presser sur le bouton B jusqu'à ce que l'écran LED affiche "b08".
Presser le bouton 1 → Le relais 1 est activé; Presser le bouton 2 → Le relais 1 est désactivé.
……
Presser le bouton 11 → Le relais 6 est activé; Presser le bouton 12 → Le relais 6 est désactivé.
