Contenu :
1 x Récepteur: S1UA-DC-ANT3
1 x Manuel d'utilisation
Application :
Ce récepteur est un appareil électrique avec sortie relais sec, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1UA-DC-ANT3
Tension de fonctionnement : 6VCC (modèle S1UA-DC06-ANT3), ou 9±1VCC (modèle S1UA-DC09-ANT3), ou 12±1VCC (modèle S1UA-DC12-ANT3), ou 24±2VCC (modèle S1UA-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm
Dimension de Case: 115 x 90 x 55 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, étanche), ou CB-1 / CB-2 (1000M) etc.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100M), CWB-1 (50M, étanche), ou CB-1(1000M) etc. Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100M), CWB-2 (50M, étanche), ou CB-2 (1000M) etc.
Gamme de Travail :
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque : Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes <COM> et <NO> sont Normalement Ouverts ; Les bornes <COM> et <NC> sont Normalement Fermés.
Câblage :

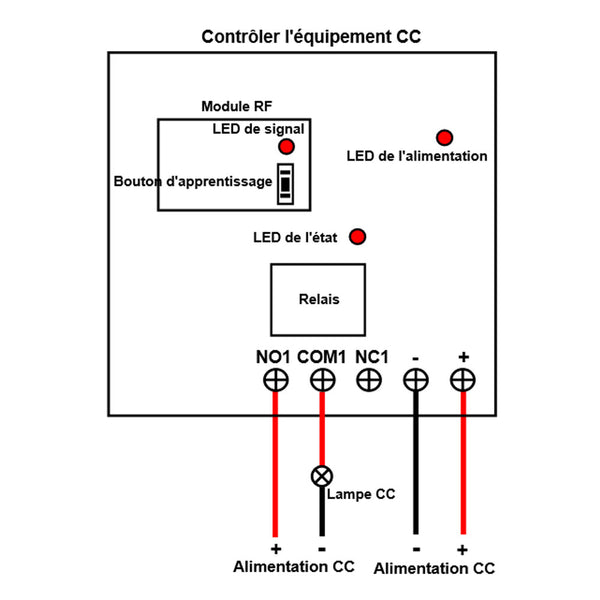

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC, connecter la borne <COM> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

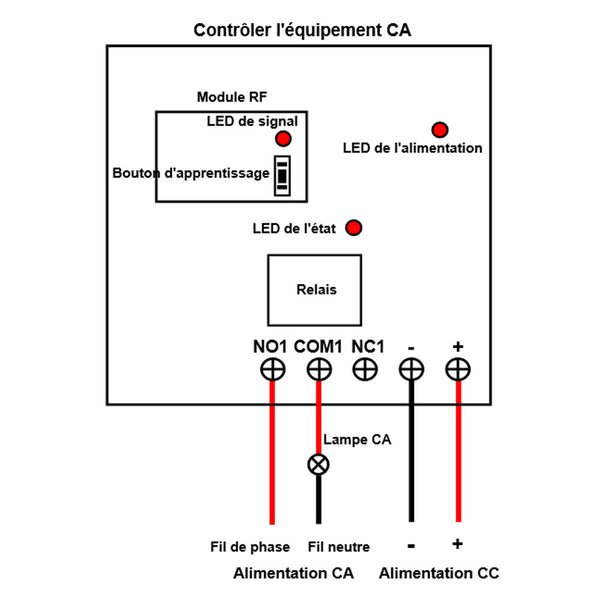

2) Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-1 :
Presser et maintenez le bouton sur l’émetteur : Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Relâchez le bouton : Le relais est désactivé, et la lampe connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-1 :
Presser le bouton de l'émetteur : Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois : Le relais est désactivé, et la lampe connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2 :
Presser le bouton A sur l’émetteur : Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur : Le relais est désactivé, et la lampe connectée est éteint.
Comment correspondre l'émetteur (tel que C-1 ou C-2) au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Correspondre l'émetteur C-1 : Presser sur le bouton de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le couplage est réussi.
Correspondre l'émetteur C-2 : Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
