Contenu:
1 x Récepteur: S1X-DC-ANT3
1 x Manuel d'utilisation
Introduction:
Ce récepteur S1X-DC-ANT3 est un appareil électrique avec la sortie d'alimentation en CC à 1 canal, qui peut être utilisé dans un système d'un émetteur contrôler plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs. L'émetteur et le récepteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CC équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales:
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.
Paramètres du récepteur S1X-DC-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | CC 6V, 9V, 12V ou 24V (spécifiée lors de la commande) |
| Type de sortie | Sortie de l'alimentation en CC |
| Canal | 1 Canal |
| Fréquence de travail | 433.92MHz |
| Courant de charge maximum | 10A |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 88 x 80 x 18 mm |

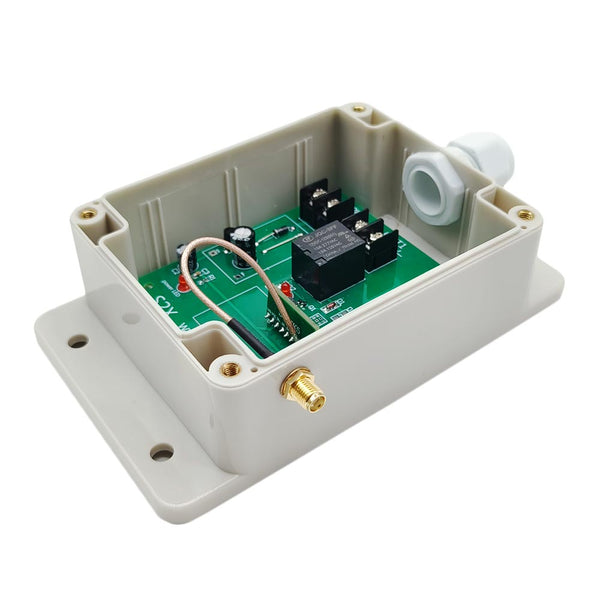

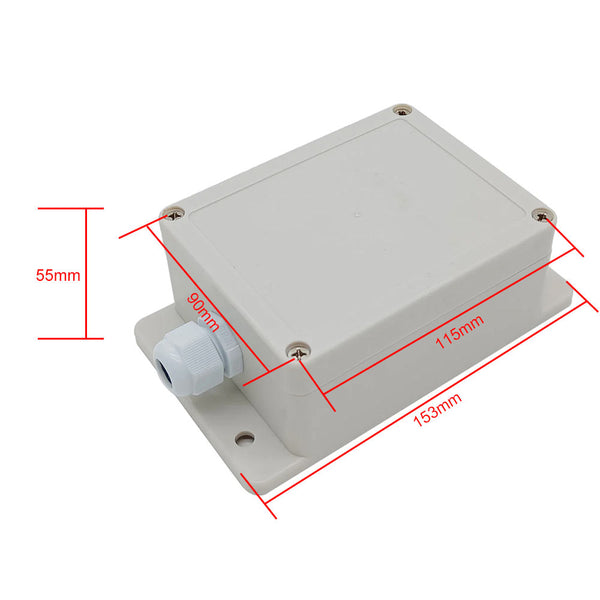

| Dimension de Case | 153 x 90 x 55 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle C-1 / C-2 / C-4 (100M), CWB-1 / CWB-2 / CWB-4 (50M, étanche), CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500M), ou CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000M) etc. |
Câblage:

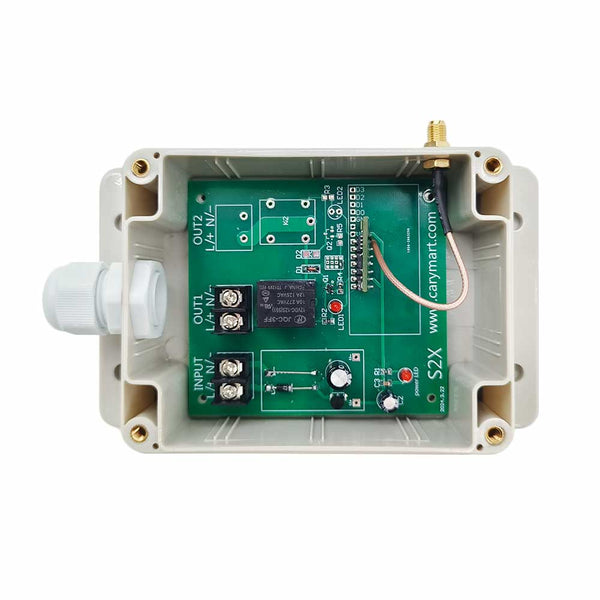

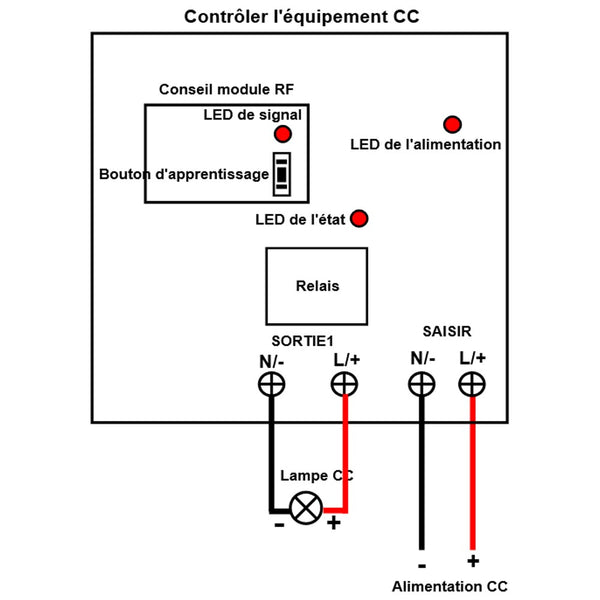

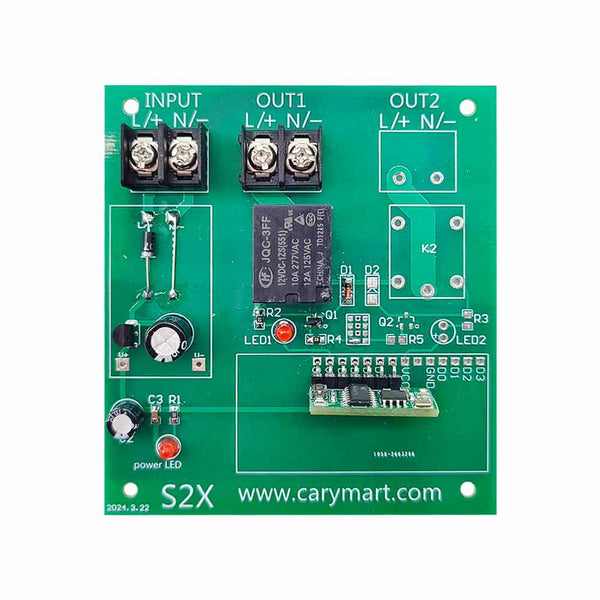

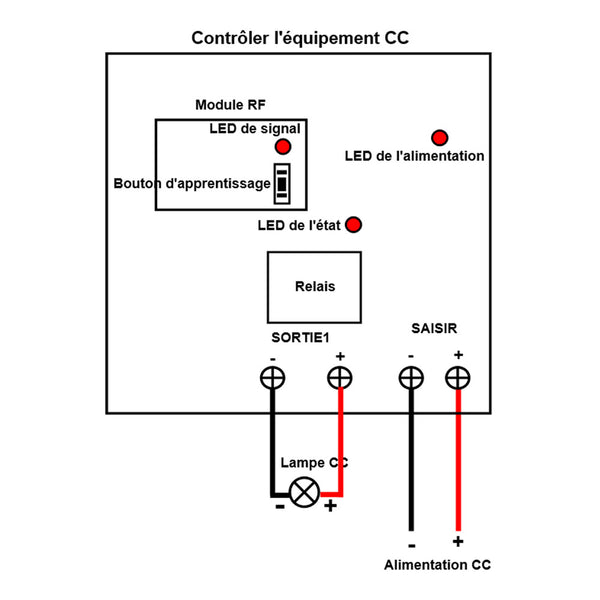

Si vous voulez contrôler une lampe 12V CC, faire comme suivant:

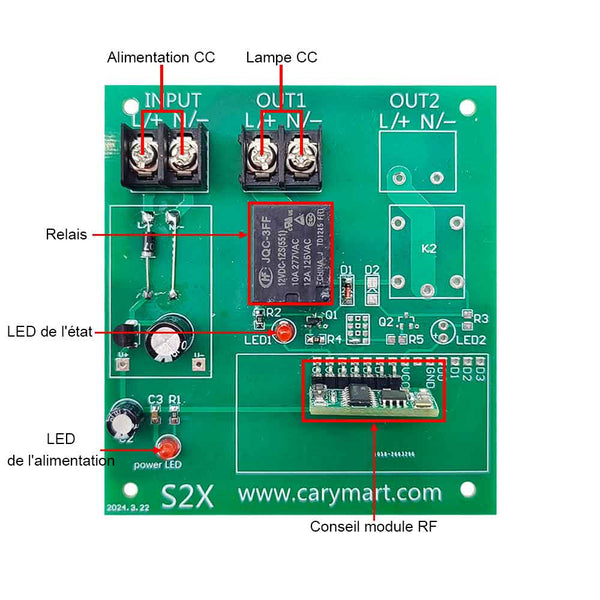

1) Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
2) Connecter la borne <+> de SORTIE1 au pôle positif de la lampe CC, et connecter la borne <-> de SORTIE1 au pôle négatif de la lampe CC.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec C-1:
Maintenez le bouton enfoncé → Les borne <SORTIE1> du récepteur sortent l'alimentation en CC (lampe allumée)
Relâchez le bouton → Les borne <SORTIE1> du récepteur arrêtent de sortir (lampe éteint)
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec C-1:
Presser le bouton → Les borne <SORTIE1> du récepteur sortent l'alimentation en CC (lampe allumée)
Presser le bouton encore une fois → Les borne <SORTIE1> du récepteur arrêtent de sortir (lampe éteint)
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec C-2:
Presser le bouton A → Les borne <SORTIE1> du récepteur sortent l'alimentation en CC (lampe allumée)
Presser le bouton B → Les borne <SORTIE1> du récepteur arrêtent de sortir (lampe éteint)
