Contenu:
1 x Émetteur: CK-DC
1 x Manuel d’utilisateur
Principe de fonctionnement:
L'émetteur CK-DC est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CC 12~24V. Il dispose de 2 câbles d'entrée pour connecter un signal de tension CC provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CC, le lampe CC ou d’autres équipements CC.
Lorsqu'une tension CC est appliquée aux câbles d'entrée, il émet un signal sans fil "ON". Lorsque les câbles d'entrée cessent d'obtenir une tension CC, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CC ou un signal de sortie CC d'un appareil.
Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance les équipements CA ou CC par le signal de tension CC d'un autre équipement. Tels que le système de synchronisation d'éclairage sans fil. Vous pouvez connecter une lampe CC en parallèle aux câbles d'entrée de cet émetteur et connecter une autre lampe CC au récepteur. Ensuite, les deux lampes fonctionneront de manière synchrone.
Lorsque la première lampe CC est allumée, l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce signal sans fil, il active son relais pour allumer la seconde lampe CC.
Lorsque la première lampe CC est éteinte, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal sans fil, il désactive son relais pour éteindre la seconde lampe CC.
Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par l'alimentation CC 12~24V.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.

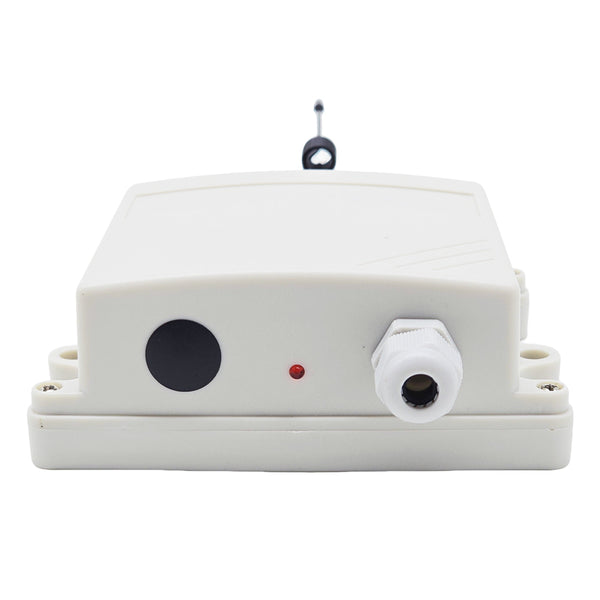

L'émetteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Émetteur:
Modèle: CK-DC
Avec 2 câbles d'entrée, il n'est pas nécessaire de distinguer les pôles positif et négatif.
Aucune pile n'est requise pour le fonctionnement.
Déclenché par le signal de tension CC 12~24V.
Méthode de déclenchement: Lorsque le câble d'entrée obtient le signal de tension CC, après 1 seconde, la LED de signal de l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "ON". Une fois la transmission terminée, la LED de signal reste allumée. Lorsque le câble d'entrée perd le signal de tension CC, après 1 seconde, la LED de signal de l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "OFF". Une fois la transmission terminée, la LED de signal clignote une fois, puis s'éteint.
Durée de transmission du signal: 1 seconde
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: PT2262 / SC2262
Distance de transmission: 500m / 1500ft (théoriquement)

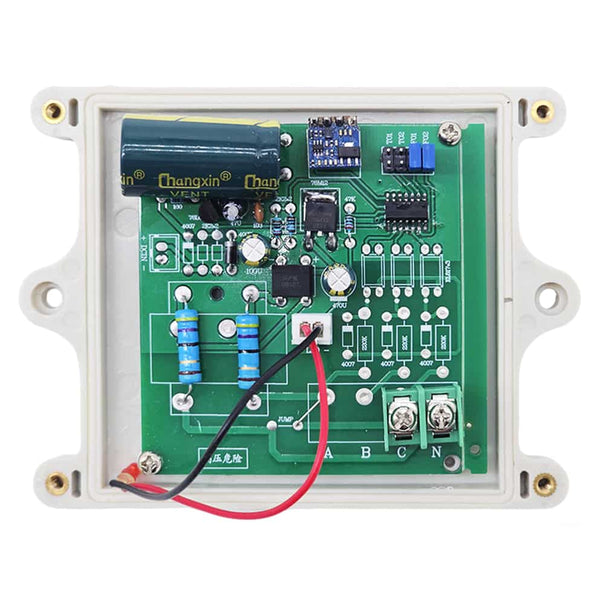

Dimension de PCB: 73 x 73 x 19 mm

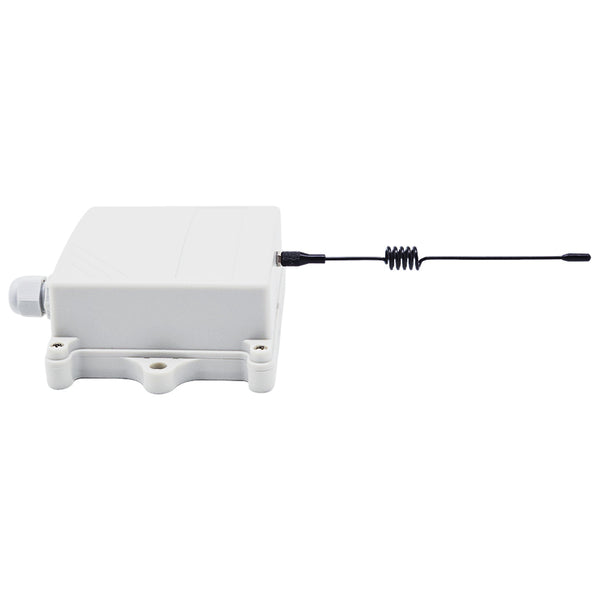

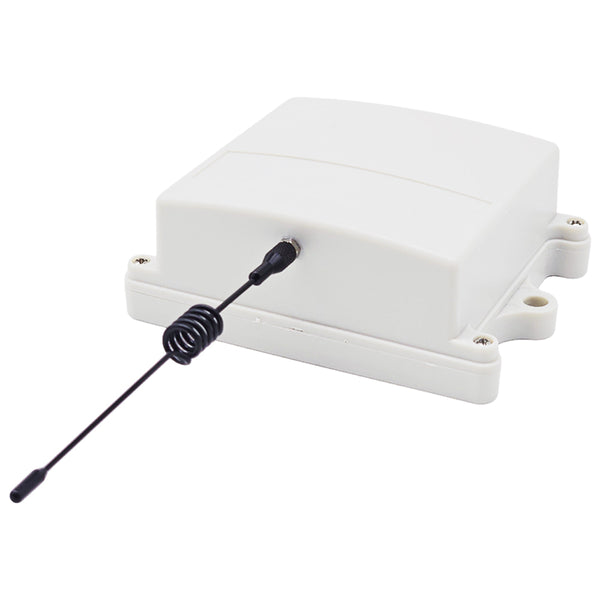

Dimension de Case: 110 x 86 x 40 mm
Gamme de Travail:
Avec un récepteur (par exemple S1PXA-DC) ) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champ libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Utilisation:
Si vous souhaitez contrôler l'équipement A par le signal CC 12~24V de l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CC de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
Comment correspondre l'émetteur au récepteur :
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le LED de signal sur le récepteur est allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Connectez une tension CC aux câbles d'entrée de l'émetteur, après 1 seconde, la LED de signal de l'émetteur clignote lentement une fois, puis rapidement, et l'émetteur émet un signal sans fil "ON". À ce moment, si la LED de signal sur le récepteur clignote une fois, cela signifie que le couplage du signal "ON" est réussi. Ensuite, arrêtez l'apport de tension CA aux câbles d'entrée, l'émetteur émet immédiatement un signal sans fil "OFF". À ce moment, si la LED de signal sur le récepteur clignote une fois, cela signifie que le couplage du signal "OFF" est réussi.

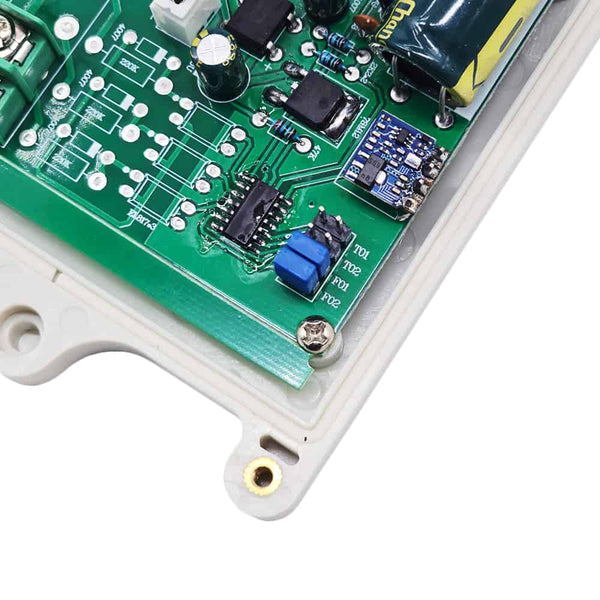

Comment régler la résistance d'oscillation de l'émetteur :
Court-circuiter les deux broches de F02 avec un capuchon de cavalier, la résistance de l'oscillateur est réglée à 1,5 MΩ.
Ne court-circuiter pas les deux broches de F01 et F02, la résistance de l'oscillateur est réglée à 2,2 MΩ.
Court-circuiter les deux broches de F01 avec un capuchon de cavalier, la résistance de l'oscillateur est réglée à 3,3 MΩ.
Court-circuiter respectivement les deux broches de F01 et celles de F02 avec des capuchons de cavalier, la résistance de l'oscillateur est réglée à 4,7 MΩ.
Comment choisir les différents types de récepteurs？:
Le récepteur en CC 9/12/24V avec sortie contact sec 10A: S1UA-DC
Le récepteur en CA 220/230V avec sortie contact sec 10A: S1U-AC
Le récepteur en CC 10~80V avec sortie contact sec 30A: S1PU-DC
Le récepteur en CA 220/230V avec sortie contact sec 30A: S1PU-AC
Le récepteur en CC 9/12/24V avec sortie CC 10A: S1X-DC
Le récepteur en CA 220/230V avec sortie CA 10A: S1X-AC
Le récepteur en CC 10~80V avec sortie CC 30A: S1PX-DC
Le récepteur en CA 220/230V avec sortie CA 30A: S1PX-AC
