Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Introduction:
Ce vérin électrique dispose d'un potentiomètre intégré avec trois fils de sortie connectés. Lorsque du vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 8000N / 800 kg / 1800 lbs
Options de vitesse multiples, de 5 mm/seconde à 60 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Avec un potentiomètre intégré
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V, nous recommandons une tension de fonctionnement de 24V.
Plage de course : 4 pouces ou 100 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 8000N / 800 kg / 1800 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 2~3A à 12V ou 1~1.5A à 24V
Courant à pleine charge: 12~20A à 12V ou 6~10A à 24V
Veuillez utiliser une alimentation 12V/20A ou 24V/10A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/84A ou 24V/42A pour alimenter quatre vérins électriques.

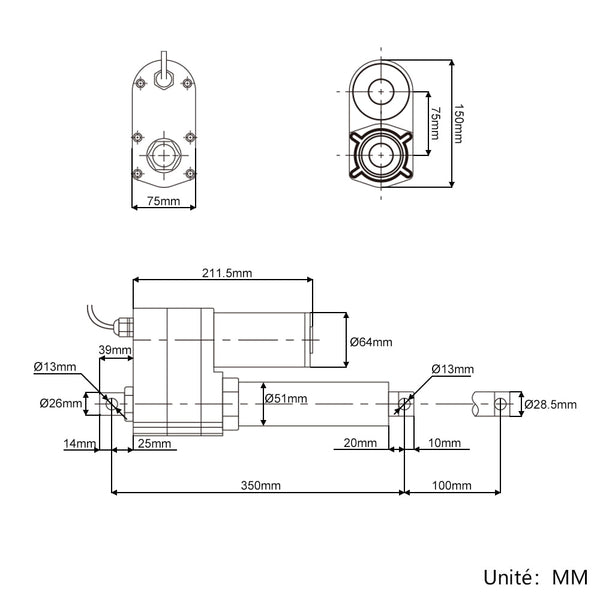

Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Potentiomètre intégré: 10K ohms (Vous pouvez spécifier d'autres valeurs de résistance)
Cycle de service: 10%, max 2 minutes d'utilisation continue
Câble: câble à cinq conducteurs (Deux fils d'alimentation et trois fils de sortie de potentiomètre)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
3. Supports de montage compatibles: Support B, Support D, Support G et Support H.
Opération:
Le vérin électrique a un câble à cinq conducteurs.
1. Les lignes marron et bleue sont deux lignes électriques du vérin électrique.
Connectez l'alimentation CC aux deux fils d'alimentation du vérin électrique. Lorsque le vérin électrique est connecté à l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
2. Les fils rouge, vert et jaune sont les trois fils de sortie du potentiomètre.
Les fils vert et jaune sont connectés aux deux bornes du potentiomètre, c'est une valeur de résistance fixe.
Lorsque le vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance. Lorsque le vérin électrique est étendu vers l'extérieur, la valeur de résistance entre les fils rouge et jaune diminuera en conséquence, et la valeur de résistance entre les fils rouge et vert augmentera en conséquence. Lorsque le vérin électrique est rétracté vers l'intérieur, la valeur de résistance entre les fils rouge et jaune augmentera en conséquence, et la valeur de résistance entre les fils rouge et vert diminuera en conséquence.
Par exemple, un vérin électrique avec une course de 150 mm et un potentiomètre intégré de 10K ohms.
Lorsque lle vérin électrique est complètement rétracté, la valeur de résistance entre le fil rouge et le fil vert est de 0,4K ohms, et la valeur de résistance entre le fil rouge et le fil jaune est de 9,6K ohms.
Lorsque le vérin électrique est étendu jusqu'à la position 100 mm, la valeur de résistance entre le fil rouge et le fil vert est de 3,3K ohms et la valeur de résistance entre le fil rouge et le fil jaune est de 6,7K ohms.
Lorsque le vérin électrique est complètement déployé, la valeur de résistance entre le fil rouge et le fil vert est de 4,8K ohms, et la valeur de résistance entre le fil rouge et le fil jaune est de 5,2K ohms.
Remarquer:
1. Si vous souhaitez contrôler 2 ou 4 vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer ici pour acheter.
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide | Poussée maximale |
5mm/s | 8000N / 800 kg / 1800 lbs |
10mm/s | 5000N / 500 kg / 1100 lbs |
15mm/s | 4000N / 400 kg / 880 lbs |
20mm/s | 3000N / 300 kg / 660 lbs |
30mm/s | 2000N / 200 kg / 440 lbs |
40mm/s | 1500N / 150 kg / 330 lbs |
60mm/s | 500N / 50 kg / 110 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
