Un contrôle quatre kit de contrôle synchrone de actionneur linéaire électrique industriel à usage intensif 12000N 2700 lbs 12V 24V (Modèle 0043056)

Prix régulier €1.805,00

Frais de port calculés à l'étape de paiement.

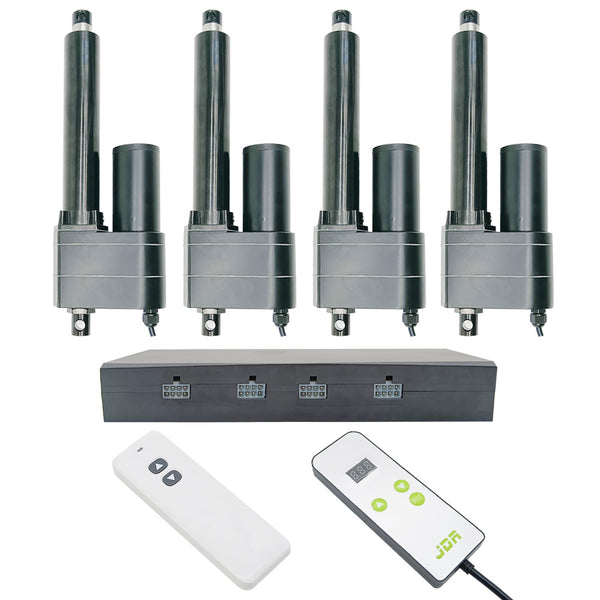

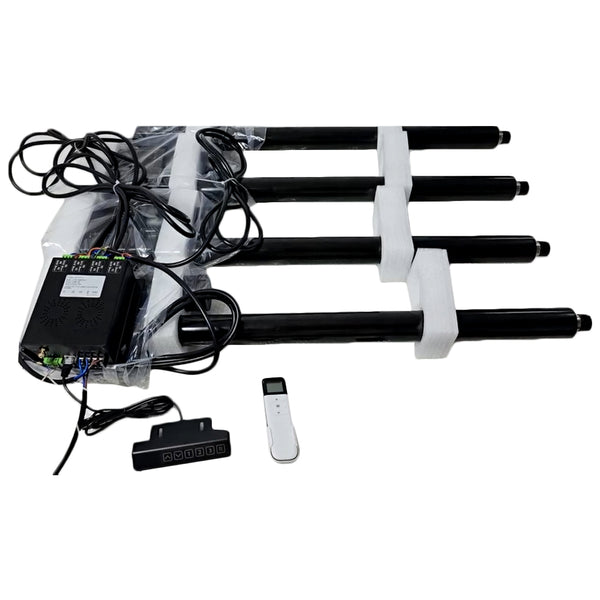

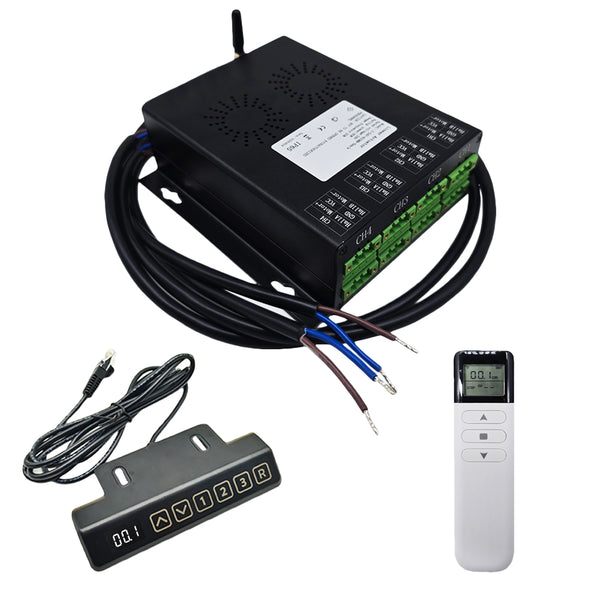

Contenu :

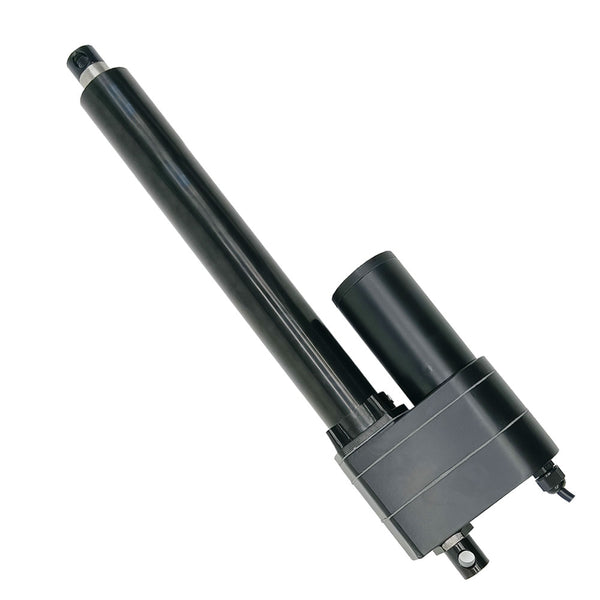

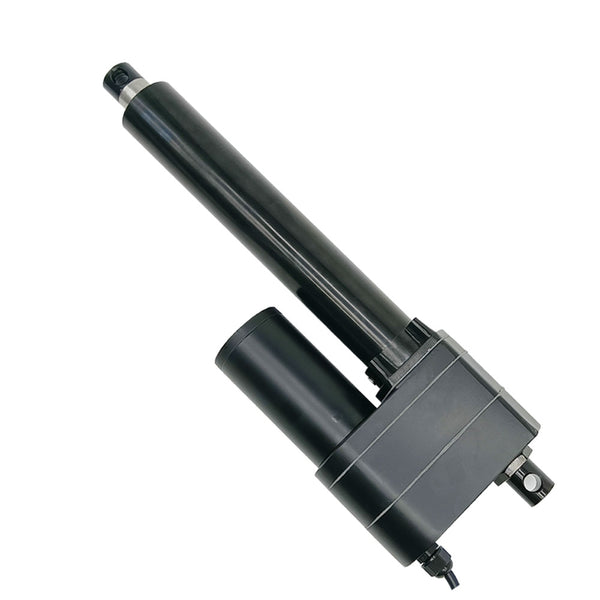

4 x Vérins électriques C5 Avec capteur à effet Hall

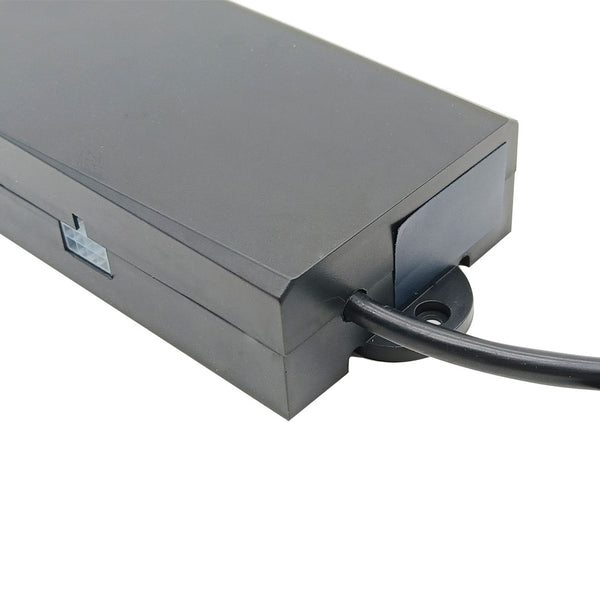

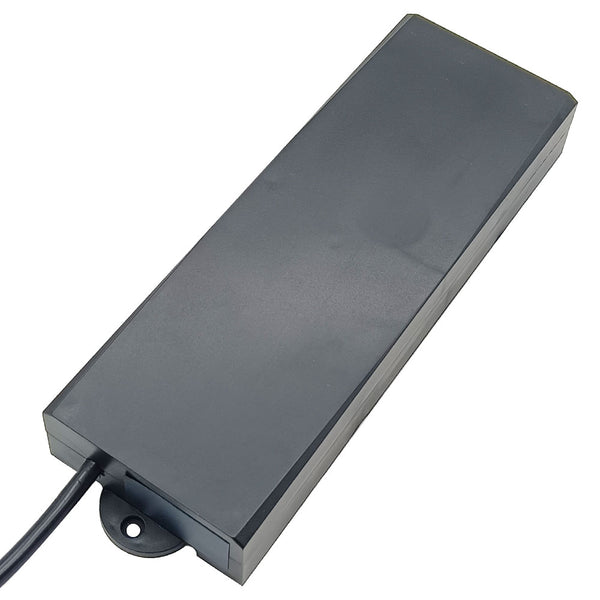

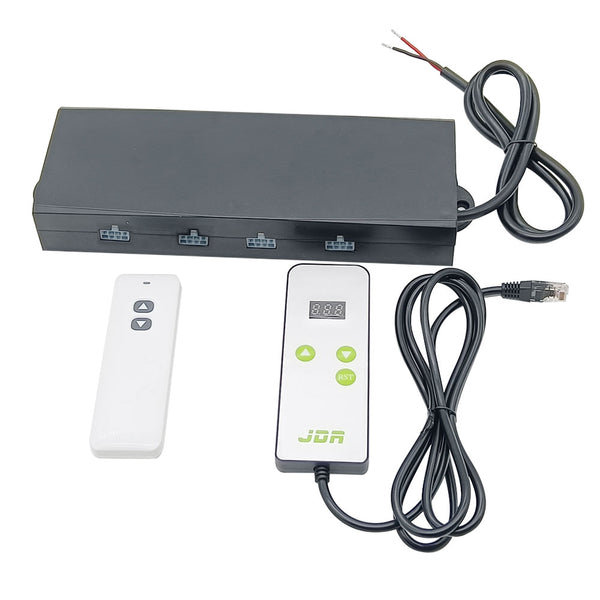

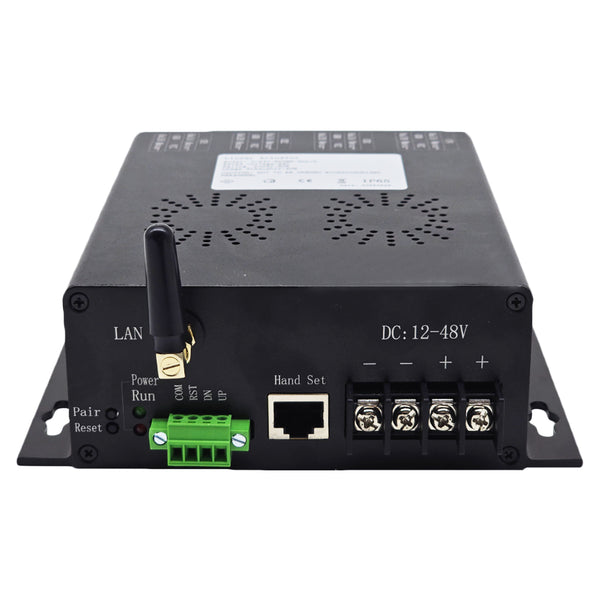

1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques C5)

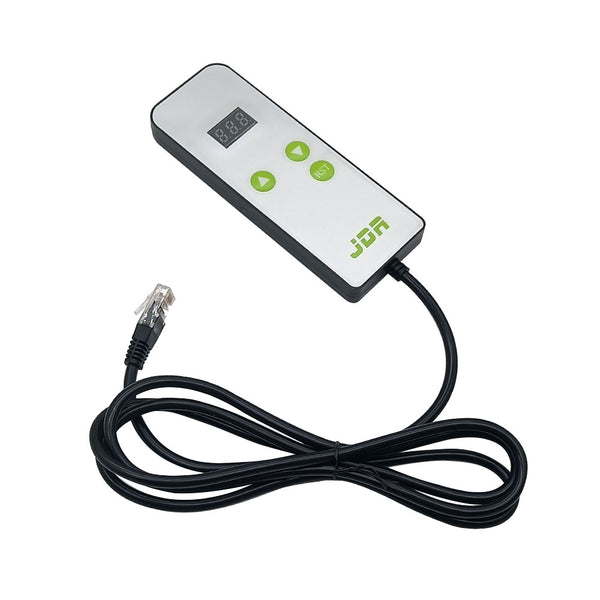

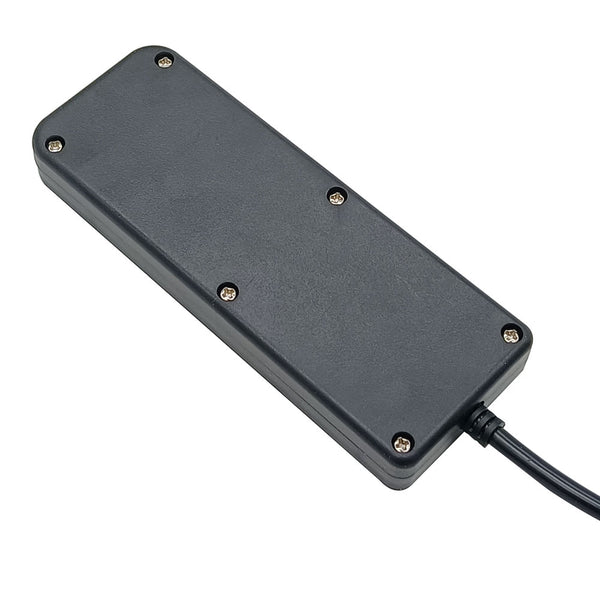

1 x Poignée de commande

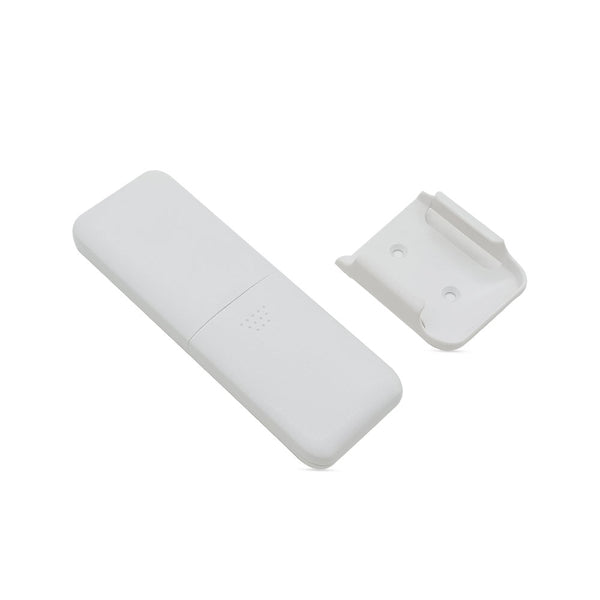

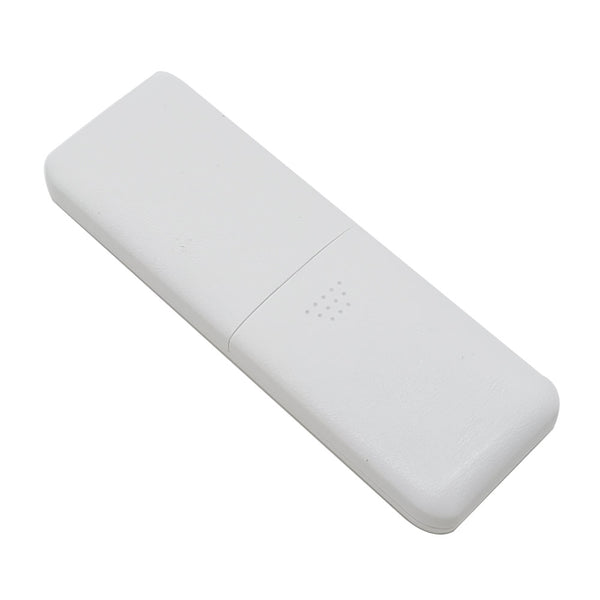

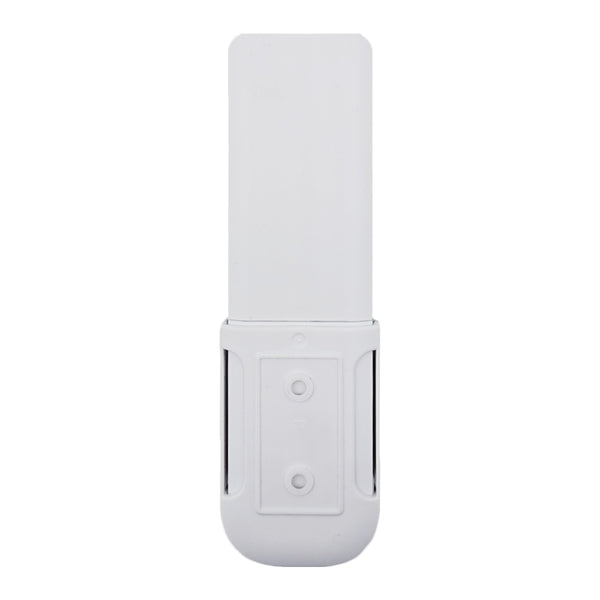

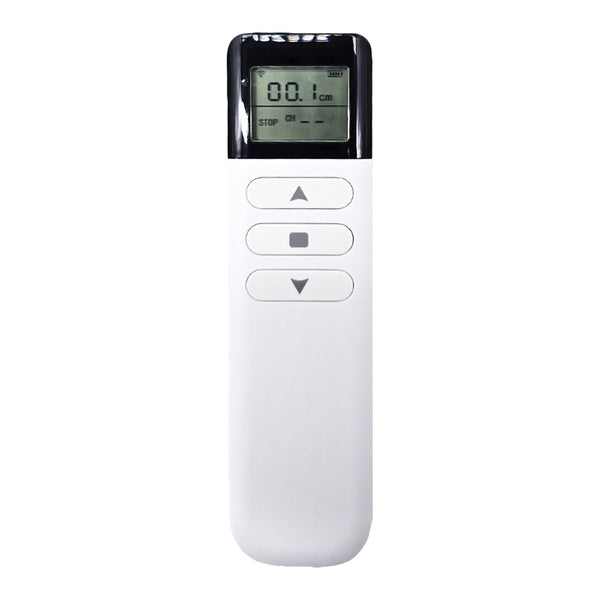

1 x Télécommande
1 x Manuel d'utilisateur
Remarque : Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.


Les informations pour les vérins électriques:

Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique en acier inoxydable et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 12000N / 1200 kg / 2700 lbs
Options de vitesse multiples, de 6 mm/seconde à 60 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 79 pouces ou 10 ~ 2000 mm
Vitesse optionnelle : 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s, 25±5mm/s, 38±6mm/s, 60±12mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 12000N / 1200 kg / 2700 lbs à 6mm/s
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 3~4A à 12V ou 1.5~2A à 24V
Courant à pleine charge: 15~22A à 12V ou 8~12A à 24V
Veuillez utiliser une alimentation 12V/30A ou 24V/15A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/100A ou 24V/50A pour alimenter quatre vérins électriques.

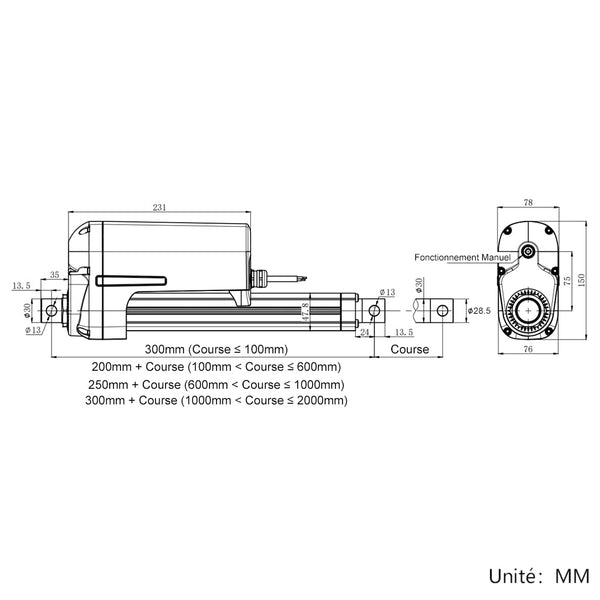

Diamètre de l'arbre: 29 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: alliage d'aluminium coulé
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue

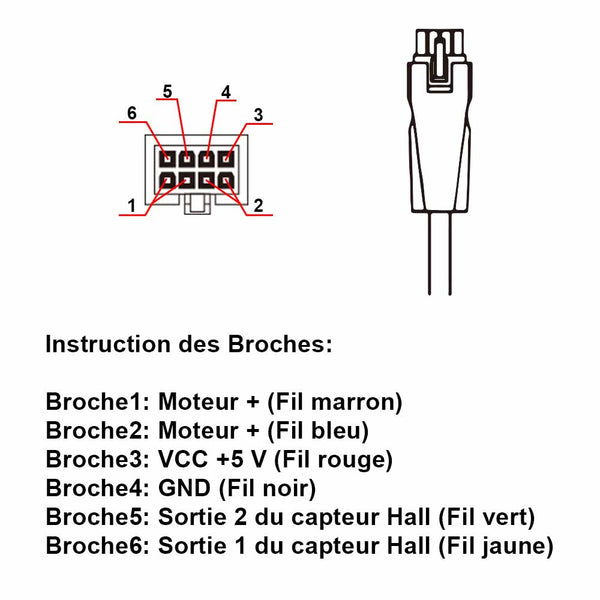

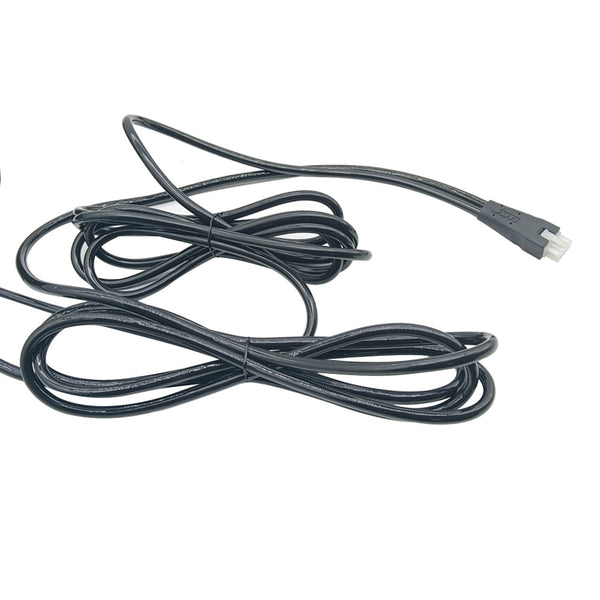

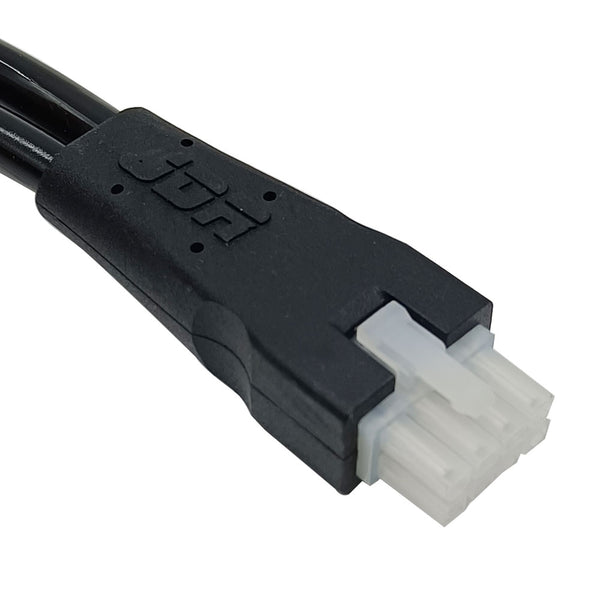

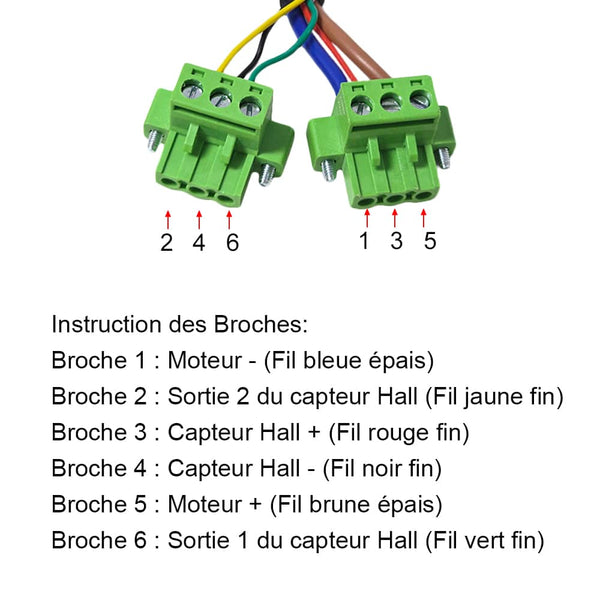

Norme de prise: fil à deux conducteurs ordinaire, ou fil à six conducteurs (avec capteur à effet Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 65dB~80dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP66

Différentes vitesses et poussée maximale correspondante:

Vitesse à vide Vitesse à pleine charge Poussée maximale Force autobloquante
6mm/s 5mm/s 12000N / 1200 kg / 2700 lbs 15000N / 1500 kg / 3300 lbs
8mm/s 6mm/s 11000N / 1100 kg / 2400 lbs 12000N / 1200 kg / 2700 lbs
12mm/s 9mm/s 10000N / 1000 kg / 2200 lbs 12000N / 1200 kg / 2700 lbs
16mm/s 10mm/s 7000N / 700 kg / 1500 lbs 8000N / 800 kg / 1800 lbs
20mm/s 11mm/s 6500N / 650 kg / 1400 lbs 8000N / 800 kg / 1800 lbs
25mm/s 14mm/s 5000N / 500 kg / 1100 lbs 6000N / 600 kg / 1300 lbs
38mm/s 24mm/s 3200N / 320 kg / 700 lbs 4000N / 400 kg / 900 lbs
60mm/s 30mm/s 2000N / 200 kg / 440 lbs 3000N / 300 kg / 660 lbs

Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des quatre vérins électrique. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à msure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

Les informations pour le contrôleur synchrone :

Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques :

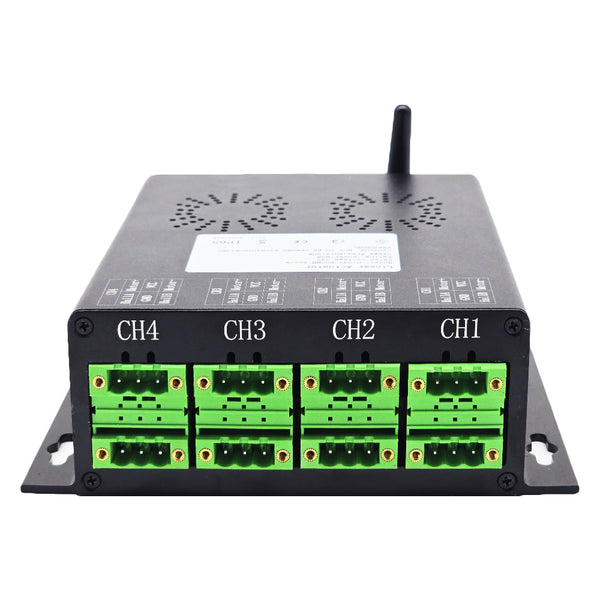

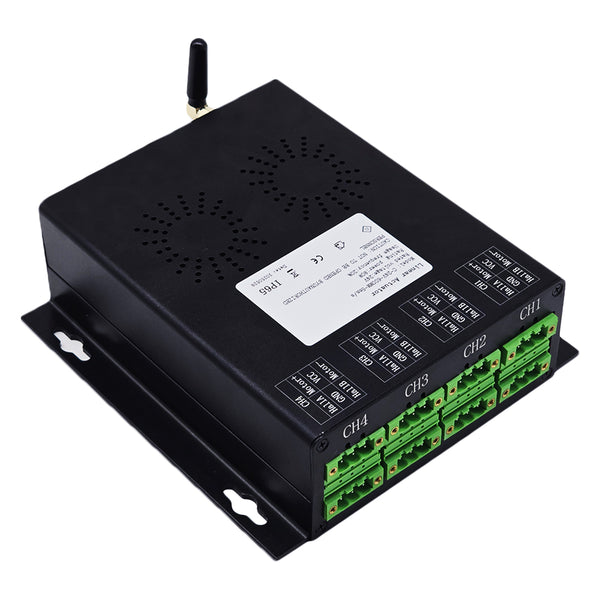

Il peut faire fonctionner quatre vérins électriques C5 pour fonctionner de manière complètement synchrone.

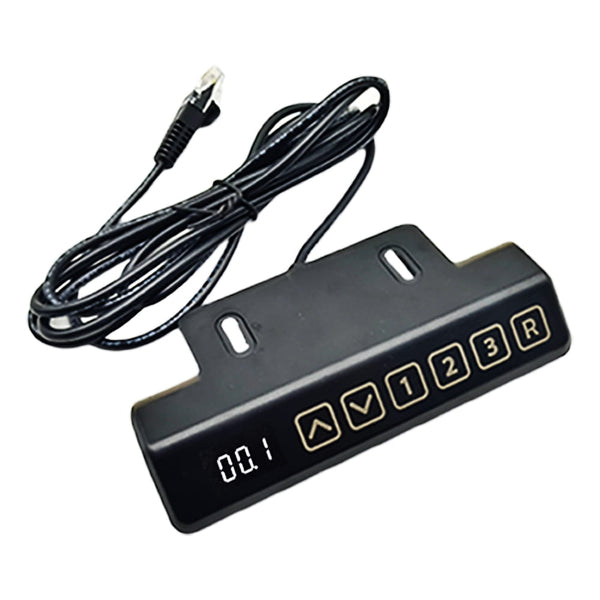

Commande filaire via une poignée de commande.

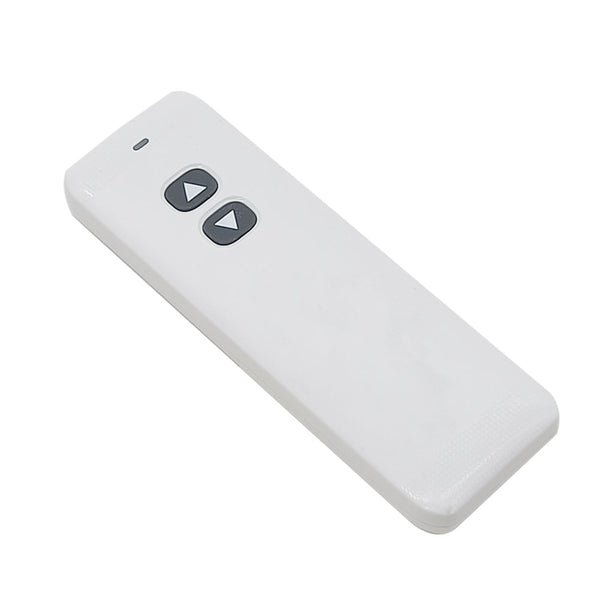

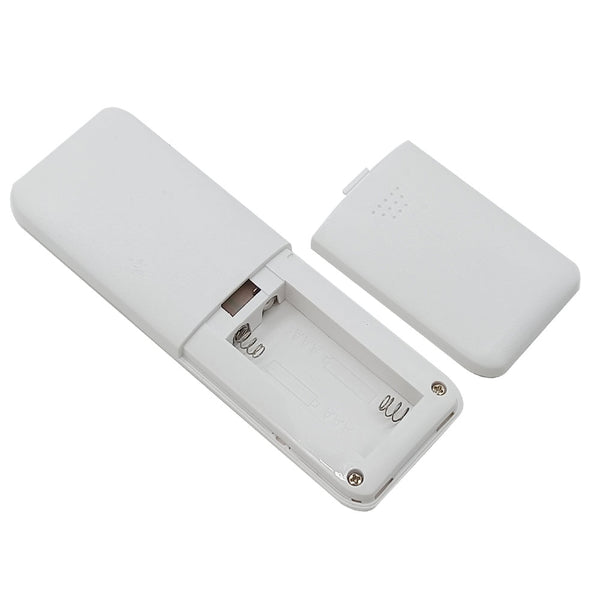

Contrôle sans fil via une télécommande.

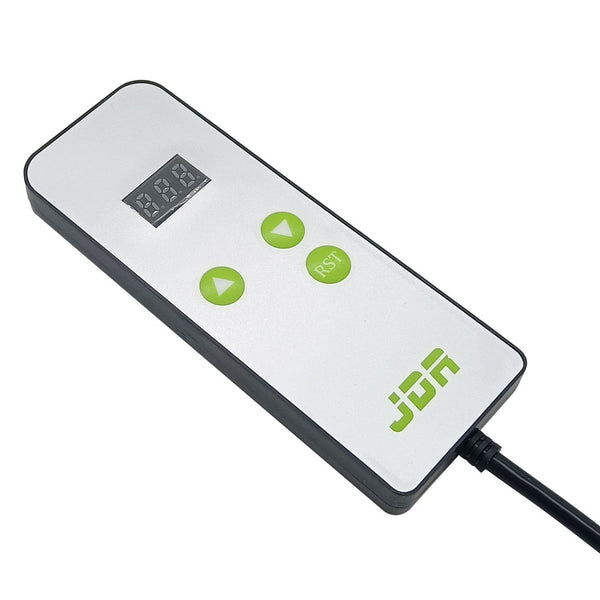

L'affichage LED sur la poignée de commande affichera la position de la course en temps réel.
Trois boutons de fonction : ▲, ▼ et RST.

Paramètres :
Tension de fonctionnement : 12±1VDC (convient pour vérin électrique 12V) ou 24±2VDC (convient pour vérin électrique 24V)
Fréquence de travail : 433.92 MHz
Distance de travail : 50 m (théoriquement)
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Température de fonctionnement : -20°C ~ +70°C

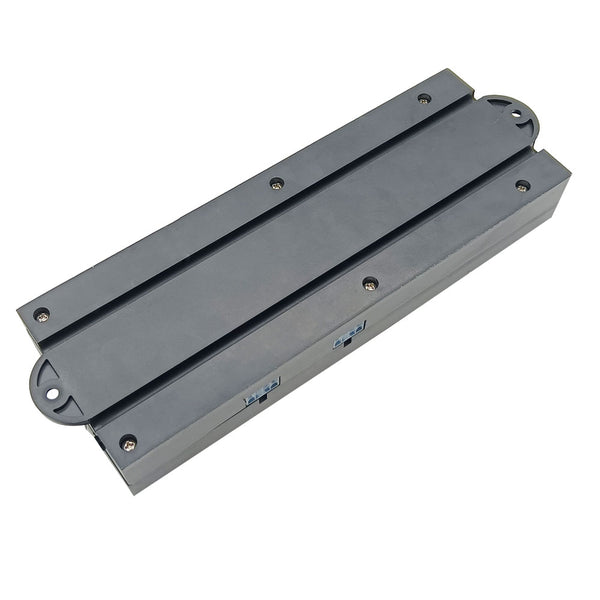

Dimension de Case : 265 x 94 x 40 mm

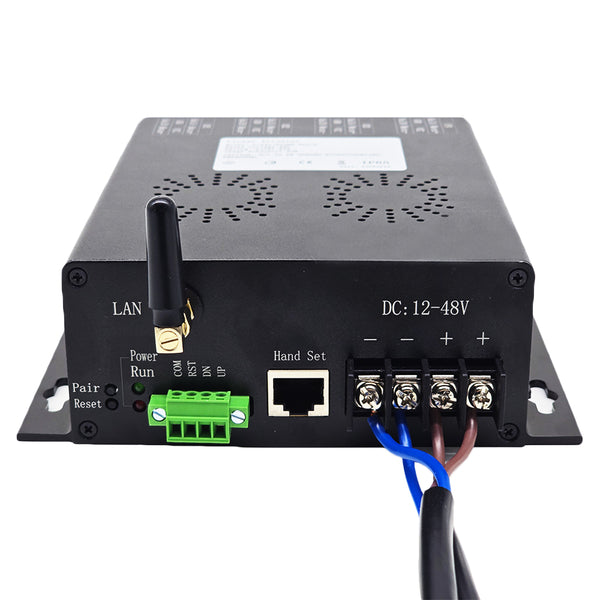

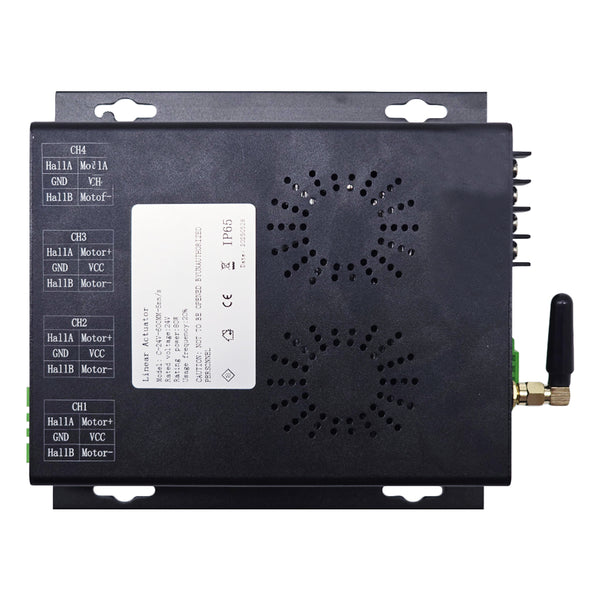

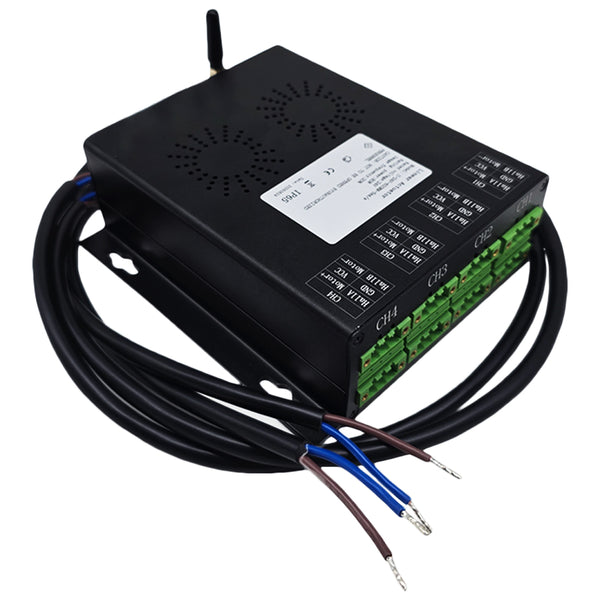

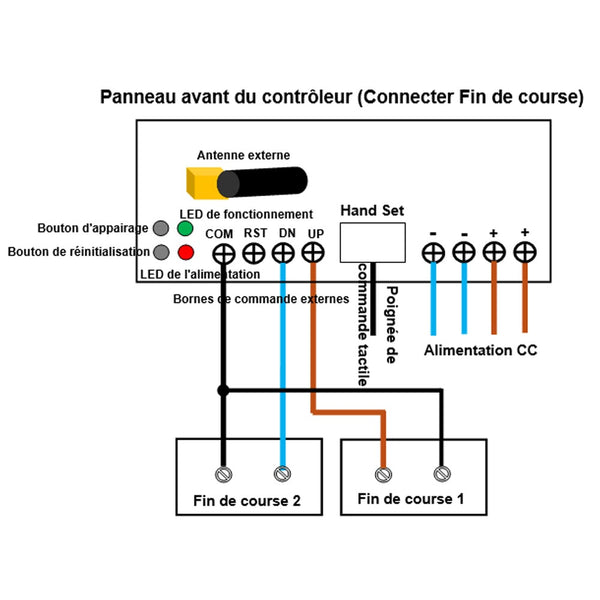

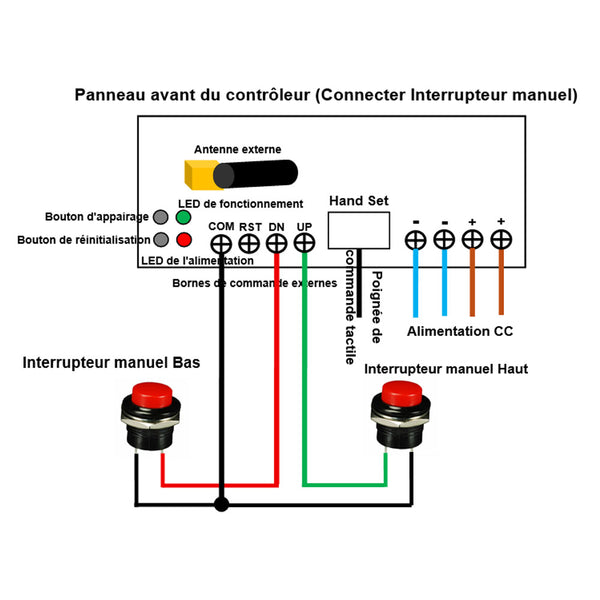

Câblage :

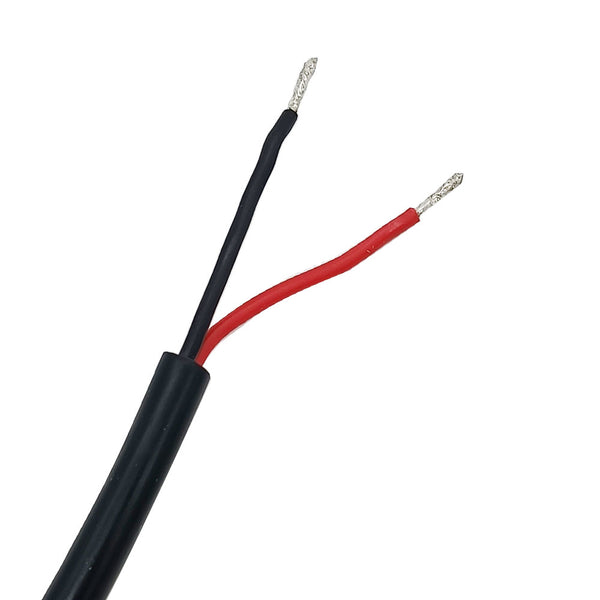

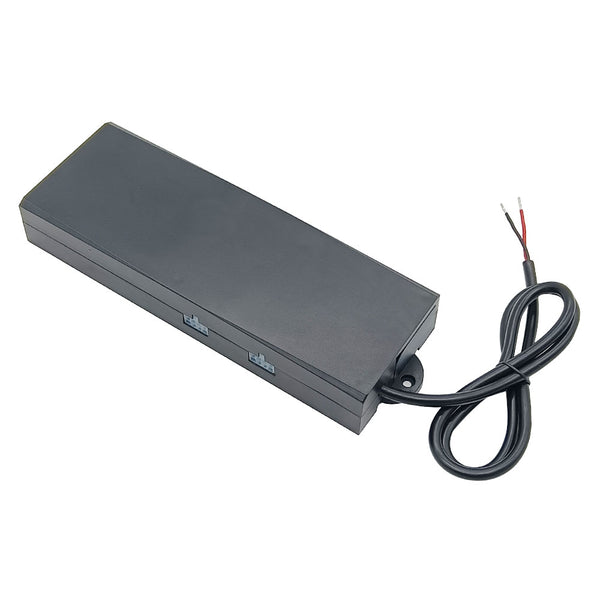

1) Connecter le pôle positif de l’alimentation CC au fil rouge du contrôleur et connecter le pôle négatif de l’alimentation CC au fil noir du contrôleur.

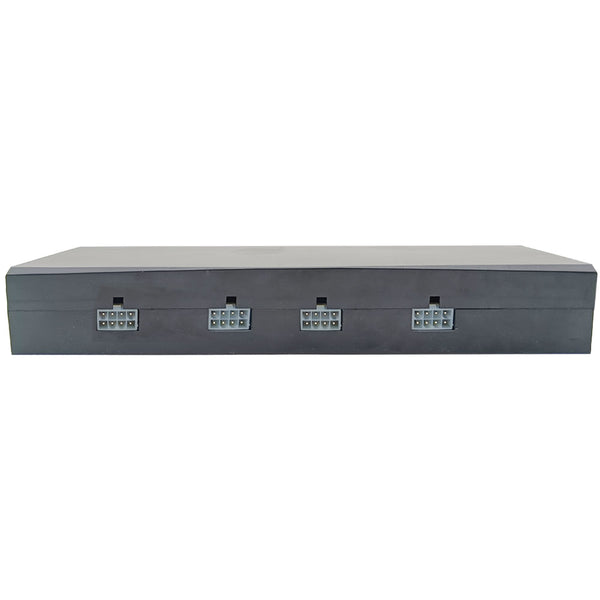

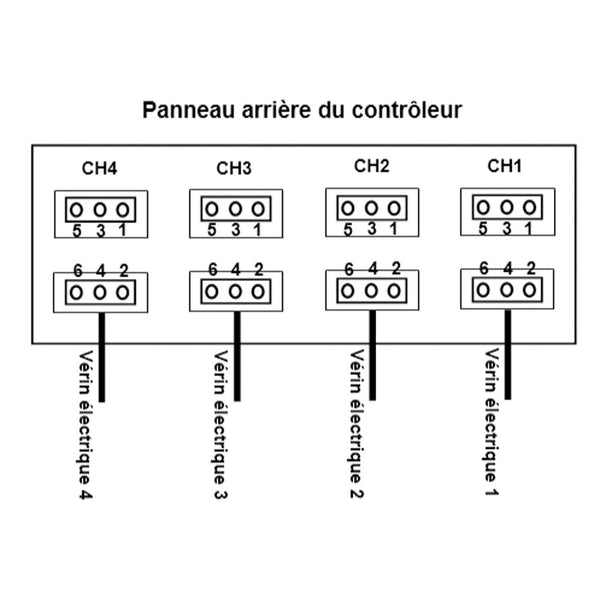

2) Branchez quatre vérins électriques au contrôleur.

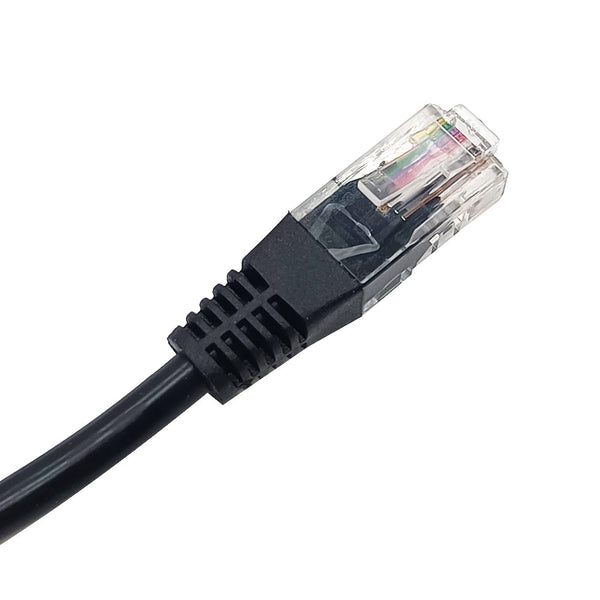

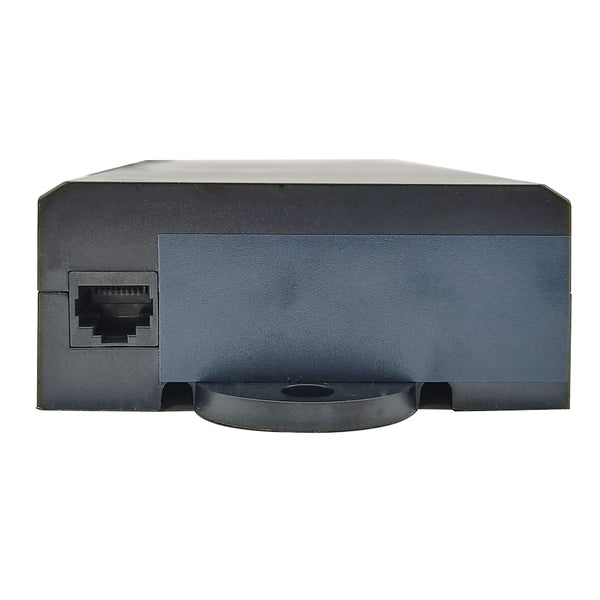

3) Branchez la poignée de commande au contrôleur.

Opération dans différents modes de contrôle : (Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)

1. Mode de contrôle momentané :
1.1 Opération via la poignée de commande :
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
3) Vous pouvez également appuyer brièvement sur le bouton RST, quatre vérins électriques se rétracteront simultanément vers l'intérieur dans leurs positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la course en temps réel. Par exemple, si le nombre 030 signifie que les vérins électriques ont atteint la position de course de 30CM.

1.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.

2. Mode de contrôle d’interblocage :
2.1 Opération via la poignée de commande:

1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
3) Vous pouvez également appuyer brièvement sur le bouton RST, quatre vérins électriques se rétracteront simultanément vers l'intérieur dans leurs positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la course en temps réel. Par exemple, si le nombre 030 signifie que les vérins électriques ont atteint la position de course de 30CM.

2.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.

Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur "RST" ou "E05", vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez le bouton ▼ de la poignée de commande et le maintenir enfoncé pendant 5 à 10 secondes jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "000", puis relâcher le bouton ▼.

Description des codes d'erreur :
La poignée de commande est équipée d'un écran d'affichage à LED.
L'écran affiche "RST" : état anormal, opération de réinitialisation requise.
L'écran affiche "E01" : surcharge du vérin électrique 1, vérifiez si la charge est trop importante.
L'écran affiche "E02" : surcharge du vérin électrique 2, vérifiez si la charge est trop importante.
L'écran affiche "E03" :surcharge du vérin électrique 3, vérifiez si la charge est trop importante.
L'écran affiche "E04" : surcharge du vérin électrique 4, vérifiez si la charge est trop importante.
L'écran affiche "E05" : quatre vérins électriques ne sont pas synchronisés et vous devez effectuer une opération de réinitialisation.
L'écran affiche "E06" : sous-tension d'alimentation en entrée, vérifiez si la tension d'alimentation ou la puissance correspond au vérin électrique, remplacer par une alimentation appropriée.
L'écran affiche "E11" : signal HALL du vérin électrique 1 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E12" : signal HALL du vérin électrique 2 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E13" : signal HALL du vérin électrique 3 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E14" : signal HALL du vérin électrique 4 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.

Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/100A ou CC24V/50A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.

Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 6 à 10 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.

Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.

Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
