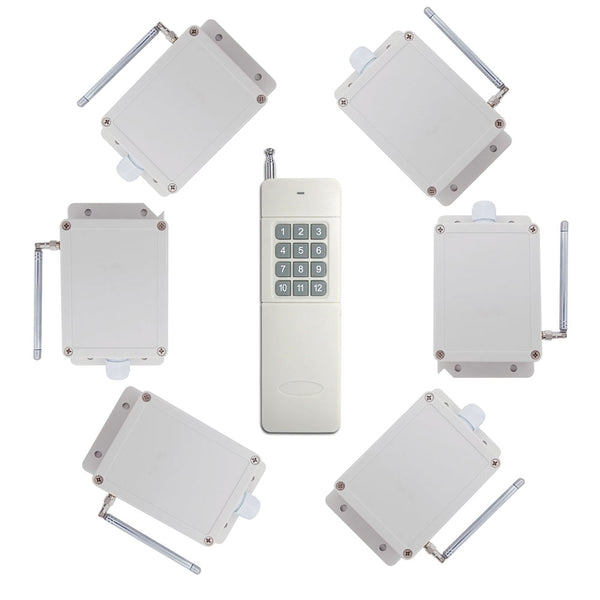

Contenu :
6 x Récepteurs: S2X-AC-ANT3
1 x Émetteurs: CV-12
1 x Manuel d'utilisation
Introduction :
Il s'agit d'un système à un émetteur et plusieurs récepteurs avec une sortie d'alimentation CA. Il comprend six récepteurs S2X-AC-ANT3 et un émetteur CV-12. Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CA sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales :
Commande sans fil, facile à installer.

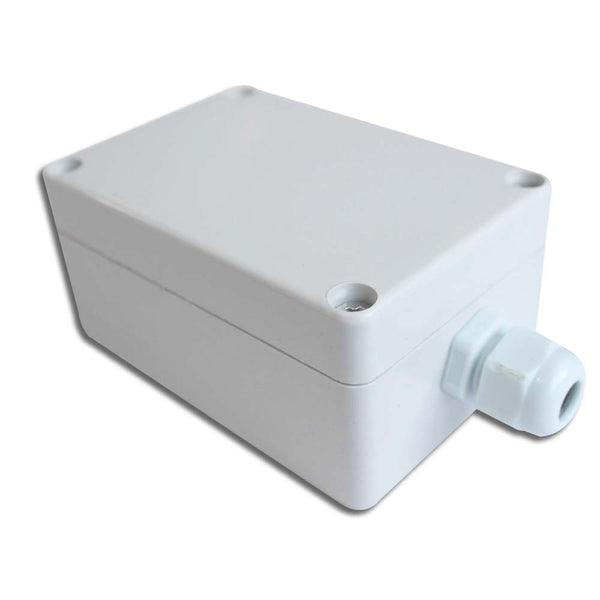

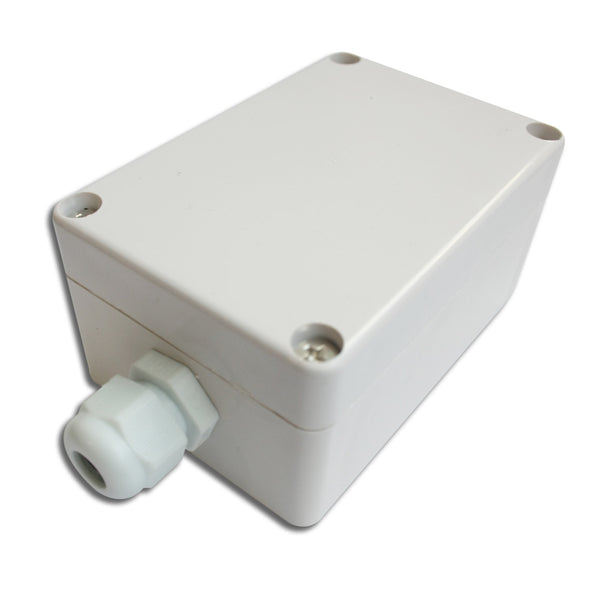

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage.

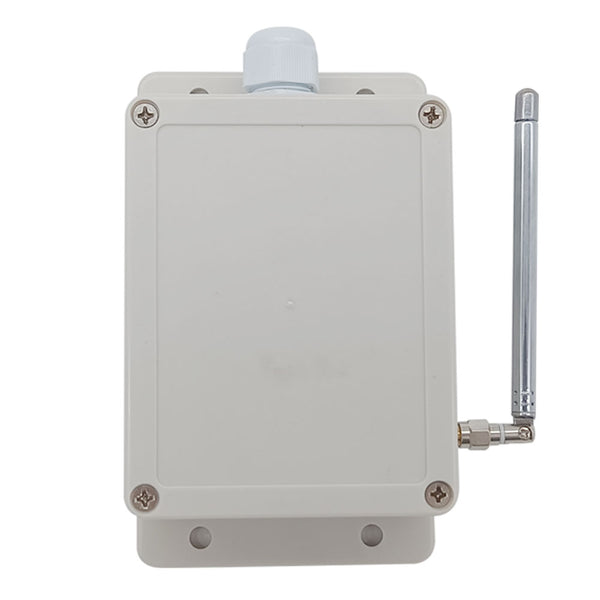

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, et chaque paire de boutons de l'émetteur contrôle un récepteur. Par exemple, vous pouvez utiliser un émetteur à 2 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 4 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 3 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 6 récepteurs.

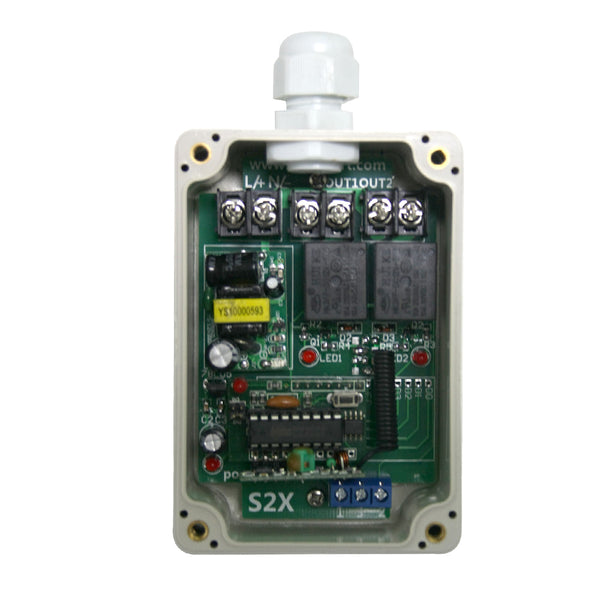

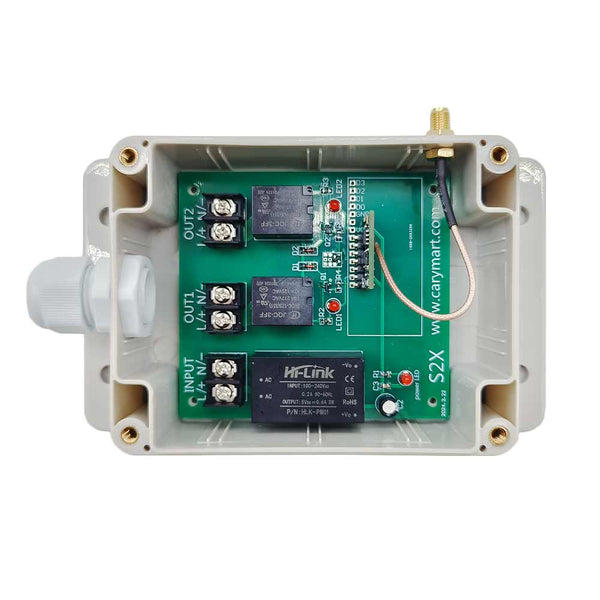

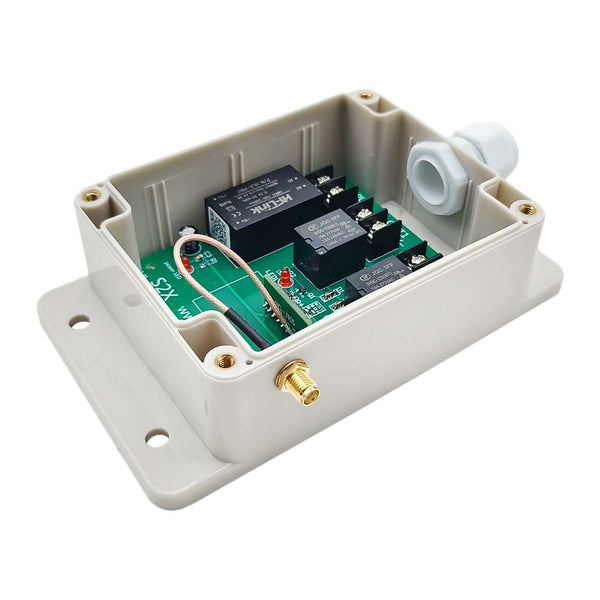

Paramètres du récepteur S2X-AC-ANT3 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | CA 110~240V (110V/120V/220V/240V) |
| Type de sortie | CA 110~240V (110V/120V/220V/240V) |
| Canal | 2 Canaux |
| Fréquence de travail | 433.92MHz |
| Courant de charge maximum | 10A |
| 4 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage, Momentané + Autoblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |

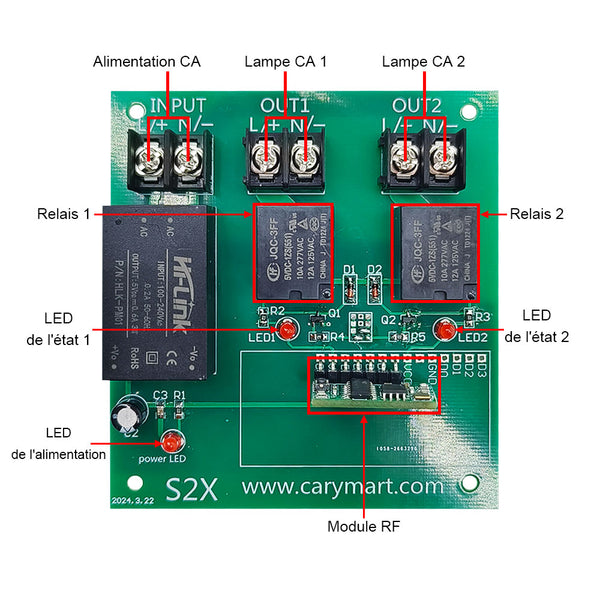

| Dimension de PCB | 88 x 80 x 18 mm |

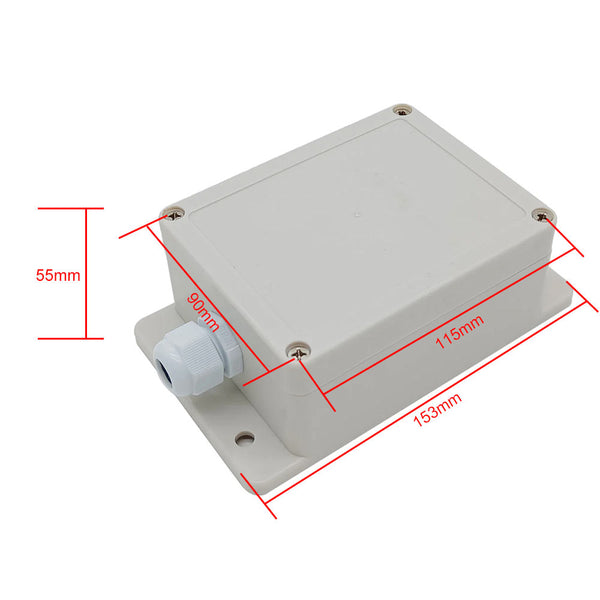

| Dimension de Case | 153 x 90 x 55 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500M) / CB-12 (1000M) etc. |

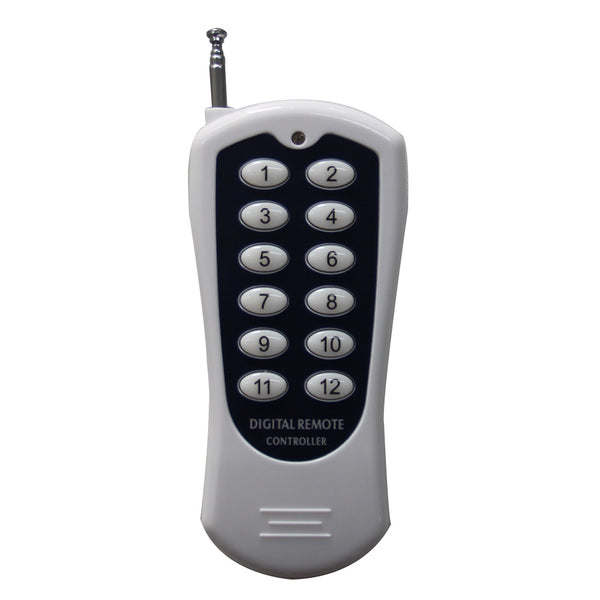

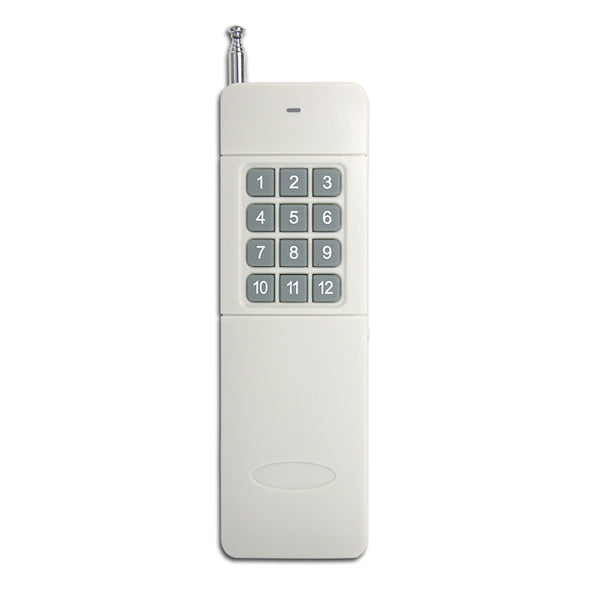

Paramètres de l'émetteur CV-12 (12 boutons):
| Paramètres | Détails |
|---|---|

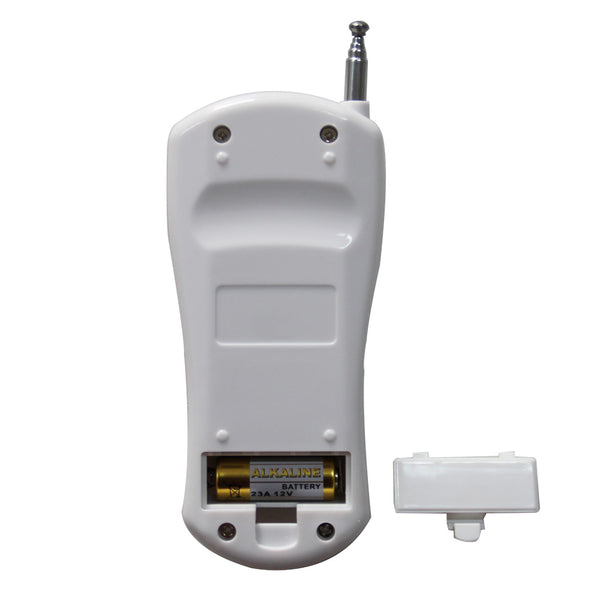

| Voltage de travail | 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois ) |
| Symbole de bouton | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Fréquence de travail | 433Mhz |
| Distance d’émission | 500m / 1500ft (théoriquement ) |
| Dimension | 110 x 50 x 18 mm |

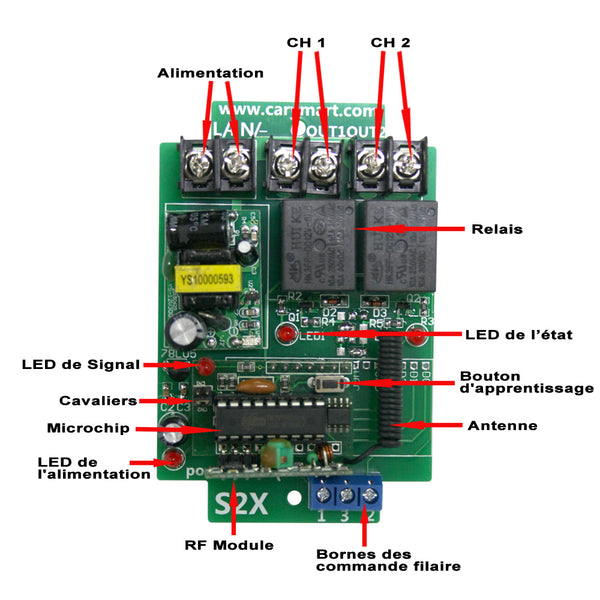

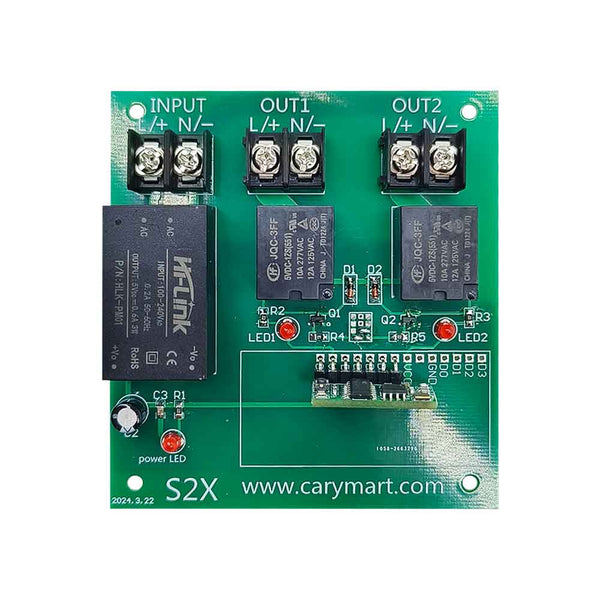

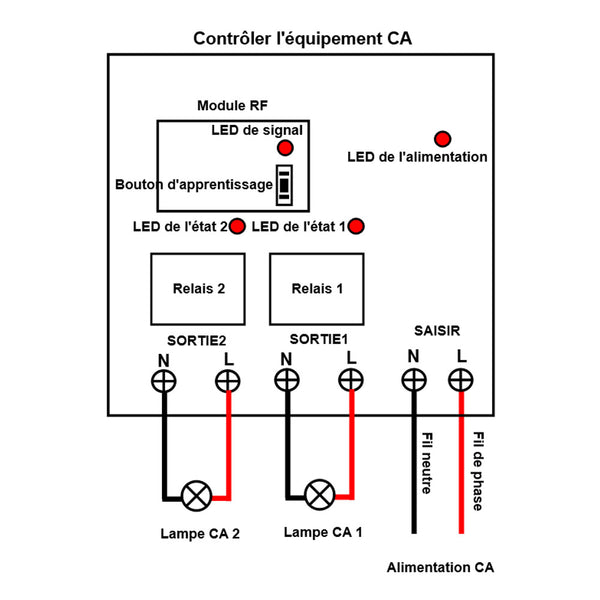

Câblage:
Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne <L> de l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne <N> de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne <L> de SORTIE et connectez le pôle neutre de la lampe CA à la borne <N> de SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec CV-12:
Maintenez le bouton 1 enfoncé → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA (lampe 1 allumée)
Relâchez le bouton 1 → Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
Maintenez le bouton 2 enfoncé → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA (lampe 2 allumée)
Relâchez le bouton 2 → Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
……
Maintenez le bouton 11 enfoncé → Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA (lampe 11 allumée)
Relâchez le bouton 11 → Les borne <SORTIE1> du récepteur 6 arrêtent de sortir (lampe 11 éteint)
Maintenez le bouton 12 enfoncé → Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA (lampe 12 allumée)
Relâchez le bouton 12 → Les borne <SORTIE2> du récepteur 6 arrêtent de sortir (lampe 12 éteint)
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec CV-12:
Presser le bouton 1 → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA (lampe 1 allumée)
Presser le bouton 1 encore une fois → Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
Presser le bouton 2 → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA (lampe 2 allumée)
Presser le bouton 2 encore une fois → Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
……
Presser le bouton 11 → Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA (lampe 11 allumée)
Presser le bouton 11 encore une fois → Les borne <SORTIE1> du récepteur 6 arrêtent de sortir (lampe 11 éteint)
Presser le bouton 12 → Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA (lampe 12 allumée)
Presser le bouton 12 encore une fois → Les borne <SORTIE2> du récepteur 6 arrêtent de sortir (lampe 12 éteint)
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec CV-12:
Presser le bouton 1 → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA (lampe 1 allumée); Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
Presser le bouton 2 → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA (lampe 2 allumée); Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
……
Presser le bouton 11 → Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA (lampe 11 allumée); Les borne <SORTIE2> du récepteur 6 arrêtent de sortir (lampe 12 éteint)
Presser le bouton 12 → Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA (lampe 12 allumée); Les borne <SORTIE1> du récepteur 6 arrêtent de sortir (lampe 11 éteint)
4) Réglage du mode momentané (canal 1 du récepteur 1, 2, 3, 4, 5, 6) + autoblocage (canal 2 du récepteur 1, 2, 3, 4, 5, 6): Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
