Contenu :
6 x Récepteur: S2PX-AC-ANT3
1 x Emetteur: CV-12
1 x Manuel d'utilisateur
Application :
Ce récepteur est un appareil électrique avec avec les sorties d'alimentation en CA de 2 canaux, qui peut être utilisé dans un système d'un émetteur contrôler plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 2 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 4 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 3 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 6 récepteurs. L'émetteur et le récepteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

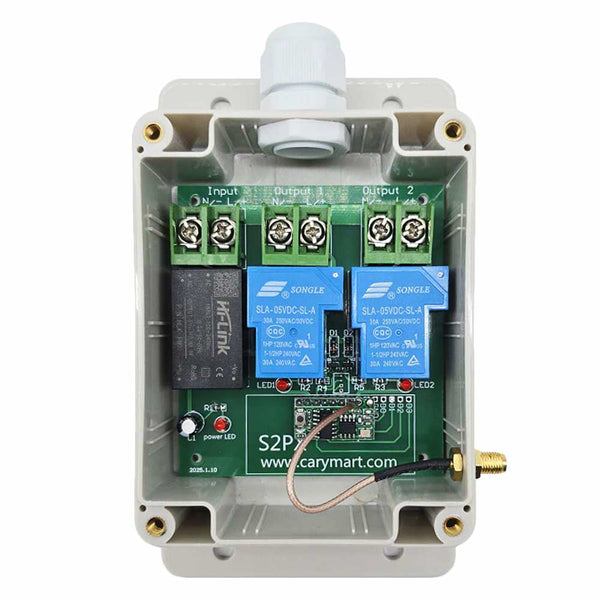

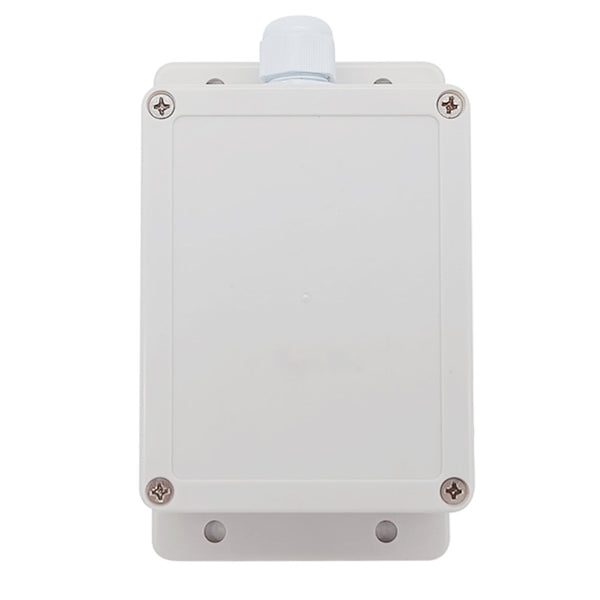

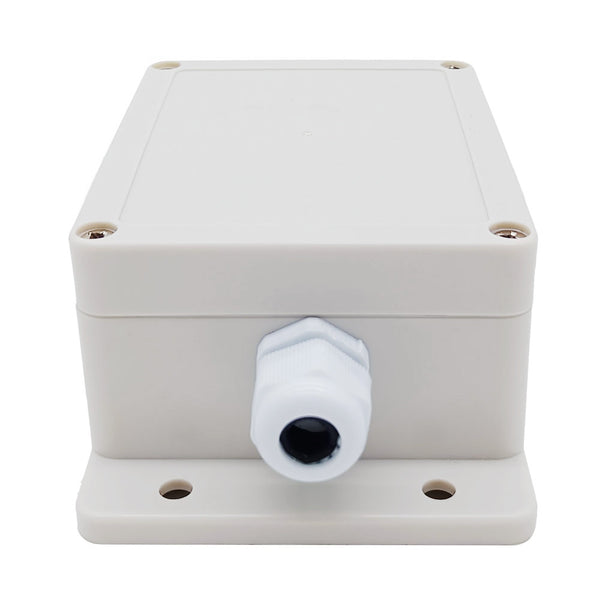

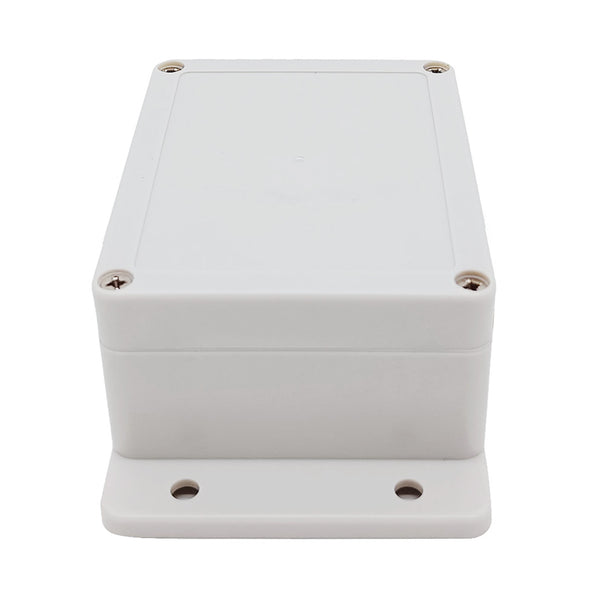

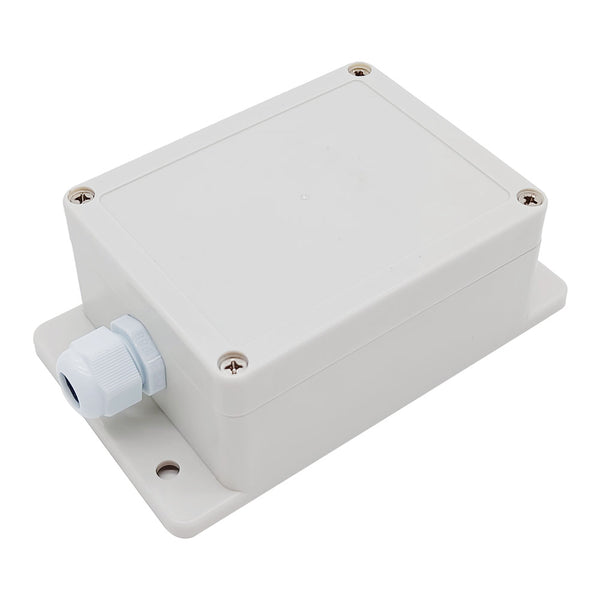

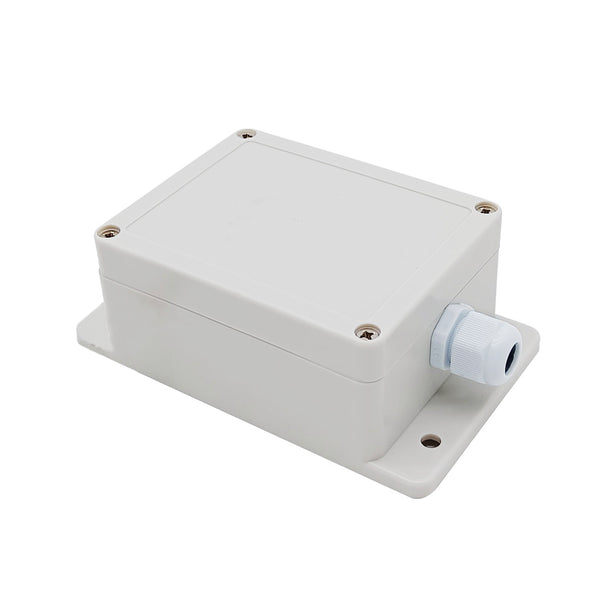

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
Haute Puissance: La charge maximale de chaque canal est 30A.

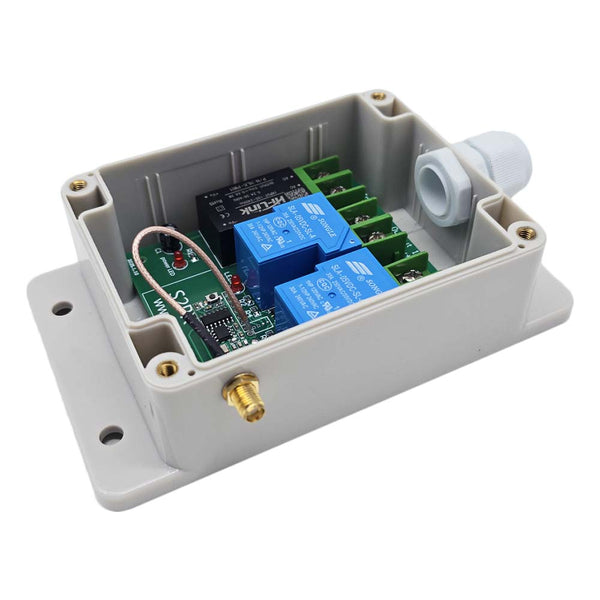

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, et chaque paire de boutons de l'émetteur contrôle un récepteur. Par exemple, vous pouvez utiliser un émetteur à 4 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 6 récepteurs.
Paramètres de Récepteur :
Modèle : S2PX-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 2 Canaux
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 30A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Température de fonctionnement : -20°C ~ +70°C

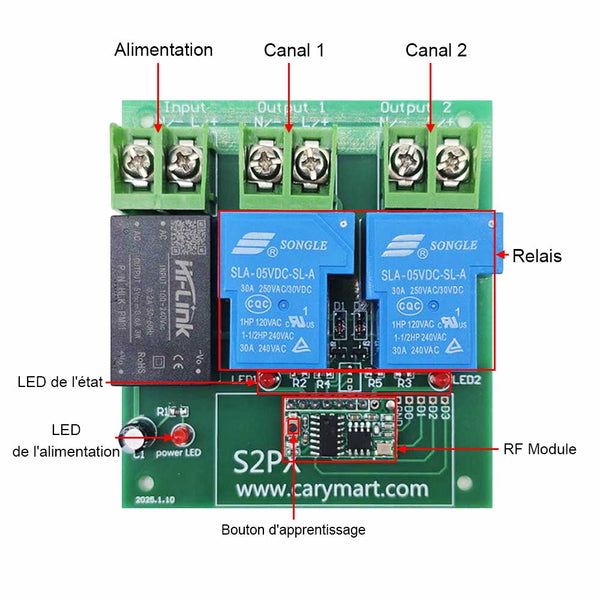

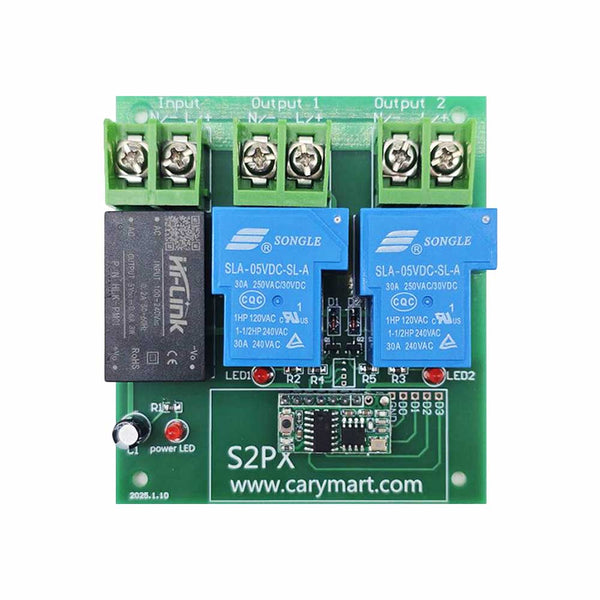

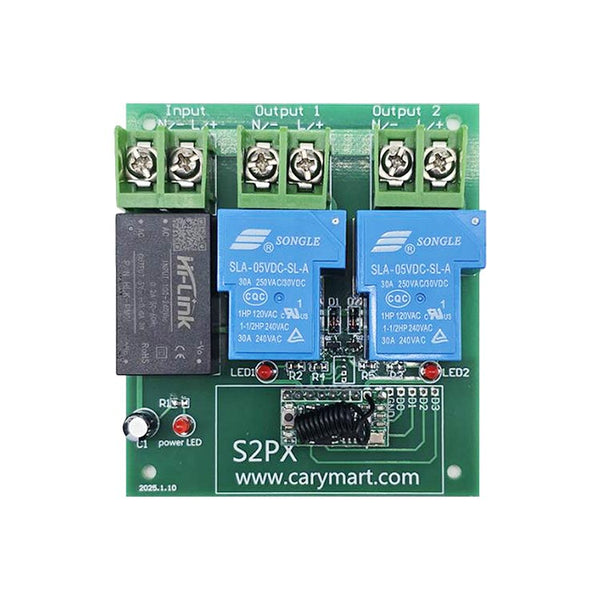

Dimension de PCB: 88 x 80 x 18 mm

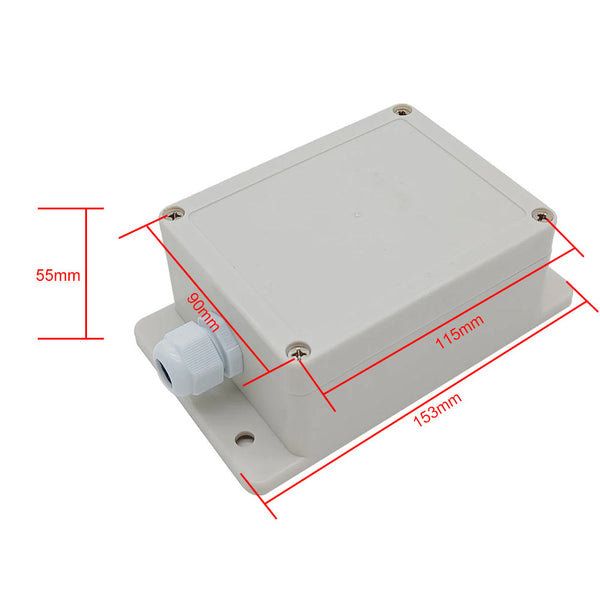

Dimension de Case: 153 x 90 x 55 mm

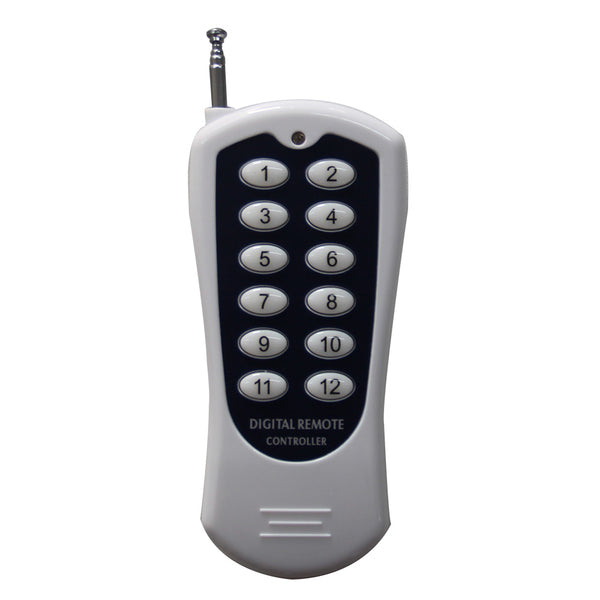

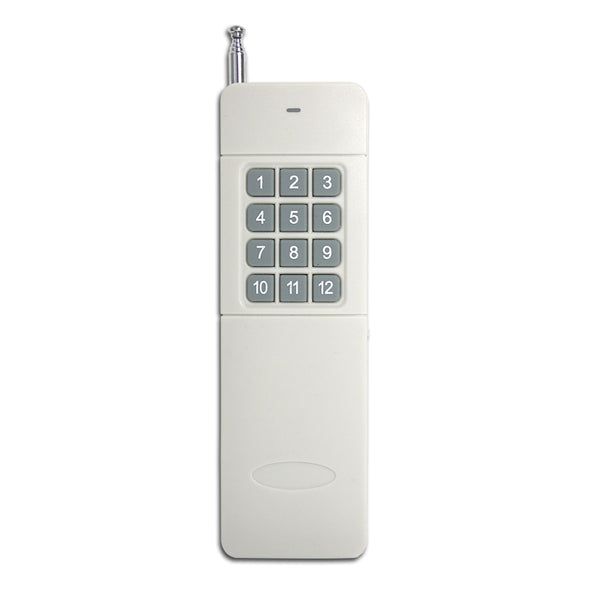

Paramètres de l'émetteur:
Modèle: 0021022(CV-12)
Canal/bouton:12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

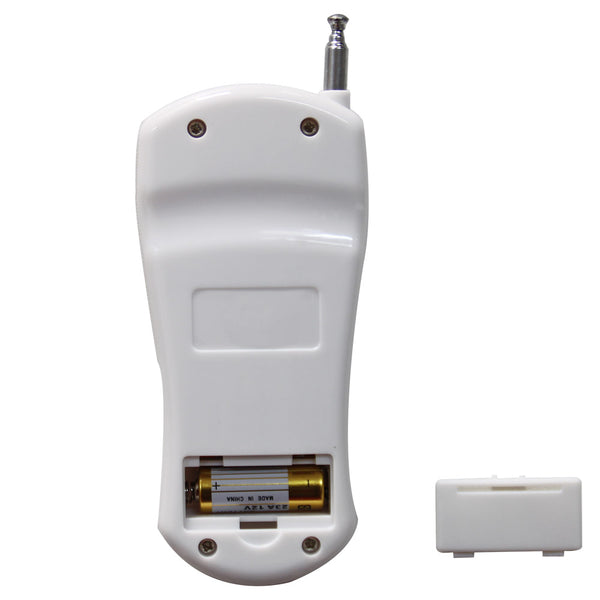

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433Mhz
Chip de codage: LX2260A-R4
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100 x 50 x 18 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-12 (500M), ou CB-12 (1000M) etc.
Gamme de travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CV-12 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-12 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez remplacer l'antenne du récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-12.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V (110V/120V/220V/240V).

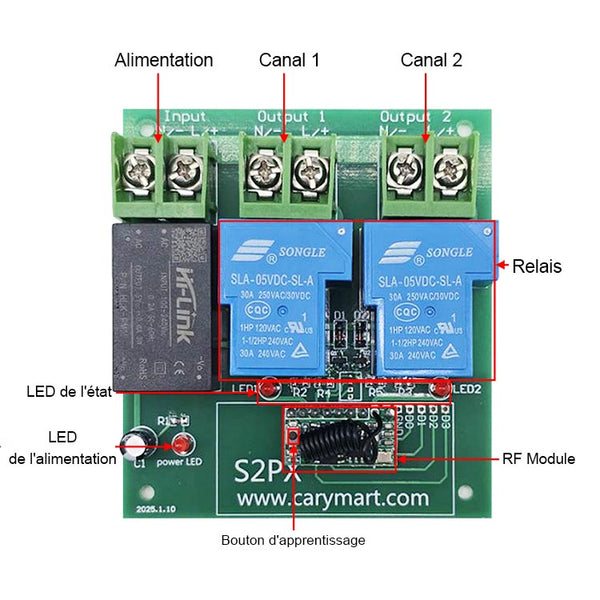

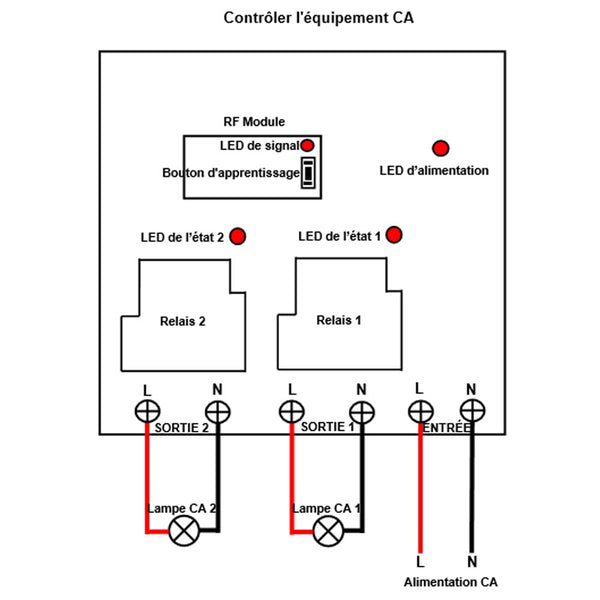

Câblage :
Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne <L> de l'ENTRÉE, et connectez le fil neutre de l'alimentation en CA à la borne <N> de l'ENTRÉE.
2) Connectez le fil de phase de la lampe CA à la borne <L> de la SORTIE, et connectez le fil neutre de la lampe CA à la borne <N> de la SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur CV-12 :
Presser et maintenez le bouton 1 sur l’émetteur : Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Relâchez le bouton 1 : Les borne <SORTIE1> du récepteur 1 arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton 2 sur l’émetteur : Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
Relâchez le bouton 2 : Les borne <SORTIE2> du récepteur 1 arrêtent de sortir, et la lampe 2 connectée est éteint.
……
Presser et maintenez le bouton 11 sur l’émetteur : Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA, et la lampe 11 connectée est allumée.
Relâchez le bouton 11 : Les borne <SORTIE1> du récepteur 6 arrêtent de sortir, et la lampe 11 connectée est éteint.
Presser et maintenez le bouton 12 sur l’émetteur : Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA, et la lampe 12 connectée est allumée.
Relâchez le bouton 12 : Les borne <SORTIE2> du récepteur 6 arrêtent de sortir, et la lampe 12 connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur CV-12 :
Presser le bouton 1 de l'émetteur : Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois : Les borne <SORTIE1> du récepteur 1 arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton 2 de l'émetteur : Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
Presser le bouton 2 encore une fois : Les borne <SORTIE2> du récepteur 1 arrêtent de sortir, et la lampe 2 connectée est éteint.
……
Presser le bouton 11 de l'émetteur : Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA, et la lampe 11 connectée est allumée.
Presser le bouton 11 encore une fois : Les borne <SORTIE1> du récepteur 6 arrêtent de sortir, et la lampe 11 connectée est éteint.
Presser le bouton 12 de l'émetteur : Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA, et la lampe 12 connectée est allumée.
Presser le bouton 12 encore une fois : Les borne <SORTIE2> du récepteur 6 arrêtent de sortir, et la lampe 12 connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur CV-12 :
Presser le bouton 1 sur l’émetteur : Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CA, et la lampe 1 connectée est allumée. Les borne <SORTIE2> du récepteur 1 arrêtent de sortir, et la lampe 2 connectée sont éteintes.
Presser le bouton 2 sur l’émetteur : Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CA, et la lampe 2 connectée est allumée. Les borne <SORTIE1> du récepteur 1 arrêtent de sortir, et la lampe 1 connectée sont éteintes.
……
Presser le bouton 11 sur l’émetteur : Les borne <SORTIE1> du récepteur 6 sortent l'alimentation en CA, et la lampe 11 connectée est allumée. Les borne <SORTIE2> du récepteur 6 arrêtent de sortir, et la lampe 12 connectée sont éteintes.
Presser le bouton 12 sur l’émetteur : Les borne <SORTIE2> du récepteur 6 sortent l'alimentation en CA, et la lampe 12 connectée est allumée. Les borne <SORTIE1> du récepteur 6 arrêtent de sortir, et la lampe 11 connectée sont éteintes.
4) Réglage du mode momentané (Canal 1 du Récepteur 1, 2, 3, 4, 5, 6) + autoblocage (Canal 2 du Récepteur 1, 2, 3, 4, 5, 6) : Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
Comment correspondre l'émetteur au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les étapes suivantes.
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que ce bouton couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
