Contenu:
1 x Module Synchrone Bidirectionnel : SM003-4D-5000
1 x Manuel d'utilisation
Introduction :
Ce module de synchronisation est un dispositif sans fil bidirectionnel avec fonctions d'émission et de réception intégrées. Il dispose de 4 sorties relais, de 4 boutons manuels et de 4 bornes pour interrupteurs manuels externes.
Deux ou plusieurs modules de synchronisation peuvent former un système de télécommande synchronisé sans fil. N’importe quel module du système peut être configuré comme module maître, comme un émetteur, ou comme module subalterne, comme un récepteur. Les sorties relais du module subalterne se synchronisent automatiquement avec le signal de déclenchement du module maître.
Par exemple, lorsqu'un bouton manuel du module maître est connecté, ce module transmet un signal sans fil et sa sortie relais n'est pas activée. Lorsque le module subalterne reçoit ce signal sans fil, il est déclenché de manière synchrone et sa sortie relais correspondants est activée. Lorsqu'un bouton manuel du module maître est déconnecté, ce module transmet à nouveau un signal sans fil. Lorsque le module subalterne reçoit ce signal sans fil, il est déclenché de manière synchrone et sa sortie relais correspondants est désactivée.
L'entrée du module maître est généralement connectée à des commutateurs manuels ou à divers capteurs. La sortie du module subalterne est généralement connectée à divers appareils, tels que des voyants LED, des alarmes ou d'autres appareils CC ou CA. Tous les appareils connectés au module appareils restent synchronisés avec le signal de déclenchement du module maître et conservent le même état activé ou désactivé.
Application :
Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les pompes, les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Exemples d'applications spécifiques :
Application 1 : Régulation de niveau d'eau dans un réservoir
Connectez le module maître à l'interrupteur à flotteur et le module subalterne à la pompe à eau.
Lorsque le niveau du liquide change, l'interrupteur à flotteur déclenche le module subalterne pour démarrer ou arrêter automatiquement la pompe à eau, permettant ainsi un réglage automatique du niveau du réservoir d'eau.
Application 2 : Système de désenfumage automatique
Connectez le module maître au détecteur de fumée et le module subalterne au système d'évacuation.
Lorsque le détecteur de fumée détecte de la fumée, il déclenche le module subalterne pour activer le système d'évacuation et assurer une ventilation automatique.
Application 3 : Système d'alarme anti-intrusion
Connectez le module maître au détecteur infrarouge et le module subalterne à la sirène ou au système d'alarme.
Lorsque le détecteur infrarouge détecte une intrusion anormale, il déclenche le module subalterne et active la sirène ou le système d'alarme, permettant ainsi le déclenchement de l'alarme en temps réel.
Caractéristiques :
Commande sans fil, facile à installer.
Déclenchement par contact sec.
Avec sortie relais sec : les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.

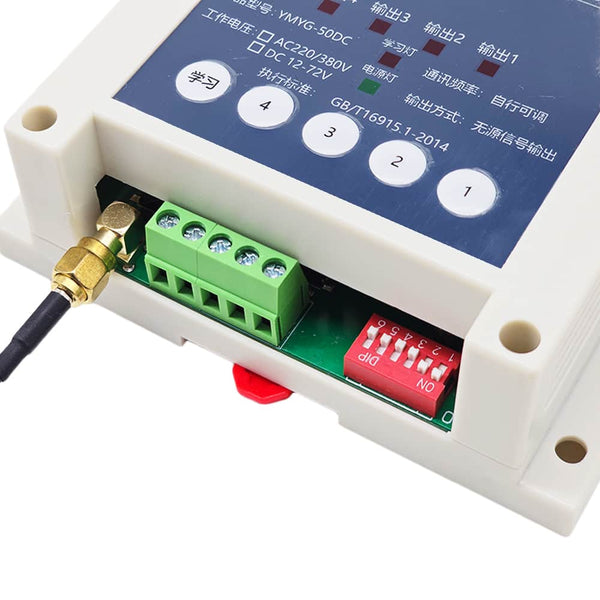

Dispose d'un interrupteur DIP à 6 positions, la position 1 sert à sélectionner le mode de fonctionnement, la position 2 à la commutation maître-subalterne (par exemple, la position ON sert de module maître et la position OFF sert de module subalterne, les positions 3 à 6 servent à sélectionner la fréquence (16 combinaisons).
Avec bouton d’apprentissage.

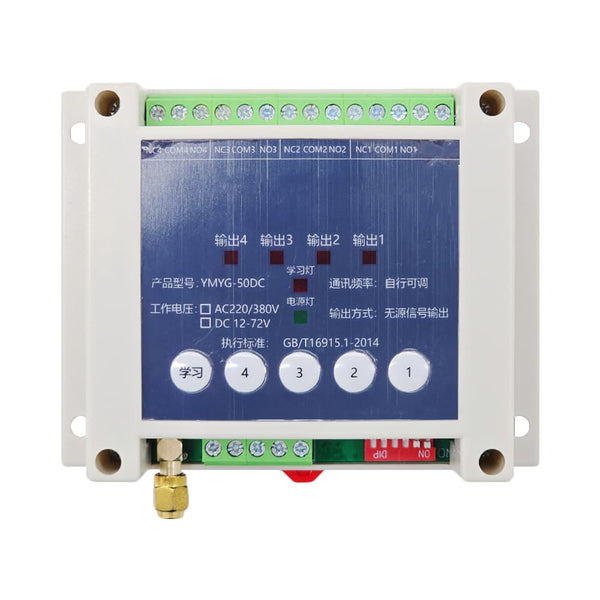

Avec quatre boutons manuels : Vous pouvez déclencher le module synchrone grâce aux boutons manuels.

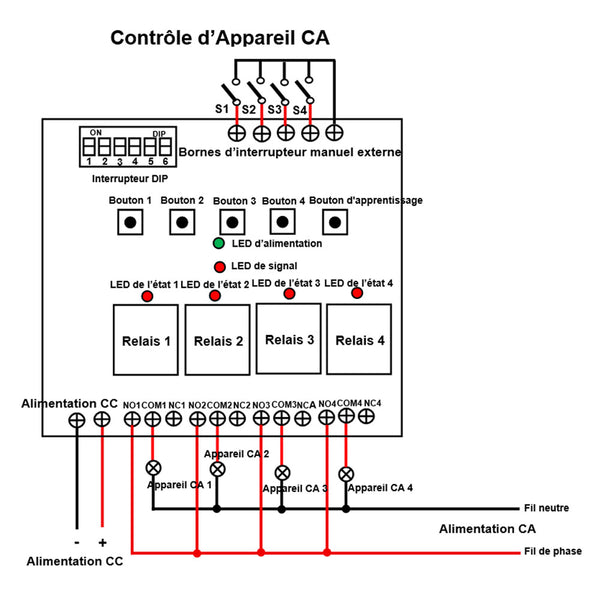

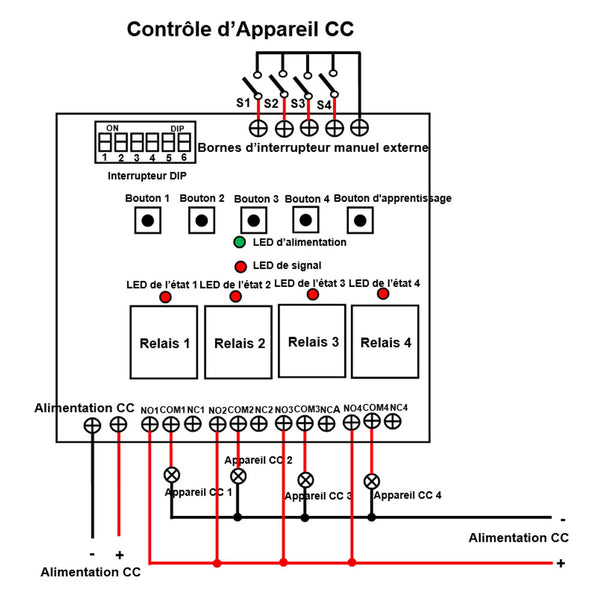

Avec quatre bornes d’interrupteur manuel externe : Vous pouvez connecter les interrupteurs manuels (avec contact NO/NF) aux bornes <Bouton 1>, <Bouton 2>, <Bouton 3>, <Bouton 4> et <COM>, puis utiliser les interrupteurs manuels pour déclencher le module de synchronisation.

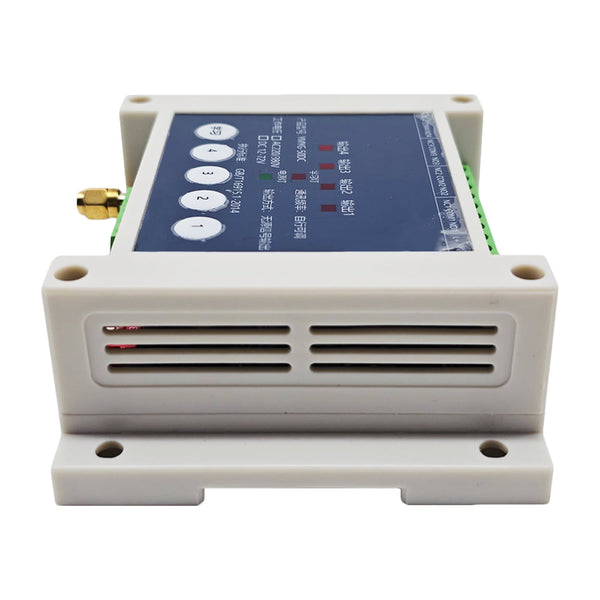

Avec l'antenne à ventouse magnétique, le module a une distance de travail plus longue.
Le module synchrone peut déclencher un autre module synchrone depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil du module synchrone peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le module synchrone ne peut être déclenché que par d'autres modules synchrones appariés.
Deux ou plusieurs ensembles de modules synchronisés avec de fréquences différentes peuvent être utilisés dans la même zone, sans interférence entre eux.
Paramètres de Interrupteur SM003-4D-5000 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 12~72V CC |
| Fréquence de travail | 430~470MHz |
| Canal | Tension 12V CC / Sortie relais (Avec bornes NO et NC) |
| Courant d'émission | 4 canaux |
| Type de sortie | Sortie Relais (Avec bornes normalement ouvertes et normalement fermées) |
| Courant de contact relais | Max. 5 A/canal |
| 2 Modes de travail sélectionnables | Autoblocage, Momentané |

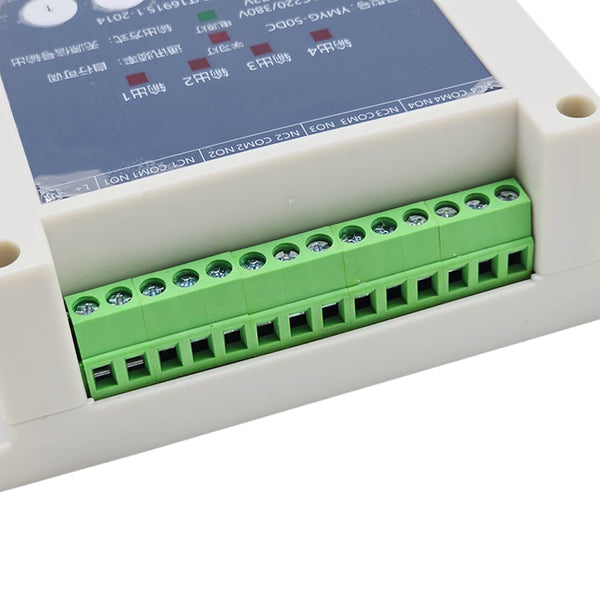

| Fils appropriés pour les bornes de connexion | 22-14 AWG |
| Distance d’émission | 5000m (théoriquement) |
| Température de fonctionnement | -40°C ~ +70°C |
| Indice de protection IP | IP65 |

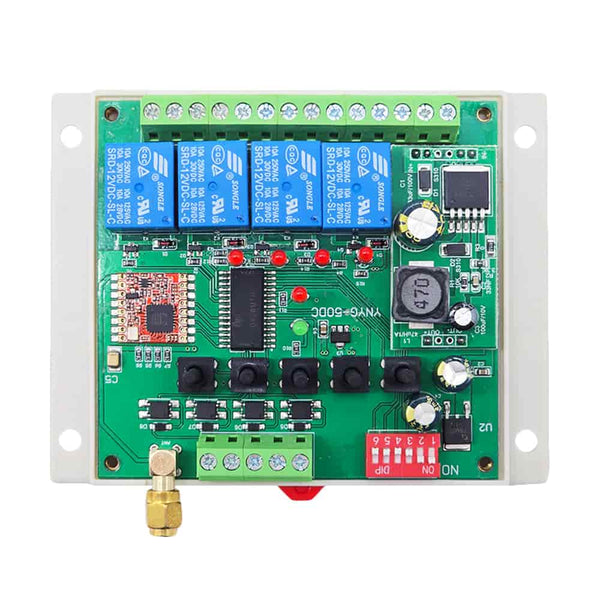

| Dimension de PCB | 92 x 87x 30 mm |
| Dimension de Case | 115 x 90 x 40 mm |
Comment régler de différents modes de travail :
Le module sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Réglez la position 1 de l'Interrupteur DIP sur ON.
Le fonctionnement du momentané par boutons manuels :
Appuyez et maintenez enfoncé le bouton 1 sur un module maître, les sorties du relais 1 de tous les modules subalternes s'activeront, et tous les dispositifs 1 connectés aux modules subalternes seront allumés.
Relâchez le bouton 1, les sorties du relais 1 de tous les modules subalternes se désactiveront, et tous les dispositifs 1 connectés aux modules subalternes seront éteints.
……
Appuyez et maintenez enfoncé le bouton 4 sur un module maître, les sorties du relais 4 de tous les modules subalternes s'activeront, et tous les dispositifs 4 connectés aux modules subalternes seront allumés.
Relâchez le bouton 4, les sorties du relais 4 de tous les modules subalternes se désactiveront, et tous les dispositifs 4 connectés aux modules subalternes seront éteints.
Le fonctionnement du mode momentané par bornes pour interrupteur manuel externe :
Connectez l'interrupteur <S1> d'un module maître, les sorties du relais 1 de tous les modules subalternes s'activeront, et tous les dispositifs 1 connectés aux modules subalternes seront allumés.
Déconnectez l'interrupteur <S1>, les sorties du relais 1 de tous les modules subalternes se désactiveront, et tous les dispositifs 1 connectés aux modules subalternes seront éteints.
……
Connectez l'interrupteur <S4> d'un module maître, les sorties du relais 4 de tous les modules subalternes s'activeront, et tous les dispositifs 4 connectés aux modules subalternes seront allumés.
Déconnectez l'interrupteur <S4>, les sorties du relais 4 de tous les modules subalternes se désactiveront, et tous les dispositifs 4 connectés aux modules subalternes seront éteints.
2) Réglage du mode autoblocage : Réglez la position 4 de l'Interrupteur DIP sur OFF.
Le fonctionnement du mode autoblocage par boutons manuels :
Appuyez sur le bouton 1 d'un module maître, les sorties du relais 1 de tous les modules subalternes s'activeront, et tous les dispositifs 1 connectés aux modules subalternes seront allumés.
Appuyez à nouveau sur le bouton 1, les sorties du relais 1 de tous les modules subalternes se désactiveront, et tous les dispositifs 1 connectés aux modules subalternes seront éteints.
……
Appuyez sur le bouton 4 d'un module maître, les sorties du relais 4 de tous les modules subalternes s'activeront, et tous les dispositifs 4 connectés aux modules subalternes seront allumés.
Appuyez à nouveau sur le bouton 4, les sorties du relais 4 de tous les modules subalternes se désactiveront, et tous les dispositifs 4 connectés aux modules subalternes seront éteints.
Le fonctionnement du mode autoblocage par bornes pour interrupteur manuel externe :
Connectez l'interrupteur <S1> d'un module maître, les sorties du relais 1 de tous les modules subalternes s'activeront, et tous les dispositifs 1 connectés aux modules subalternes seront allumés.
Reconnectez l'interrupteur <S1>, les sorties du relais 1 de tous les modules subalternes se désactiveront, et tous les dispositifs 1 connectés aux modules subalternes seront éteints.
……
Connectez l'interrupteur <S4> d'un module maître, les sorties du relais 4 de tous les modules subalternes s'activeront, et tous les dispositifs 4 connectés aux modules subalternes seront allumés.
Reconnectez l'interrupteur <S4>, les sorties du relais 4 de tous les modules subalternes se désactiveront, et tous les dispositifs 4 connectés aux modules subalternes seront éteints.
