Contenu :

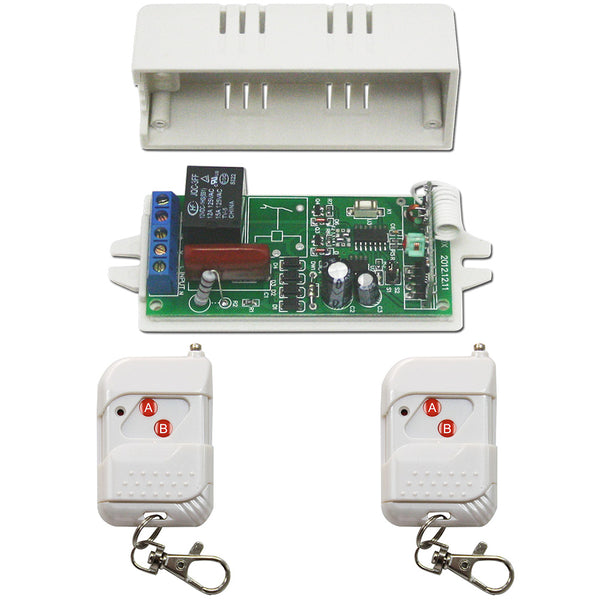

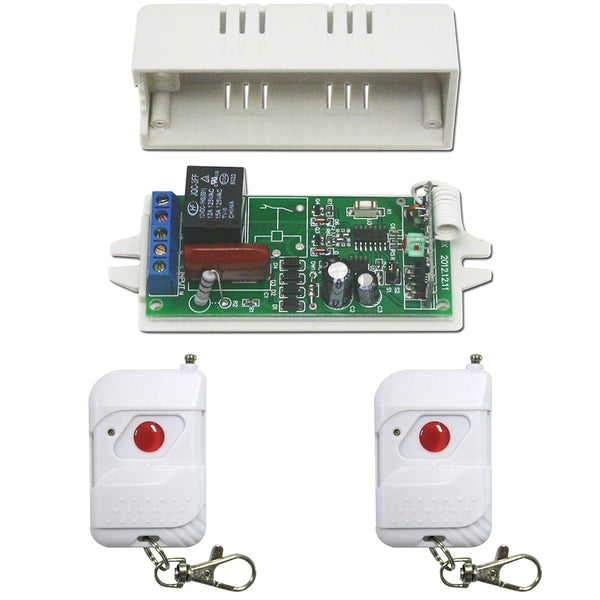

1 × Récepteur: S1XC-AC
1 × Manuel d'utilisateur
Introduction :
Ce récepteur S1XC-AC est un appareil électrique avec la sortie d'alimentation en CA à 1 canal, qui peut être utilisé dans un système d'un émetteur contrôler plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs. L'émetteur et le récepteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales :
Commande sans fil, facile à installer.
Alimentation universelle: CA 85V~250V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec une plage de tension de CA 85V~250V (tels que les appareils CA de 110V, 120V, 220V ou 240V).
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.

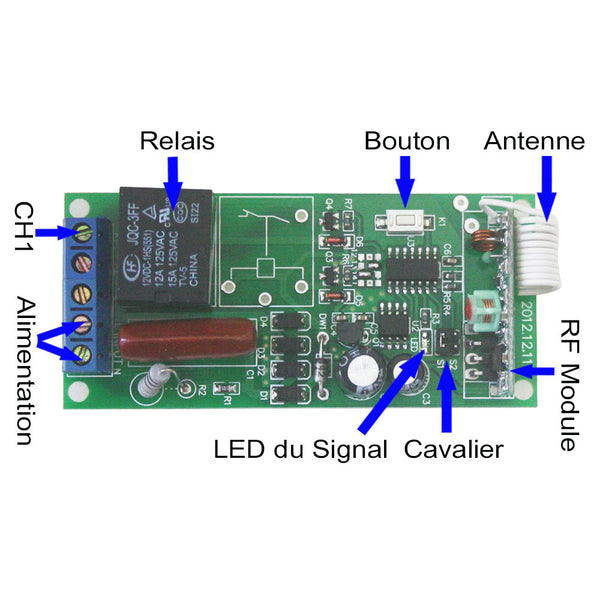

Paramètres du récepteur S1XC-AC :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 85V~250V CA |
| Type de sortie | 85~250V CA (110V/120V/220V/240V), identique à la tension d'entrée |
| Canal | 1 Canal |
| Fréquence de travail | 433MHz |
| Courant de charge maximal | 10A |
| Puissance de charge maximale | <2 KW |
| Sensibilité du récepteur | ≥ -105 dB |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-16 AWG |
| Température de fonctionnement | -40 °C ~ +80 °C |
| Dimension de PCB | 76 x 34 x 18 mm |
| Dimension de Case | 98 x 40 x 23 mm |
| Correspondant à l'émetteur | C-1 / C-2 / C-4 (100M), CWB-1 / CWB-2 / CWB-4 (50M, étanche), CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500M), ou CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000M) etc. |

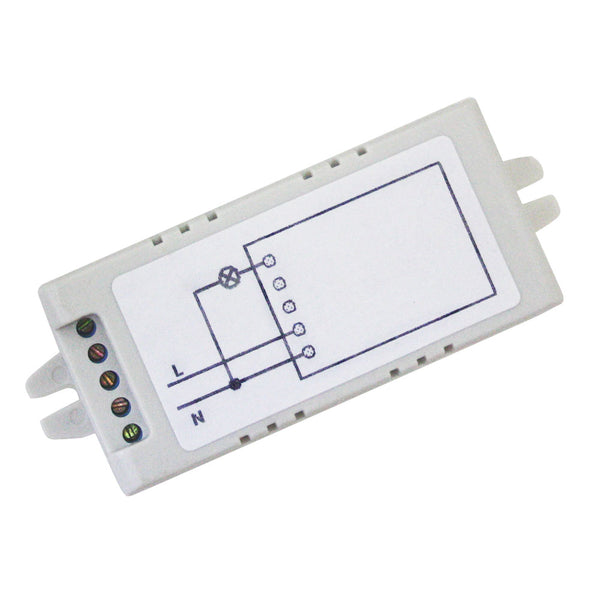

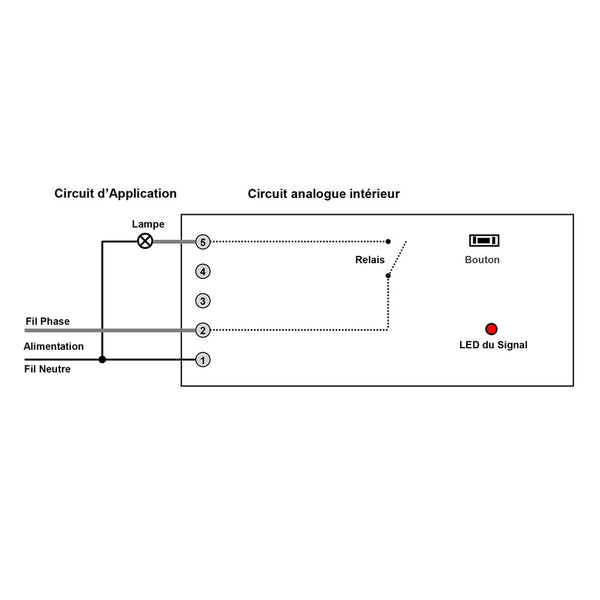

Câblage :
Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne <L> de l'ENTRÉE, et connectez le fil neutre de l'alimentation en CA à la borne <N> de l'ENTRÉE.
2) Connectez le fil de phase de la lampe CA à la borne <L> de la SORTIE, et connectez le fil neutre de la lampe CA à la borne <N> de la SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode momentané avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le premier bit de l'Interrupteur DIP.
Fonctionnement avec C-1 :
Presser bouton → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Presser de nouveau → Bornes de sortie arrêtent de sortir (lampe éteint)
2) Réglage du mode momentané: Fermez le premier bit et le deuxième bit de l'Interrupteur DIP.
Fonctionnement avec C-1 :
Maintenez le bouton enfoncé → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Relâchez → Bornes de sortie arrêtent de sortir (lampe éteint)
3) Réglage du mode d'interblocage: Ouvrez le deuxième bit et Fermez le premier bit de l'Interrupteur DIP.
Fonctionnement avec C-2 :
Presser le bouton A → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Presser le bouton B → Bornes de sortie arrêtent de sortir (lampe éteint)
