Description:
Commande sans fil, facile à installer.
Avec haute puissance 30A
Contrôler des moteurs CC de convoyeurs, auvents, treuils, pumpes, stores roulants, portes de garage, fenêtres électriques ou autres appareils avec le voltage CC12V / CC24V.
Vous pouvez séparément contrôler 2 moteurs tourner dans la direction positive ou inverse avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Avec des caractéristiques de la protection contre l'alimentation inverse et la protection contre les surintensités.
Les indications auditive/visuelle.
Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
Utiliser ULN2003 pour conduire les relais, avec la fonction anti-interférence fort.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz
Récepteur:
Modèle: S2PF-DC12 / S2PF-DC24
Mode de contrôle: Inversion
Type de codage: code fixé ou code d’apprentissage
Programme de codage: par apprenant
Tension d’alimentation: CC12V±1V (S2PF-DC12), CC24V±1V (S2PF-DC24)
Sortie: CC12V (S2PF-DC12), CC24V (S2PF-DC24)

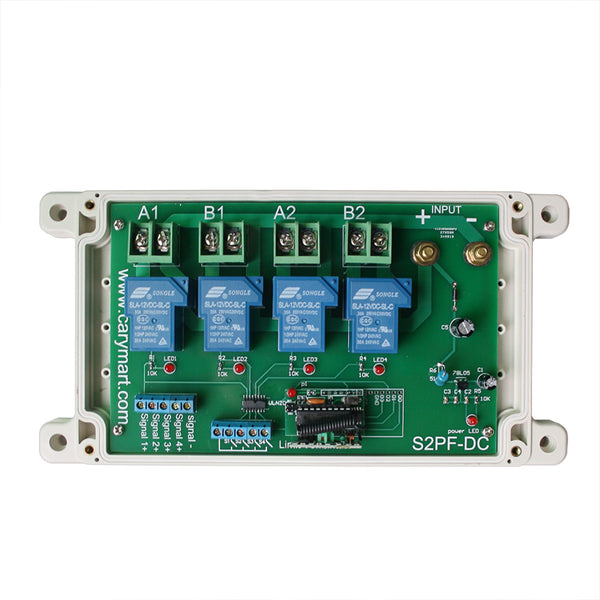

Dimensions de PCB: 135mm x 80mm x 25mm

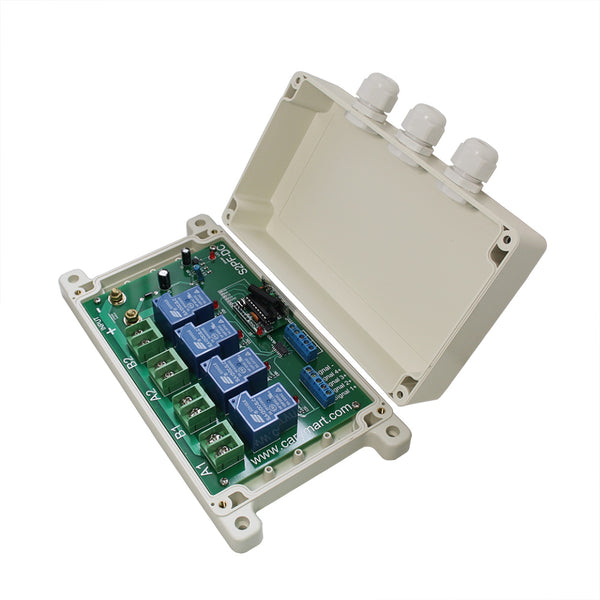

Dimensions de la boîte: 150mm x 90mm x 45mm
Courant maximal de travail: 30A/chaque canal
Utilisation:
Connecter l’alimentation CC12V / CC24V sur "+" et "-", puis connecter le moteur 1 sur "A1" et " A2"; puis connecter le moteur 2 sur "B1" et " B2".
Établir ModeInterblocage: Déconnecter Cavalier-1 (CN1) ou Cavalier-2 (CN2).
Presser le bouton ▲ sur la gauche: le moteur 1 tourne dans la direction positive.
Presser le bouton ▼ sur la gauche: le moteur 1 tourne dans la direction inverse.
Presser le bouton ■ sur la gauche: le moteur 1 s’arrête de tourner.
Presser le bouton ▲ sur la droite: le moteur 2 tourne dans la direction positive.
Presser le bouton ▼ sur la droite: le moteur 2 tourne dans la direction inverse.
Presser le bouton ■ sur la droite: le moteur 2 s’arrête de tourner.
Établir Mode Momentané: Connecter Cavanier-1 (CN1).
Presser le bouton ▲ et le maintenir sur la gauche: le moteur 1 tourne dans la direction positive.
Relâcher le bouton ▲ sur la gauche: le moteur 1 s’arrête de tourner.
Presser le bouton ▼ et le maintenir sur la gauche: le moteur 1 tourne dans la direction inverse.
Relâcher le bouton ▼ sur la gauche: le moteur 1 s’arrête de tourner.
Presser le bouton ▲ et le maintenir sur la droite: le moteur 2 tourne dans la direction positive.
Relâcher le bouton ▲ sur la droite: le moteur 2 s’arrête de tourner.
Presser le bouton ▼ et le maintenir sur la droite: le moteur 2 tourne dans la direction inverse.
Relâcher le bouton ▼ sur la droite: le moteur 2 s’arrête de tourner.
Contenu:
1 x Récepteur: S2PF-DC12 / S2PF-DC24 (Modes de Contrôle Inversion)
1 x Manuel d’utilisateur
