Contenu:

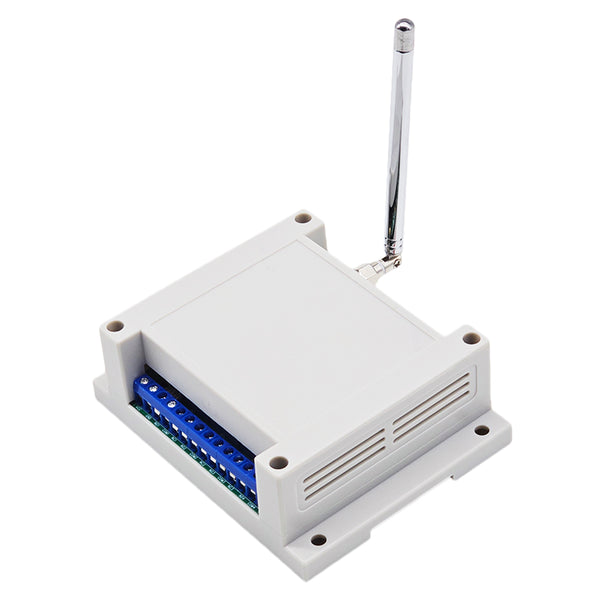

1 x Récepteur: S4PUW-DC-ANT3
1 x Manuel d’utilisateur
Introduction :
Ce récepteur est un interrupteur télécommandé super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il est un appareil électrique avec 4 sorties relais sèches, lui et l'émetteur forment un système de télécommande sans fil. Ce système est idéal pour contrôler divers appareils CC/CA dans les applications industrielles, agricoles et domestiques, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.
Plage de tension de fonctionnement CC 10~24V.

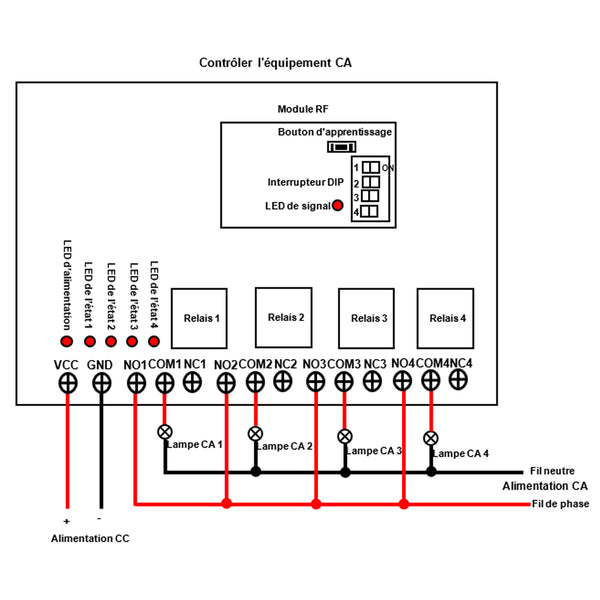

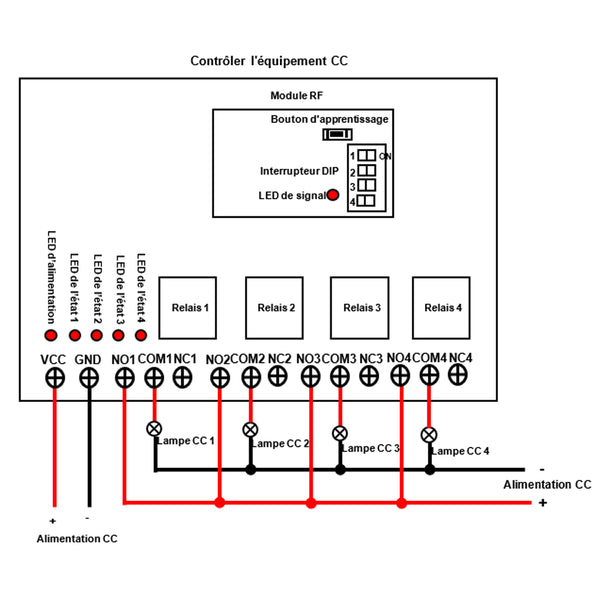

Compatibilité polyvalente : Contrôle les équipements CC et CA via une sortie relais sec.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.

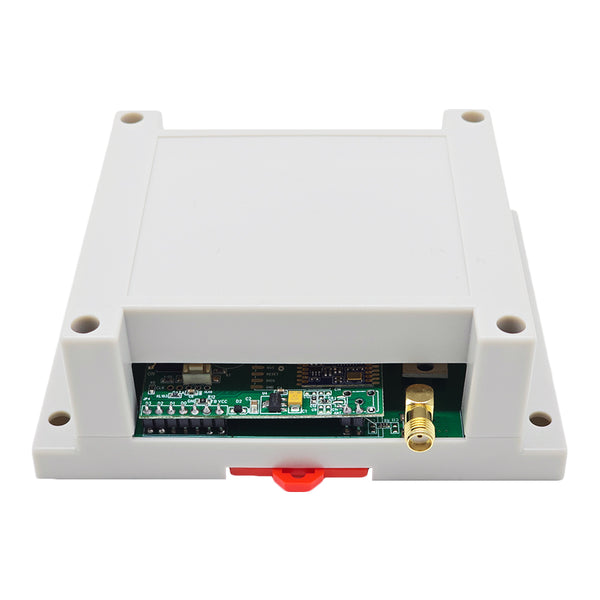

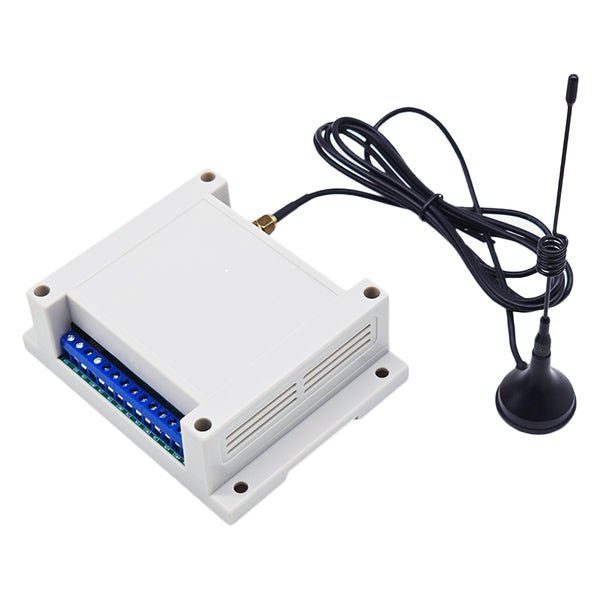

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

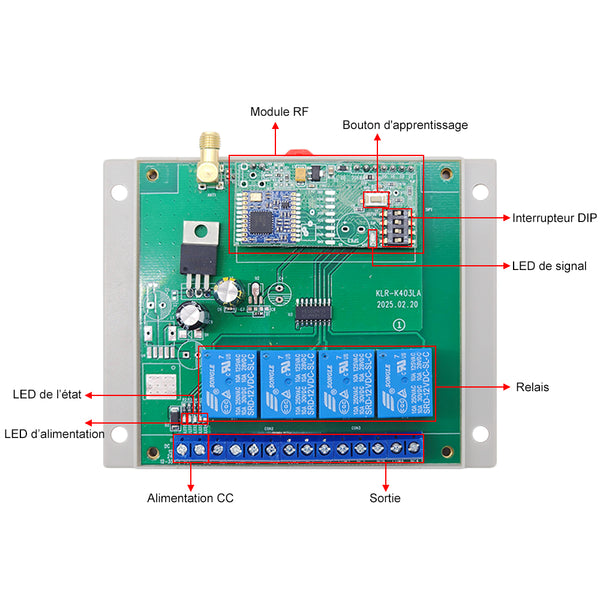

Paramètres du récepteur S4UW-DC-ANT3 :
| Paramètres | Détails |
|---|---|
| Options de tension de fonctionnement | 10~24VCC |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 4 Canal |
| Fréquence de travail | 433.92MHz |
| Capacité de charge | 240VCA ou 28VCC, Max 10A / chaque canal |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-16 AWG |
| Sensibilité du récepteur | -130 dBm |
| Température de fonctionnement | -10°C ~ +85°C |

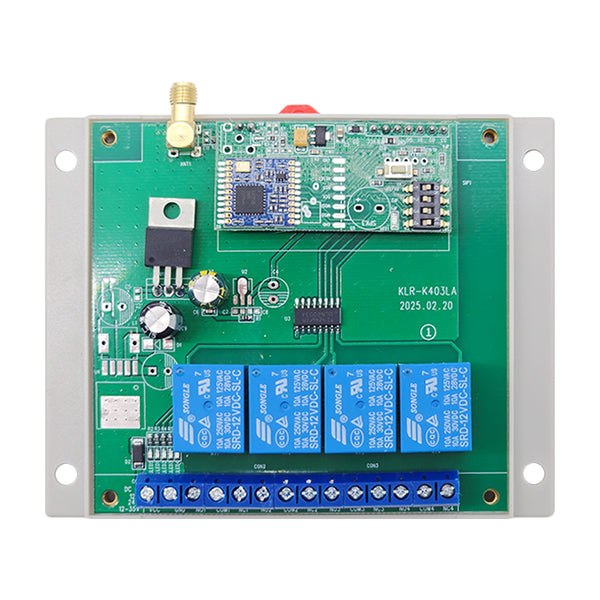

| Dimension de PCB | 93 x 87 x 17 mm |

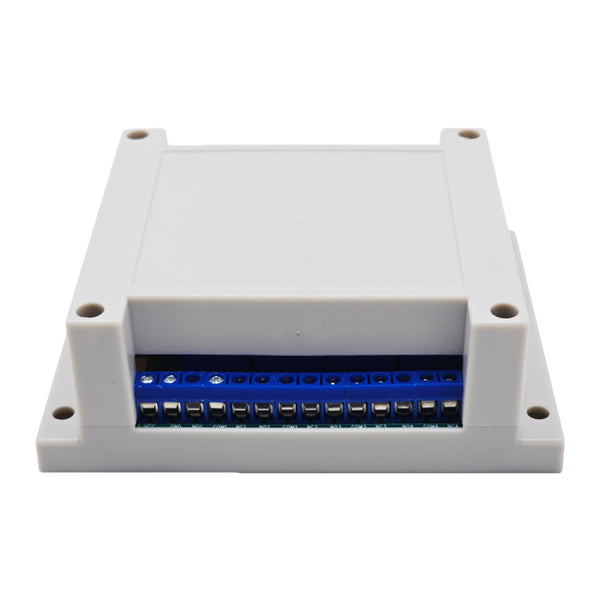

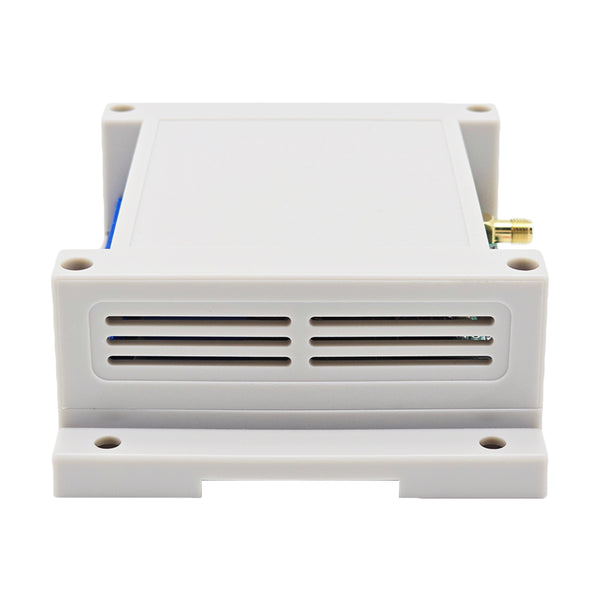

| Dimension de Case | 115 x 90 x 40 mm |
| Correspondant à l'émetteur | CC-4 (distance de 5000 mètres / 15000 pieds) / CCW-4(étanche, distance de 5000 mètres / 15000 pieds) |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Presser le bouton A → Le relais 1 est activé (appareil 1 allumé)
Presser le bouton A encore une fois → Le relais 1 est désactivé (appareil 1 éteint)
……
Presser le bouton D → Le relais 4 est activé (appareil 4 allumé)
Presser le bouton D encore une fois → Le relais 4 est désactivé (appareil 4 éteint)
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Maintenez le bouton A enfoncé → Le relais 1 est activé (appareil 1 allumé)
Relâchez le button A → Le relais 1 est désactivé (appareil 1 éteint)
……
Maintenez le bouton D enfoncé → Le relais 4 est activé (appareil 4 allumé)
Relâchez le button D → Le relais 4 est désactivé (appareil 4 éteint)
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Presser le bouton A → Le relais 1 est activé (appareil 1 allumé); Les 3 autres relais sont désactivés (les 3 autres appareils éteints)
……
Presser le bouton D → Le relais 4 est activé (appareil 4 allumé); Les 3 autres relais sont désactivés (les 3 autres appareils éteints)
