Contenu :
1 × Récepteur: S1PXA-AC-ANT3
1 × Manuel d'utilisateur
Introduction :
Ce récepteur S1PXA-AC-ANT3 est un appareil électrique avec les sorties d'alimentation en CA de 1 canal, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Ce récepteur dispose d'une fonction de temporisation de 10 secondes. Lorsque vous activez l'appareil, il s'arrête automatiquement après 10 secondes.
Caractéristiques principales :
Commande sans fil, facile à installer.
Alimentation universelle: CA 85V~240V

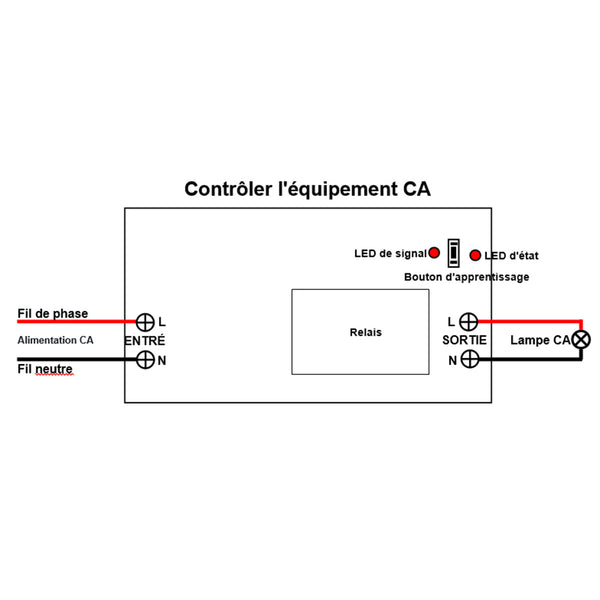

Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 85V~240V.
Haute Puissance: La charge maximale est 15A.
Avec fonction de temporisation de 10 secondes.
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage, Retard.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1PXA-AC-ANT3 :
| Paramètres | Détails |
|---|---|
| Options de tension de fonctionnement | CA 85V~240V |
| Type de sortie | CA 85V~240V, identique à la tension d'entrée |
| Canal | 1 Canal |
| Capacité de charge | 15A / chaque canal |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage, Retard |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 90 x 47 x 23 mm |
| Dimension de Case | 96 x 50 x 33 mm |
| Correspondant à l'émetteur |
C-1 (100M) / CWB-1 (50M, étanche) / CQ-1 (50M) / CB-1(1000M) pour autoblocage / momentané / retard C-2 (100M) / CWB-2 (50M, étanche) / CQ-2 (50M) / CB-2(1000M) pour interblocage |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode interblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Presser et maintenez le bouton d'apprentissage du récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec CQ-1 :
Presser une fois → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Presser de nouveau → Bornes de sortie arrêtent de sortir (lampe éteint)
2) Réglage du mode momentané : Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec CQ-1 :
Maintenez le bouton enfoncé → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Relâchez → Bornes de sortie arrêtent de sortir (lampe éteint)
3) Réglage du mode d’interblocage : Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec CQ-2 :
Presser le bouton ON → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Presser le bouton OFF → Bornes de sortie arrêtent de sortir (lampe éteint)
4) Réglage du mode de Retard de 10 secondes: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 4 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec CQ-1 :
Presser le bouton → Bornes de sortie sortent l'alimentation en CA (lampe allumé)
Après 10 secondes → Bornes de sortie arrêtent automatiquement de sortir (lampe éteint)
Pendant les 10 secondes, vous pouvez également appuyer sur le bouton d'apprentissage pendant 1 à 2 secondes pour arrêter immédiatement la sortie d'alimentation CA et éteindre la lampe connectée.
Remarque: Si vous appuyez plusieurs fois sur l'émetteur pendant le temps de retard, le temps de retard sera compté à partir de la dernière opération de l'émetteur.
