Contenu:

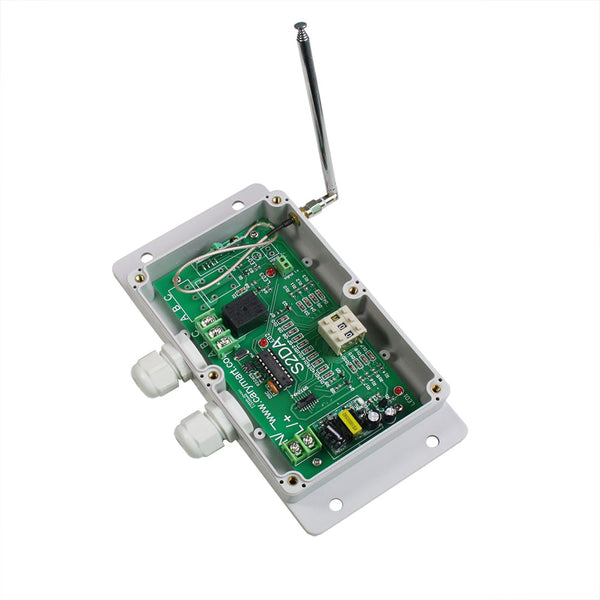

1 x Récepteur: S1DA-AC220-ANT3 (mode de contrôle 1 canal / délai)
1 x Manuel de l'utilisateur
Caractéristique:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, des signes d'affaires et équipements variés.
Commande sans fil, facile à installer.

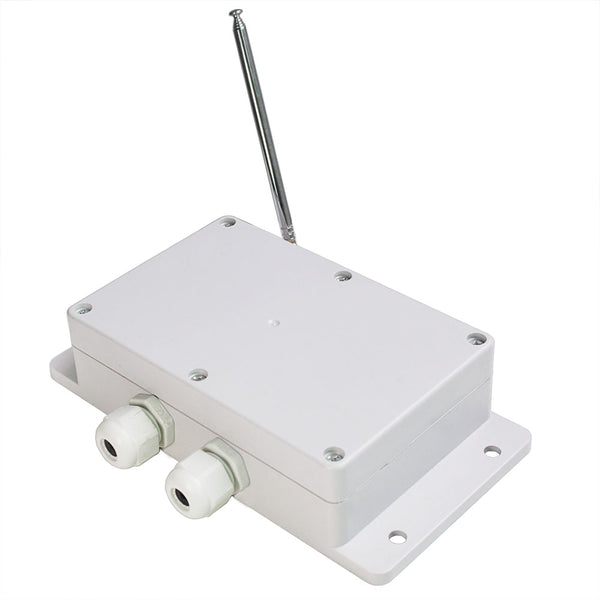

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Avec bornes des commande filaire, le récepteur peut connecter des dispositif externes, les interrupteurs manuels ou des capteurs pour contrôler le récepteur.
Temps du délai réglable: 0 secondes ~ 99 heures.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Gamme de Travail:
Avec un émetteur (par exemple CB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Paramètres du récepteur:
Modèle: S1DA-AC220-ANT3
Alimentation (tension de fonctionnement): CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433MHz
Canal: 1 canal
Modes de contrôle: Délai (Presser le bouton ->Ouvert; puis fermé après le délai)
Temps du délai réglable: 0 secondes ~ 99 heures
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé).
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Courant maximal de travail du relais: 10A.
Courant statique: ≤ 6mA
Dimension de PCB: 140mm x 73mm x 18mm
Dimension de Case: 192mm x 100mm x 45mm
Antenne télescopique extérieure:
Longueur de l'antenne télescopique externe: 108mm / 445mm (extension)
Avec connecteur SMA.
Si vous étendez l'antenne télescopique externe, il peut avoir une meilleure gamme de travail.
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs,par exemple modèle C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, étanche), CP-1 / CP-2 (500M), ou CB-1 / CB-2 (1000M), CBW-1 / CBW-2 (1000M, étanche) etc.
Utilisation (avec l'émetteur CB-2):
Ce récepteur et télécommande peuvent être utilisés pour contrôler les équipements CC 0~28V et CA110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.

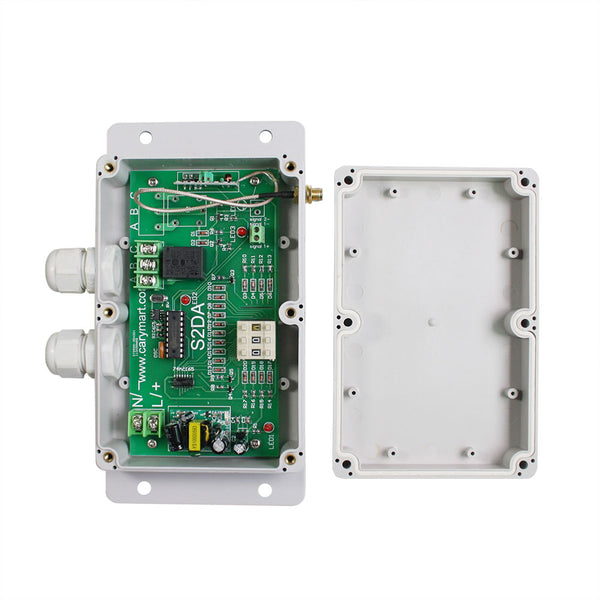

Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalment Fermé.
Remarque : Ce récepteur est le type de relais sortie, mais pas le type de alimentation sortie CC / CA: Terminals B et C sont Normalement Ouvert ; Terminals A et B sont Normalment Fermé.
Câblage:
Si vous voulez contrôler un lampe CC 12V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +", et connecter le fil neutre de l'alimentation en CA à la borne "N / -".
2) Connecter la borne C au pôle positif de l'alimentation en CC, connecter la borne B au pôle positif de la lampe CC, connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +", et connecter le fil neutre de l'alimentation en CA à la borne "N / -".
2) Connecter la borne C au fil de phase de l'alimentation en CA, connecter la borne B à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.

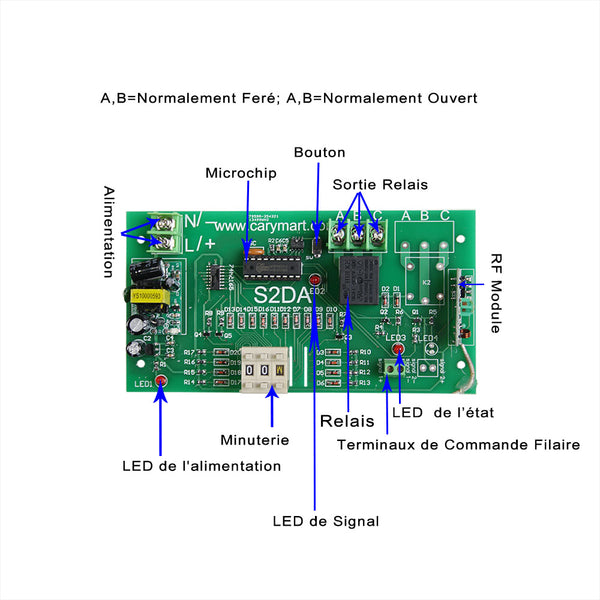

Réglage les modes de contrôle:
Presser le grand bouton de l'émetteur: Ouvrir le relais (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe est allumée.
Après le délai: Fermer le relais se fermera automatiquement (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe est éteinte.
Presser le petit bouton de l'émetteur: Fermer le relais, pas besoin d'attendre pour le temps du délai.
Presser les bouton "+" et "-"de la minuterie pour adjuster le temps du délai 0 seconde ~ 99 heures. "H" est de Heure, "M" est de Minute, et "S" est de Seconde. Par example, si vous établissez "S 0 1" sur la minuterie, cela signifie que le temps du délai est de 1 seconde. Si vous établissez "M 1 2" sur la minuterie, cela signifie que le temps du délai est de 12 minutes.
Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel: vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Entrée de signal:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne "Signal 1-" et la borne "Signal 1+", puis le signal de sortie de l'équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux bornes "Signal 1-" et "Signal 1+", le récepteur ouvrir le relais, (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe est allumée.
Quand le équipement externe arrête à sortir le signal, le récepteur fermer le relais, (déconnecter les bornes B et C, et connecter les bornes A et B) , la lampe est éteinte.
2) Les interrupteurs manuels:
Vous pouvez connecter le interrupteur manuel à la borne "Signal 1-" et la borne "Signal 1+", puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
Quand connecter les bornes "Signal 1-" et "Signal 1+", le récepteur ouvrir le relais, (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe est allumée.
Et quand déconnecter les bornes "Signal 1-" et "Signal 1+", le récepteur fermer le relais, (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe est éteinte.
