Introduction:
Ce récepteur dispose d'une fonction minuteur réglable de 0 seconde à 99
heures. Par exemple, vous pouvez régler le relais pour qu'il s'éteigne
automatiquement après un retard de 10 secondes, 30 minutes ou 1 heure.
Lorsque vous définissez le temps de retard, les appareils connectés au
récepteur s'arrêtent automatiquement après le temps de retard.
Application:
Ce récepteur est un appareil électrique avec 2 sorties relais sèches, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les treuils, les rideaux, les stores, les actionneurs
linéaires, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.

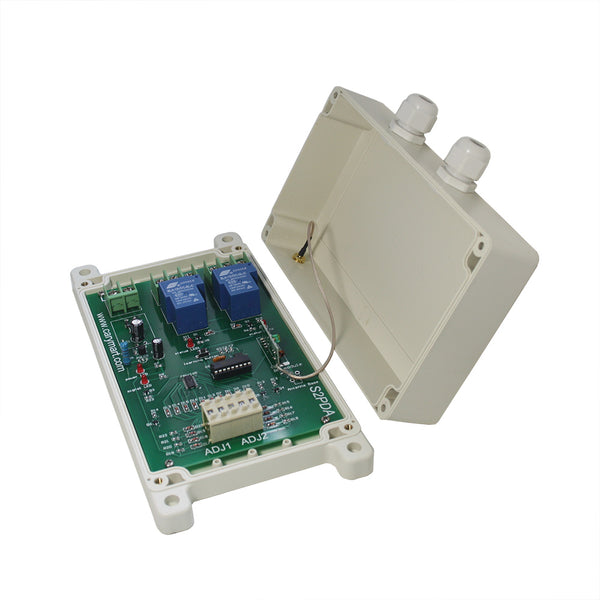

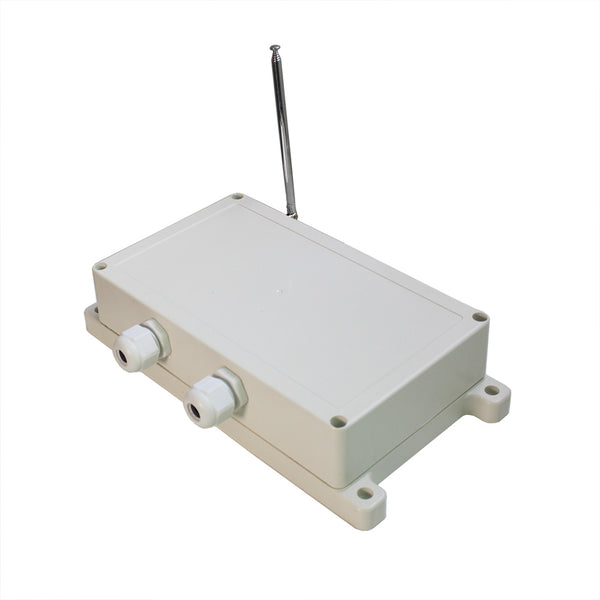

Caractéristiques principales:
- Commande sans fil, facile à installer
- Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur
- Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option
- Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements
- Avec une fonction de minuterie réglable de 0 seconde à 99 heures
- Haute Puissance: La charge maximale de chaque canal est 30A
- Utiliser un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse
- Avec l'antenne externe, le récepteur a une distance de travail plus longue
- L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable
- Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement
- Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités
- Le récepteur ne peut être déclenché que par des émetteurs couplés
- Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément
- Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone
Paramètres de Récepteur
| Paramètre | Valeur |
|---|---|
| Modèle | S2PDA-DC-ANT3 |
| Tension de fonctionnement | 6VCC (modèle S2PDA-DC06-ANT3), ou 9±1VCC (modèle S2PDA-DC09-ANT3), ou 12±1VCC (modèle S2PDA-DC12-ANT3), ou 24±2VCC (modèle S2PDA-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la commande |
| Fréquence de travail | 433.92 MHz |
| Courant Statique | ≤6mA |
| Canal | 2 Canaux |
| Type de sortie | Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées) |
| Tension de charge maximale du relais | 240VCA ou 28VCC |
| Courant de charge maximum du relais | 30A / chaque canal |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Temps de retard réglable | 0 secondes ~ 99 heures |
| Mode de travail | Retard de temps (appuyer sur le bouton → ouvert ; puis fermé après le retard) |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 170 x 109 x 18 mm |
| Dimension de Case | 200 x 120 x 53 mm |
| Compatible avec les émetteurs à code fixe ou les émetteurs à code d'apprentissage | |
Correspondant à l'émetteur
Gamme de Travail
Ce récepteur et différents émetteurs forment un ensemble complet, qui
peut atteindre différentes distances de travail. Par exemple, lorsque
l'émetteur C-4 et lui forment un ensemble complet, la distance de
travail maximale peut atteindre 100 mètres dans une zone dégagée.
Lorsqu'elle et l'émetteur CB-4 forment un ensemble complet, la distance
de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres
constructions, et sera interféré par d’autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
remplacer l'antenne du récepteur, vous pouvez également utiliser un
répéteur de signal.
Utilisation
Le récepteur peut être utilisé pour contrôler des équipements 0 ~ 28V CC
et 110 ~ 240V CA.
Remarque : Le récepteur est la sortie à relais sec, pas la sortie
d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les
bornes <A> et <B> sont Normalement Ouverts ; Les bornes <A> et <C> sont
Normalement Fermés.
Câblage

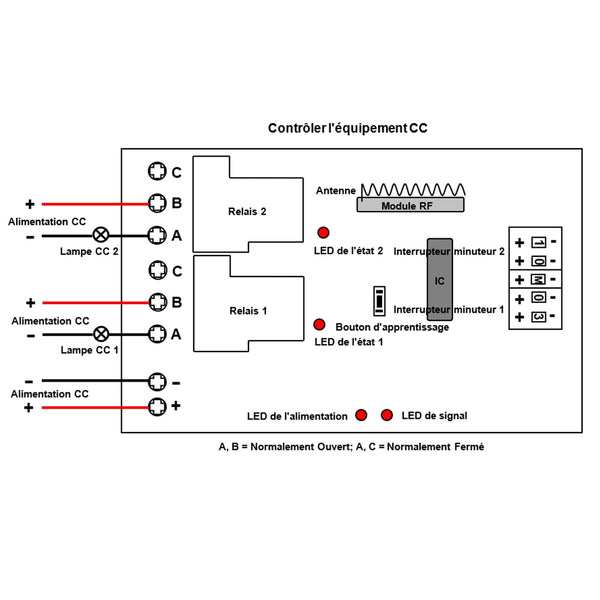

1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
1.2 Connecter la borne <B> au pôle positif de l'alimentation en CC, connecter la borne <A> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

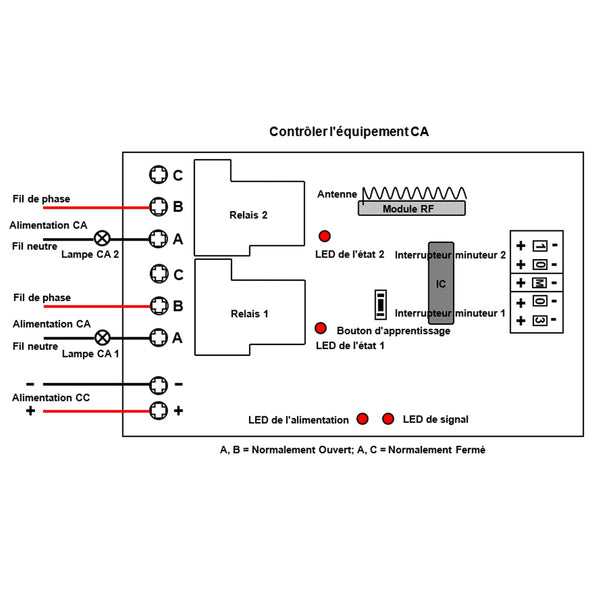

2) Si vous voulez contrôler un lampe 230V CA, faire comme suivant :
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
2.2 Connecter la borne <B> au fil de phase de l'alimentation en CA, connecter la borne <A> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage du temps de retard

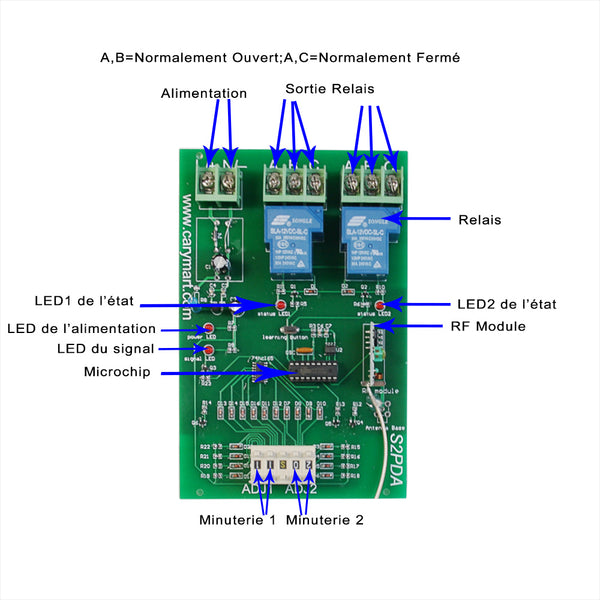

Le récepteur dispose de deux interrupteurs minuteurs. Les deux boutons
de l'interrupteur minuteur 1 permettent de régler le temps de retard du
relais 1. Les deux boutons de l'interrupteur minuteur 2 permettent de
régler le temps de retard du relais 2.
Appuyez sur les boutons <+> et <-> de l'interrupteur minuteur pour
régler le temps de retard de 0 seconde à 99 heures. H pour Heure, M pour
Minute et S pour Seconde.
Par exemple, si vous réglez l'interrupteur minuteur sur 10 M 03, le
nombre 03 sur l'interrupteur minuteur 1 correspond à trois minutes, et
le temps de retard du relais 1 est de trois minutes. Le nombre 10 sur
l'interrupteur minuteur 2 correspond à dix minutes, et le temps de
retard du relais 2 est de dix minutes. Les deux interrupteurs minuteurs
fonctionnent indépendamment.
Opération
Appuyez sur le bouton 1 de l’émetteur : le relais 1 du récepteur est
activé et la lampe 1 connectée est allumée.
Après le temps de retard, le relais 1 est automatiquement désactivé, et
la lampe 1 connectée est éteinte.
Appuyez sur le bouton 3 de l’émetteur : le relais 1 se désactive
immédiatement, sans attendre le temps de retard.
Appuyez sur le bouton 2 de l’émetteur : le relais 2 du récepteur est
activé et la lampe 2 connectée est allumée.
Après le temps de retard, le relais 2 est automatiquement désactivé, et
la lampe 2 connectée est éteinte.
Appuyez sur le bouton 4 de l’émetteur : le relais 2 se désactive
immédiatement, sans attendre le temps de retard.
Comment correspondre l'émetteur au récepteur
1) Appuyez sur le bouton d’apprentissage du récepteur jusqu’à ce que la LED de signal s’allume; cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Appuyez sur n'importe quel bouton de l'émetteur. Si la LED de signal clignote rapidement 15 fois puis s'éteint, cela signifie que le couplage est réussi.
3) Appuyez de nouveau sur le bouton d'apprentissage du récepteur. La LED de signal s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur
Opération : Appuyez sur le bouton d’apprentissage du récepteur jusqu’à ce que la LED de signal clignote lentement; relâchez ensuite le bouton d’apprentissage. La LED de signal continuera de clignoter lentement; cela indique que tous les codes stockés ont été supprimés avec succès.
Contenu
1 x Manuel d'utilisation
