Vidéo de démonstration du fonctionnement du produit :
Appairer la télécommande au récepteur
Définir différents modes de travail du Interrupteur san fil
Contenu :
1 x Récepteur: S1PXW-AC-ANT3
1 x Manuel d’utilisateur
Introduction :
Ce récepteur est un interrupteur de télécommande super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Le récepteur et l'émetteur forment un système de télécommande sans fil. Il est idéal pour contrôler divers appareils CA dans les applications industrielles, agricoles et domestiques, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.
Conception étanche : Le récepteur est doté d’un boîtier et d’un connecteur étanches pour une utilisation en extérieur.
Sortie de l'alimentation en CA : Contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
Haute Puissance: La charge maximale de chaque canal est 30A.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

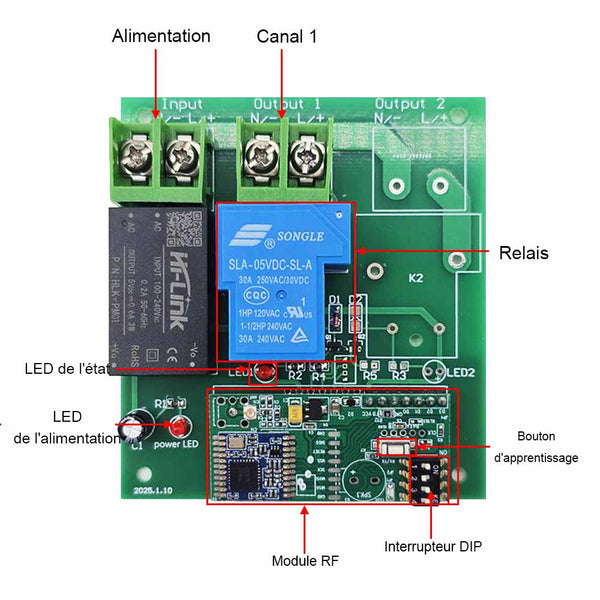

Paramètres du récepteur S1PXW-AC-ANT3 :
| Paramètres | Détails |
|---|---|
| Options de tension de fonctionnement | CA 110~240V (110V/120V/220V/240V) |
| Type de sortie | CA 110~240V (110V/120V/220V/240V) |
| Canal | 1 Canal |
| Fréquence de travail | 433.92MHz |
| Courant de charge maximum du relais | 30A |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 88 x 80 x 18 mm |
| Dimension de Case | 153 x 90 x 55 mm |
| Correspondant à l'émetteur |
CC-1 / CCW-1(étanche) pour le mode autoblocage ou momentané, CC-2 / CCW-2(étanche) pour le mode interblocage. |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-1 :
Presser le bouton → La borne <SORTIE> sortent l'alimentation en CA (appareil allumé)
Presser le bouton encore une fois → La borne <SORTIE> arrêtent de sortir (appareil éteint)
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-1 :
Maintenez le bouton enfoncé → La borne <SORTIE> sortent l'alimentation en CA (appareil allumé)
Relâchez → La borne <SORTIE> arrêtent de sortir (appareil éteint)
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Fonctionnement avec CC-2 :
Presser le bouton A → La borne <SORTIE> sortent l'alimentation en CA (appareil allumé)
Presser le bouton B → La borne <SORTIE> arrêtent de sortir (appareil éteint)
