Contenu:
1 x Récepteur: S1UC-DC(5~12V)
1 x Manuel d'utilisation

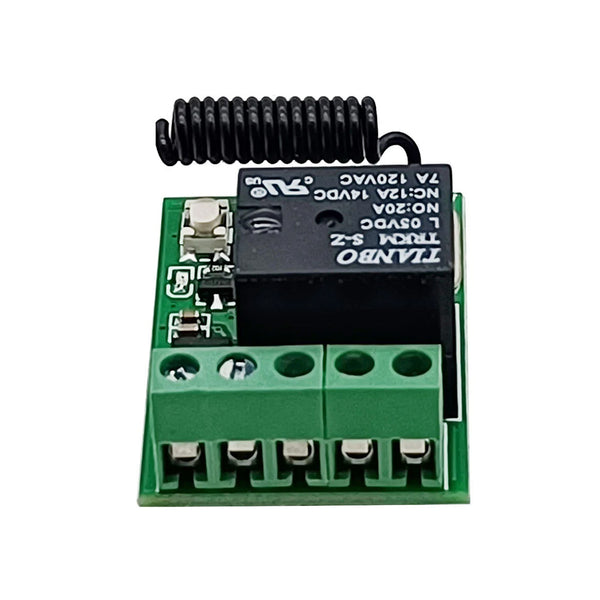

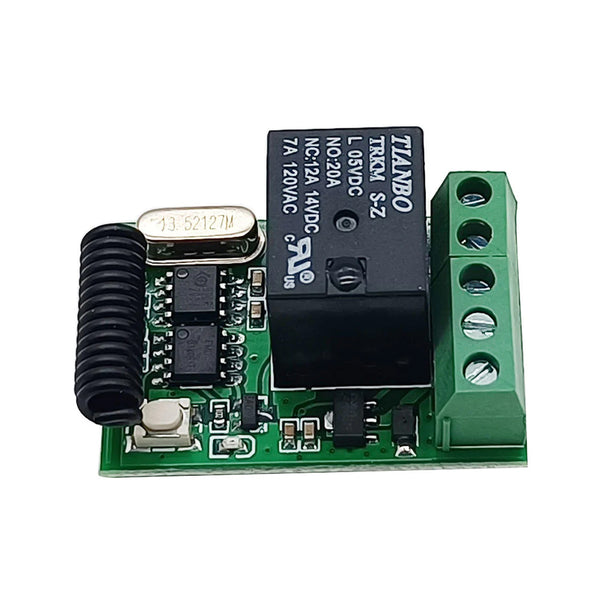

Introduction:
Ce petit récepteur S1UC-DC est un appareil électrique avec sortie relais sec de 1 canal; il et l'émetteur forment un système de télécommande sans fil. Ce système peut contrôler à distance différents CA ou CC équipements sur terre et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Ce récepteur dispose d'une fonction de retard de 5 secondes. Lorsque le dispositif est déclenché, il s'arrête automatiquement après un délai de 5 secondes.
Caractéristiques principales:
Commande sans fil, facile à installer.
Super mini taille.
Plage de tension de fonctionnement CC 5 ~ 12V.
Sortie Relais 5A: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC.
Avec fonction de retard de 5 secondes.
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Retard
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Paramètres du récepteur S1UC-DC:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | CC 5 ~ 12V |
| Type de sortie | Sortie Relais Sec (Avec bornes NO et NC) |
| Canal | 1 Canal |
| Fréquence de travail | 433.92MHz |
| Capacité de charge | 240VCA ou 28VCC, Max 5A |
| 4 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage, Retard |
| Fils appropriés pour les bornes de connexion | 22-16 AWG |
| Dimension de PCB | 34 x 23 x 17 mm |
| Correspondant à l'émetteur |
C-1 (100M) / CWB-1 (50M, étanche) / CQ-1 (50M) / CB-1 (1000M) pour le mode autoblocage, momentané ou retard C-2 (100M) / CWB-2 (50M, étanche) / CQ-2 (50M) / CB-2 (1000M) pour le mode interblocage |

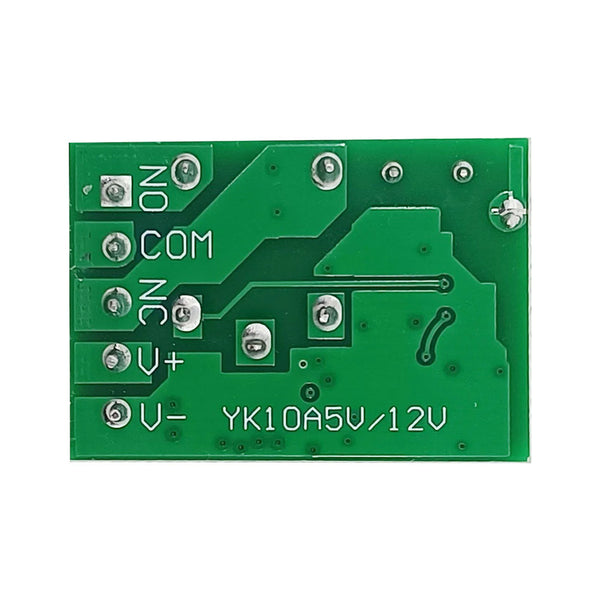

Câblage:

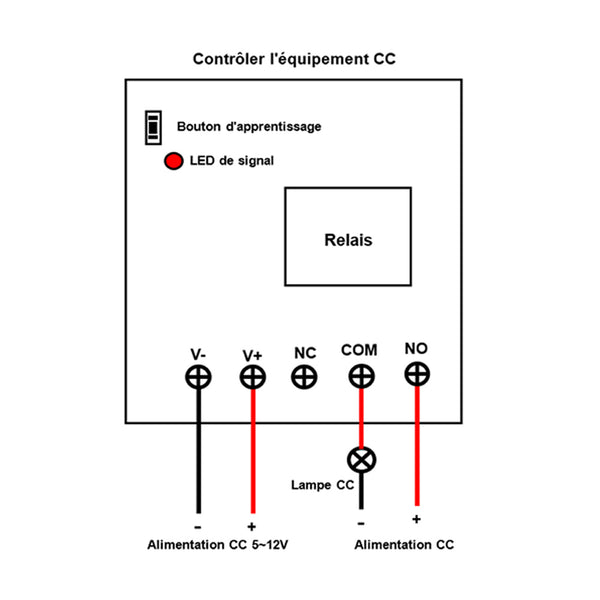

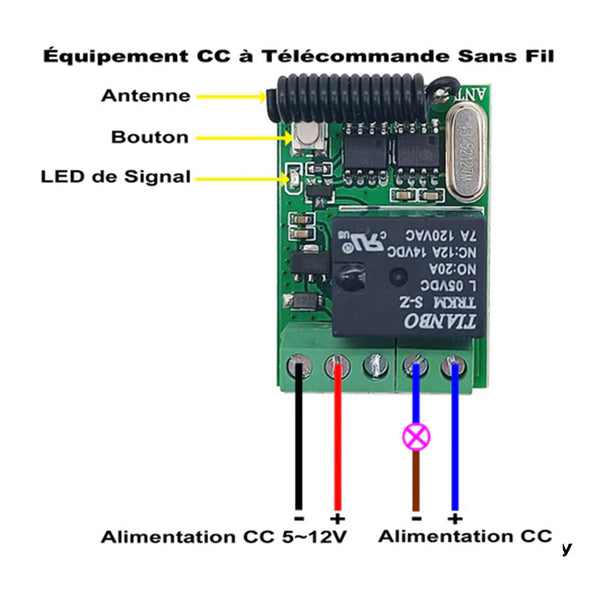

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter le pôle positif de l'alimentation en CC 5 ~ 12V à la borne <V+>, et connecter le pôle négatif de l'alimentation en CC 5 ~ 12V à la borne <V->.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC 12V, connecter la borne <COM> au pôle positif de la lampe CC 12V, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

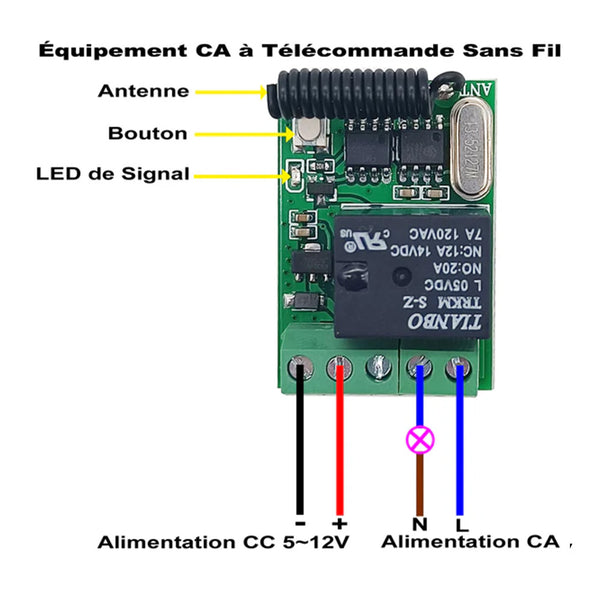

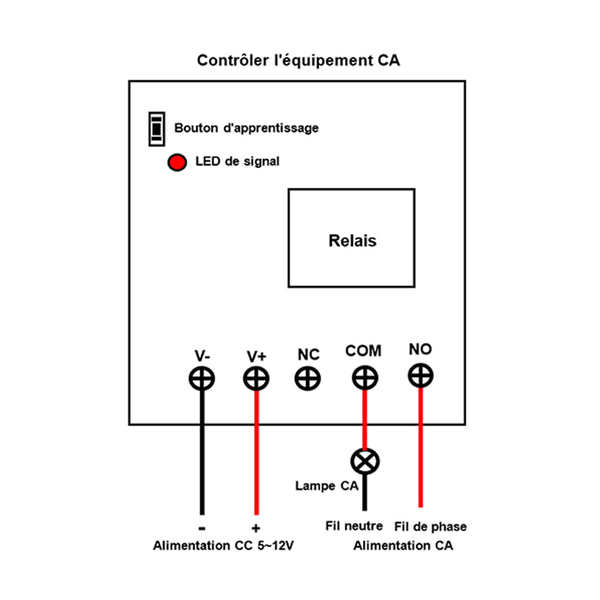

2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter le pôle positif de l'alimentation en CC 5 ~ 12V à la borne <V+>, et connecter le pôle négatif de l'alimentation en CC 5 ~ 12V à la borne <V->.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode interblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode d'interblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec C-2:
Presser le bouton A → Relais du récepteur activé (appareil allumé)
Presser le bouton B → Relais du récepteur désactivé (appareil éteint)
2) Réglage du mode momentané: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec C-1:
Maintenez le bouton enfoncé → Relais du récepteur activé (appareil allumé)
Relâchez le bouton → Relais du récepteur désactivé (appareil éteint)
3) Réglage du mode autoblocage: Presser et maintenez le bouton d'apprentissage du récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec C-1:
Presser le bouton → Relais du récepteur activé (appareil allumé)
Presser le bouton encore une fois → Relais du récepteur désactivé (appareil éteint)
4) Réglage du mode de Retard de 5 secondes: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 4 fois en continuellement, puis relâcher le bouton.
Fonctionnement avec C-1:
Presser une fois sur le bouton → Relais du récepteur activé (appareil allumé)
Après un retard de 5 secondes → Relais du récepteur automatiquement désactivé (appareil éteint)
Remarque: Si vous appuyez plusieurs fois sur l'émetteur pendant le temps de retard, le temps de retard sera compté à partir de la dernière opération de l'émetteur.
