Palan Électrique / Treuil Électrique Télécommande Sans Fil Kit de Mise à Niveau (Modèle 0020801)

Prix régulier €165,00

Frais de port calculés à l'étape de paiement.
Vidéo:

Comment ajouter une fonction de télécommande au palan électrique

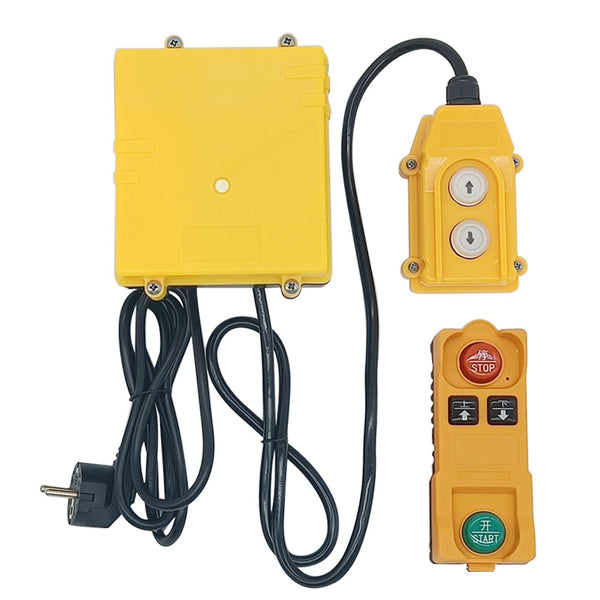

Contenu:
1 x Boîtier de commande
1 x Poignée filaire
1 x Télécommande
1 x Manuel d'utilisateur

Application:

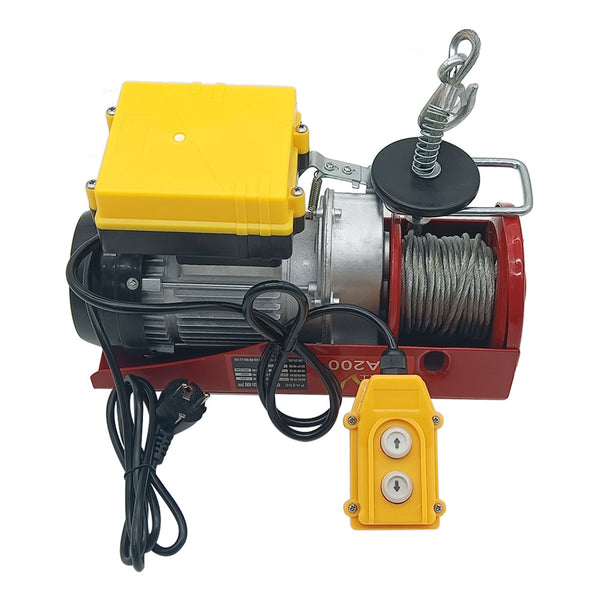

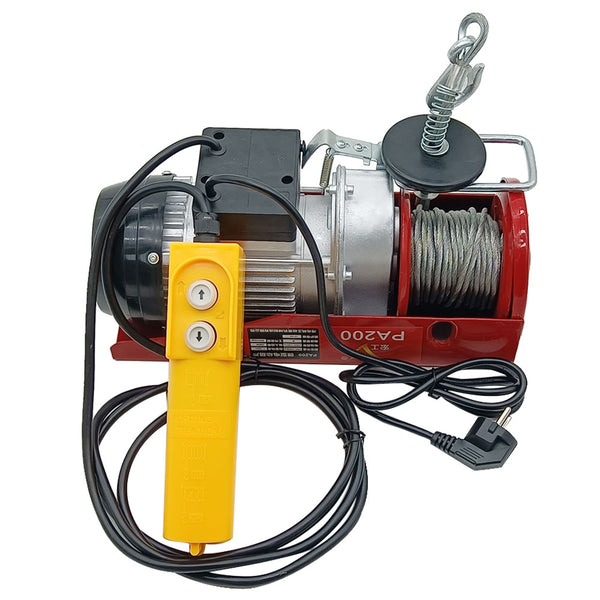

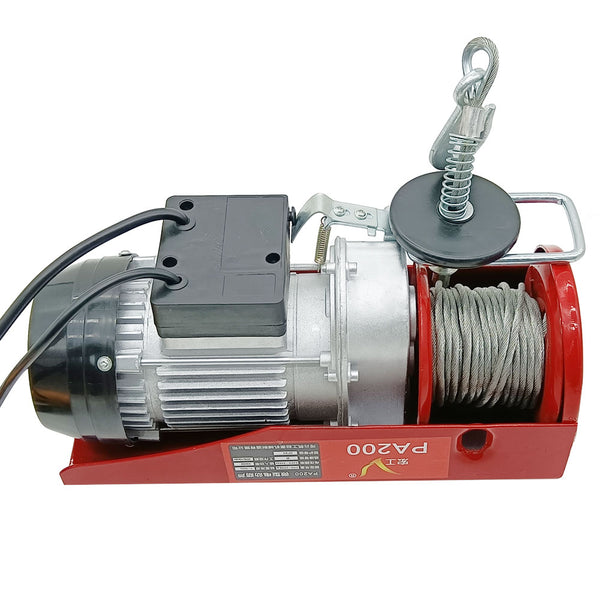

Le palan électrique est un équipement de levage léger et petit, généralement utilisé pour soulever des objets lourds. Le palan électrique se compose d'un moteur CA, d'un mécanisme de transmission, d'une poignée de commande, d'un enrouleur, d'un câble métallique et d'un crochet, et est généralement actionné par une personne utilisant une poignée filaire au sol. Il a les caractéristiques de petite taille, de poids léger, d'opération simple et d'utilisation pratique, et est utilisé dans les ménages, les entreprises industrielles et minières, le stockage, les quais et d'autres endroits.

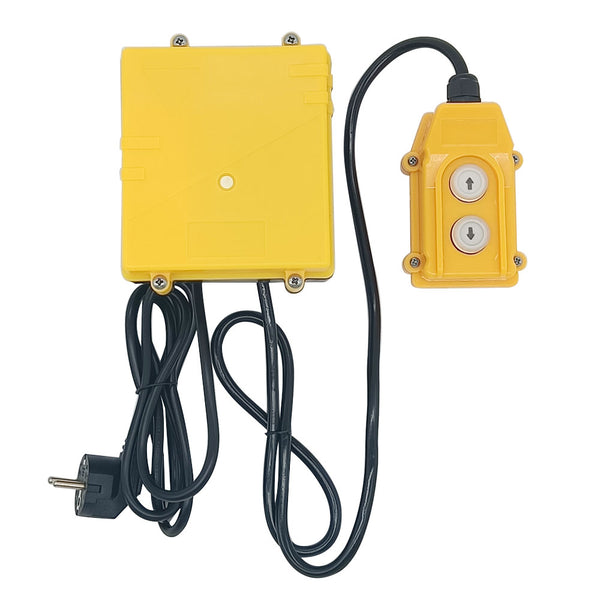

Ce kit de mise à niveau se compose d'un boîtier de commande avec une poignée de commande filaire et une télécommande. Le condensateur est placé dans le boîtier de commande, qui est également équipé d'un interrupteur de fin de course.

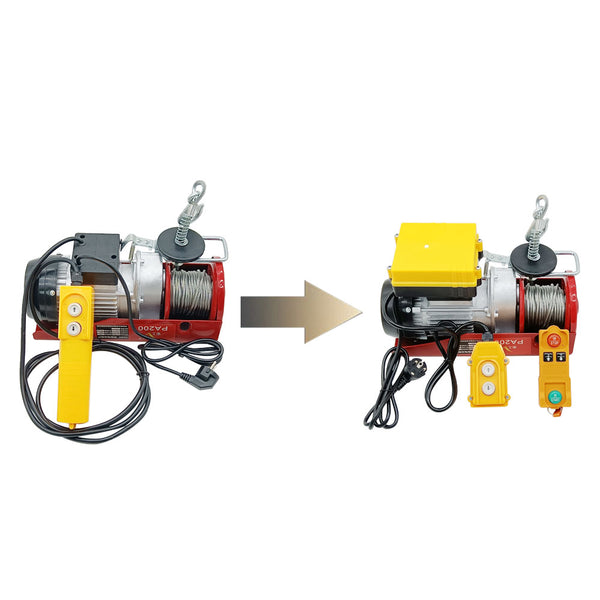

Utiliser ce kit sans fil, nous pouvons modifier le palan électrique en télécommande. De cette façon, nous pouvons utiliser à la fois la télécommande et la poignée filaire pour faire fonctionner le palan électrique, ce qui est plus pratique à utiliser.

Caractéristiques :
Commande sans fil, facile à installer.
Alimentation universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Double contrôle haut et bas.
Condensateurs intégrés dans le boîtier de commande.
Signal stable, aucune crainte d'interférence. Le signal puissant peut traverser le mur, ce qui permet de réaliser une télécommande à distance de 100 mètres.
La télécommande utilise des coussinets en caoutchouc étanches et une coque de qualité IP65, ce qui augmente considérablement les performances d'étanchéité, de protection contre la poussière et de chute.
Puces importées de haute qualité, longue durée de vie.

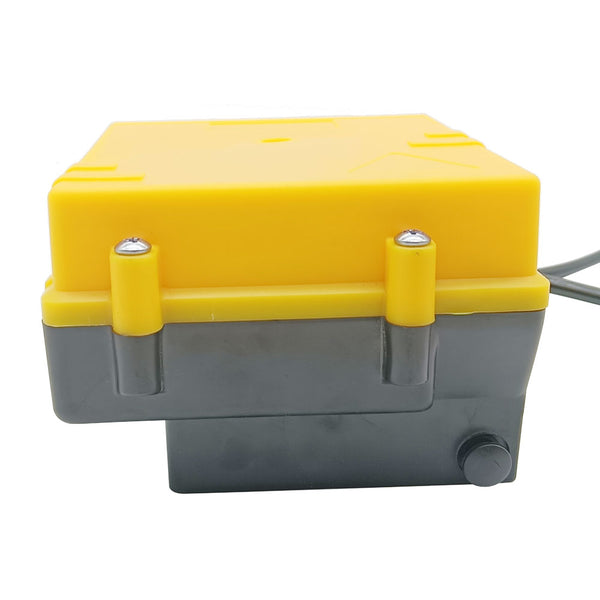

Il y a un interrupteur de fin de course sur le boîtier de commande. Lorsque le palan électrique atteint une certaine hauteur dangereuse, il s'arrête automatiquement pour améliorer la sécurité.

Paramètres de la télécommande :
Modèle : 0020802
Canal / Bouton : 4
Symbole du bouton : <START>, <STOP>, <UP>, <DOWN>
Coque : nylon renforcé de fibre de verre
Distance de contrôle : 100 mètres
Code de sécurité : 32 chiffres (4,2 milliards de groupes), ne jamais répéter
Classe de protection : IP65

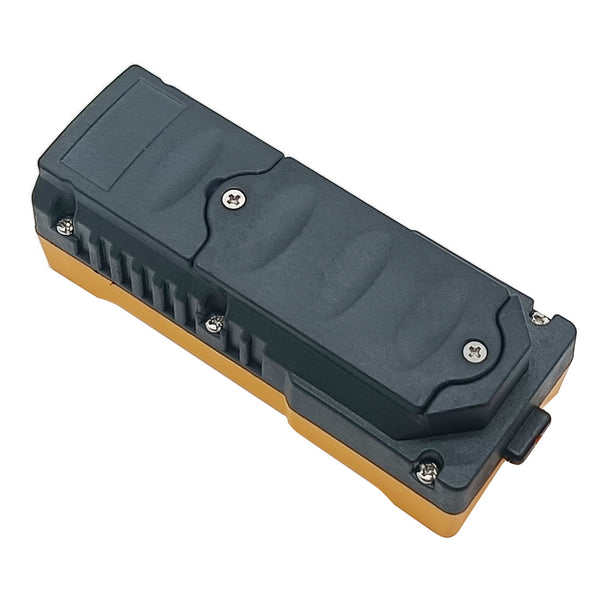

Alimentation de l'émetteur : 2 piles AA
Plage de température : -40°C~ +85°C
Poids : 200g

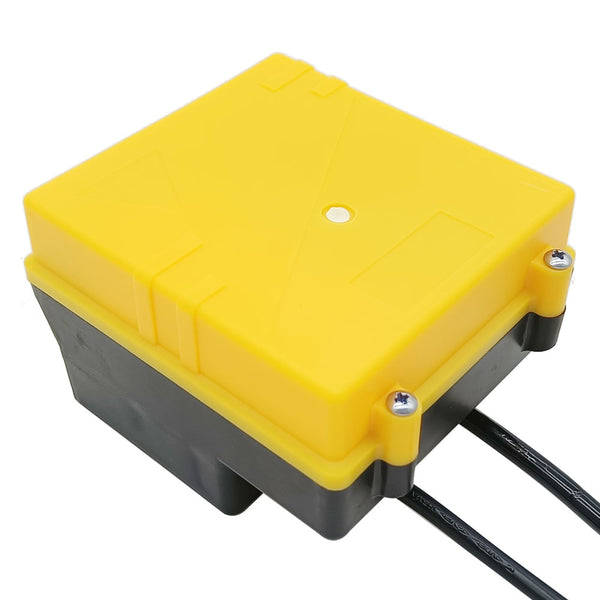

Paramètres de la boîte de commande :
Coque : nylon renforcé de fibre de verre
Gamme de fréquences : UHF : 310-331 MHz : UHF : 446 MHz
Canaux : 128 (peut changer automatiquement de canal pour éviter les interférences entre les canaux)
Code de sécurité : 32 chiffres (4,2 milliards de groupes), ne jamais répéter
Classe de protection : IP65
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Plage de température : -40°C~ +85°C
Antenne anti-brouillage en cuivre pur : réception du signal plus forte et capacité anti-brouillage supérieure.
Relais 40A haute puissance, longue durée de vie.

Comment installer le nouveau boîtier de commande sur palan électrique :
1) Retirez le couvercle avec le fil de connexion et la poignée de la boîte de jonction d'origine du palan électrique.

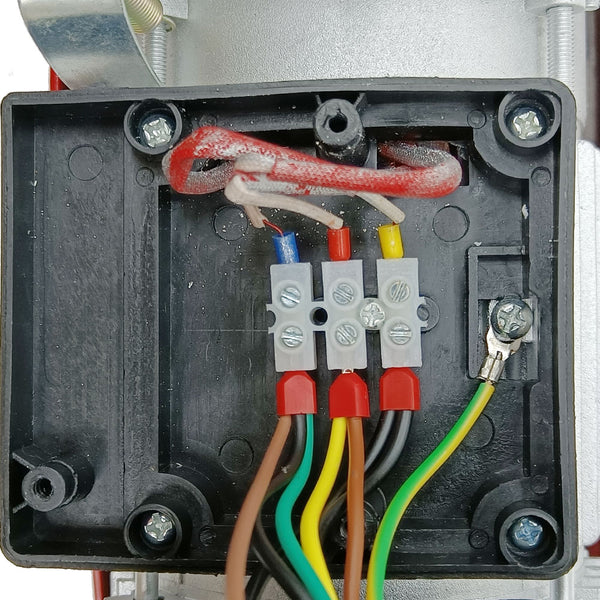

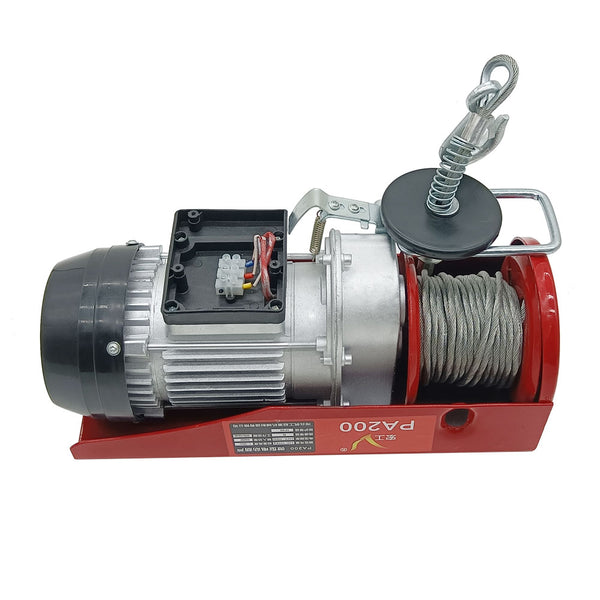

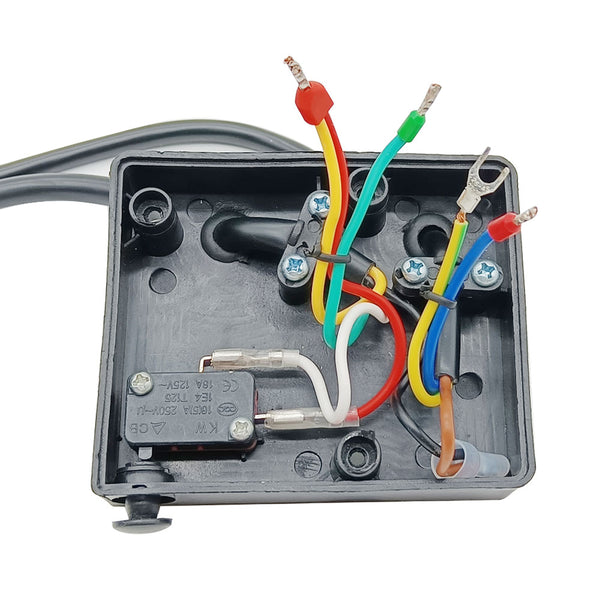

Le palan électrique a une boîte de jonction, nous avons ouvert le couvercle pour voir divers fils de connexion et un interrupteur de fin de course. Trois fils sont connectés au moteur via un connecteur de fil et l'autre fil de terre est connecté au boîtier métallique.

2) Installez le nouveau boîtier de commande sur le palan électrique :

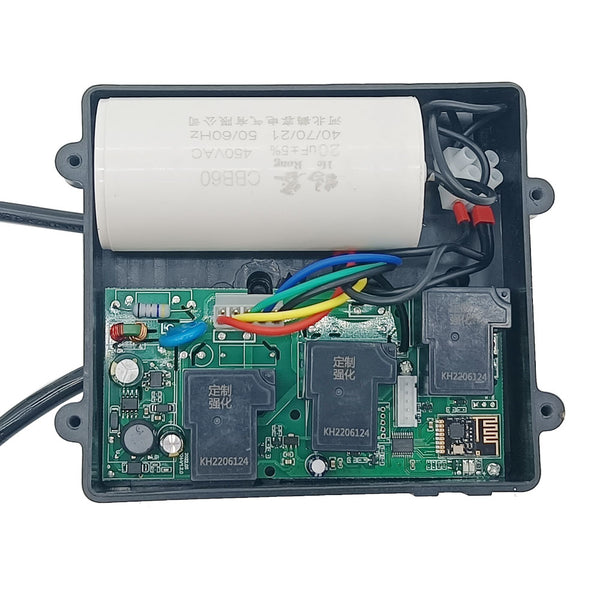

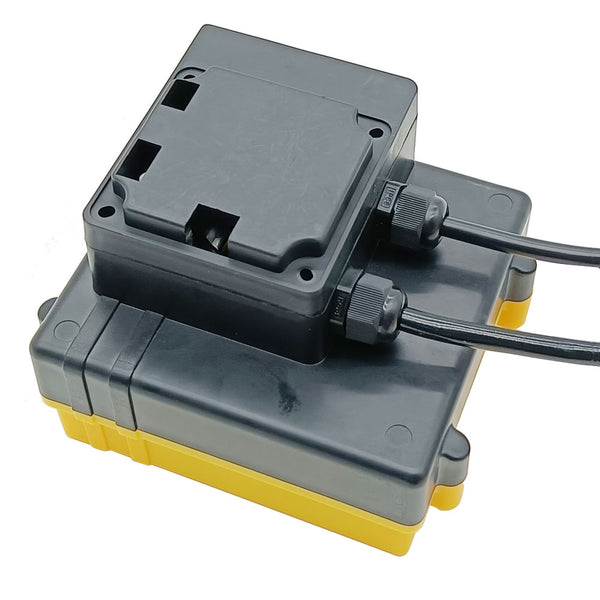

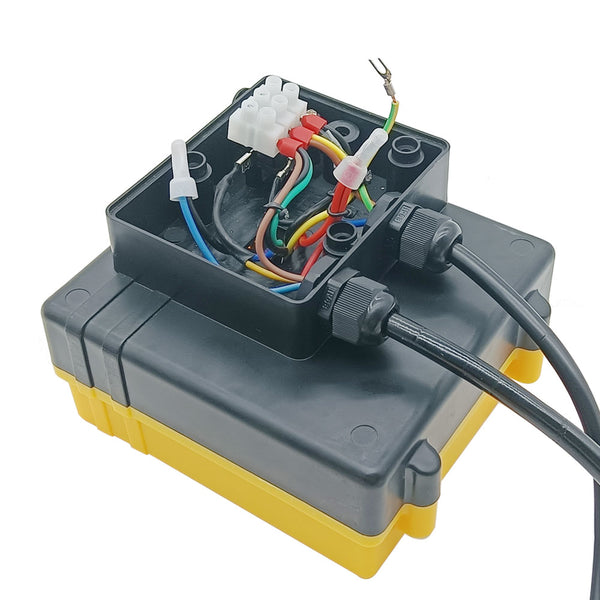

Retirez le couvercle noir du boîtier de commande, vous pouvez voir des fils et un connecteur de fil, et vous pouvez également voir un même interrupteur de fin de course.

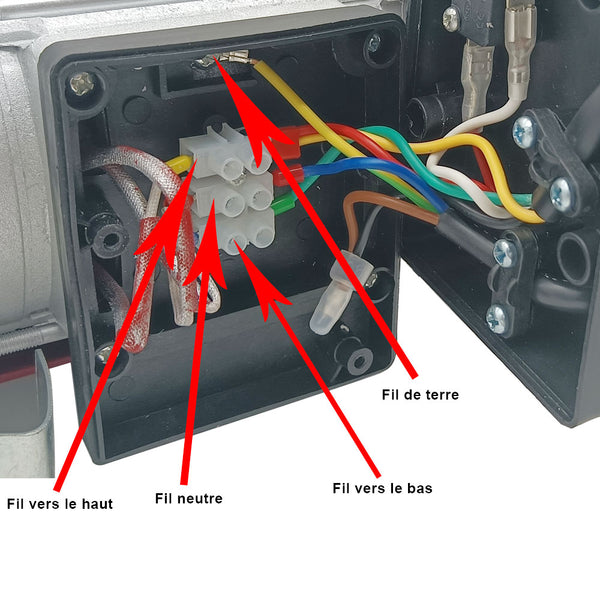

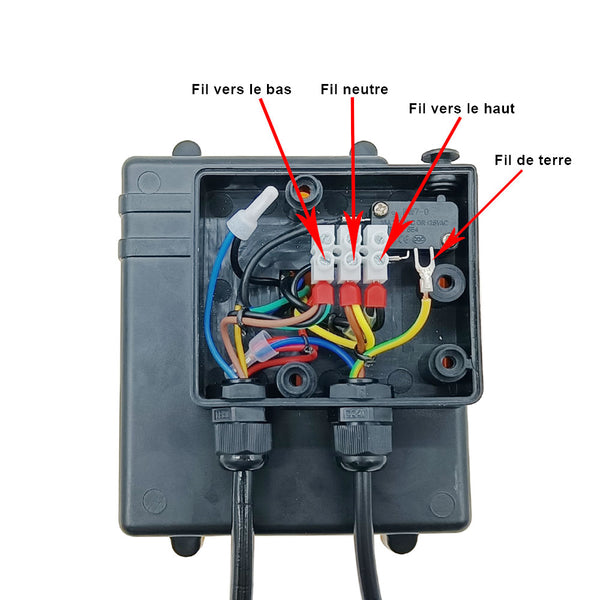

Connectez le fil de terre, le fil neutre, le fil ascendant et le fil descendant de ce nouveau boîtier de commande au fil de terre, au fil neutre, au fil ascendant et au fil descendant du palan électrique respectivement. Connectez ce nouveau boîtier de commande comme indiqué :

Comment faire fonctionner le palan électrique avec ce nouveau boîtier de commande :

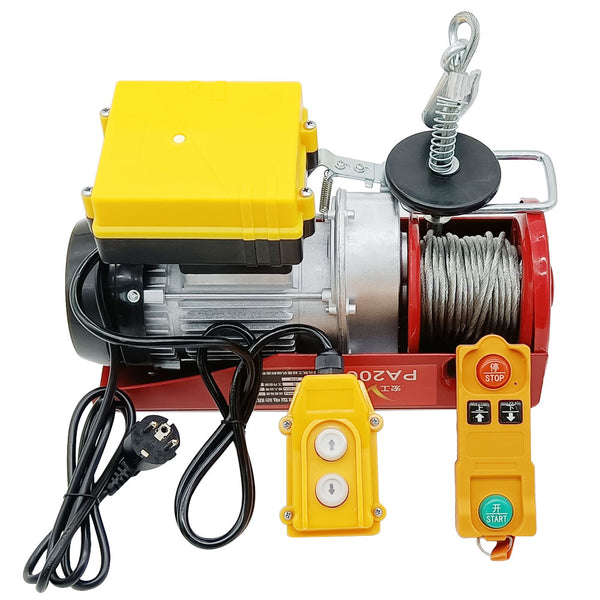

Le palan électrique peut être commandé par la télécommande et par la poignée câblée en même temps.
1) Par la poignée :

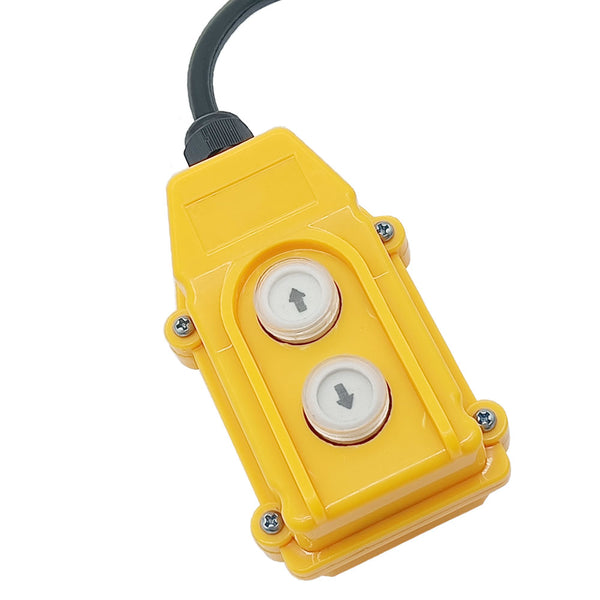

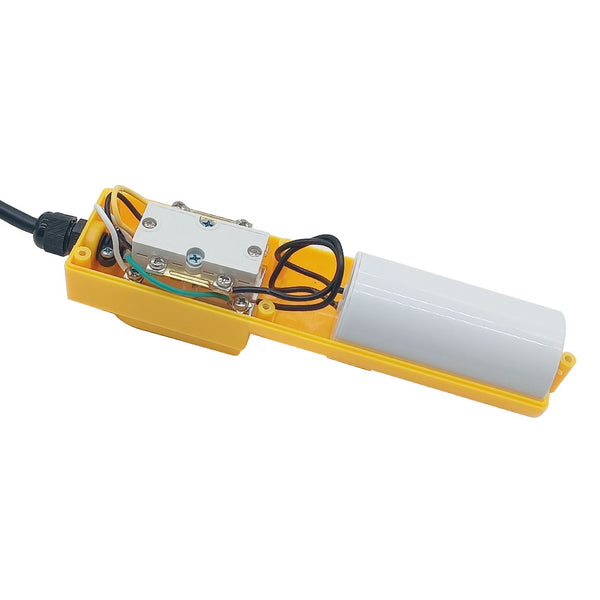

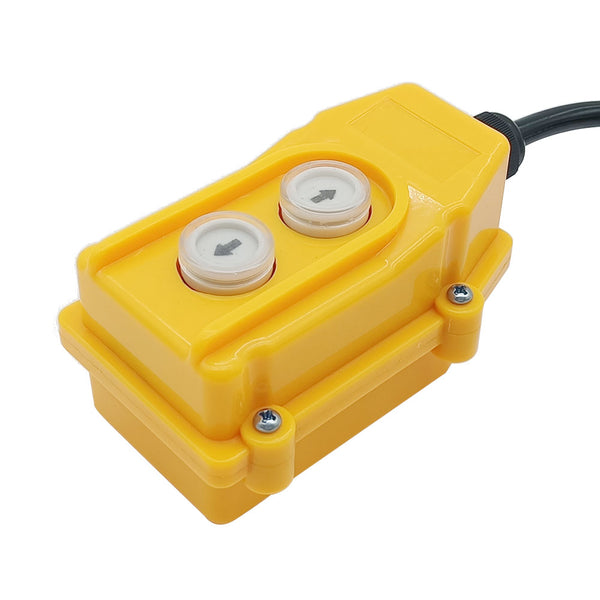

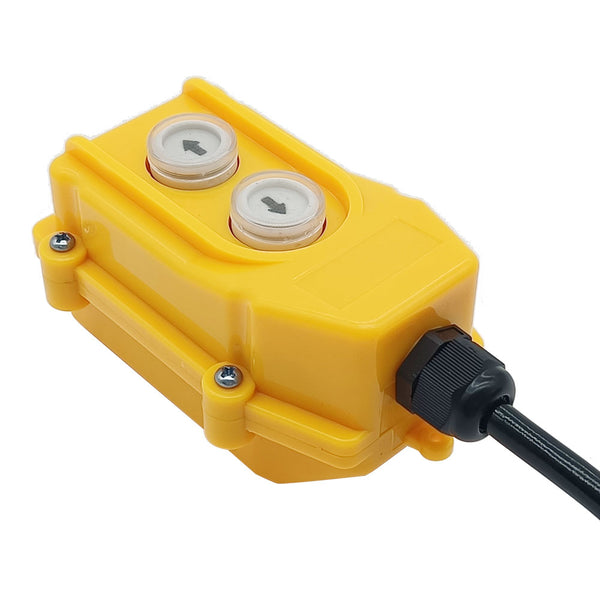

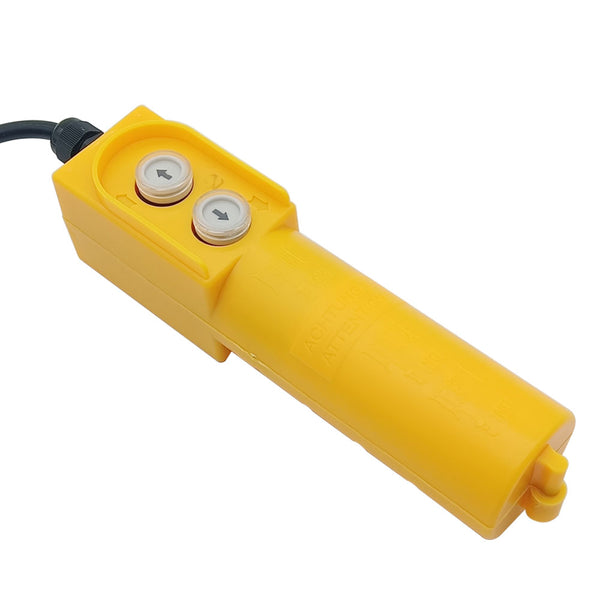

La poignée de commande comporte deux boutons.
Appuyez et maintenez le bouton <UP> de la poignée, le crochet se lèvera.
Appuyez et maintenez le bouton <DOWN> de la poignée, le crochet tombera.

2) Par la télécommande :

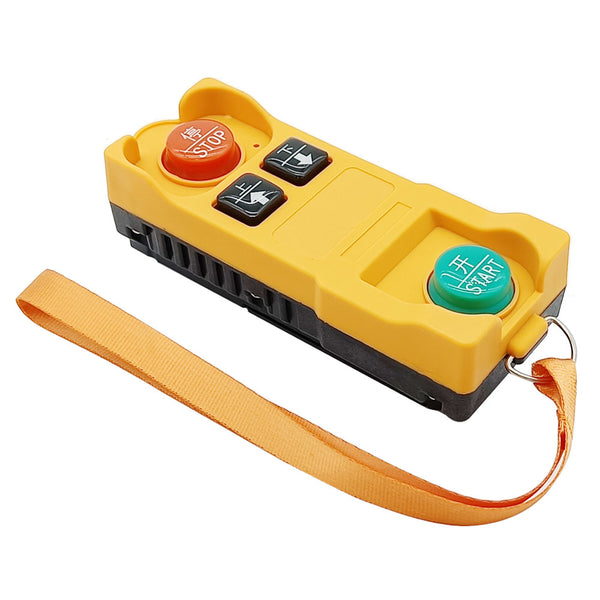

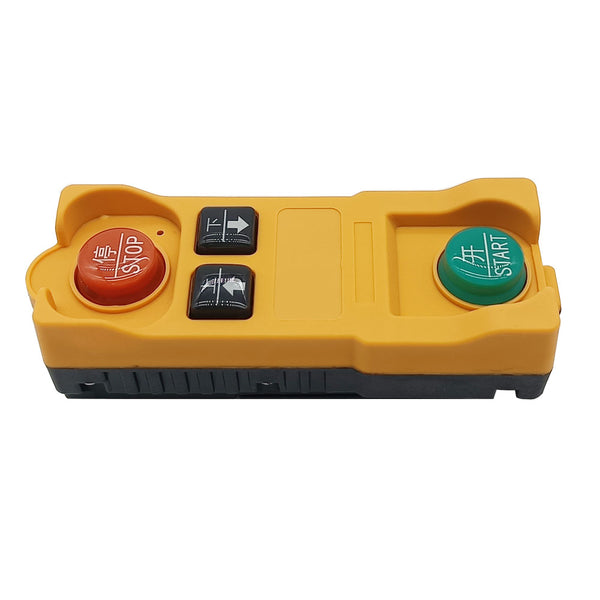

La télécommande sans fil comporte quatre boutons : <START>, <STOP>, <UP>, <DOWN>.
Appuyez d'abord sur le bouton <START>, puis vous pouvez utiliser le bouton <UP> ou le bouton <DOWN> pour faire fonctionner le palan électrique.
Appuyez et maintenez le bouton <UP>, le crochet se lèvera.
Appuyez et maintenez enfoncé le bouton <DOWN>, le crochet tombera.
Remarque : Une fois que nous avons appuyé sur le bouton <STOP>, nous ne pouvons plus utiliser le bouton <UP> ou le bouton <DOWN> pour actionner le palan électrique, ce qui évite les déclenchements intempestifs.

Comment correspondre la télécommande au contrôleur :
Remarque : Nous avons couplé la télécommande au contrôleur avant qu'elle ne quitte l'usine, de sorte que vous n'avez pas besoin de refaire cette opération.
1) Débranchez l’alimentation du contrôleur.
2) Appuyez et maintenez enfoncés les boutons <STOP> et <DOWN> de la télécommande en même temps jusqu'à ce que les voyants rouge et vert de la télécommande clignotent alternativement.
3) Mettez immédiatement le contrôleur sous tension, et le voyant de la télécommande s'éteindra immédiatement. Vous pouvez ensuite relâcher les boutons <STOP> et <DOWN>.
4) Appuyez sur le bouton <START> de la télécommande, vous pouvez ensuite utiliser les boutons <UP> et <DOWN> de la télécommande pour faire fonctionner le palan électrique.
Remarque : Les boutons <STOP> et <DOWN> doivent toujours être enfoncés pendant le processus d'appairage.
