Caractéristique:
Modèle: 0020243
Type: module avec le décodage pour code fixé
Méthode de modulation: modulation d'amplitude (ASK ou OOK)
Tension de fonctionnement: CC5V
Courant de fonctionnement: 4.5mA
RF sensibilité: -95dBm

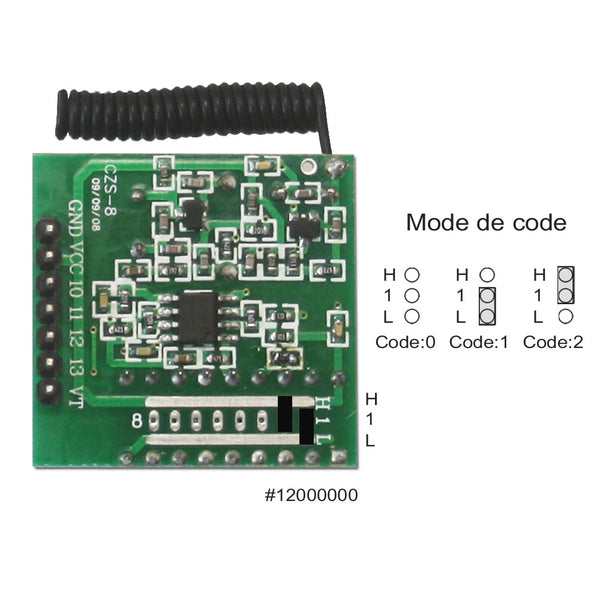

Mode de codage: code fixé pas des combinaisons de plots de soudure
Sorties de décodage: haute niveau
Températion de fonctionnement: -20°C ~ +70°C
Dimension: 30mm x 31mm x 19mm
Avec quatre sorties de décodage
Modes de contrôle: nous pouvons vous offrir le choix de bistable, vérouillé, momentané, vous pouvez en choisir une.
Fréquence: 433.92 MHz
Application:
Les modules de récepteur RF sont largement utilisés pour Emetteur & Recepteurs Sans Fil, Jouets Télécommandés, Alarmes Anti-vols, Portes de Garage, Volets Roulants, Barricades, Porte Accordéons etc.
Nota:
Il est meilleur de utiliser l‘antenne de 1/4 longueur d'onde, parce que l’antenne a une grande influence sur l’effet de réception du module; généralement utilisant 50Ω cable monoconducteur. Pour la fréquence de 433MHz, la longeur de l’antenne est environ 17cm. la position de l’antenne aussi affecte l’effet de réception du module. Lors de l’installation, l’antenne doit autant que possible être étendue et être loin de l’écrannage et les places de haute tension et d’ingérence.
La fréquence de récepteur, le mode de décodage et la résistance timing doivent être compatibles avec l’ émetteur.

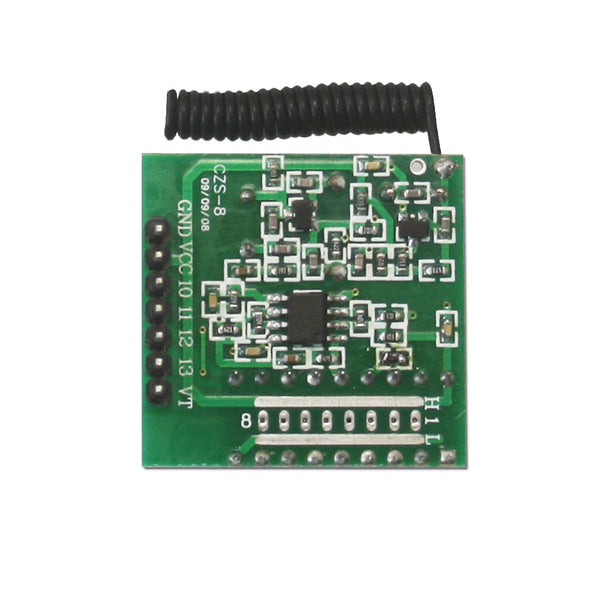

Introduction du trou (de gauche à droite)
Modèle: 0020243
Type: module avec le décodage pour code fixé
Méthode de modulation: modulation d'amplitude (ASK ou OOK)
Tension de fonctionnement: CC5V
Courant de fonctionnement: 4.5mA
RF sensibilité: -95dBm
Mode de codage: code fixé pas des combinaisons de plots de soudure
Sorties de décodage: haute niveau
Températion de fonctionnement: -20°C ~ +70°C
Dimension: 30mm x 31mm x 19mm
Avec quatre sorties de décodage
Modes de contrôle: nous pouvons vous offrir le choix de bistable, vérouillé, momentané, vous pouvez en choisir une.
Fréquence: 433.92 MHz
Application:
Les modules de récepteur RF sont largement utilisés pour Emetteur & Recepteurs Sans Fil, Jouets Télécommandés, Alarmes Anti-vols, Portes de Garage, Volets Roulants, Barricades, Porte Accordéons etc.
Nota:
Il est meilleur de utiliser l‘antenne de 1/4 longueur d'onde, parce que l’antenne a une grande influence sur l’effet de réception du module; généralement utilisant 50Ω cable monoconducteur. Pour la fréquence de 433MHz, la longeur de l’antenne est environ 17cm. la position de l’antenne aussi affecte l’effet de réception du module. Lors de l’installation, l’antenne doit autant que possible être étendue et être loin de l’écrannage et les places de haute tension et d’ingérence.
La fréquence de récepteur, le mode de décodage et la résistance timing doivent être compatibles avec l’ émetteur.
Introduction du trou (de gauche à droite)
| Trou | Nom | Fonctionnement |
| 1 | VT | reconnaissance effective de sortie de décodage |
| 2~5 | 13~10 | sortie de datas |
| 6 | VCC | anote d’alimentation |
| 7 | GND | cathote d’alimentation |
