Contenu:
1 x Récepteur: S1UA-DC-ANT3
1 x Émetteur: CK-DC
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 0023012) comprend un émetteur (CK-DC) et un récepteur (S1UA-DC-ANT3). Il est utilisé pour contrôler sans fil un autre appareil CC / CA via un signal de sortie de tension CC 8~15 V / 15~26 V provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mode de travail: Interblocage
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

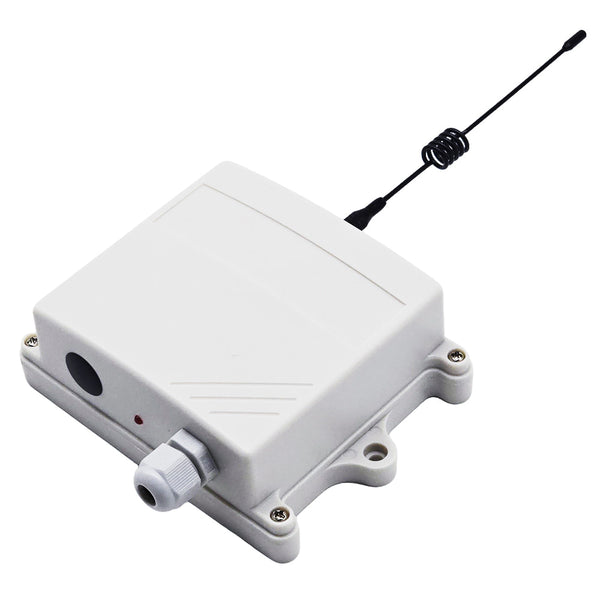

Paramètres du récepteur S1UA-DC-ANT3:
Paramètres de l'émetteur CK-DC :
Principe de fonctionnement:
L'émetteur CK-DC est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CC 12~24V. Il dispose de 2 câbles d'entrée pour connecter un signal de tension CC provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CC, le lampe CC ou d’autres équipements CC.
Lorsqu'une tension CC est appliquée aux câbles d'entrée, il émet un signal sans fil "ON". Lorsque les câbles d'entrée cessent d'obtenir une tension CC, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CC ou un signal de sortie CC d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CC ou CA A par le signal CC 12~24V de l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CC de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
1 x Récepteur: S1UA-DC-ANT3
1 x Émetteur: CK-DC
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 0023012) comprend un émetteur (CK-DC) et un récepteur (S1UA-DC-ANT3). Il est utilisé pour contrôler sans fil un autre appareil CC / CA via un signal de sortie de tension CC 8~15 V / 15~26 V provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Mode de travail: Interblocage

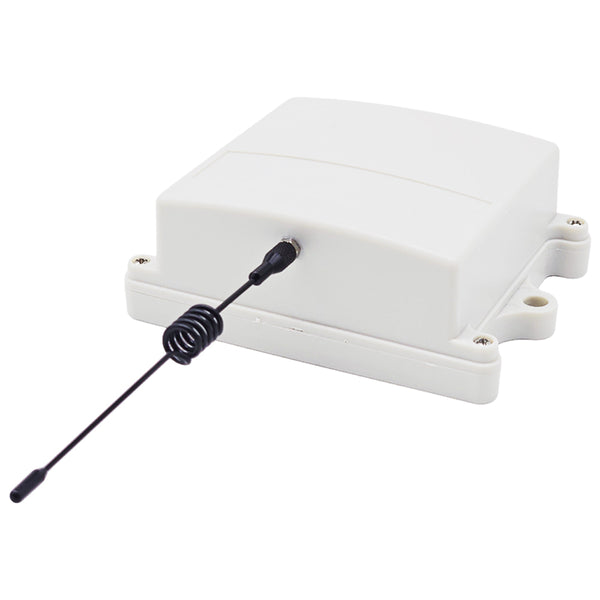

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

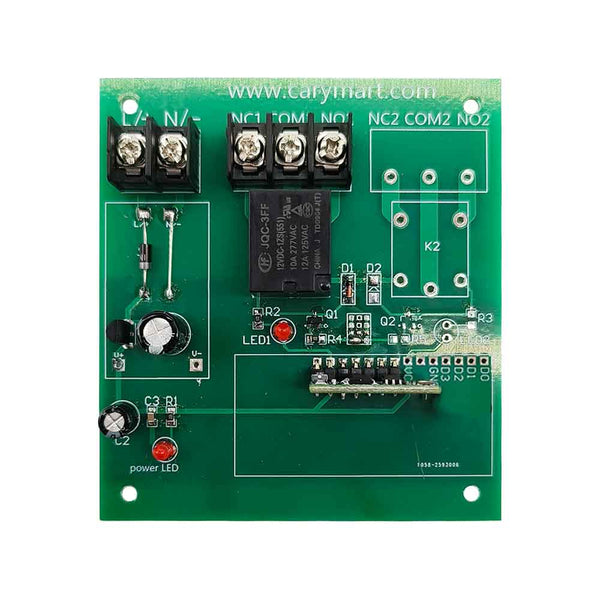

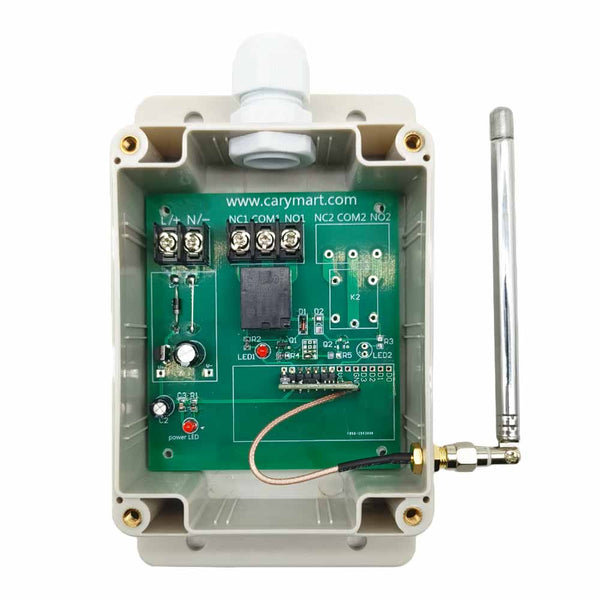

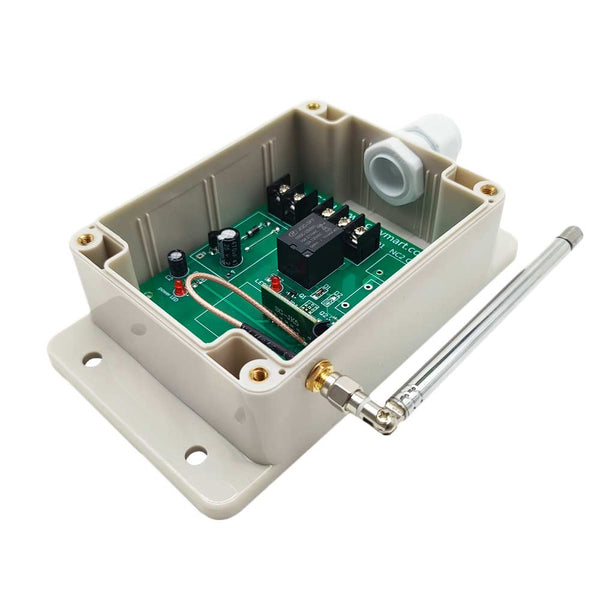

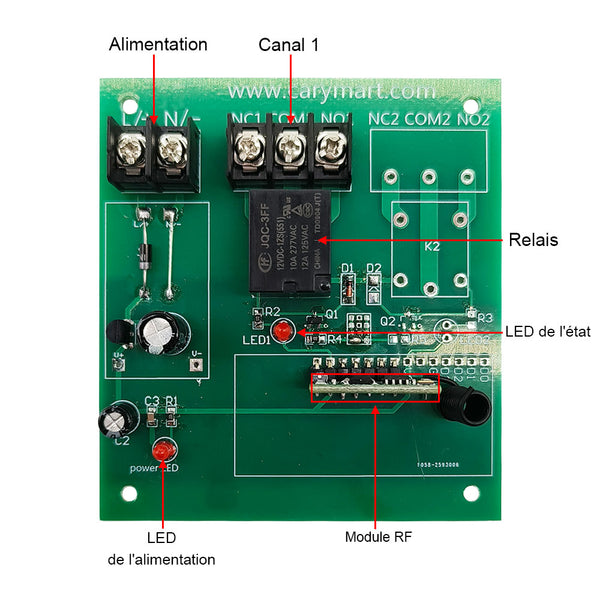

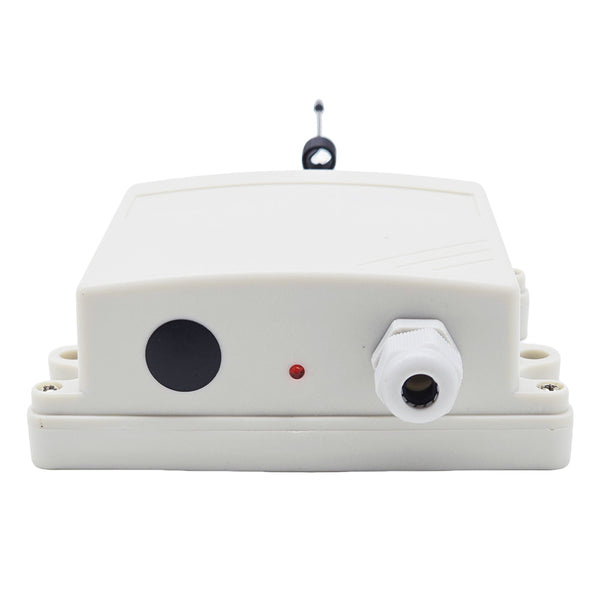

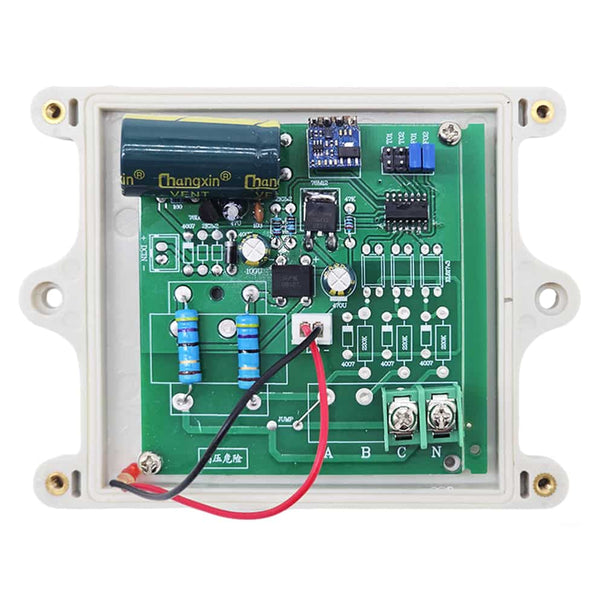

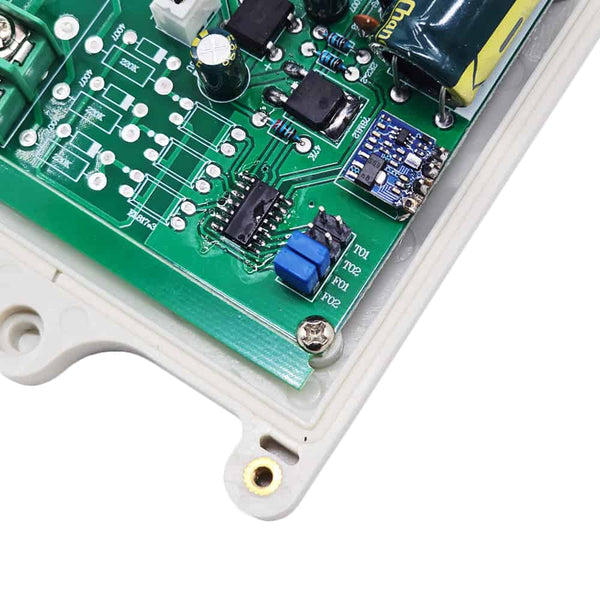

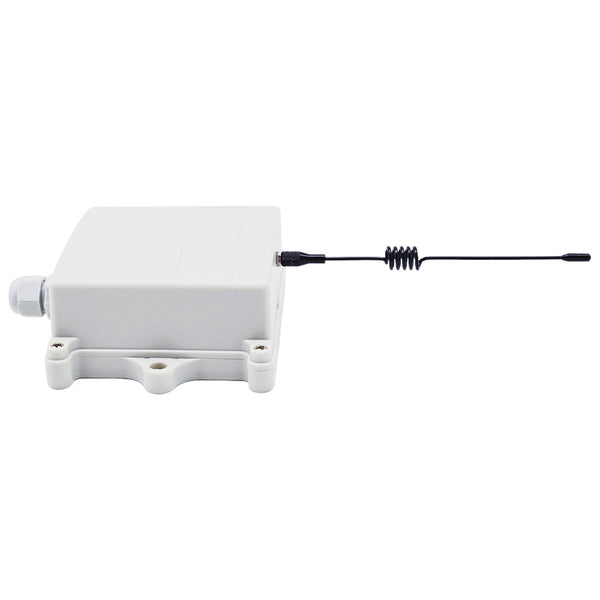

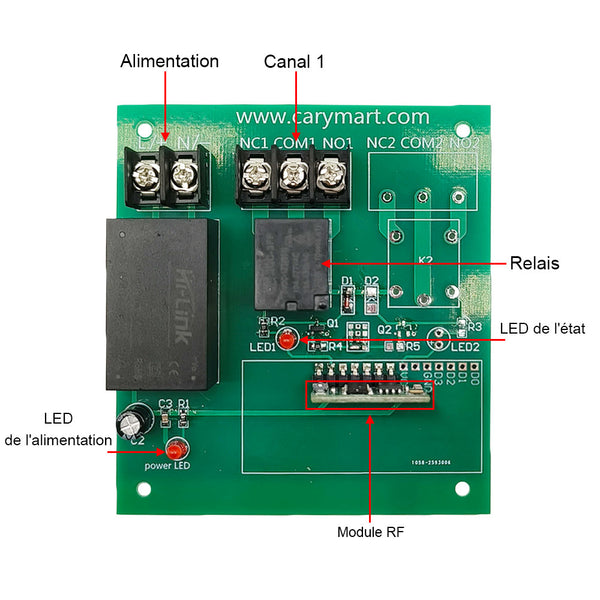

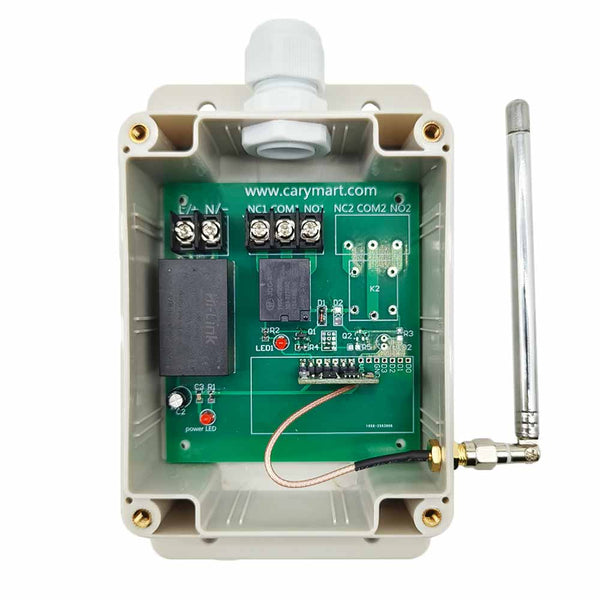

Paramètres du récepteur S1UA-DC-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 6VCC (modèle S1UA-DC06), ou 9±1VCC (modèle S1UA-DC09), ou 12±1VCC (modèle S1UA-DC12), ou 24±2VCC (modèle S1UA-DC24) (spécifiée lors de la commande) |
| Fréquence de travail | 433.92MHz |
| Type de sortie | Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées) |
| Canal | 1 Canal |
| Capacité de charge | 240VCA ou 28VCC, Max 10A/chaque canal |
| Modes de travail | Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 88 x 80 x 18 mm |

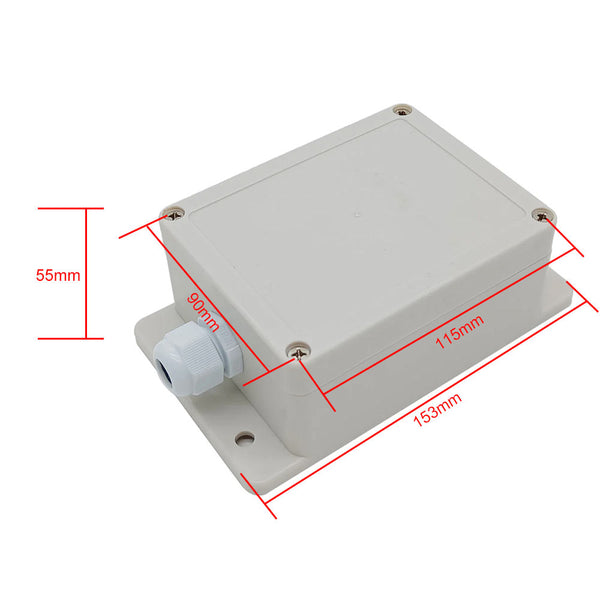

| Dimension de Case | 153 x 90 x 55 mm |

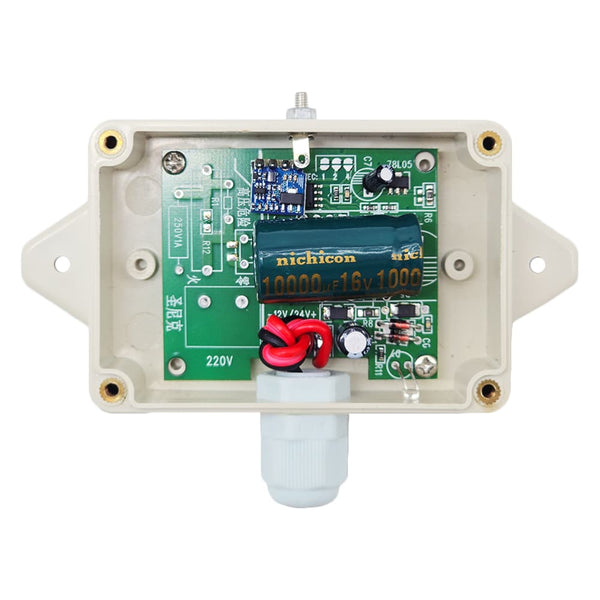

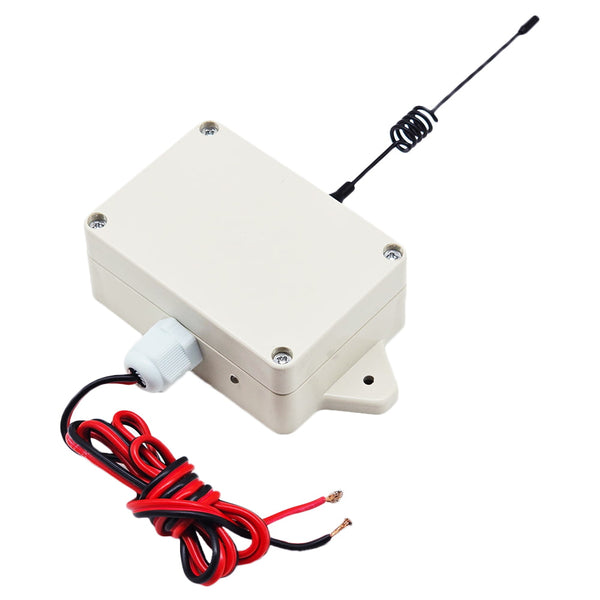

Paramètres de l'émetteur CK-DC :
| Paramètres | Détails |
|---|---|
| Voltage de travail | CC 12~24V |
| Méthode de déclenchement | Lorsque les câbles d'entrée obtiennent le signal de
tension CC, l'émetteur émet un signal sans fil "ON". Lorsque les câbles d'entrée perdent le signal de tension CC, l'émetteur émet immédiatement un signal sans fil "OFF" . |
| Fréquence de travail | 433.92MHz (315 MHz personnalisable) |
| Distance d’émission | 500m / 1500ft (théoriquement) |
| Dimension de PCB | 56 x 45 x 19 mm |
| Dimension de Case | 83 x 58 x 34 mm |
Principe de fonctionnement:

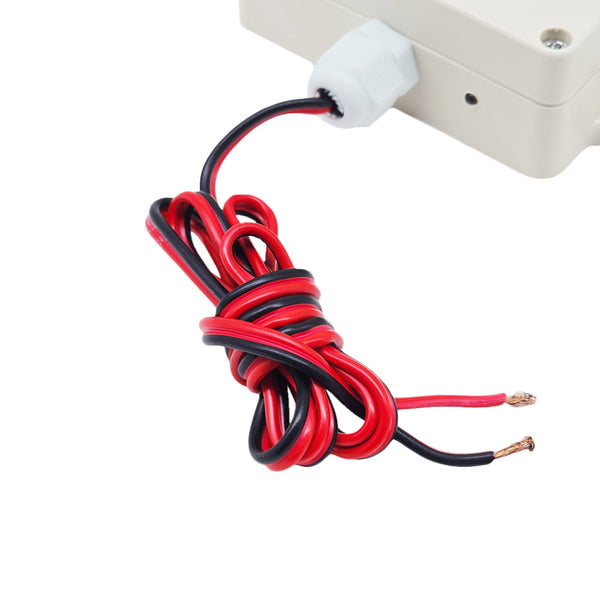

L'émetteur CK-DC est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CC 12~24V. Il dispose de 2 câbles d'entrée pour connecter un signal de tension CC provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CC, le lampe CC ou d’autres équipements CC.
Lorsqu'une tension CC est appliquée aux câbles d'entrée, il émet un signal sans fil "ON". Lorsque les câbles d'entrée cessent d'obtenir une tension CC, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CC ou un signal de sortie CC d'un appareil.

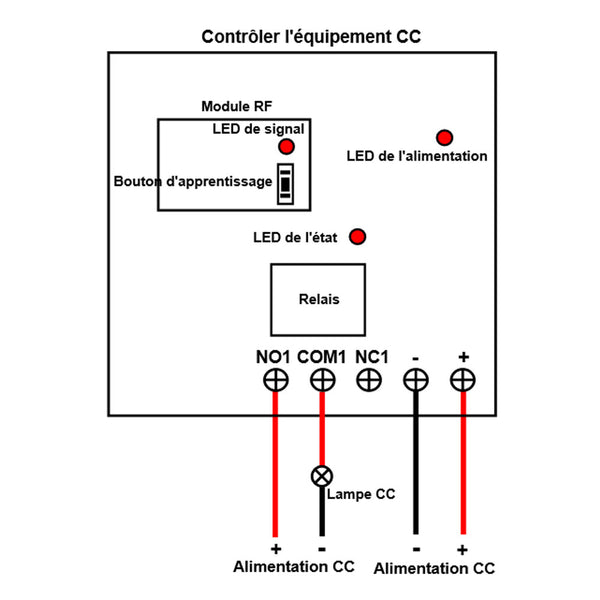

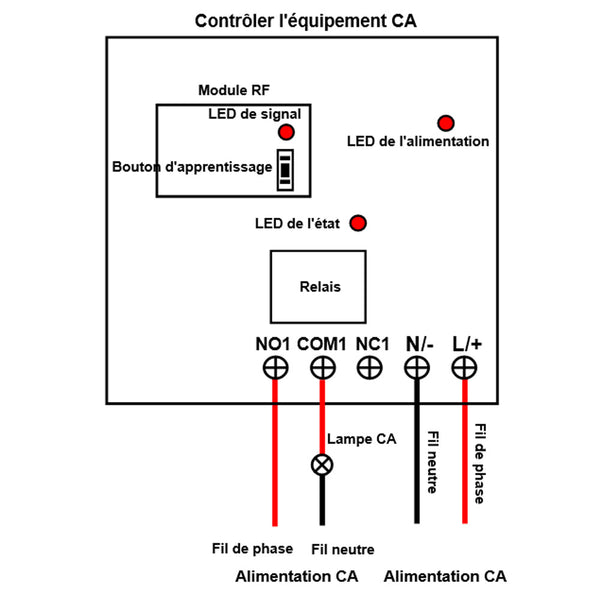

Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CC ou CA A par le signal CC 12~24V de l'équipement B, faire comme suivant:

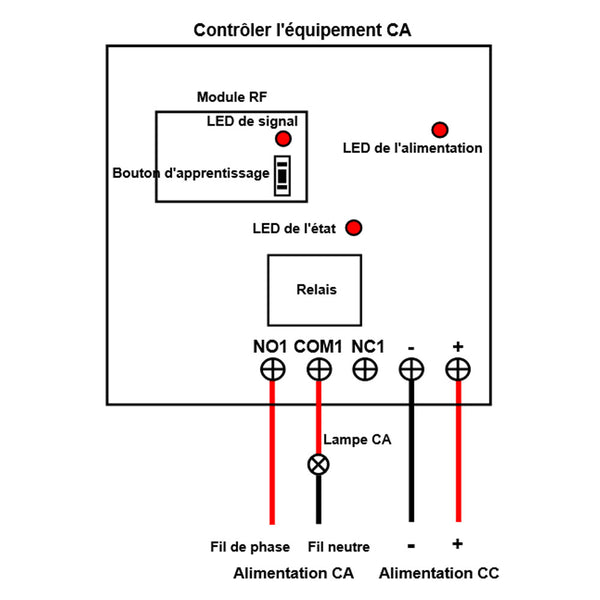

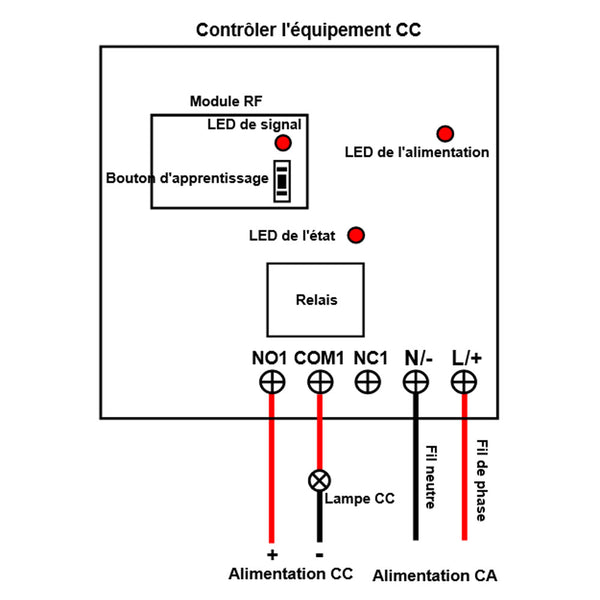

1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CC de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
