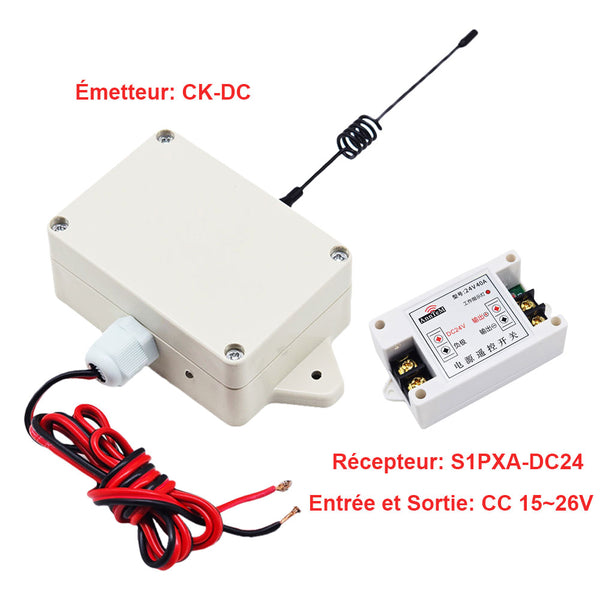

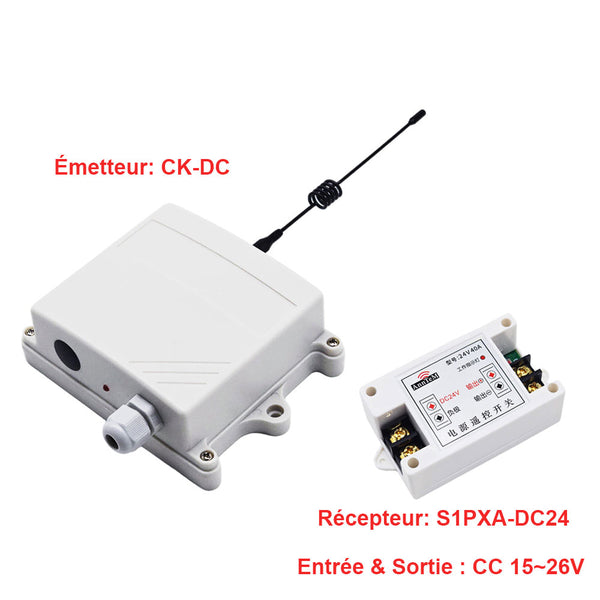

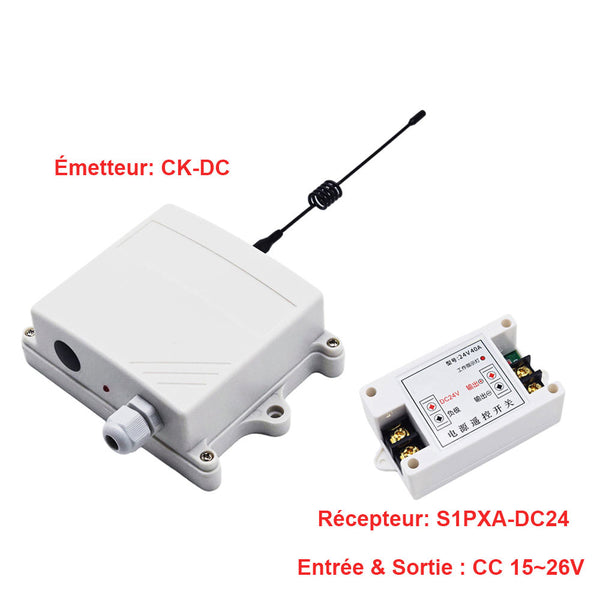

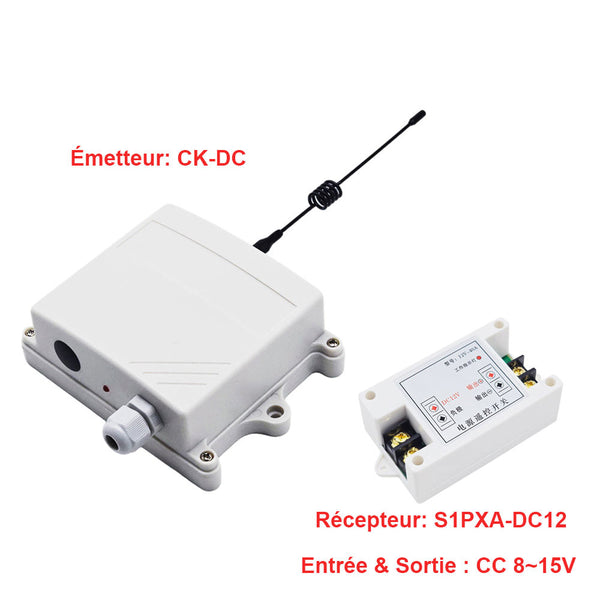

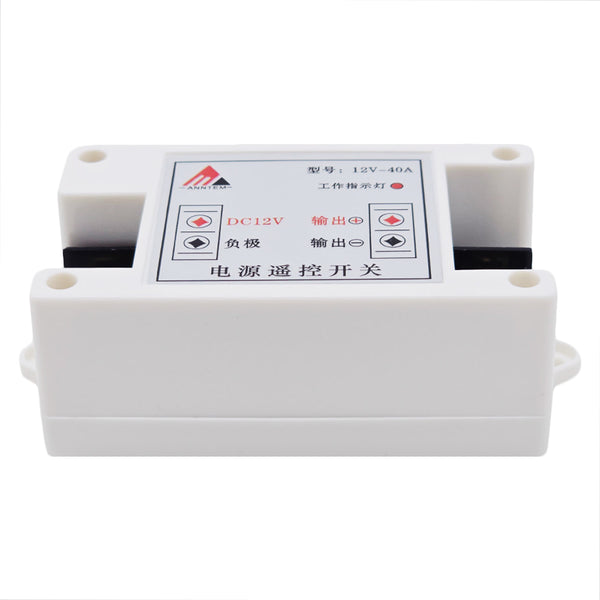

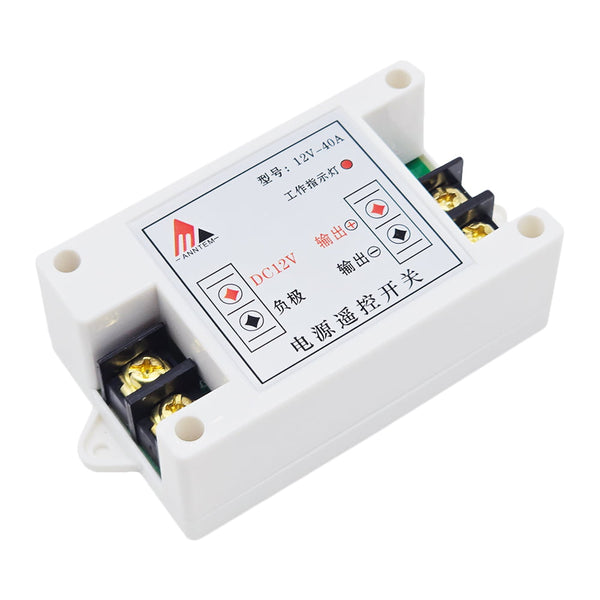

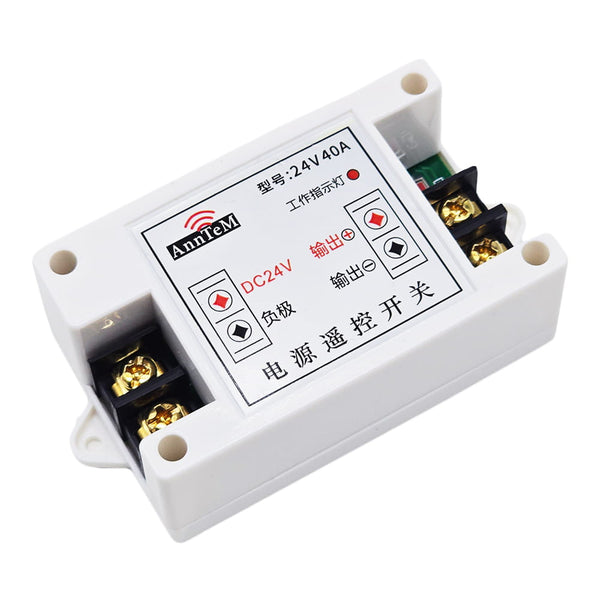

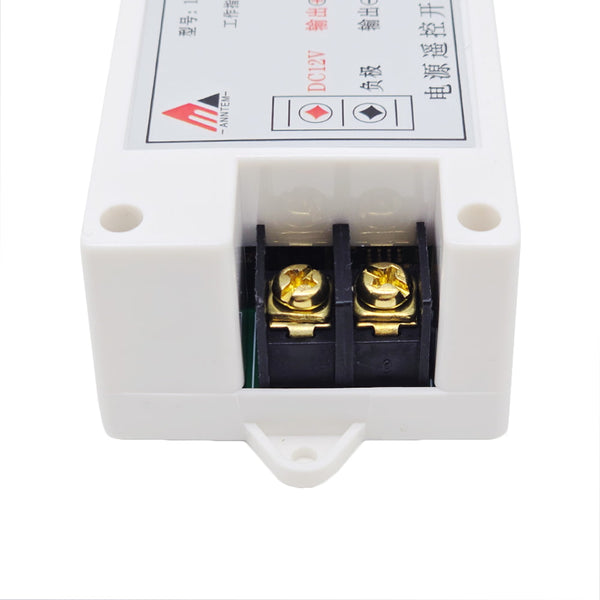

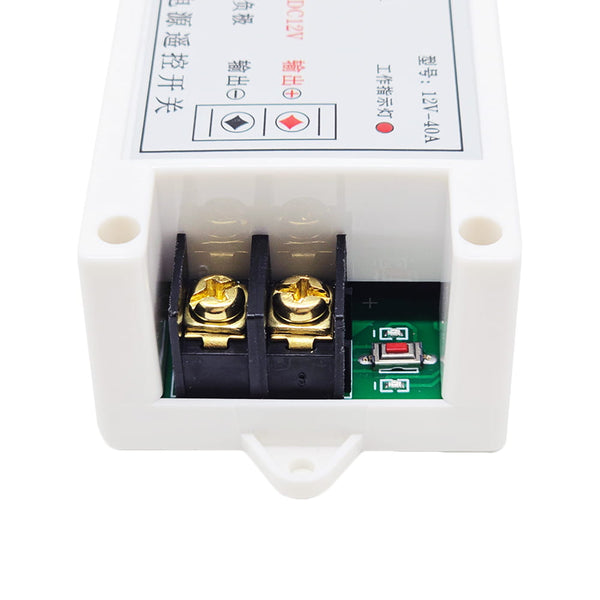

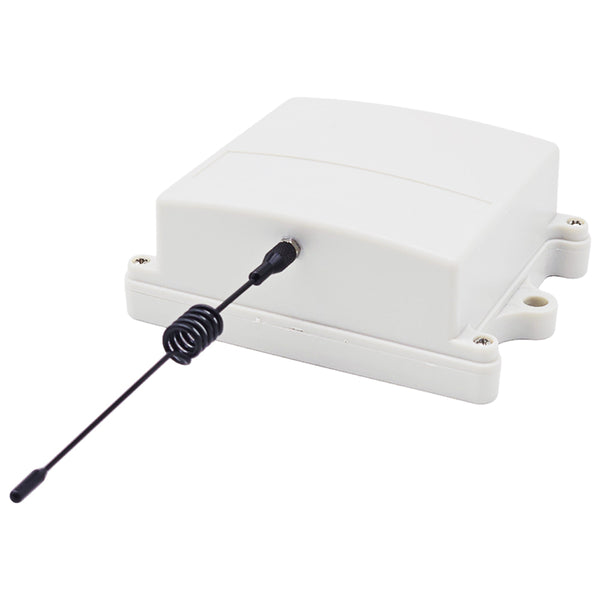

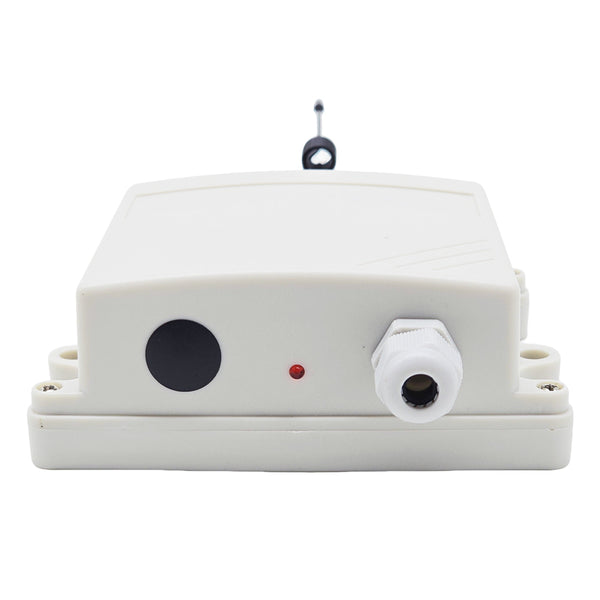

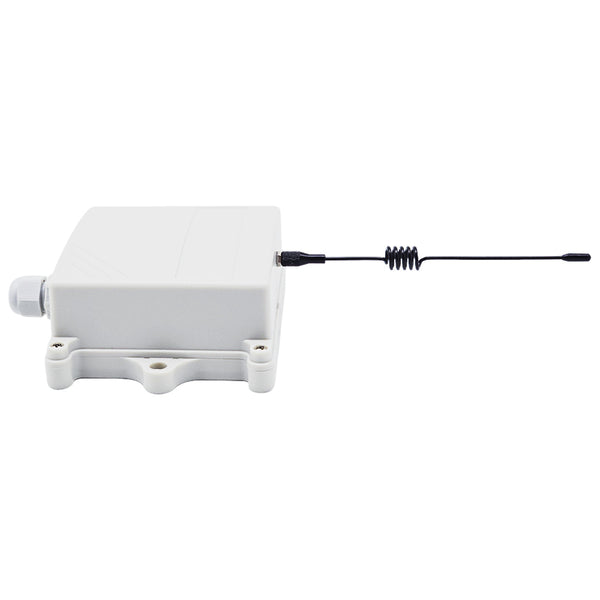

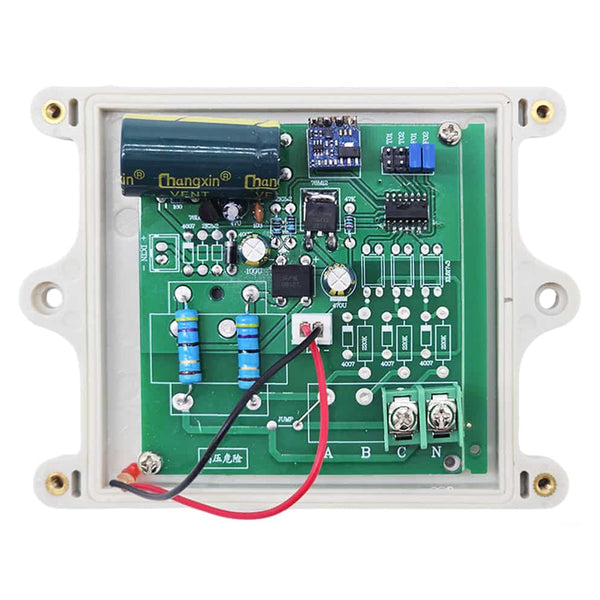

1 x Récepteur: S1PXA-DC12 / S1PXA-DC24

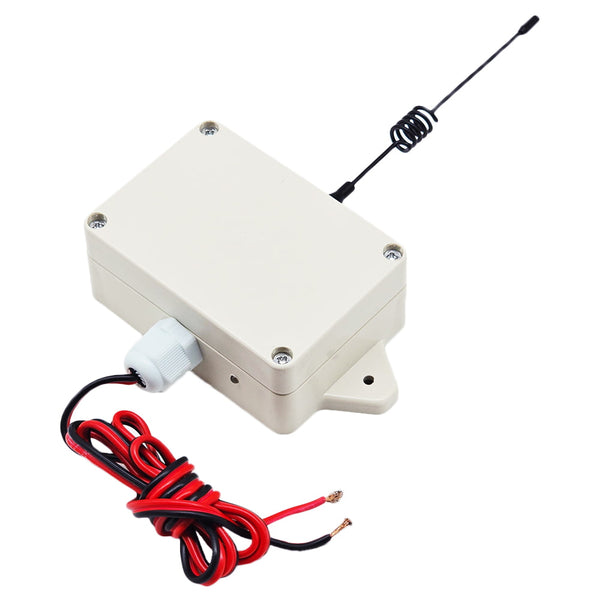

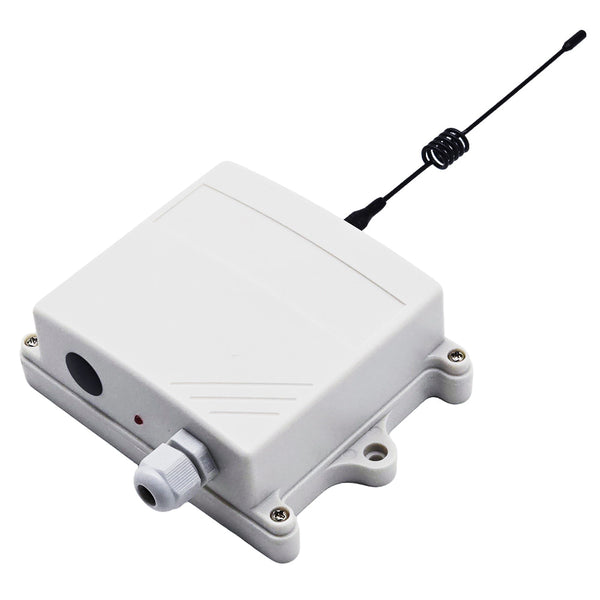

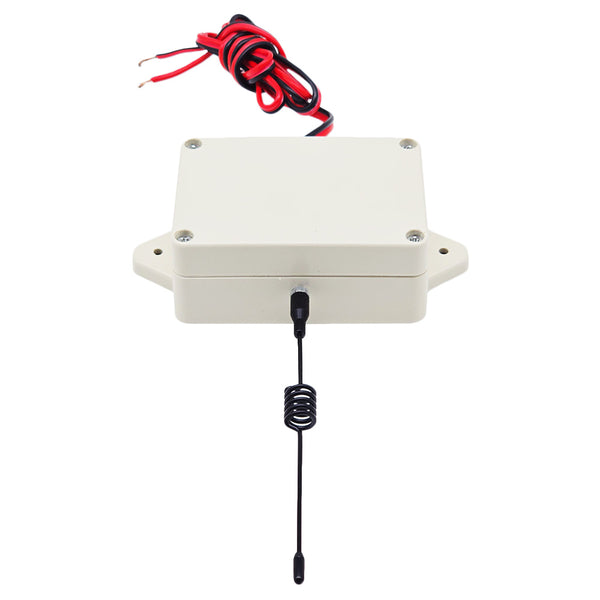

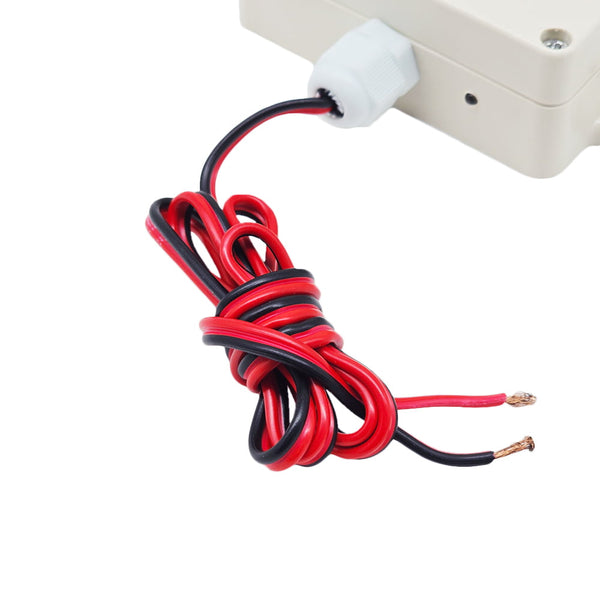

1 x Émetteur: CK-DC
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 0023006) comprend un émetteur (CK-DC) et un récepteur (S1PXA-DC). Il est utilisé pour contrôler sans fil un autre appareil CC via un signal de sortie de tension CC 8~15 V / 15~26 V provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Deux versions de tension de fonctionnement: CC 8~15V ou 15~26V en option.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de CC 8~15V ou 15~26V.
Haute Puissance: La charge maximale est 30A.
Mode de travail : Interblocage
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

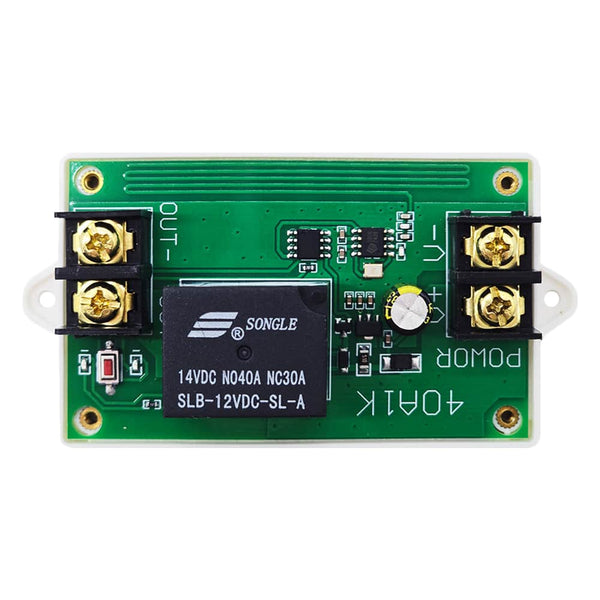

Paramètres du récepteur S1PXA-DC12 / S1PXA-DC24 :
Paramètres de l'émetteur CK-DC :
Principe de fonctionnement:
L'émetteur CK-DC est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CC 12~24V. Il dispose de 2 câbles d'entrée pour connecter un signal de tension CC provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CC, le lampe CC ou d’autres équipements CC.
Lorsqu'une tension CC est appliquée aux câbles d'entrée, il émet un signal sans fil "ON". Lorsque les câbles d'entrée cessent d'obtenir une tension CC, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CC ou un signal de sortie CC d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CC A par le signal CC 12~24V de l'équipement B, faire comme suivant:

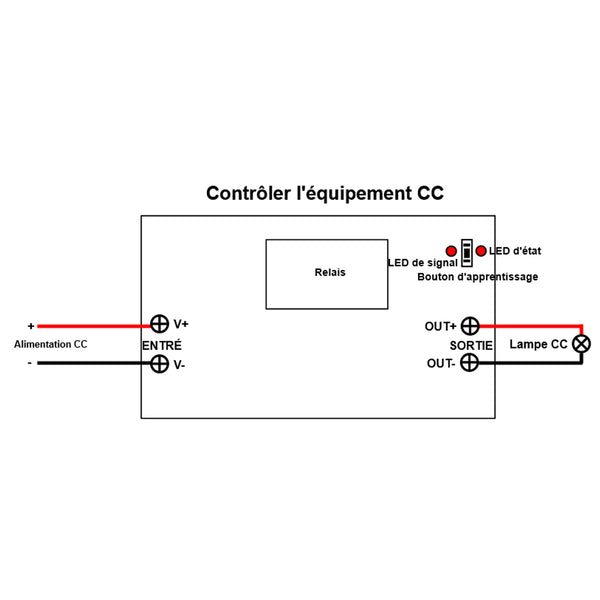

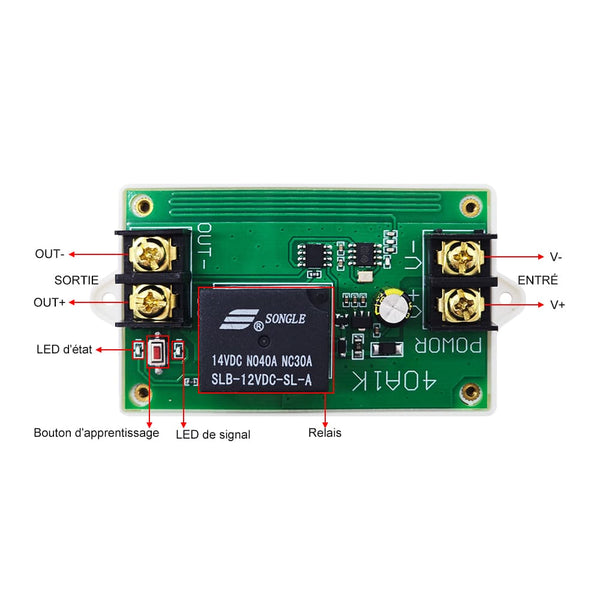

1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CC de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CC à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
Comment régler la résistance d'oscillation de l'émetteur :

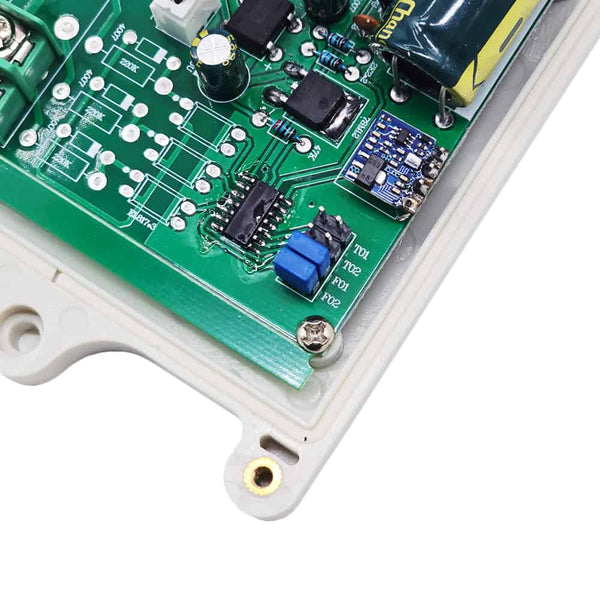

Court-circuiter les deux broches de F02 avec un capuchon de cavalier, la résistance de l'oscillateur est réglée à 1,5 MΩ.
Ne court-circuiter pas les deux broches de F01 et F02, la résistance de l'oscillateur est réglée à 2,2 MΩ.
Court-circuiter les deux broches de F01 avec un capuchon de cavalier, la résistance de l'oscillateur est réglée à 3,3 MΩ.
Court-circuiter respectivement les deux broches de F01 et celles de F02 avec des capuchons de cavalier, la résistance de l'oscillateur est réglée à 4,7 MΩ.
