Contenu:
1 x Récepteur: S1PU-DC-ANT3
1 x Émetteur: CK-DR
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 00230010) comprend un émetteur (CK-DR) et un récepteur (S1PU-DC). Il est utilisé pour contrôler sans fil un autre appareil CA ou CC via un signal de sortie de contact sec provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.

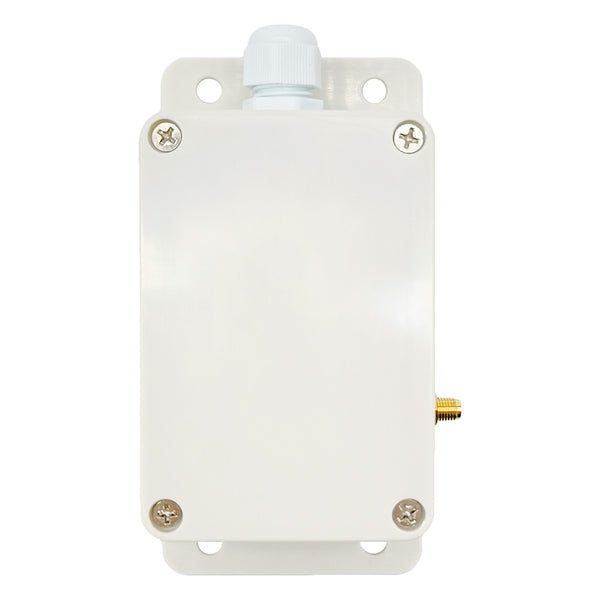

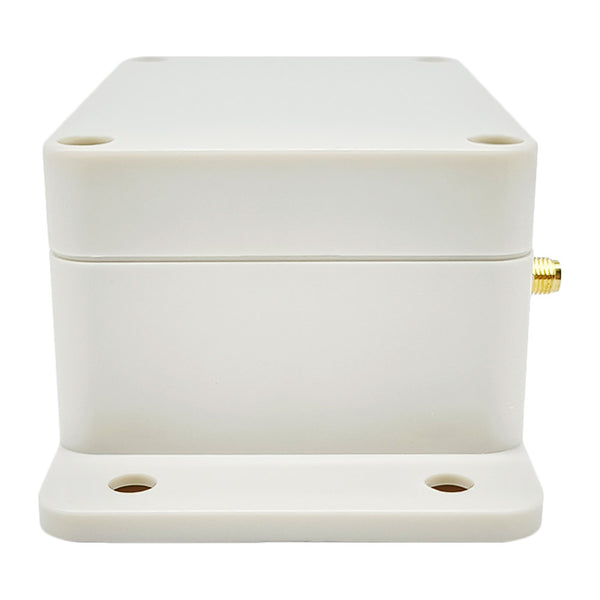

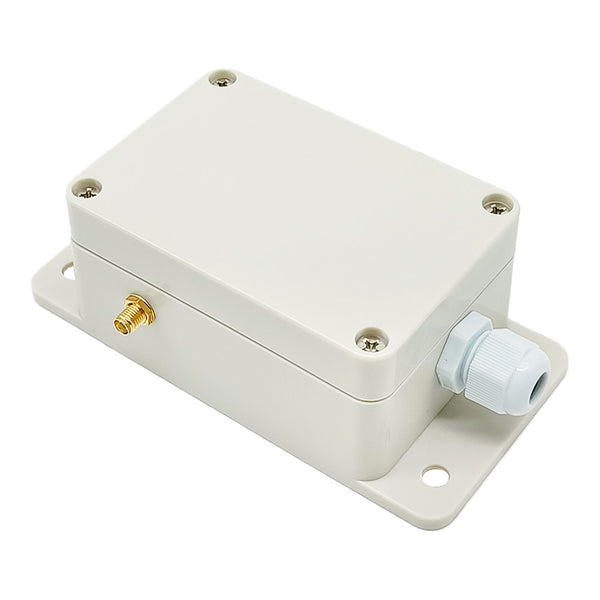

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Haute Puissance: La charge maximale de chaque canal est 30A
Mode de travail: Interblocage

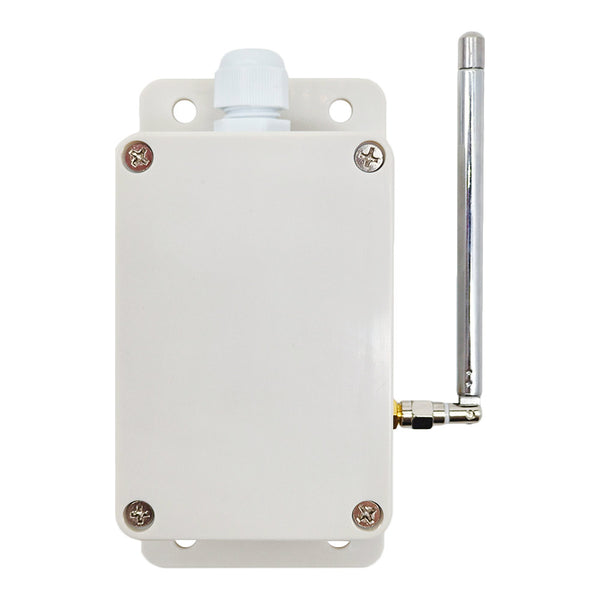

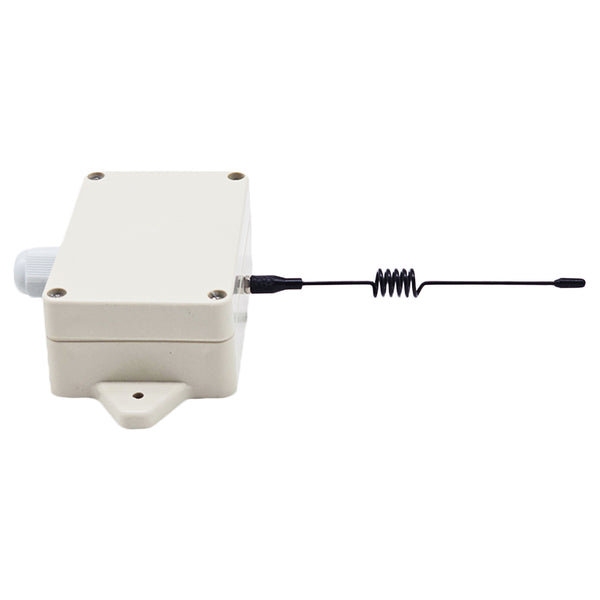

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1PU-DC-ANT3:
Paramètres de l'émetteur CK-DR:
Principe de fonctionnement:
L'émetteur CK-DR est une télécommande spéciale qui est déclenchée par un signal de contact sec. Il dispose de 2 lignes de déclenchement pour connecter un signal de sortie de contact sec provenant d'un équipement, tels que l'hôte d'avertissement, le détecteur, le capteur, l’interrupteur de fin de course, le contrôleur logique programmable et ainsi de suite.
Lorsque ses 2 lignes de déclenchement sont connectées, il transmet un signal sans fil "ON". Lorsque ses 2 lignes de déclenchement sont déconnectées, il transmet un signal sans fil "OFF"
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de sortie de contact sec provenant d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler le deuxième appareil par le premier appareil avec le contact sec, faire comme suivant:
1. Connectez le deuxième appareil à la borne de sortie du récepteur.
2. Connectez le contact sec du premier appareil aux deux lignes de déclenchement de l'émetteur.
3. Lorsque le premier appareil est activé et que le contact sec est connecté, l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce signal, il active son relais pour allumer le deuxième appareil.
4. Lorsque le premier appareil est désactivé et que le contact sec est déconnecté, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal, il désactive son relais pour éteindre le deuxième appareil.

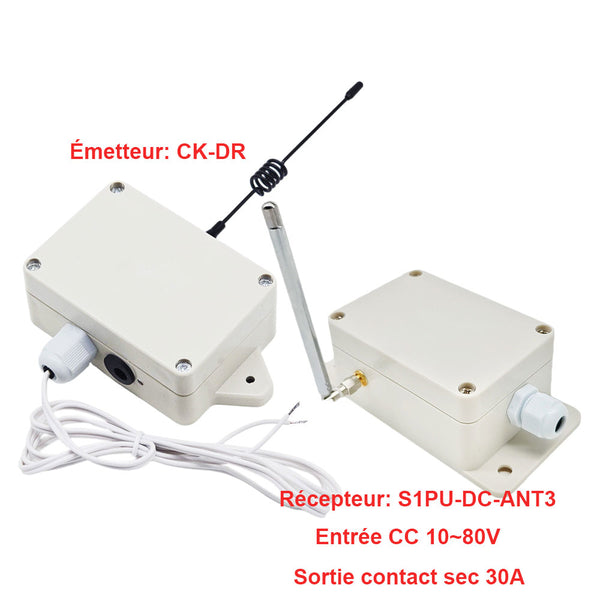

1 x Récepteur: S1PU-DC-ANT3
1 x Émetteur: CK-DR
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 00230010) comprend un émetteur (CK-DR) et un récepteur (S1PU-DC). Il est utilisé pour contrôler sans fil un autre appareil CA ou CC via un signal de sortie de contact sec provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.

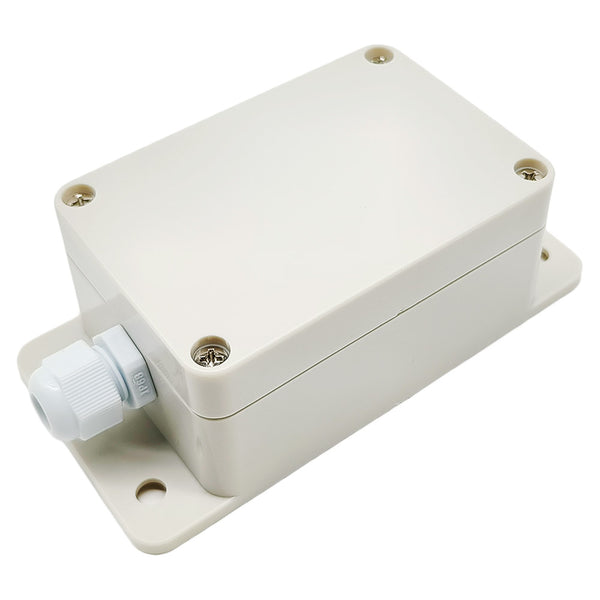

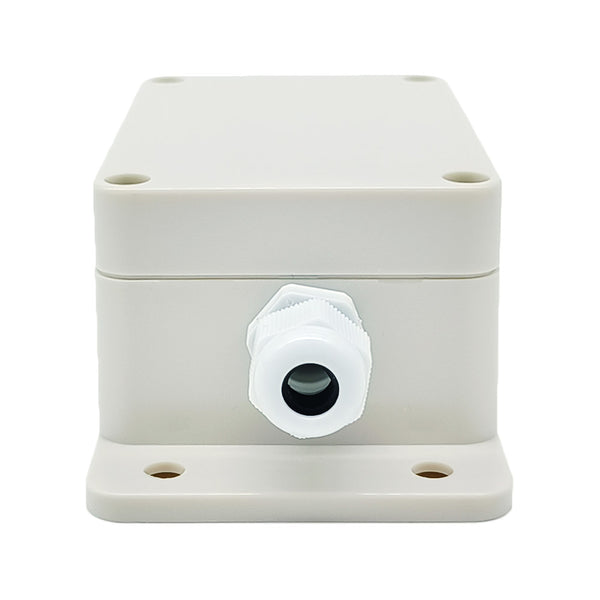

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Haute Puissance: La charge maximale de chaque canal est 30A
Mode de travail: Interblocage

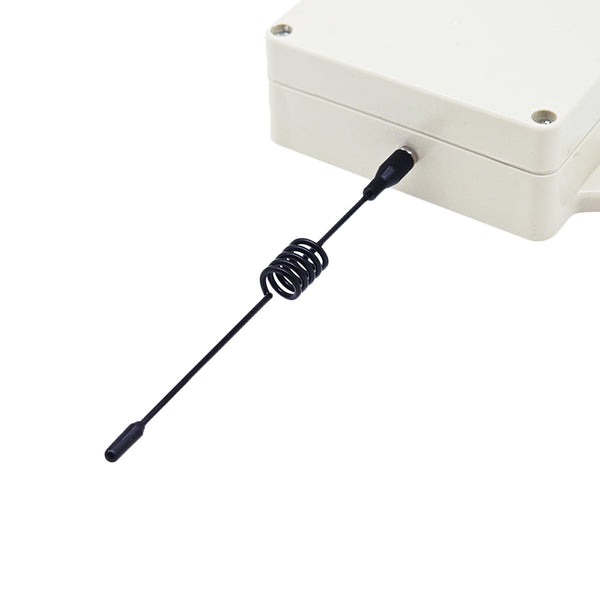

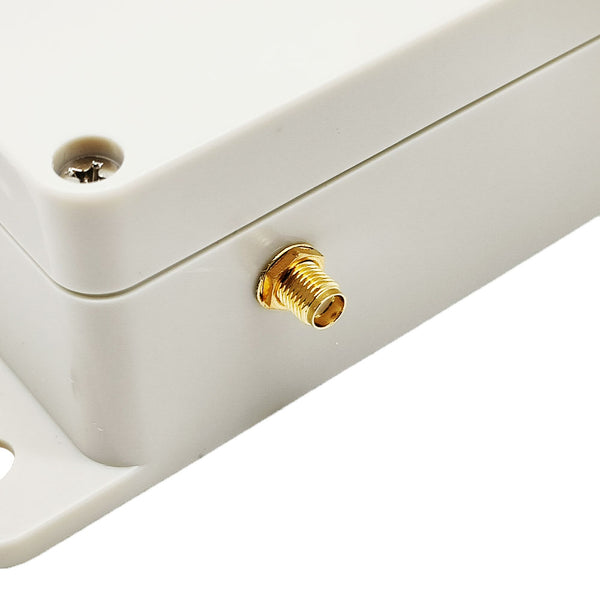

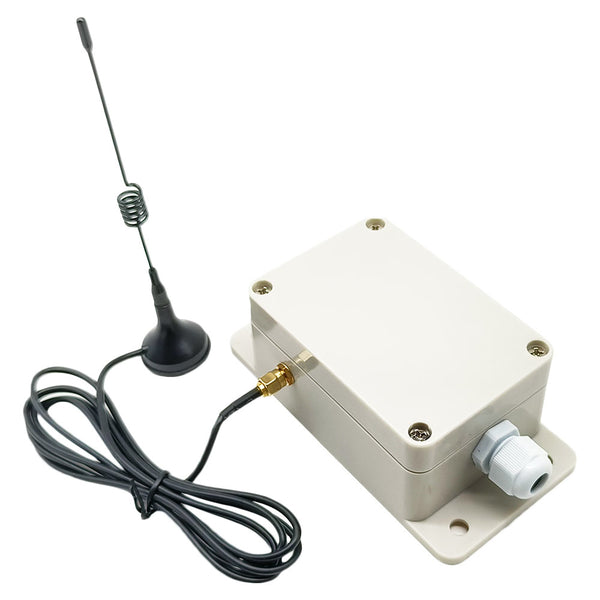

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

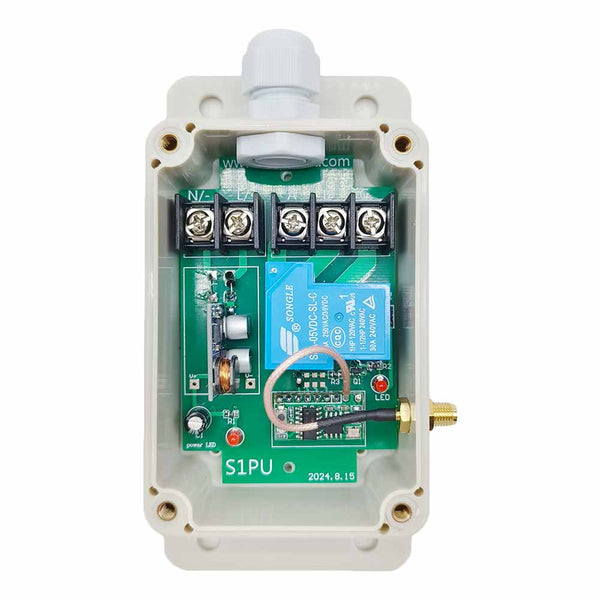

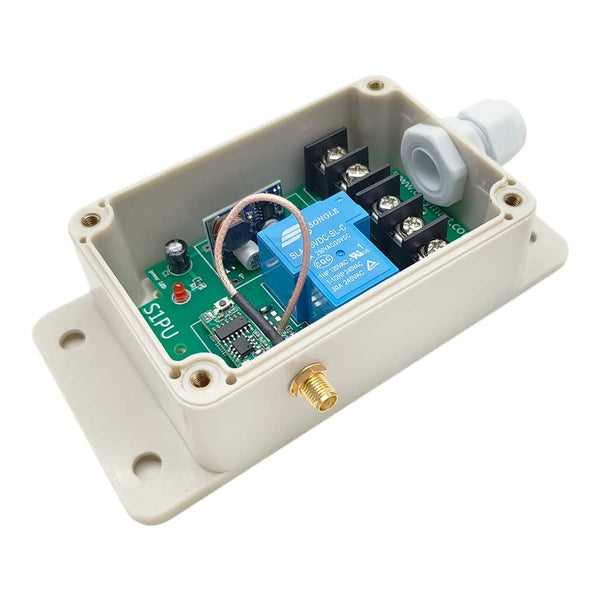

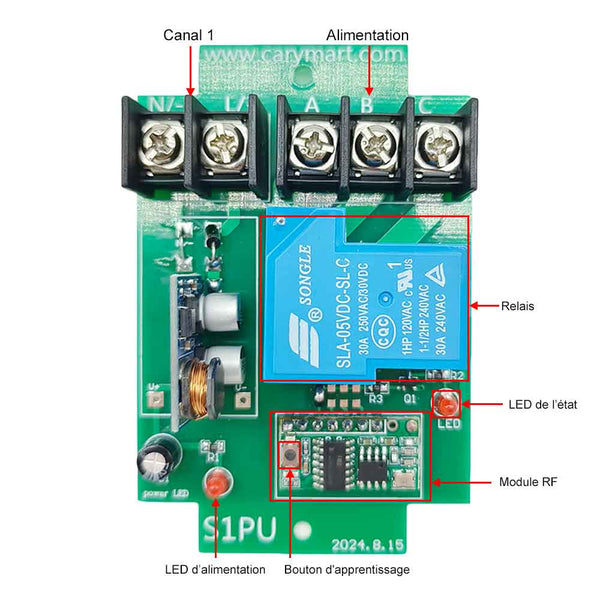

Paramètres du récepteur S1PU-DC-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 8~80V CC |
| Fréquence de travail | 433.92MHz |
| Type de sortie | Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées) |
| Canal | 1 Canal |
| Capacité de charge | 240VCA ou 28VCC, Max 30A/chaque canal |
| Modes de travail | Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 90 x 59 x 18 mm |
| Dimension de Case | 138 x 68 x 50 mm |

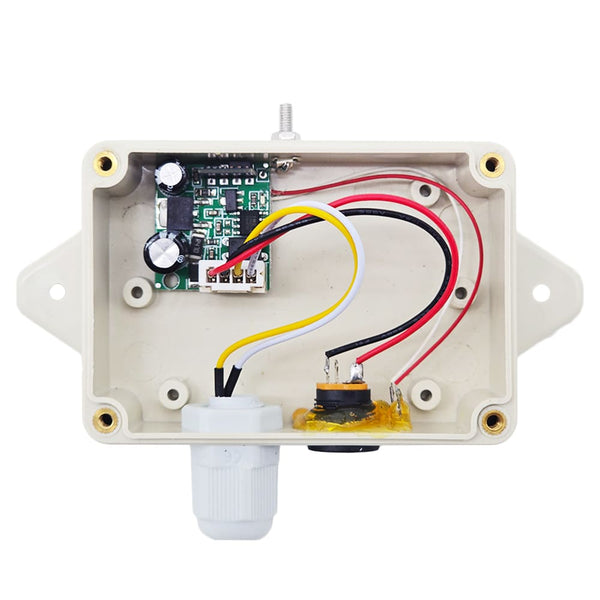

Paramètres de l'émetteur CK-DR:
| Paramètres | Détails |
|---|---|

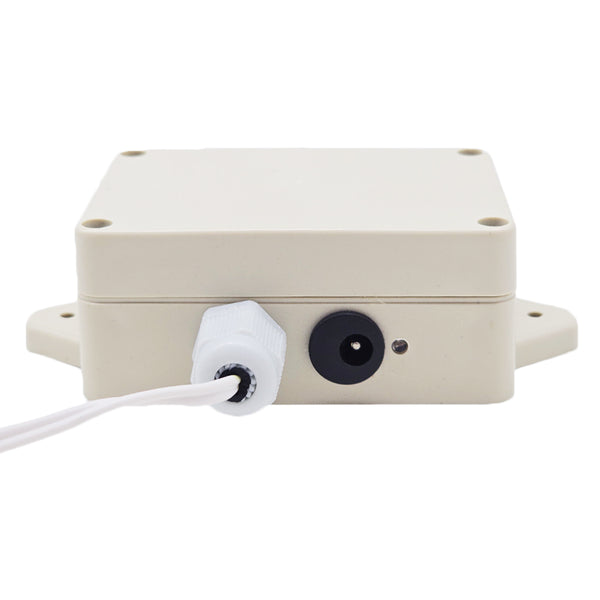

| Tension de fonctionnement | 9-12 V CC (pile 6F22-9V intégrée ou connecteur d'alimentation 12V en option) |
| Méthode de déclenchement | Lorsque 2 lignes de déclenchement sont connectées,
l’émetteur émet un signal sans fil "ON". Lorsque 2 lignes de déclenchement sont déconnectées, l'émetteur émet un signal sans fil "OFF". |
| Fréquence de travail | 433.92MHz (315 MHz personnalisable) |
| Distance d’émission | 500m / 1500ft (théoriquement) |
| Dimension de Case | 83 x 58 x 34 mm |
Principe de fonctionnement:

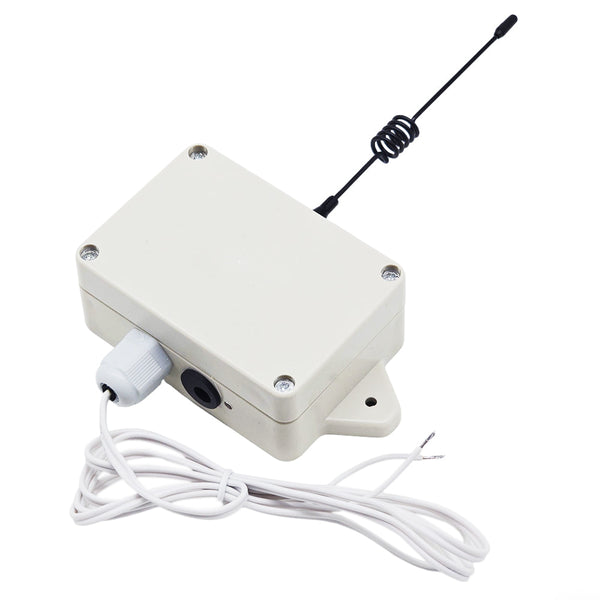

L'émetteur CK-DR est une télécommande spéciale qui est déclenchée par un signal de contact sec. Il dispose de 2 lignes de déclenchement pour connecter un signal de sortie de contact sec provenant d'un équipement, tels que l'hôte d'avertissement, le détecteur, le capteur, l’interrupteur de fin de course, le contrôleur logique programmable et ainsi de suite.
Lorsque ses 2 lignes de déclenchement sont connectées, il transmet un signal sans fil "ON". Lorsque ses 2 lignes de déclenchement sont déconnectées, il transmet un signal sans fil "OFF"
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de sortie de contact sec provenant d'un appareil.

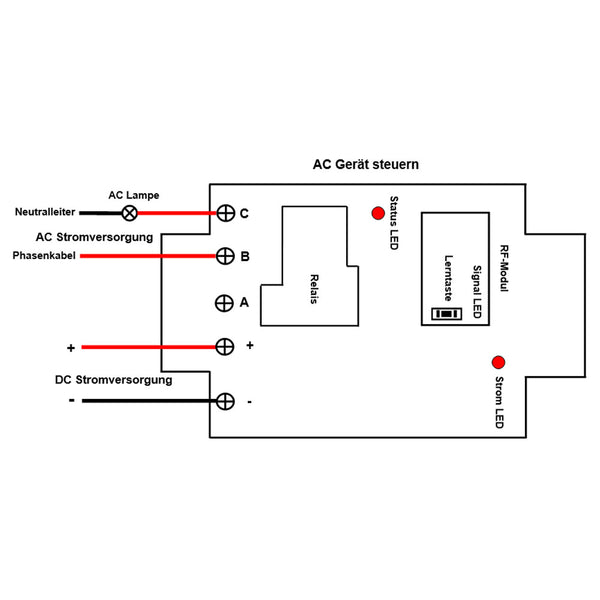

Utilisation et Fonctionnement:
Si vous souhaitez contrôler le deuxième appareil par le premier appareil avec le contact sec, faire comme suivant:

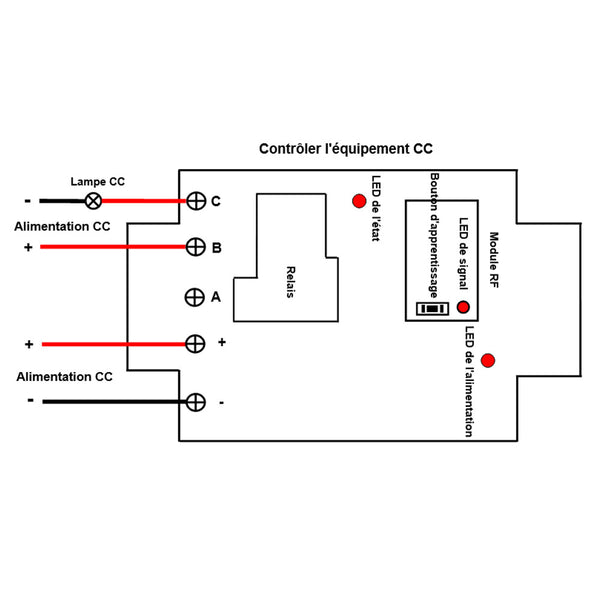

1. Connectez le deuxième appareil à la borne de sortie du récepteur.
2. Connectez le contact sec du premier appareil aux deux lignes de déclenchement de l'émetteur.
3. Lorsque le premier appareil est activé et que le contact sec est connecté, l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce signal, il active son relais pour allumer le deuxième appareil.
4. Lorsque le premier appareil est désactivé et que le contact sec est déconnecté, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal, il désactive son relais pour éteindre le deuxième appareil.
