Contenu:
1 x Récepteur: S4PU-DC-ANT3
2 x Émetteurs: C-4
1 x Manuel d’utilisateur
Application :
Il s'agit d'un kit de interrupteur sans fil avec sortie relais à 4 canal. Il comprend un récepteur S4PU-DC-ANT3 et deux émetteurs C-4. Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales:
Commande sans fil, facile à installer.

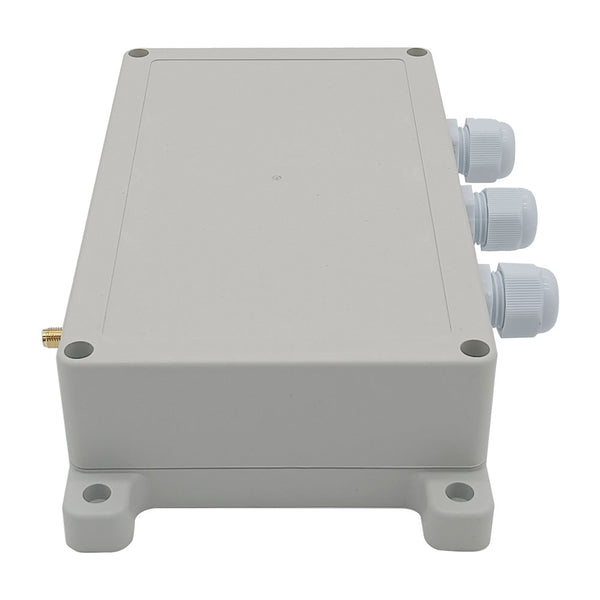

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 10 ~ 80V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC.
Haute Puissance: La charge maximale de chaque canal est 30A.
8 Modes de contrôle différents: autoblocage, momentané, interblocage et 5 modes mixtes.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Paramètres du récepteur S4PU-DC-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 10~80V CC |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 4 canaux |
| Fréquence de travail | 433.92MHz |
| Capacité de charge | 240VCA ou 28VCC, Max 30A / chaque canal |
| 8 Modes de contrôle différents | autoblocage, momentané, interblocage et 5 modes mixtes |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 170 x 100 x 18 mm |
| Dimension de Case | 200 x 120 x 53 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle C-4 (100M), CWB-4 (50M, étanche), CP-4 / CV-4 (500M) and CB-4 (1000M) etc. |
Paramètres de l'émetteur C-4 (4 boutons):
| Paramètres | Détails |
|---|---|
| Voltage de travail | 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois) |
| Symbole de bouton | 1, 2, 3, 4 |
| Fréquence de travail | 433Mhz |
| Chip de codage | PT2262 / PT2264 / SC2262 |
| Distance d’émission | 100m / 300ft (théoriquement ) |
| Dimension | 58 x 39 x 16 mm |
Câblage:

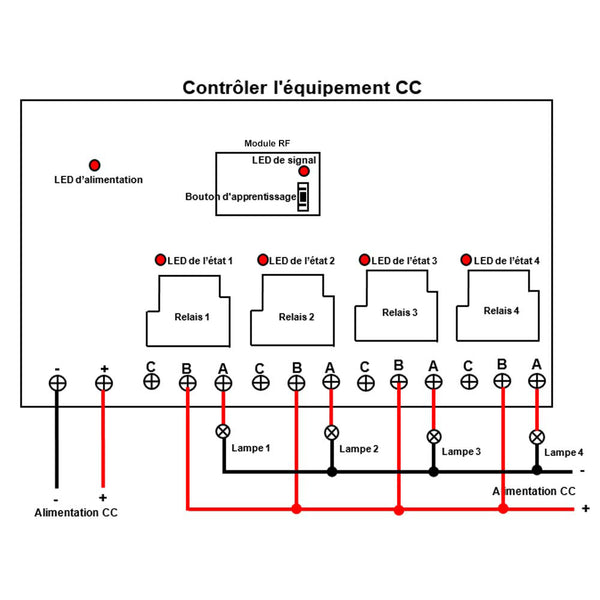

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
1.2 Connecter la borne <B> au pôle positif de l'alimentation en CC, connecter la borne <A> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

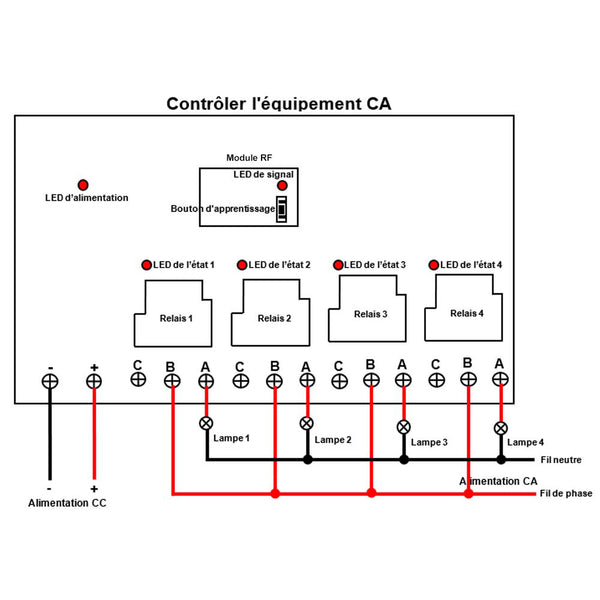

2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
2.2 Connecter la borne <B> au fil de phase de l'alimentation en CA, connecter la borne <A> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec C-4:
Maintenez le bouton 1 enfoncé → Relais 1 du récepteur activé (appareil 1 allumé)
Relâchez le bouton 1 → Relais 1 du récepteur désactivé (appareil 1 éteint)
……
Maintenez le bouton 4 enfoncé → Relais 4 du récepteur activé (appareil 4 allumé)
Relâchez le bouton 4 → Relais 4 du récepteur désactivé (appareil 4 éteint)
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec C-4:
Presser le bouton 1 → Relais 1 du récepteur activé (appareil 1 allumé)
Presser le bouton 1 encore une fois → Relais 1 du récepteur désactivé (appareil 1 éteint)
……
Presser le bouton 4 → Relais 4 du récepteur activé (appareil 4 allumé)
Presser le bouton 4 encore une fois → Relais 4 du récepteur désactivé (appareil 4 éteint)
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec C-4:
Presser le bouton 1 → Relais 1 du récepteur activé (appareil 1 allumé); 3 autres relais sont désactivés (3 autres appareils éteints)
……
Presser le bouton 4 → Relais 4 du récepteur activé (appareil 4 allumé); 3 autres relais sont désactivés (3 autres appareils éteints)
4) Réglage du mode momentané (canal 1) + autoblocage (canaux 2 ~ 4): Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
5) Réglage du mode momentané (canaux 1 ~ 3) + autoblocage (canal 4): Presser 6 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 6 fois puis s'éteint.
6) Réglage du mode momentané (canaux 1 ~ 2) + autoblocage (canaux 3 ~ 4): Presser 7 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 7 fois puis s'éteint.
7) Réglage du mode momentané (canaux 1 ~ 2) + interblocage (canaux 3 ~ 4): Presser 8 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 8 fois puis s'éteint.
8) Réglage du mode autoblocage (canaux 1 ~ 2) + interblocage (canaux 3 ~ 4): Presser 9 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 9 fois puis s'éteint.
