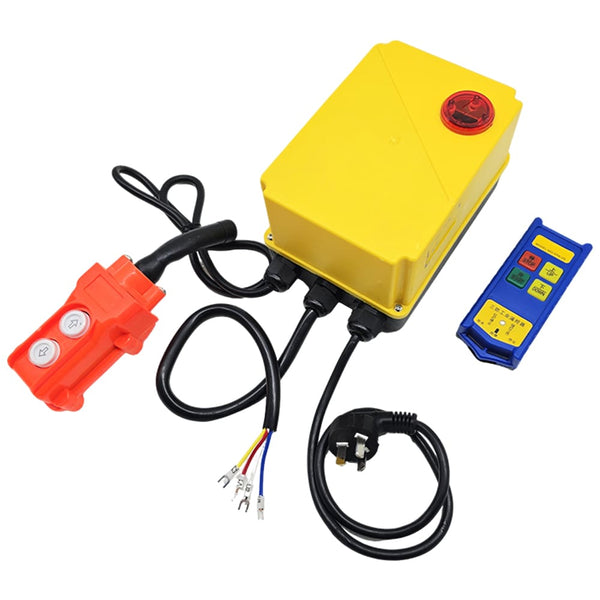

Contenu :
1 x Boîtier de commande
1 x Poignée filaire
1 x Télécommande
1 x Manuel d'utilisateur
Introduction:
Ce kit de télécommande est spécialement conçu pour la commande à distance d'un moteur à courant alternatif monophasé asynchrone à double condensateur.
Ce kit de télécommande se compose d'un boîtier de commande avec une poignée de commande filaire et une télécommande.
Utiliser ce kit de télécommande, nous pouvons commander le moteur à courant alternatif en télécommande. De cette façon, nous pouvons utiliser à la fois la télécommande et la poignée filaire pour assurer la rotation vers l’avant et vers l’arrière du moteur à courant alternatif, ce qui est plus pratique à utiliser.
Caractéristiques :
Commande sans fil, facile à installer.
Alimentation universelle : Compatible avec CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Double commande avant et arrière.
Stabilité du signal dotée de capacités anti-brouillage; le signal puissant peut traverser les murs.
Dans les zones ouvertes, il peut réaliser une télécommande omnidirectionnelle longue distance de 100 mètres.

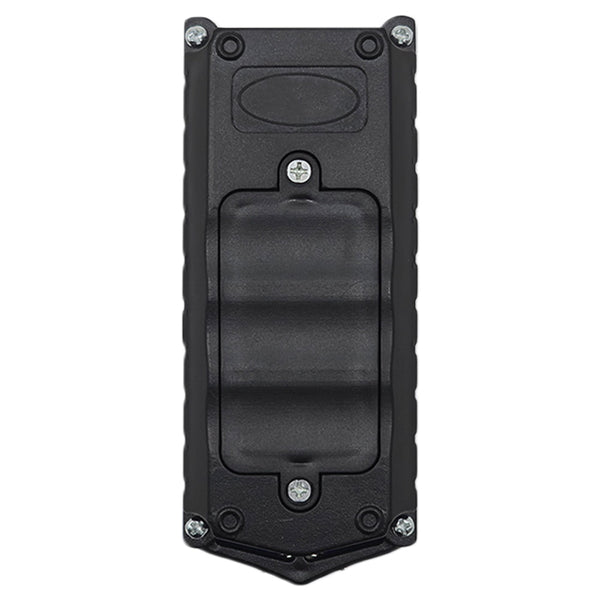

La télécommande utilise des coussinets en caoutchouc étanches et une coque de qualité IP65, ce qui augmente considérablement les performances d'étanchéité, de protection contre la poussière et de chute.
Puces importées de haute qualité, longue durée de vie.
Paramètres de la télécommande :
Canal / Bouton : 4
Symbole du bouton : <START>, <STOP>, <UP>, <DOWN>
Tension de travail : 3V (2 x AAA -1.5V batterie, peut être utilisé pour 12 mois )
Courant de travail : 8mA
Fréquence de travail : 433 Mhz
Puissance RF : < 10 dBm
Mode de modulation : GFSK
Impédance d’antenne : 50 Ω
Temps de réponse de la commande : 100 ms
Distance d’émission: 100 mètres (théoriquement )
Matériau de la coque: Nylon renforcé de fibres de verre
Indice de protection : IP65
Poids : 160 g
Température de fonctionnement : -20 °C à +75 °C
Dimensions : 128 × 51 × 36 mm

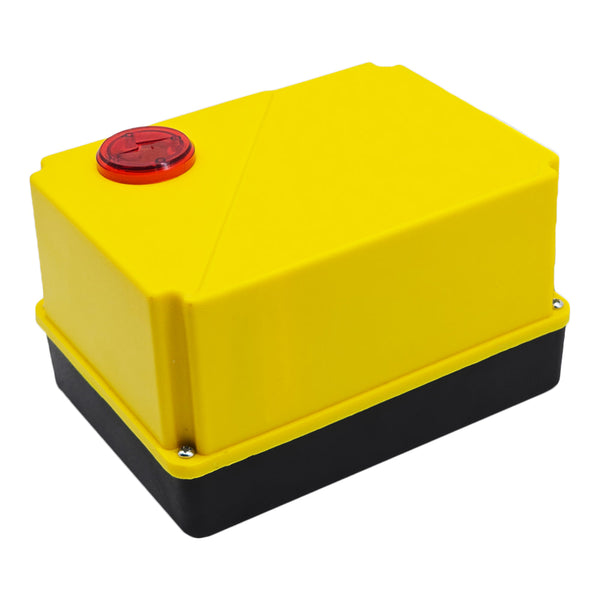

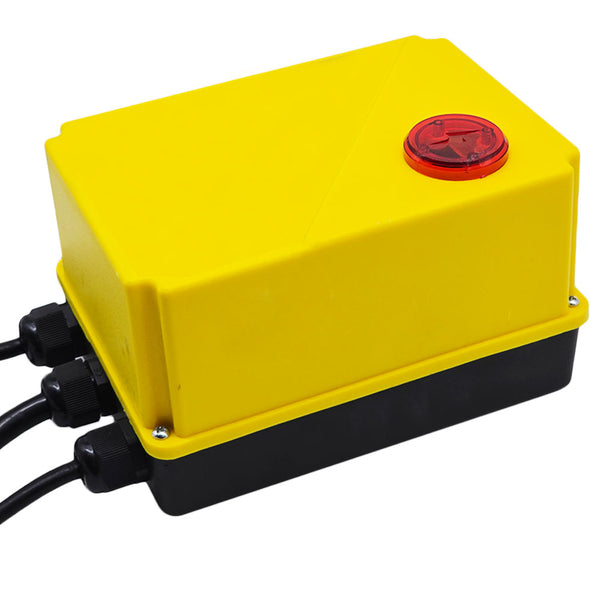

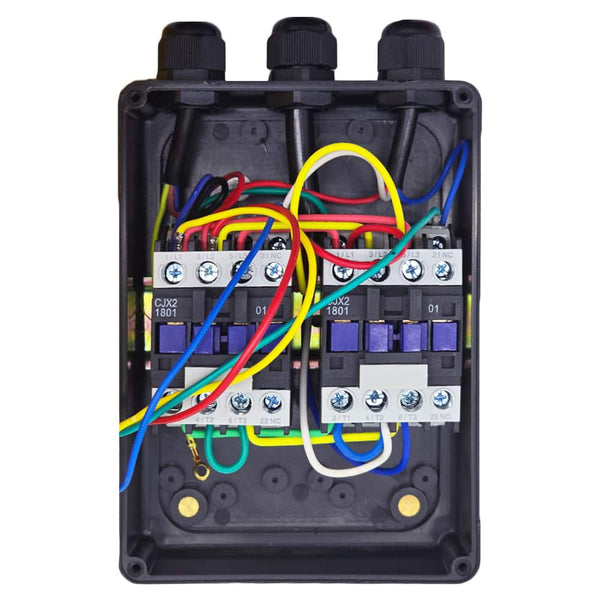

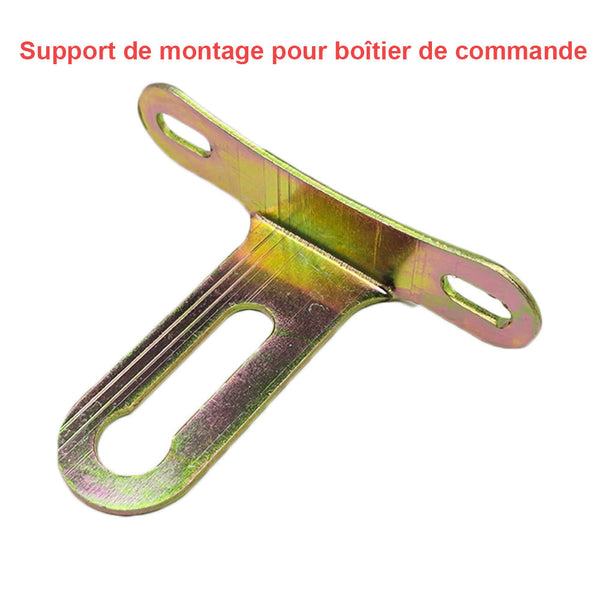

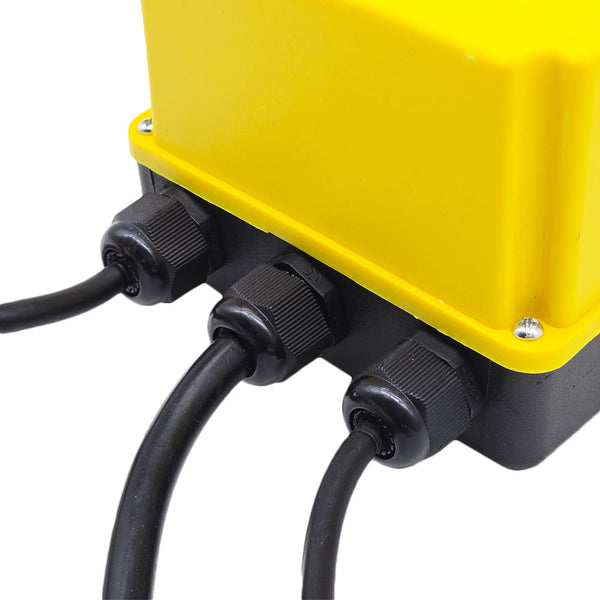

Paramètres de la boîte de commande :
Tension de travail : CA 220~240 V
Fréquence de travail : 433 Mhz
Courant statique : 15 mA
Courant de charge maximal : 15 A
Mode de travail : Momentané
Matériau de la coque: Nylon renforcé de fibres de verre
Indice de protection : IP65
Température de fonctionnement : -20 °C à +75 °C
Dimensions : 180 × 130 × 113 mm

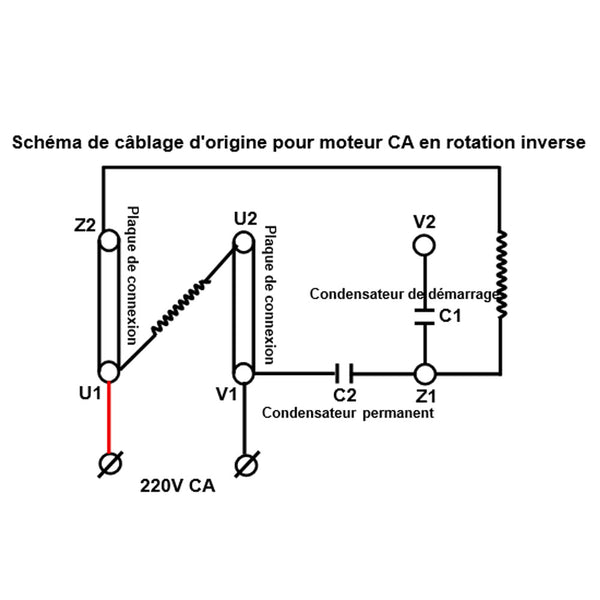

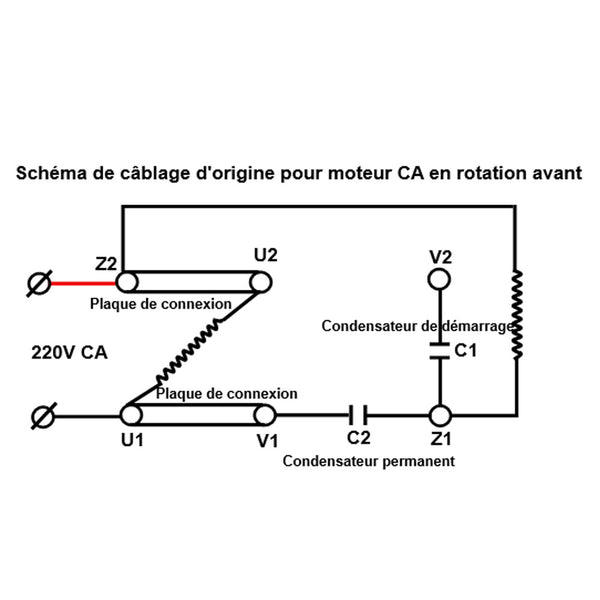

Schéma de câblage pour le fonctionnement câblé d'un moteur CA :

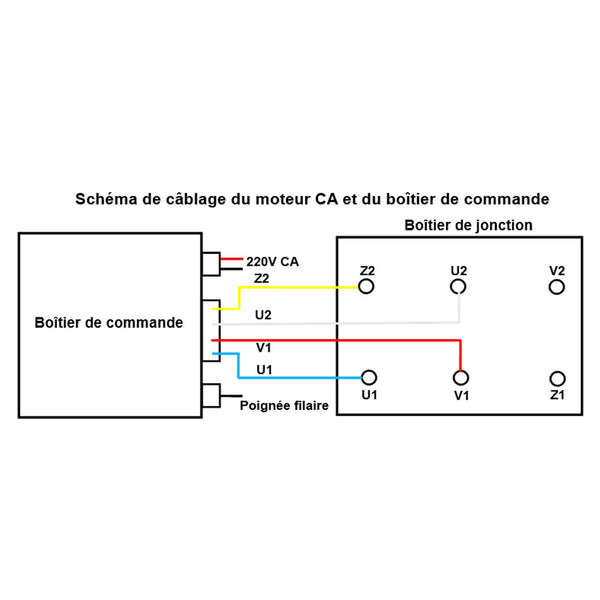

Comment connecter le boîtier de commande au moteur CA :
1) Retirez le couvercle du boîtier de jonction d'origine du moteur CA.
2) Retirez les deux câbles d'alimentation d'origine et les deux plaques de connexion.

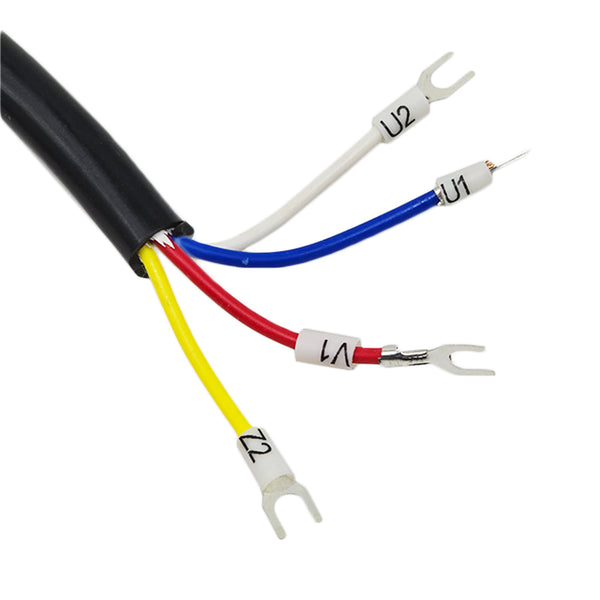

3) Connectez les fils de sortie Z2, U2, U1 et V1 du boîtier de commande aux bornes Z2, U2, U1 et V1 du boîtier de jonction du moteur CA.
4) Branchez la fiche d'alimentation du boîtier de commande sur le secteur.
Comment faire fonctionner le moteur CA avec ce boîtier de commande :
Le moteur CA peut être commandé par la télécommande et par la poignée câblée en même temps.
1) Par la poignée :

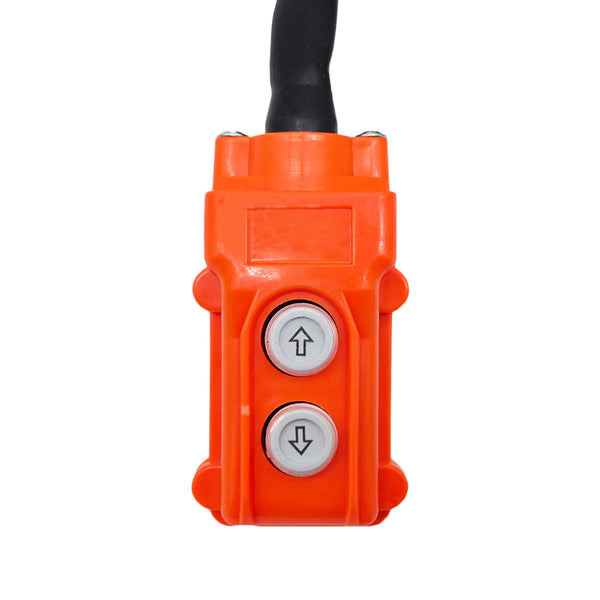

La poignée de commande comporte deux boutons.
Appuyez et maintenez le bouton <UP> de la poignée, le moteur CA tourne dans le sens positif.
Relâcher le bouton <UP>, le moteur CA s'arrête.
Appuyez et maintenez le bouton <DOWN> de la poignée, le moteur CA tourne dans le sens inverse.
Relâcher le bouton <DOWN>, le moteur CA s'arrête.
2) Par la télécommande :

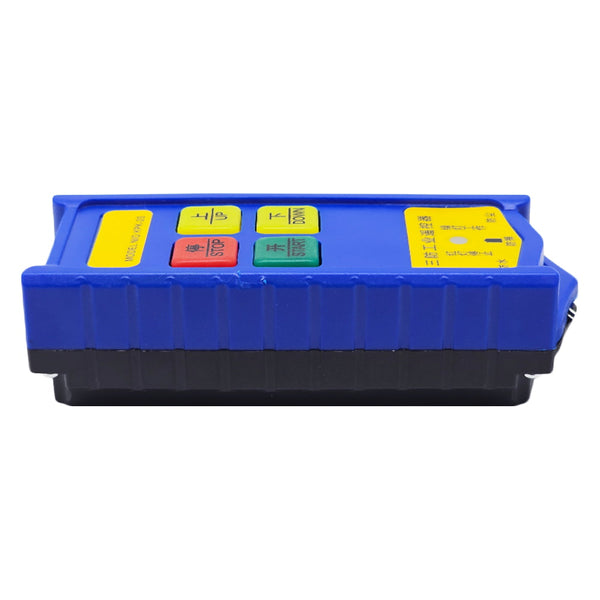

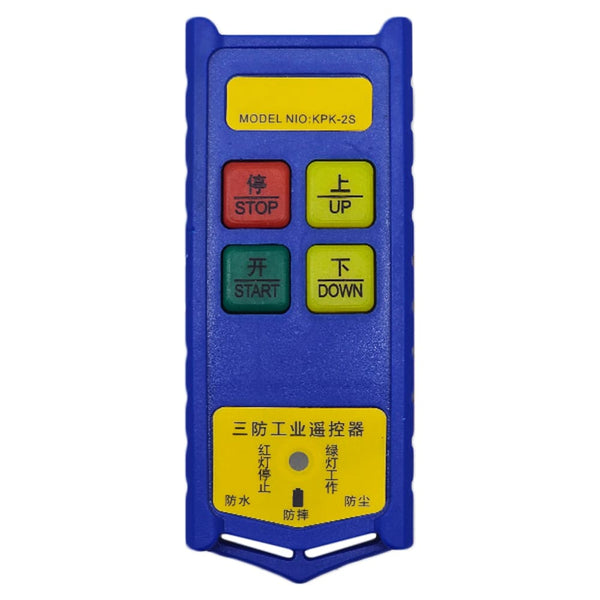

La télécommande sans fil comporte quatre boutons : <START>, <STOP>, <UP>, <DOWN>.
Appuyez d'abord sur le bouton <START>, puis vous pouvez utiliser le bouton <UP> ou le bouton <DOWN> pour faire fonctionner le moteur CA.
Appuyez et maintenez le bouton <UP>, le moteur CA tourne dans le sens positif.
Relâcher le bouton <UP>, le moteur CA s'arrête.
Appuyez et maintenez enfoncé le bouton <DOWN>, le moteur CA tourne dans le sens inverse.
Relâcher le bouton <DOWN>, le moteur CA s'arrête.
Remarque : Une fois que nous avons appuyé sur le bouton <STOP>, nous ne pouvons plus utiliser le bouton <UP> ou le bouton <DOWN> pour actionner le moteur CA, ce qui évite les déclenchements intempestifs.
Comment correspondre la télécommande au boîtier de commande :
Remarque : Nous avons couplé la télécommande au contrôleur avant qu'elle ne quitte l'usine, de sorte que vous n'avez pas besoin de refaire cette opération.
1) Débranchez l’alimentation du boîtier de commande.
2) Appuyez et maintenez enfoncés les boutons <STOP> et <DOWN> de la télécommande en même temps jusqu'à ce que les voyants rouge et vert de la télécommande clignotent alternativement.
3) Mettez immédiatement le boîtier de commande sous tension, et le voyant de la télécommande s'éteindra immédiatement. Vous pouvez ensuite relâcher les boutons <STOP> et <DOWN>.
4) Appuyez sur le bouton <START> de la télécommande, vous pouvez ensuite utiliser les boutons <UP> et <DOWN> de la télécommande pour faire fonctionner le moteur CA.
Remarque : Les boutons <STOP> et <DOWN> doivent toujours être enfoncés pendant le processus d'appairage. Le boîtier de commande doit être mis sous tension dans les 5 secondes suivant l'appui sur les boutons.
