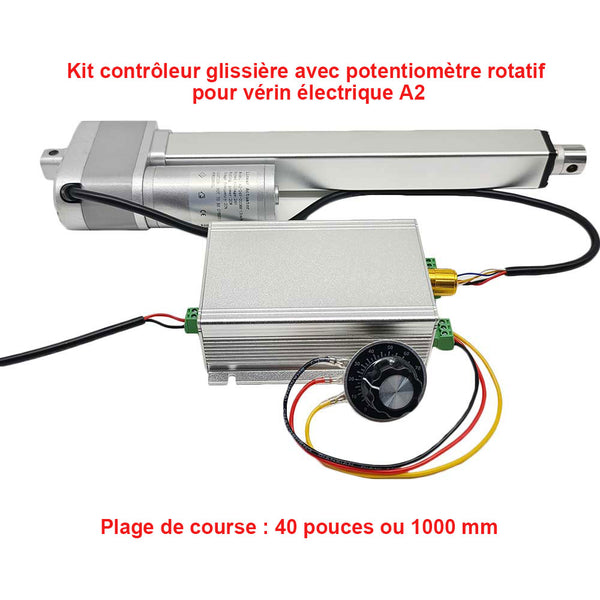

Kit de contrôleur à glissière du vérin électrique A2 1000MM avec potentiomètre externe

Vidéo de démonstration du fonctionnement du produit :

Potentiomètre à glissière pour contrôler la course du vérin                     Potentiomètre rotatif pour contrôler la course de le vérin

Monte le vérin électrique vertical avec une base plate                               Câblage fin de course pour vérin électrique

La plage de course des vérins électriques est de 40 ~ 60 pouces ou 1000 ~ 1500 mm. Nous pouvons personnaliser n'importe quelle longueur de course de 1000 mm à 1500 mm, par exemple 1050 mm, 1250 mm, 1450 mm, etc.

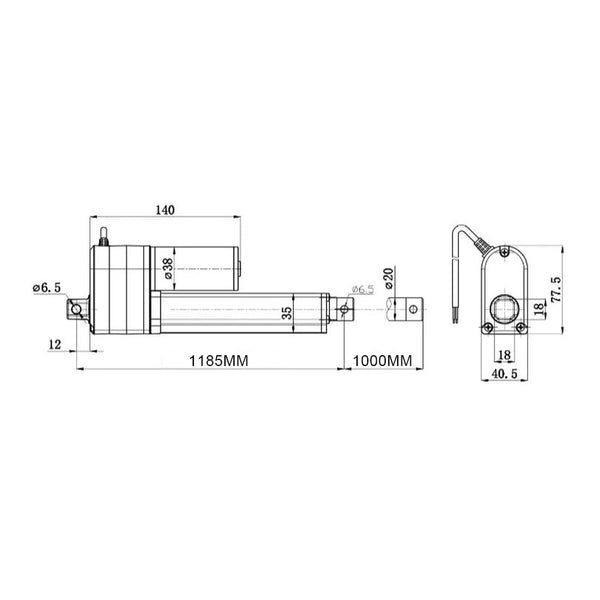

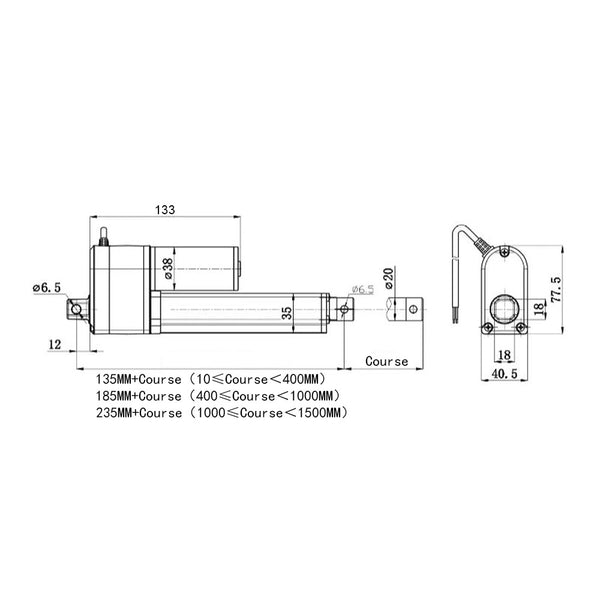

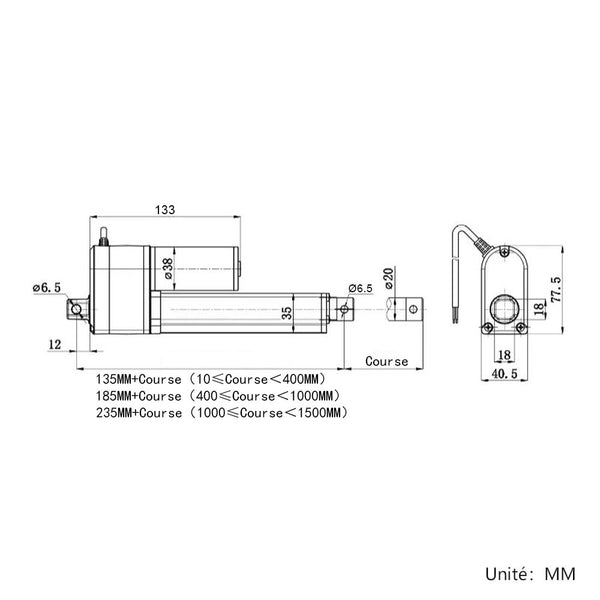

Si vous souhaitez consulter des informations détaillées sur les vérins électriques avec différentes courses, telles que des dessins détaillés et des dessins dimensionnels, veuillez cliquer sur le lien suivant pour les consulter :
1000MM (40 pouces) .

Contenu:
1 x Vérin électrique A2 avec potentiomètre
1 x Contrôleur à glissière
1 x 10K potentiomètre (potentiomètre à glissière ou potentiomètre rotatif en option)
1 x Manuel d'utilisateur

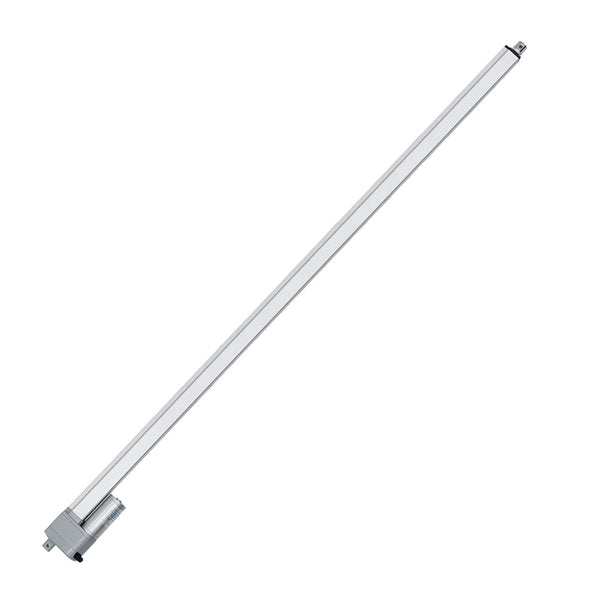

Les informations pour le vérin électrique:

Introduction:
Ce vérin électrique dispose d'un potentiomètre intégré avec trois fils de sortie connectés. Lorsque du vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance.

Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 500N / 50 kg / 110 lbs
Avec un potentiomètre intégré
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est la tension de fonctionnement la plus couramment utilisée.
Plage de course : 40 ~ 60 pouces ou 1000 ~ 1500 mm
Vitesse optionnelle : 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 500N / 50 kg / 110 lbs à 30 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter du vérin électrique.
Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tige télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
Potentiomètre intégré: 10K ohms (Vous pouvez spécifier d'autres valeurs de résistance)
Cycle de service: 20%, max 5 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble: câble à cinq conducteurs (Deux fils d'alimentation et trois fils de sortie de potentiomètre)
Longueur de câble : 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65

Opération:
Le vérin électrique a un câble à cinq conducteurs.

1. Les lignes rouges et noires sont deux lignes électriques du vérin électrique.
Connectez l'alimentation CC aux deux fils d'alimentation du vérin électrique. Lorsque le vérin électrique est connecté à l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.

2. Les fils blanc, bleu et jaune sont les trois fils de sortie du potentiomètre.
Les fils bleu et jaune sont connectés aux deux bornes du potentiomètre, c'est une valeur de résistance fixe.

Lorsque le vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance. Lorsque le vérin électrique est étendu vers l'extérieur, la valeur de résistance entre les fils blanc et bleu diminuera en conséquence, et la valeur de résistance entre les fils blanc et jaune augmentera en conséquence. Lorsque le vérin électrique est rétracté vers l'intérieur, la valeur de résistance entre les fils blanc et bleu augmentera en conséquence, et la valeur de résistance entre les fils blanc et jaune diminuera en conséquence.

Par exemple, un vérin électrique avec une course de 200 mm et un potentiomètre intégré de 10K ohms.
Lorsque lle vérin électrique est complètement rétracté, la valeur de résistance entre le fil blanc et le fil jaune est de 0,8K ohms, et la valeur de résistance entre le fil blanc et le fil bleu est de 9,2K ohms.
Lorsque le vérin électrique est étendu jusqu'à la position 100 mm, la valeur de résistance entre le fil blanc et le fil jaune est de 4,5K ohms et la valeur de résistance entre le fil blanc et le fil bleu est de 5,5K ohms.
Lorsque le vérin électrique est complètement déployé, la valeur de résistance entre le fil blanc et le fil jaune est de 9,1K ohms, et la valeur de résistance entre le fil blanc et le fil bleu est de 0,8K ohms.

Différentes vitesses et poussée maximale correspondante:

Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

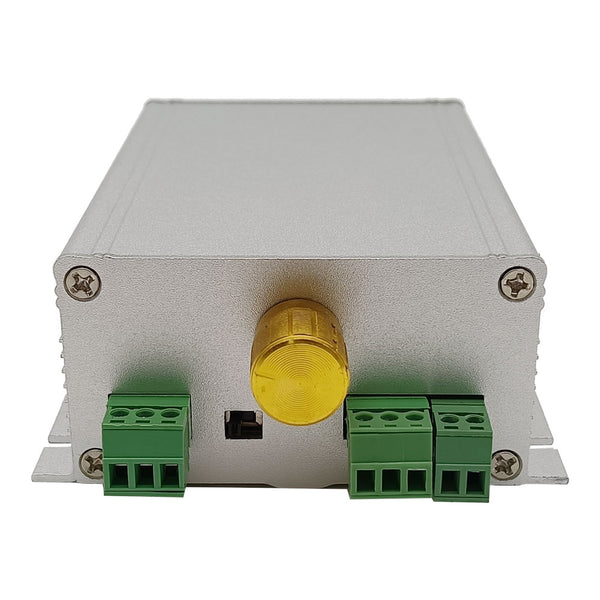

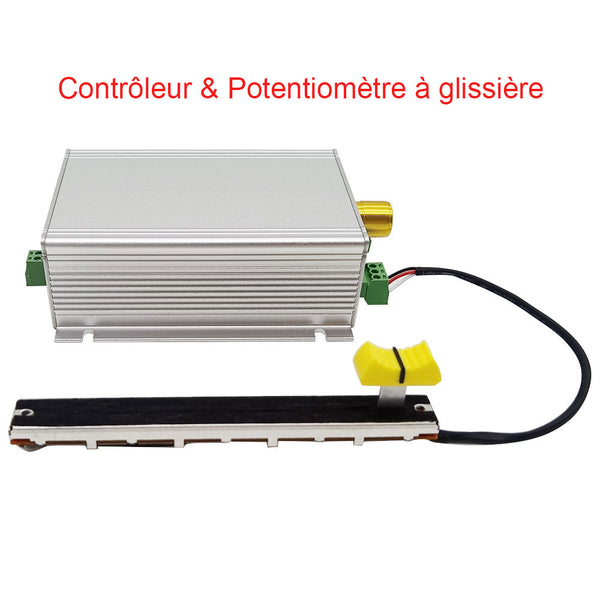

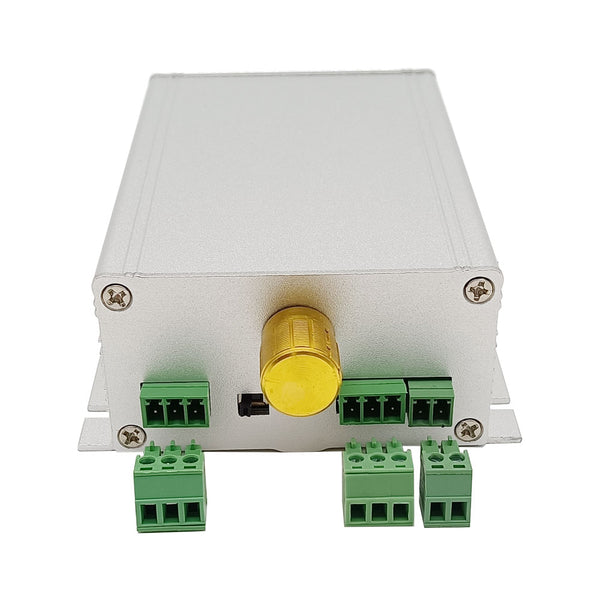

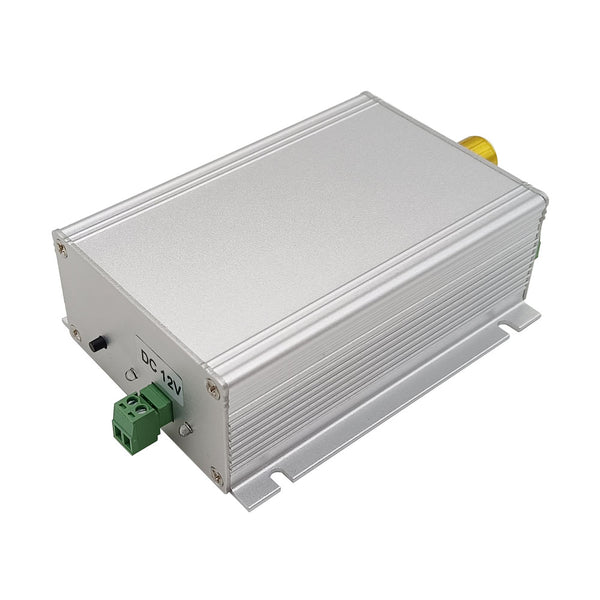

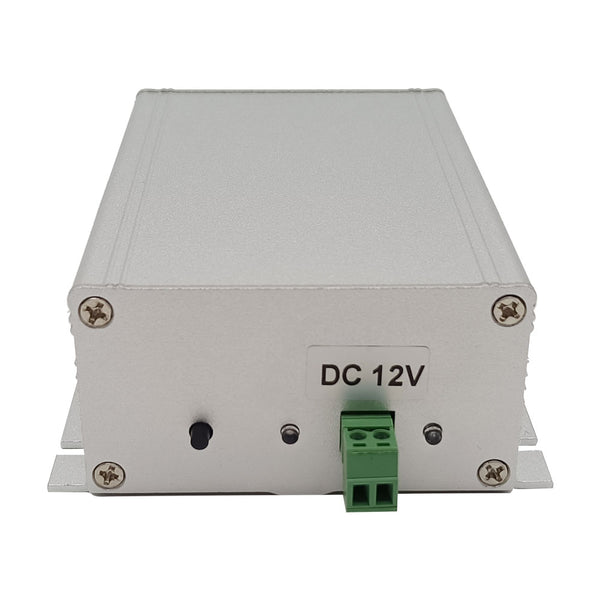

Les informations sur la contrôleur à glissière avec potentiomètre à glissière:

Caractéristiques:
Modèle : 0043090
Tension de fonctionnement : 12V CC ou 24V CC, veuillez utiliser une alimentation de 12V/5 A ou 24V/3 A ou plus pour l'alimenter.
Tension de sortie : 12V CC ou 24V CC
Courant nominal : 10 A
Dimension du contrôleur : 113 x 88 x 39 mm
Avec un bouton de commande de course et un bouton d'apprentissage
Avec un potentiomètre 10K connecté en externe
Options de vitesse multiples: 5mm/s, 10mm/s, 15mm/s, 20mm/s, 30mm/s, 50mm/s, 100mm/s, 160mm/s
Convient aux vérins électriques de type A2 avec potentiomètre interne
La course de l'vérin électrique A2 peut être contrôlée en tournant le bouton du contrôleur ou en actionnant le potentiomètre à glissière ou le potentiomètre rotatif connecté au contrôleur.

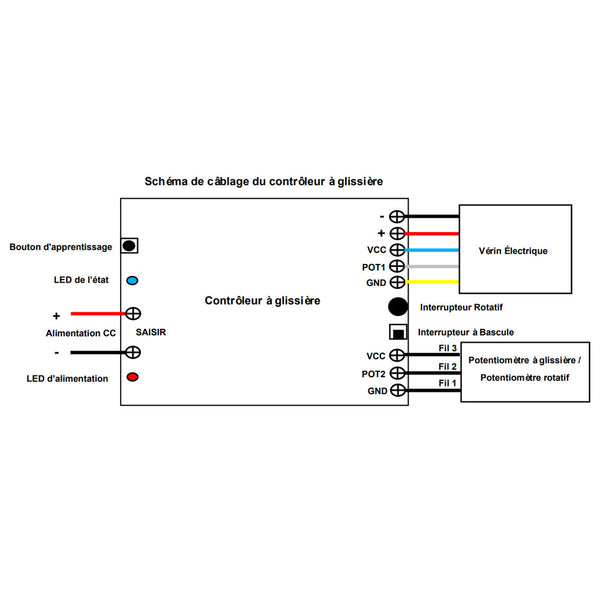

Câblage :
Si vous voulez contrôler un vérin électrique 24V CC, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée <+> du contrôleur, et connecter le pôle négatif de l'alimentation en CC à la borne d'entrée <-> du contrôleur.
2) Connecter les cinq fils de l'vérin électrique au contrôleur dans l'ordre noir, rouge, bleu, blanc et jaune, et vous pouvez échanger les fils noir et rouge de l'vérin électrique pour changer le sens de déplacement de l'vérin électrique.

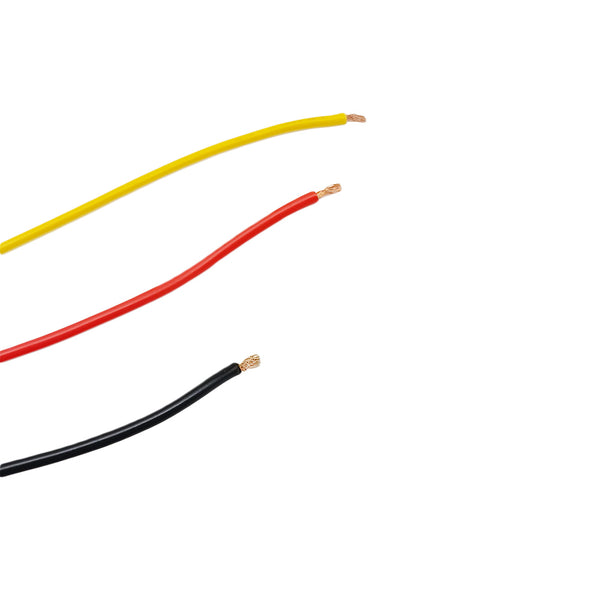

3) Connectez les trois fils du potentiomètre au contrôleur selon le schéma de connexion.

Remarque : Lorsque vous achetez le vérin électrique et le contrôleur à glissière ensemble, nous aurons déjà apparié le contrôleur à glissière au vérin électrique et vous pourrez directement utiliser le contrôleur à glissière et le potentiomètre pour contrôler l'extension et la rétraction du vérin électrique.

Opération:
Basculez l'interrupteur à bascule vers la droite, ce qui signifie que l'vérin électrique est contrôlé par l'interrupteur rotatif.
Basculez l'interrupteur à bascule vers la gauche, ce qui signifie que l'vérin électrique est contrôlé par le potentiomètre.

1) Le fonctionnement par l’interrupteur rotatif :
Tournez l'interrupteur rotatif dans une position de sa course, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

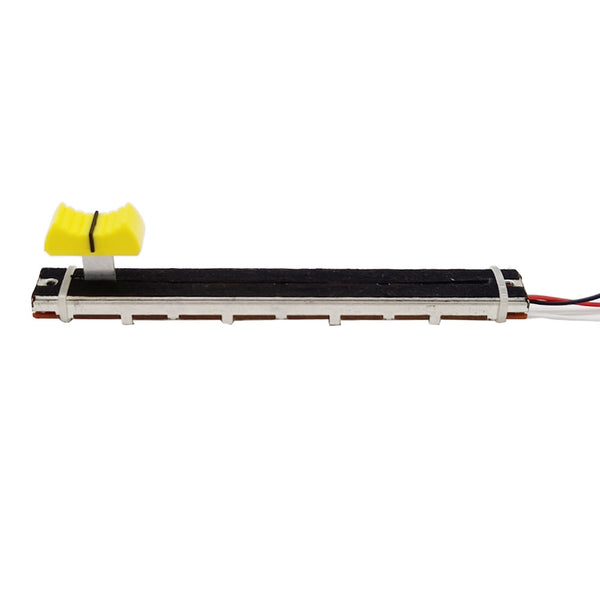

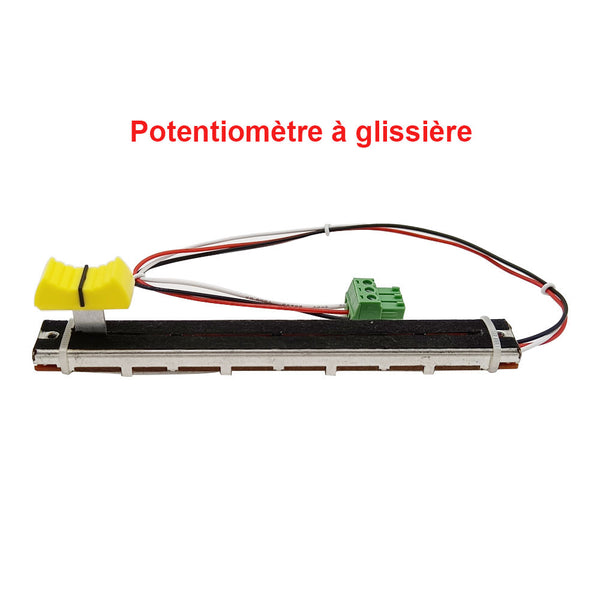

2) Le fonctionnement par le potentiomètre à glissière :
Faites glisser la poignée du potentiomètre à glissière dans une position de sa course, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

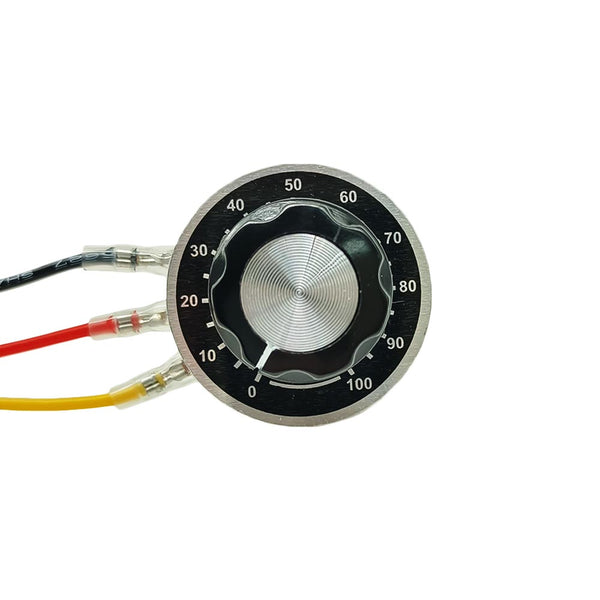

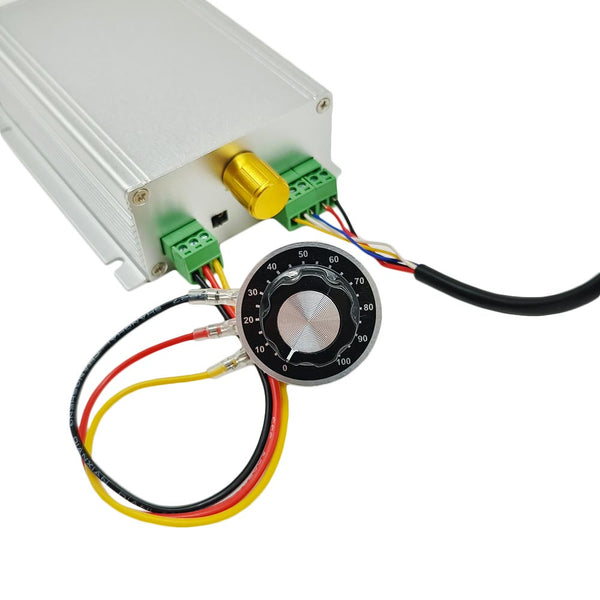

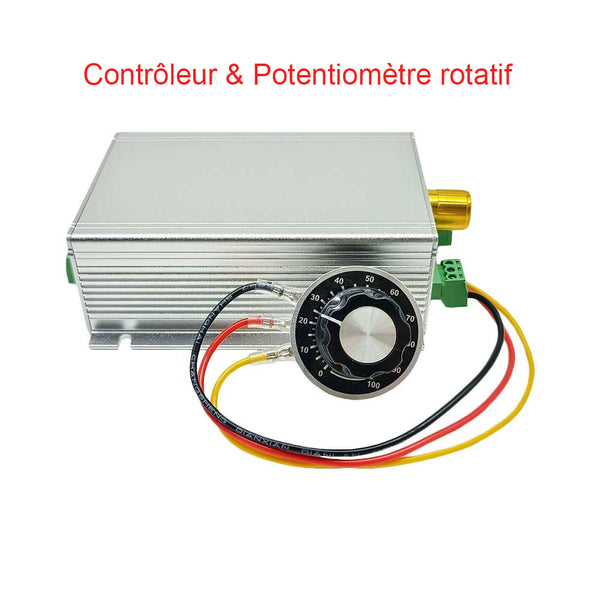

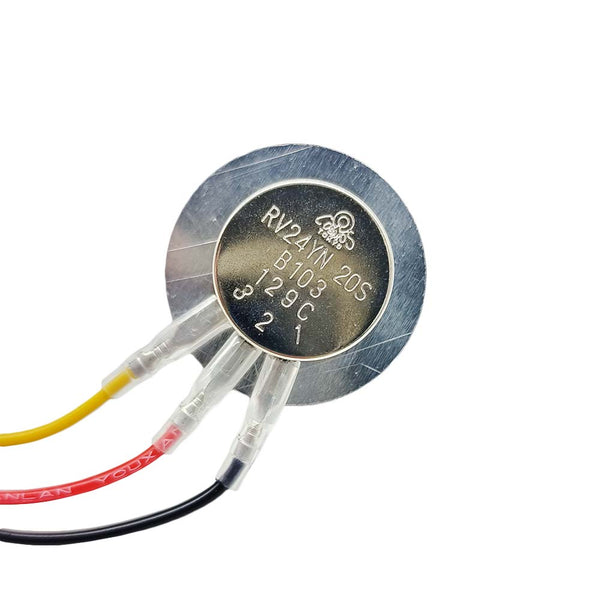

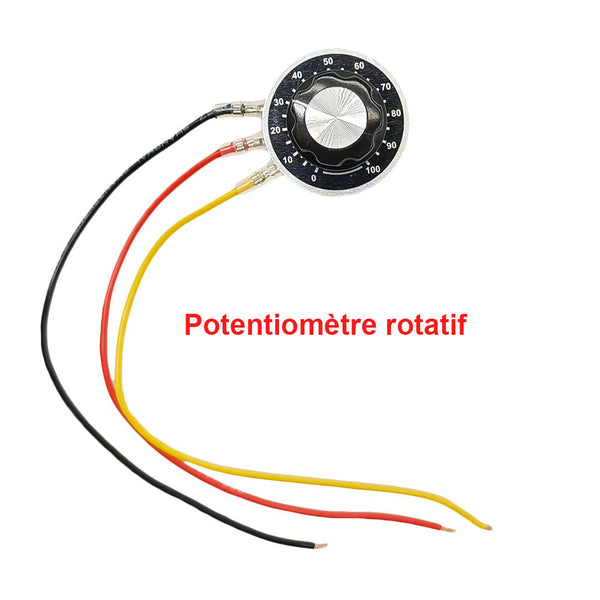

3) Le fonctionnement par le potentiomètre rotatif :
Le potentiomètre rotatif a une plage d'échelle de 0 à 100, qui correspond au pourcentage de la course correspondante du vérin électrique.
Tournez le potentiomètre rotatif sur une position de l'échelle, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

Lorsque l'vérin électrique est arrêté, la LED d'état clignote lentement ; Lorsque l'vérin électrique est sorti ou rentré, la LED d'état clignote rapidement.

Remarquer :
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.Supports de montage compatibles, Support A et Support C. Si vous souhaitez convertir le vérin électrique en vérin électrique vertical, vous pouvez acheter le base plate de montage modèle 0043070 , un support de plaque plate de montage fixe à tête modèle 0043071 ou un support de plaque plate de montage fixe inférieur modèle 0043072 pour le vérin électrique à montage vertical.
2. Vous devez utiliser une alimentation à découpage CC12V/6A ou CC24V/3A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.

Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.

Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.

Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
