Contenu :
1 x Récepteur: S1U-AC-ANT3
1 x Émetteur: CB-1/CB-2
1 x Manuel d'utilisation
Introduction :
Il s'agit d'un kit de interrupteur sans fil avec sortie relais à 1 canal. Il comprend un récepteur S1U-AC-ANT3 et un émetteurs CB-1 / CB-2. Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CC ou CA sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales :
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.

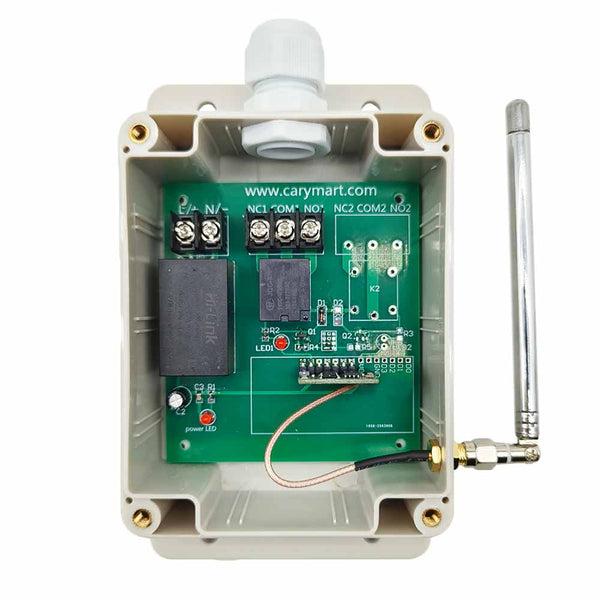

Paramètres du récepteur S1U-AC-ANT3 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | CA 110~240V (110V/120V/220V/240V) |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 1 Canal |
| Fréquence de travail | 433.92MHz |
| Capacité de charge | 240VCA ou 28VCC, Max 10A |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 88 x 80 x 18 mm |
| Dimension de Case | 153 x 90 x 55 mm |
| Correspondant à l'émetteur |
C-1 (100M) / CWB-1 (50M, étanche) / CP-1 (500M) / CB-1 (1000M) pour le mode autoblocage ou momentané C-2 (100M) / CWB-2 (50M, étanche) / CP-2 (500M) / CB-2 (1000M) pour le mode interblocage |
Paramètres de l'émetteur CB-1 (1 bouton) / CB-2 (2 boutons):
| Paramètres | Détails |
|---|---|
| Voltage de travail | 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois) |
| Symbole de bouton | Aucun symbole (CB-1) / A, B (CB-2) |
| Fréquence de travail | 433.92Mhz |
| Chip de codage | PT2262 / PT2264 / SC2262 |
| Distance d’émission | 1000m / 3000ft (théoriquement ) |
| Dimension | 135 x 42 x 25 mm |
Câblage:
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1.1 Connecter le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC, connecter la borne <COM> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
2.1 Connecter le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec CB-1:
Maintenez le bouton enfoncé → Relais du récepteur activé (appareil allumé)
Relâchez le bouton → Relais du récepteur désactivé (appareil éteint)
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec CB-1:
Presser le bouton → Relais du récepteur activé (appareil allumé)
Presser le bouton encore une fois → Relais du récepteur désactivé (appareil éteint)
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec CB-2:
Presser le bouton A → Relais du récepteur activé (appareil allumé)
Presser le bouton B → Relais du récepteur désactivé (appareil éteint)
