Contenu :

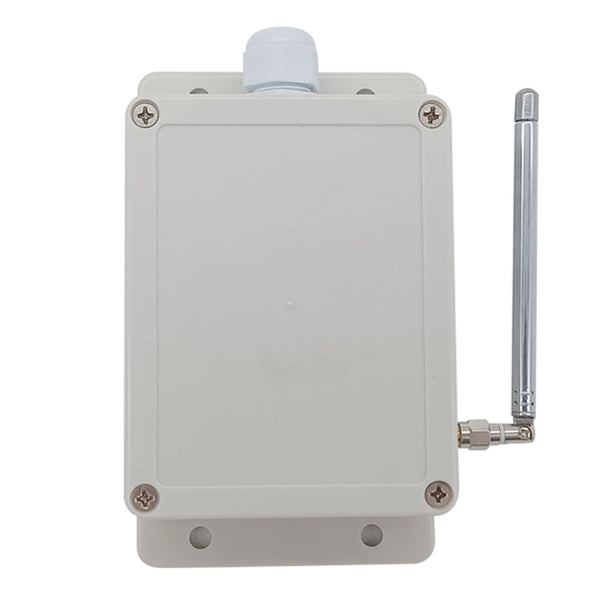

1 x Récepteur: S2X-AC-ANT3
1 x Manuel d'utilisation
Application :
Ce récepteur est un appareil électrique avec avec les sorties d'alimentation en CA de 2 canaux, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

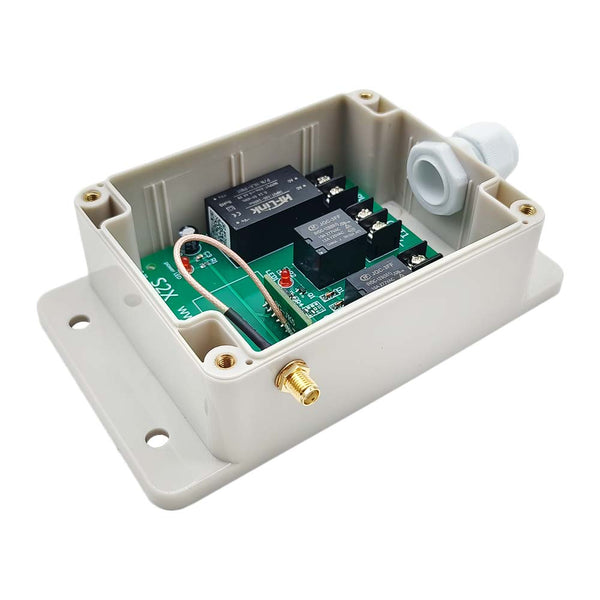

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S2X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 2 canaux
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Température de fonctionnement : -20°C ~ +70°C

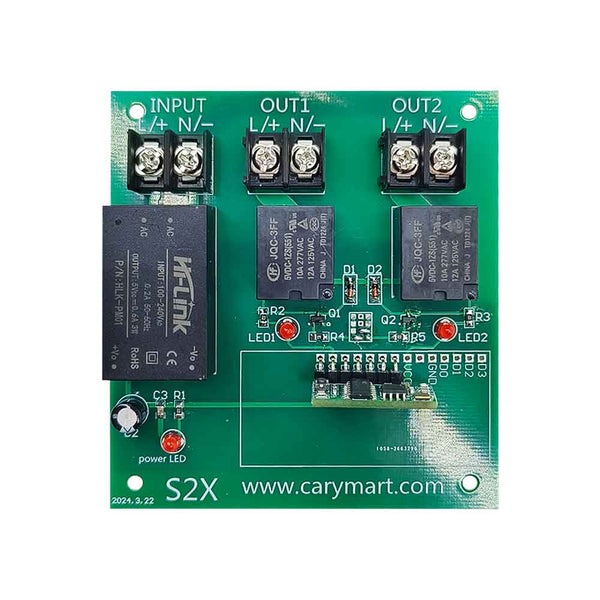

Dimension de PCB: 88 x 80 x 18 mm

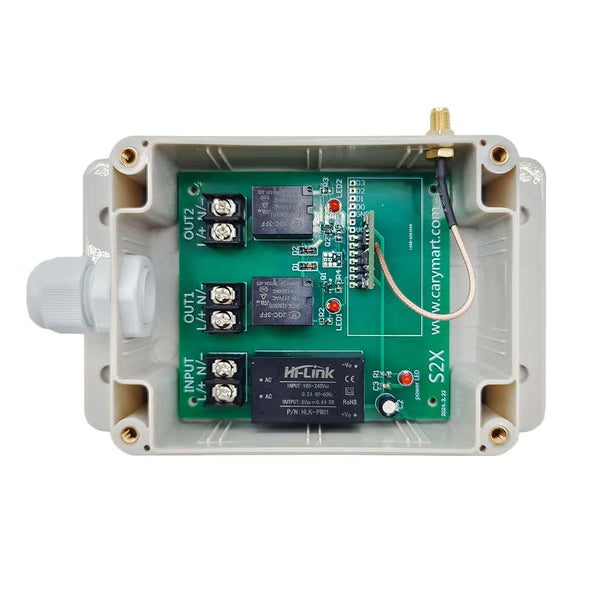

Dimension de Case: 115 x 90 x 55 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-2 / C-3 (100M), CWB-2 / CWB-3 (50M, étanche), CP-2 / CP-3 (500M), ou CB-2 / CB-3 (1000M) etc.
Quand vous réglez le récepteur en mode Autoblocage ou en mode Momentané, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2, CWB-2, CP-2, ou CB-2 etc.
Quand vous réglez le récepteur en mode Interblocage, il devrait fonctionner avec un émetteur avec trois boutons, par exemple modèle C-3, CWB-3, CP-3, ou CB-3 etc.
Gamme de Travail :
Avec un émetteur (par exemple C-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2 ou CB-3.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.
Câblage :

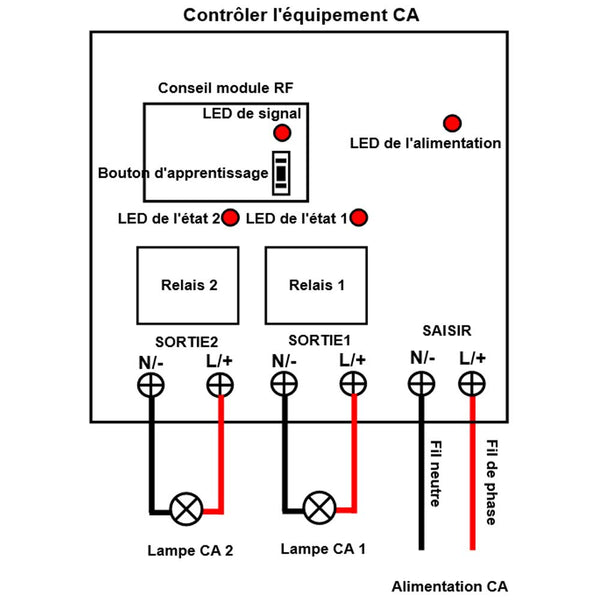

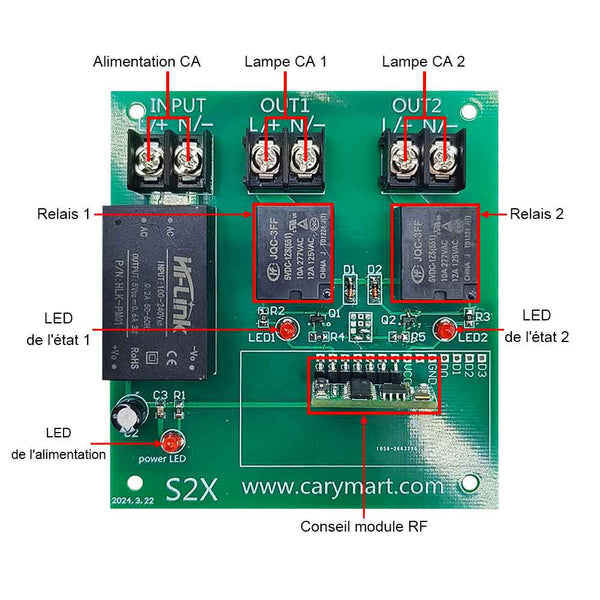

Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne <L/+> de l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne <N/-> de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne <L/+> de SORTIE et connectez le pôle neutre de la lampe CA à la borne <N/-> de SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-2 :
Presser et maintenez le bouton A sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A : Les borne <SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser et maintenez le bouton B sur l’émetteur : Les borne <SORTIE2> du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton B : Les borne <SORTIE2> du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-2 :
Presser le bouton A de l'émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois : Les borne <SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton B de l'émetteur : Les borne <SORTIE2> du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois : Les borne <SORTIE2> du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2 :
Presser le bouton A sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée. Les borne <SORTIE2> du récepteur arrêtent de sortir, et la lampe 2 connectée est éteint.
Presser le bouton B sur l’émetteur : Les borne <SORTIE2> du récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée. Les borne <SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2) : Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
