Contenu:
1 x Récepteur: S1PXA-AC-ANT3
1 x Émetteur: CK-AC-2
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 0023004) comprend un émetteur (CK-AC-2) et un récepteur (S1PXA-AC). Il est utilisé pour contrôler sans fil un autre appareil CA via un signal de sortie de tension CC provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.
Alimentation universelle: CA 85V~240V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec une plage de tension de CA 85V~240V (tels que les appareils CA de 110V, 120V, 220V ou 240V).
Haute Puissance: La charge maximale est 15A.
Mode de travail : Interblocage
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1PXA-AC-ANT3 :
Paramètres de l'émetteur CK-AC-2 :
Principe de fonctionnement:
L'émetteur CK-AC-2 est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CA 110V~220V. Il est équipé d'un fil d'entrée à deux conducteurs ou d'un câble à deux conducteurs avec fiche d'alimentation pour connecter un signal de tension CA provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CA, la lampe CA et d’autres équipements CA.
Lorsqu'une tension CA est appliquée à son câble d'entrée, il émet un signal sans fil "ON". Lorsque le câble d'entrée cesse d'obtenir une tension CA, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CA ou un signal de sortie CA d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CA A par le signal CA 110~220V de l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CA de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CA à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CA à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
1 x Récepteur: S1PXA-AC-ANT3
1 x Émetteur: CK-AC-2
1 x Manuel d’utilisateur
Application:
Ce kit télécommande sans fil (modèle 0023004) comprend un émetteur (CK-AC-2) et un récepteur (S1PXA-AC). Il est utilisé pour contrôler sans fil un autre appareil CA via un signal de sortie de tension CC provenant d'un appareil. Il permet également le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'avertissement et du klaxon, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements, etc.
Caractéristiques:
Commande sans fil, facile à installer.
Gamme de travail: Jusqu’à 500m en espace ouvert.
Alimentation universelle: CA 85V~240V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec une plage de tension de CA 85V~240V (tels que les appareils CA de 110V, 120V, 220V ou 240V).
Haute Puissance: La charge maximale est 15A.
Mode de travail : Interblocage
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

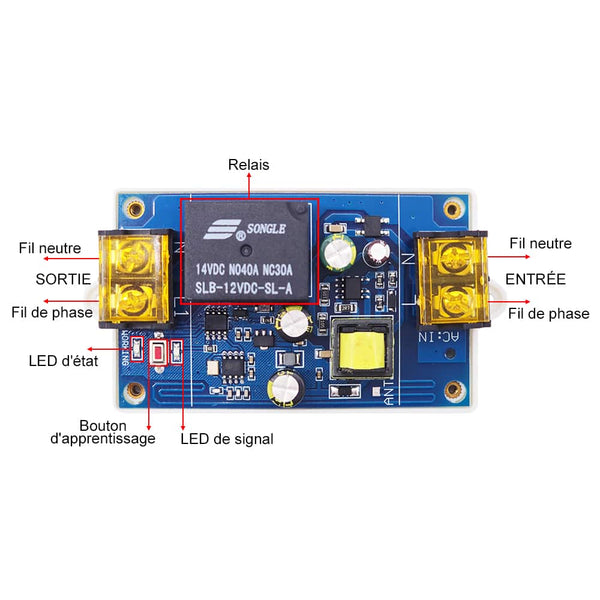

Paramètres du récepteur S1PXA-AC-ANT3 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 85V~240V CA |
| Fréquence de travail | 433.92MHz |
| Type de sortie | 85~240V CA (110V/120V/220V/240V), identique à la tension d'entrée |
| Canal | 1 Canal |
| Courant de charge maximal | 15A |
| Puissance de charge maximale | 1,5 KW à 110V ou 3,5 KW à 220V |
| Modes de travail | Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 90 x 47 x 23 mm |
| Dimension de Case | 96 x 50 x 33 mm |
Paramètres de l'émetteur CK-AC-2 :
| Paramètres | Détails |
|---|---|
| Voltage de travail | CA 110V~220V |
| Méthode de déclenchement | Lorsque le câble d'entrée obtient le signal de tension
CA, l'émetteur émet un signal sans fil "ON". Lorsque le câble d'entrée perd le signal de tension CA, l'émetteur émet un signal sans fil "OFF". |
| Fréquence de travail | 433.92MHz (315 MHz personnalisable) |
| Distance d’émission | 500m / 1500ft (théoriquement) |
| Dimension de PCB | 73 x 73 x 19 mm |
| Dimension de Case | 110 x 86 x 40 mm |
Principe de fonctionnement:
L'émetteur CK-AC-2 est une télécommande spéciale qui est déclenchée par les conditions de ON et OFF de l'alimentation CA 110V~220V. Il est équipé d'un fil d'entrée à deux conducteurs ou d'un câble à deux conducteurs avec fiche d'alimentation pour connecter un signal de tension CA provenant d'un équipement, tels que l'hôte d'avertissement, la sirène CA, la lampe CA et d’autres équipements CA.
Lorsqu'une tension CA est appliquée à son câble d'entrée, il émet un signal sans fil "ON". Lorsque le câble d'entrée cesse d'obtenir une tension CA, il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil, et ce système est utilisé pour contrôler sans fil un autre appareil via un signal de tension CA ou un signal de sortie CA d'un appareil.

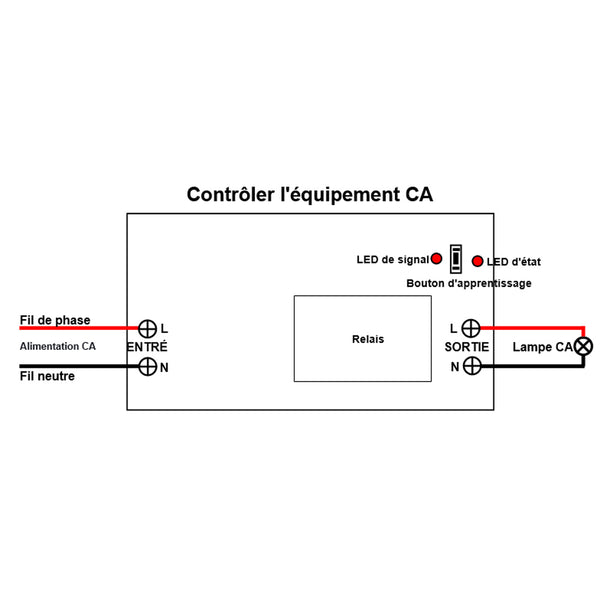

Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CA A par le signal CA 110~220V de l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CA de l'appareil B à la borne d'entrée de l'émetteur.
3. Lorsque l'appareil B enverra un signal CA à l'émetteur, l'émetteur émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CA à l'émetteur, l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce signal sans fil, il désactivera son relais pour éteindre l'appareil A.
