Contenu :
1 × Récepteur : S1FC-AC
1 x Émetteur (Télécommande): CA-3
1 × Manuel d'utilisateur
Introduction et Application :

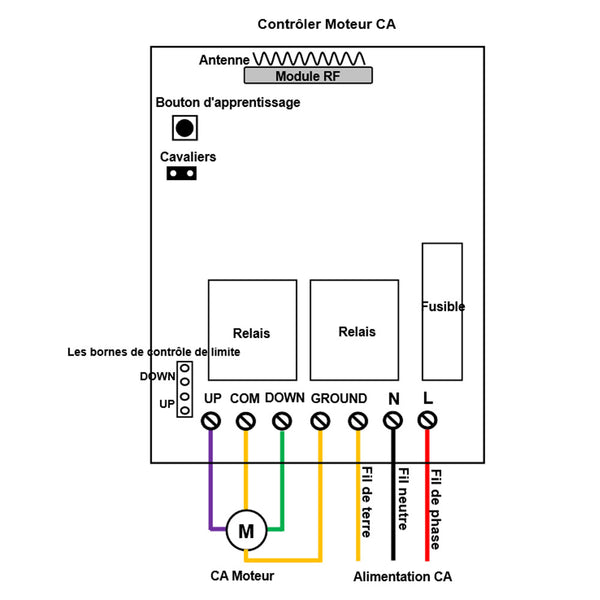

Ce kit interrupteur sans fil contrôle la rotation avant et arrière des moteurs CA. Il comprend un récepteur S1FC-AC et un émetteur CA-3. Il peut être utilisé pour les volets roulants, les portes roulantes, les écrans de projection, les auvents, les pompes, les treuils, les convoyeurs ou d'autres appareils avec des moteurs CA. Si vous connectez un moteur CA à ce récepteur, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la télécommande. Vous pouvez connecter deux interrupteurs de fin de course au récepteur et les utiliser pour arrêter le moteur.
Caractéristiques principales :
Commande sans fil, facile à installer.
Alimentation universelle: 110~240V CA (110V/120V/220V/240V)
Sortie de l'alimentation en CA : Il peut contrôler des moteurs CA avec une plage de tension de CA 110V~240V (tels que les moteurs CA de 110V, 120V, 220V ou 240V).
2 Modes de travail sélectionnables : Momentané, Interblocage
Avec trois boutons manuels : Vous pouvez contrôler le moteur par des boutons manuels.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1FC-AC :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 110~240V CA (110V/120V/220V/240V) |
| Tension de sortie | 110~240V CA (110V/120V/220V/240V) identique à la tension d'entrée |
| Canal | 1 Canal, peut fonctionner avec moteur CA |
| Fréquence de travail | 433.92MHz |
| Courant nominal | 5A, donc le courant de démarrage maximal du moteur ne peut pas dépasser 5A. |
| 2 Modes de travail sélectionnables | Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-14 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de Case | 100 x 60 x 30 mm |
| Correspondant à l'émetteur | CQ-3-2 (100m) / C-3-2 (100m) / CA-3 (200m) / CP-3 / CG-3 (500m) / CB-3-2 (1000m) |
Paramètres de l'émetteur CA-3 :
| Paramètres | Détails |
|---|---|
| Voltage de travail | 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois ) |
| Canal / Bouton | 3 canaux avec symboles de boutons ▲, ■, ▼ |
| Fréquence de travail | 433 Mhz |
| Chip de codage | EV1527 |
| Distance d’émission | 200m / 600ft (théoriquement ) |
| Dimension unitaire | 120 x 45 x 18 mm |
Réglage les modes différents de contrôle :
Le récepteur sera réglé en mode d’interblocage avant de quitter l'usine, si vous avez besoin du mode momentané, veuillez suivre les étapes suivantes.
Remarque : Le récepteur doit être redémarré après avoir changé le mode de travail.
1) Réglage du mode d’interblocage : Ne connectez pas deux cavaliers.
Fonctionnement via l'émetteur CA-3 ou les boutons du récepteur :
Presser le bouton ▲ → le moteur tourne dans le sens positif.
Presser le bouton ▼ → le moteur tourne dans le sens inverse.
Presser le bouton ■ → le moteur s'arrête.
2) Réglage du mode momentané : Connectez deux cavaliers avec un connecteur.
Fonctionnement via l'émetteur CA-3 ou les boutons du récepteur :
Maintenez le bouton ▲ → le moteur tourne dans le sens positif.
Relâcher le bouton → le moteur s'arrête.
Maintenez le bouton ▼ → le moteur tourne dans le sens inverse.
Relâcher le bouton → le moteur s'arrête.

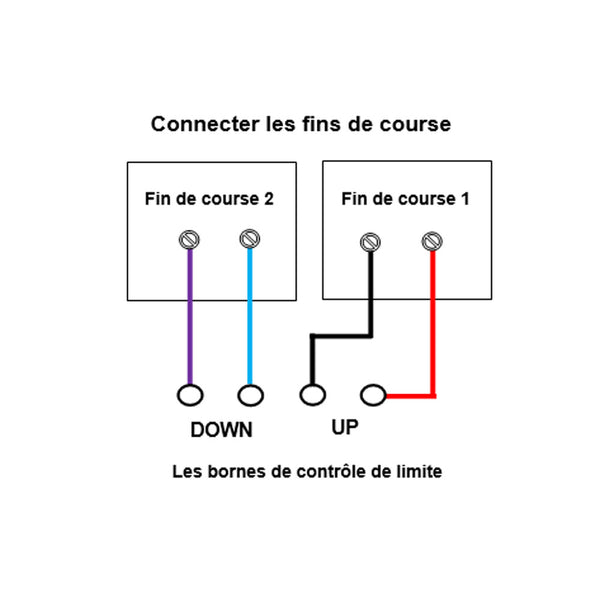

Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement ouvert), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement ouvert aux bornes <UP>, et connecter un autre interrupteur de fin de course normalement ouvert aux bornes <DOWN>.
Lorsque le moteur tourne dans le sens positif, si deux bornes <UP> sont connectées, le moteur s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens inverse, si deux bornes <DOWN> sont connectées, le moteur s'arrêtera automatiquement.
