Contenu:

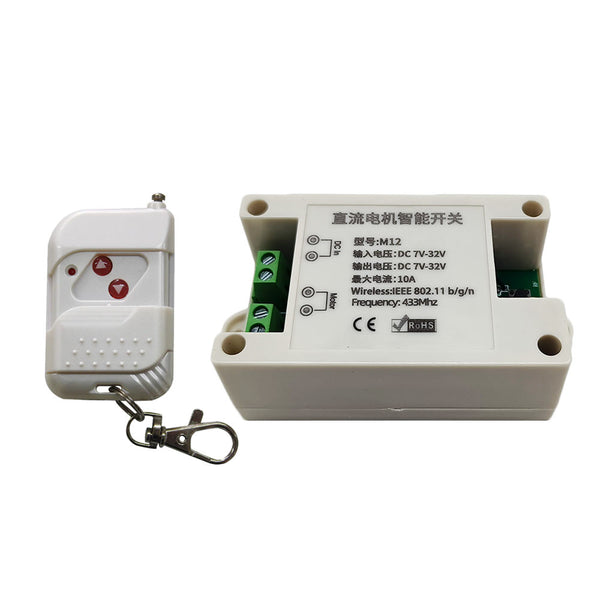

1 × Interrupteur Intelligent WIFI pour Moteur CC
1 x Émetteur: C-2-2
1 × Manuel d'utilisateur
Application:
Il convient aux variantes occasions automatiques, telles que industrielle, commercielle, maison intelligente. Via les smartphones ou l’internet, on peux utiliser l’interrupteur WIFI pour réaliser la télécommande à distance des différents matériels tels que volet roulant électrique, petit moteur CC bidirectionnel (deux lignes de commande), vérin électrique.
Caractéristiques:
Connectez-vous à Internet via le signal WIFI du routeur sans fil.
Contrôlé par application smartphone, pas de limite de distance.
Avec deux boutons d'apprentissage.
Avec la fonction de télécommande, vous pouvez utiliser la télécommande pour obtenir le contrôle.
Il peut être utilisé simultanément par téléphone portable et par télécommande.
Deux applications pour Android et iOS sont disponibles et graduites.
La version Android de l'application prend en charge les appareils mobiles Android ou tablettes Android.
La version iOS de l'application prend en charge les iPhones, iPads ou iPods Touchs.
L'APP prend en charge l'anglais, le français, l'allemand, l'espagnol, le russe et de nombreuses autres langues.
Fonction de chronométrage: Vous pouvez configurer l'appareil pour qu'il s'exécute automatiquement à différents moments de la journée.
Prend en charge les paramètres de scène personnalisés, ou vous pouvez contrôler automatiquement sans téléphone.
Avec la fonctionnalité de partage, vous pouvez partager cet appareil avec d'autres téléphones pour contrôler ensemble.

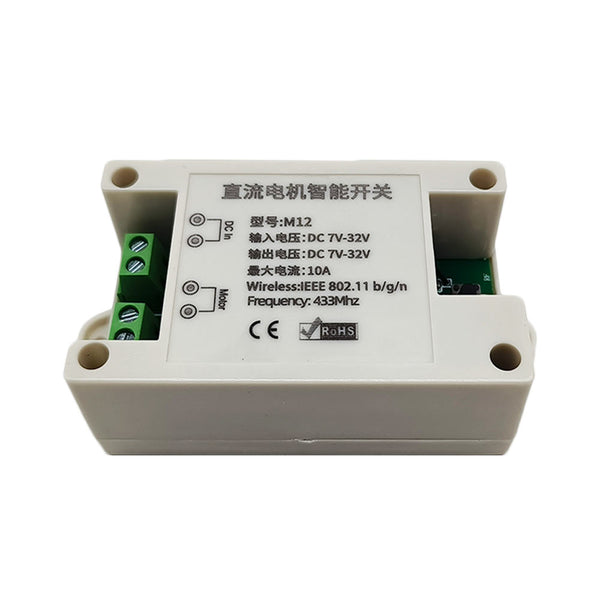

Paramètre de Interrupteur WIFI:
| Paramètres | Détails |
|---|---|
| Tension de travail | 7~32V CC |
| Tension de sortie | 7~32V CC (la tension de sortie est la même que la tension d'entrée) |
| Fréquence de travail | 433.92MHz |
| Norme sans fil | IEEE 802.11 b/g/n |
| Courant de travail maximum | 10A |
| 2 Mode de travail | Mode de travail normal, Mode de travail différé |
| Fils appropriés pour les bornes de connexion | 22-16 AWG |
| Matériau | ABS ignifuge |
| Dimension de Case | 96 x 50 x 31 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle CQ-2-2 (50M), C-2-2 / C-2L-2 (100M), CP-2L / CV-2-2 (500M), ou CB-2L etc. |

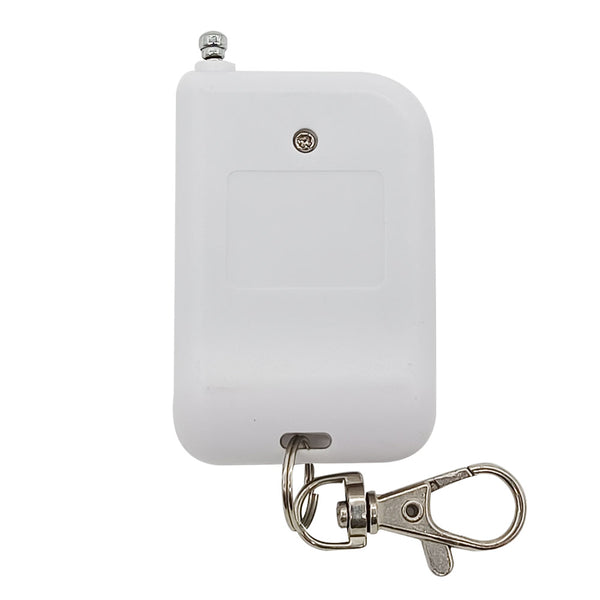

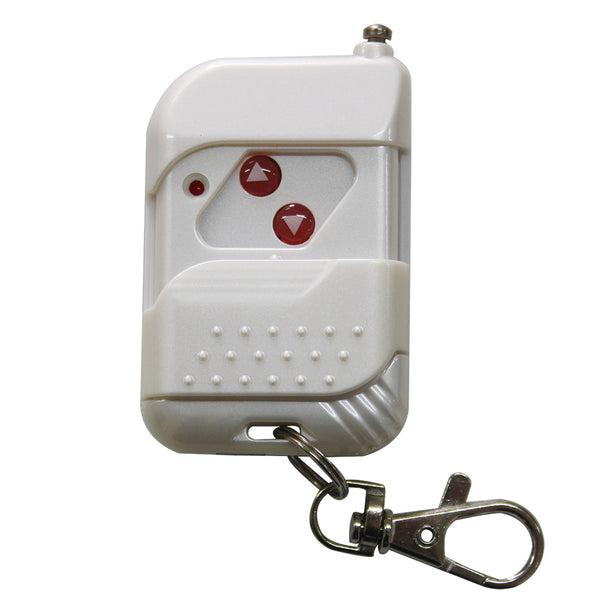

Paramètres de l'émetteur C-2-2 (2 boutons):
| Paramètres | Détails |
|---|---|
| Voltage de travail | 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois) |
| Symbole de bouton | ▲, ▼ |
| Fréquence de travail | 433Mhz |
| Chip de codage | PT2262 / PT2264 / SC2262 |
| Distance d’émission | 100m / 300ft (théoriquement) |
| Dimension | 58 x 39 x 16 mm |

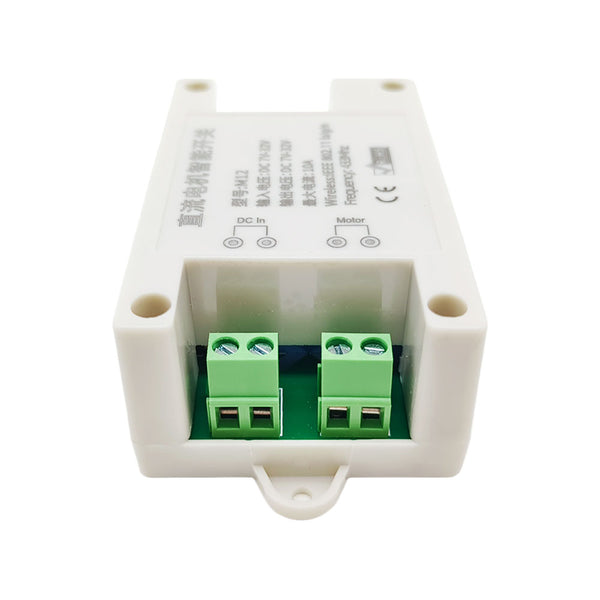

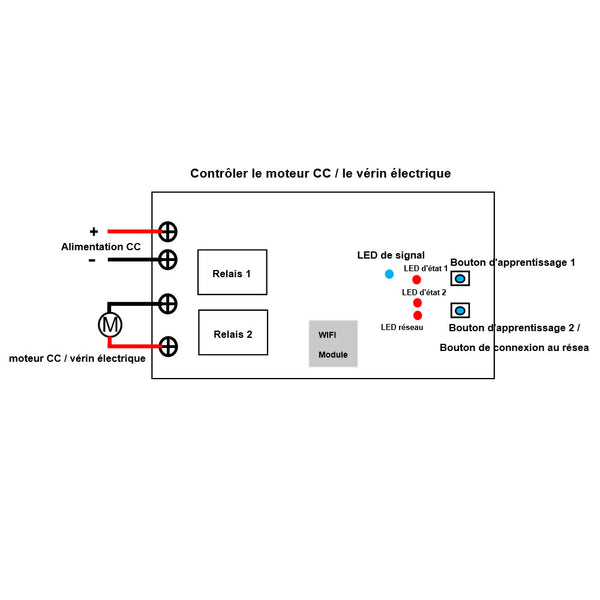

Câblage:
Si vous voulez contrôler l’vérin électrique ou le petit moteur CC bidirectionnel, faire comme suivant:
1. Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WIFI, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WIFI.
2. Raccorder les deux fils du moteur CC ou de l’vérin électrique aux bornes <Moteur>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Opération dans différents modes de travail:
Remarque: Pour l'installation, l'enregistrement et l'utilisation de l'APP, s'il vous plaît vérifier le manuel de l'APP.
1. Mode de travail normal:
1) Le opération via l'APP:
Presser le canal1 sur l’APP: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Presser le canal1 encore une fois: Le moteur CC ou le vérin électrique s'arrête.
Presser le canal2 sur l’APP: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Presser le canal2 encore une fois: Le moteur CC ou le vérin électrique s'arrête.
2) Le opération via l'émetteur C-2-2:
Presser le bouton ▲ sur l'émetteur: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Presser le bouton ▲ encore une fois: Le moteur CC ou le vérin électrique s'arrête.
Presser le bouton ▼ sur l'émetteur: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Presser le bouton ▼ encore une fois: Le moteur CC ou le vérin électrique s'arrête.
2. Mode de travail différé:
Le temps de travail des canaux peut être défini sur l'application de téléphone mobile. Lorsque le interrupteur WIFI fonctionne à l'heure définie, le interrupteur WIFI arrête la sortie et le moteur CC ou le vérin électrique s'arrête automatiquement.
1) Le opération via l'APP:
Presser le canal1 sur l’APP: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le canal1 pour arrêter le moteur CC ou le vérin électrique.
Presser le canal2 sur l’APP: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le canal2 pour arrêter le moteur CC ou le vérin électrique.
2) Le opération via l'émetteur:
Presser le bouton ▲ sur l'émetteur: Le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le bouton ▲ pour arrêter le moteur CC ou le vérin électrique.
Presser le bouton ▼ sur l'émetteur: Le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Après le temps de retard défini, le interrupteur WIFI arrête la sortie, le moteur CC ou le vérin électrique s'arrête automatiquement. Pendant le fonctionnement dans le temps défini, vous pouvez également appuyer sur le bouton ▼ pour arrêter le moteur CC ou le vérin électrique.
Comment correspondre l'émetteur au interrupteur WIFI:
Remarque: Nous avons couplé l'émetteur au interrupteur WIFI avant de quitter l'usine.
1) Presser le bouton d'apprentissage 1 dans le interrupteur WIFI pour 3~4 secondes, le LED de signal bleue sur le interrupteur WIFI est allumé, cela signifie que le canal 1 du interrupteur WIFI entre dans l'état d'apprentissage. Presser sur le bouton ▲ sur l'émetteur, si la LED de signal s'éteint, cela signifie que le bouton ▲ est avec réussi couplé au canal 1.
2) Presser le bouton d'apprentissage 2 dans le interrupteur WIFI pour 3~4 secondes, le LED de signal bleue sur le interrupteur WIFI est allumé, cela signifie que le canal 2 du interrupteur WIFI entre dans l'état d'apprentissage. Presser sur le bouton ▼ sur l'émetteur, si la LED de signal s'éteint, cela signifie que le bouton ▼ est avec réussi couplé au canal 2.
3) Le interrupteur WIFI peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le interrupteur WIFI:
Nous avons couplé l’émetteur au interrupteur WIFI. Si vous ne voulez pas que le interrupteur WIFI fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le interrupteur WIFI.
Opération:
1) Appuyez et maintenez enfoncé le bouton d'apprentissage 1 dans le interrupteur WIFI pendant 12 à 13 secondes, puis relâchez le bouton, le LED de signal bleue s'allume, puis clignote rapidement, puis s'éteint, cela indique que le code du bouton ▲ a été supprimé avec succès.
2) Appuyez et maintenez enfoncé le bouton d'apprentissage 2 dans le interrupteur WiFi pendant 12 à 13 secondes, puis relâchez le bouton, le LED de signal bleue s'allume, puis clignote rapidement, puis s'éteint, cela indique que le code du bouton ▼ a été supprimé avec succès.
