Contenu :
1 × Interrupteur à pédale
1 × Manuel d'utilisateur
Introduction :

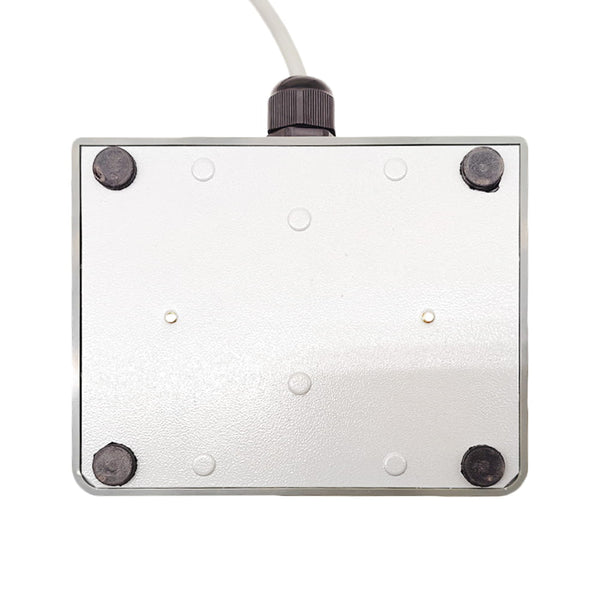

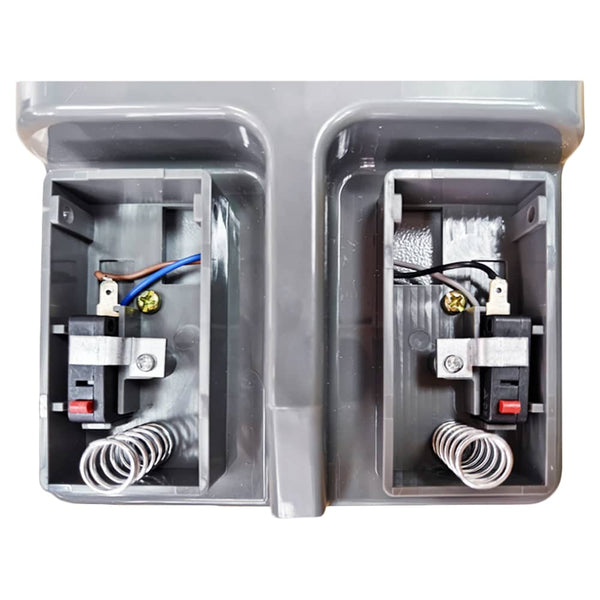

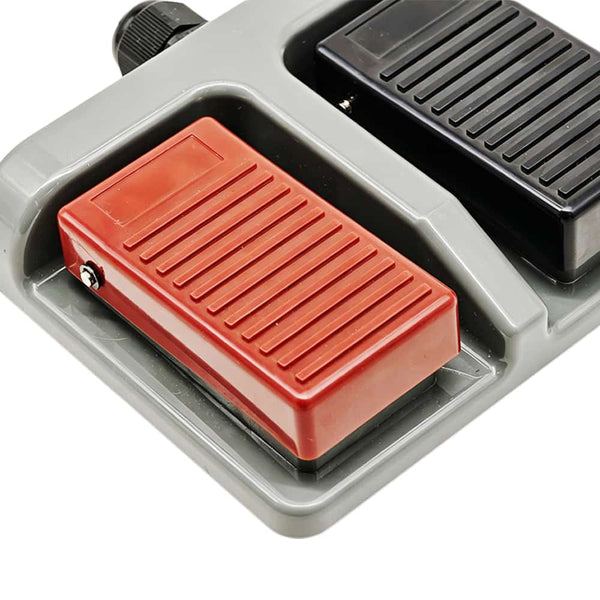

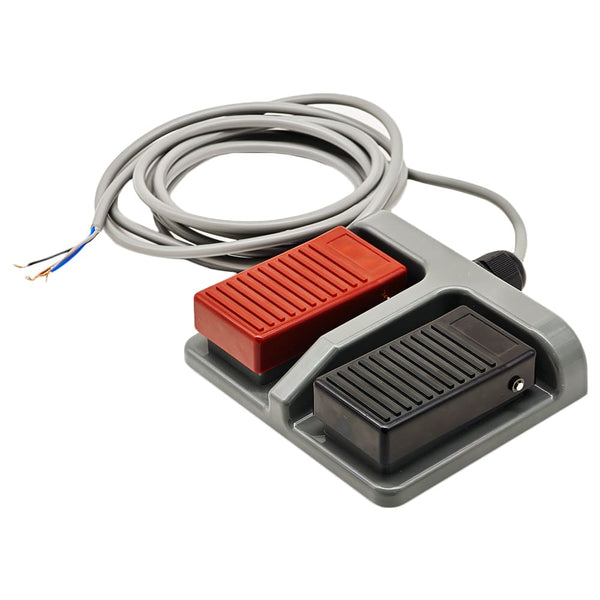

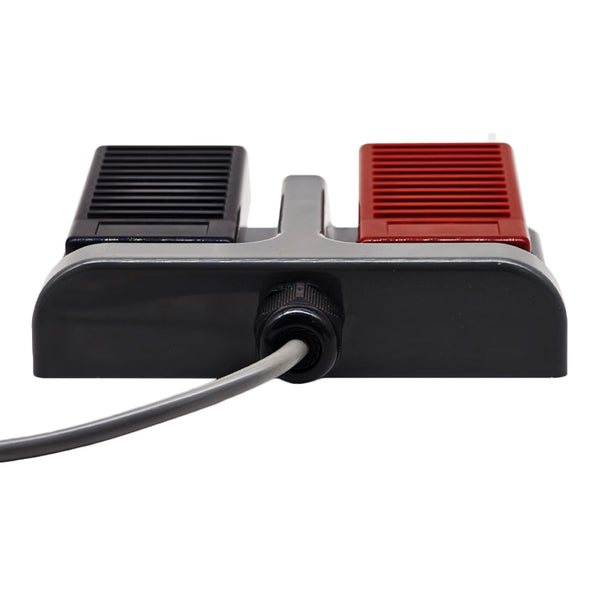

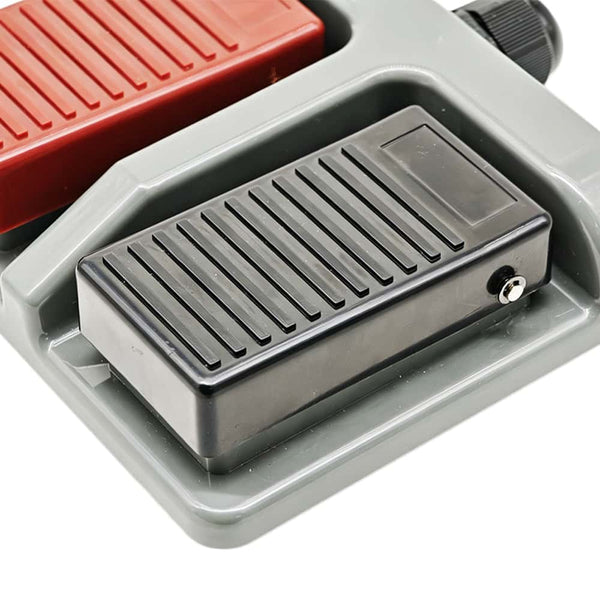

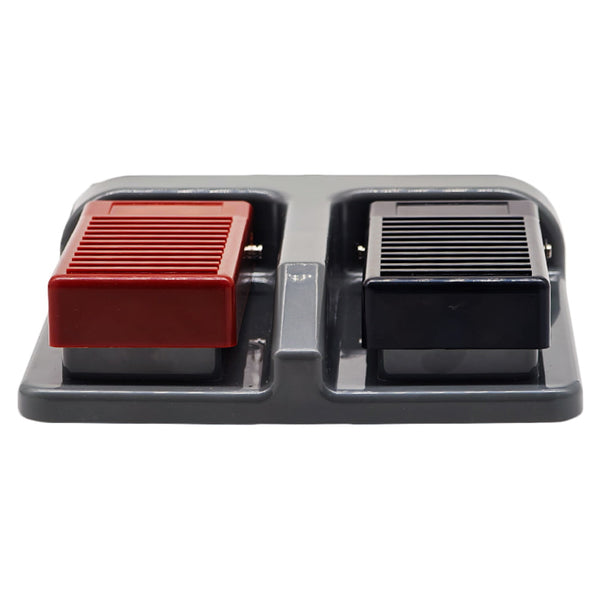

Cet interrupteur à pédale comporte des boutons rouge et noir, correspondant respectivement aux fonctions “Avant” et “Arrière”. Chaque bouton possède un jeu de contacts normalement ouverts. Vous pouvez connecter cet interrupteur à pédale aux bornes de contrôle filaires du récepteur ou aux bornes d'interrupteur manuel du contrôleur de synchronisation du vérin électrique, puis l'utiliser pour contrôler le moteur CC ou le vérin électrique.
Description du produit :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 12~24V CC |
| Courant de charge maximum | 6A |
| Deux boutons | bouton rouge, bouton noir |
| Mode de fonctionnement | momentané |
| Matériau de contact | contacts en argent |
| Température de fonctionnement | -20°C à +70°C |
| Dimensions | 142 x 150 x 34 mm |

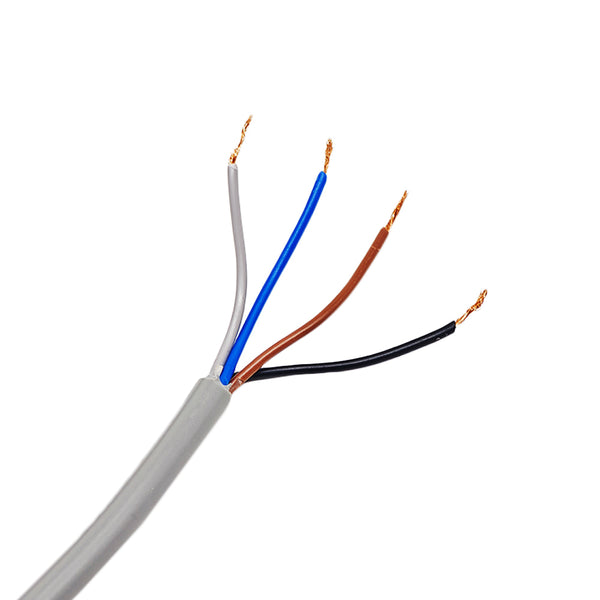

| Avec un câble à quatre conducteurs de 300 cm, calibre 20 AWG | |
| Chaque bouton est équipé d'un jeu de contacts NO | |
| Les câbles internes sont pré-câblés | |
| Compatible avec nos récepteurs à bornes de contrôle filaires, tels que les modèles S1FC-DC, S1PF-DC, S1PF3-DC, S1F2-DC, S1FC-AC, et S1F2-AC | |
| Compatible avec nos contrôleurs de synchronisation à bornes d'interrupteur manuel pour vérins électriques | |
Câblage :

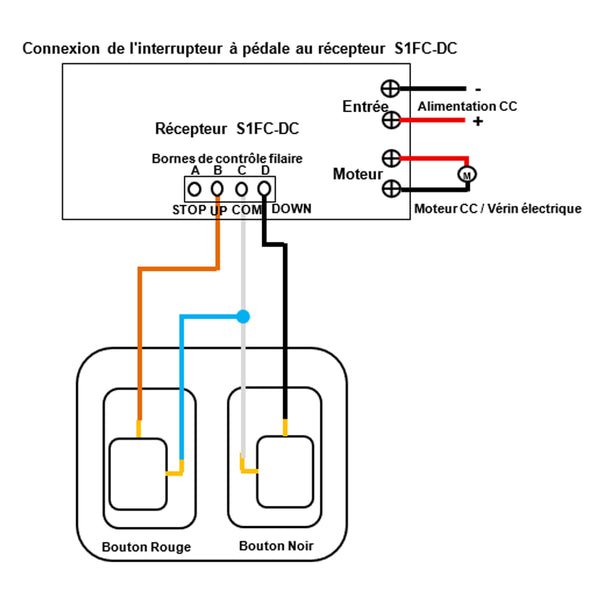

Connexion au récepteur S1FC-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez les fils de l'interrupteur à pédale aux bornes de contrôle filaires du récepteur comme suit :
1) Fil marron à la borne <UP>
2) Fil noir à la borne <DOWN>
3) Fils bleu et blanc à la borne <COM>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.

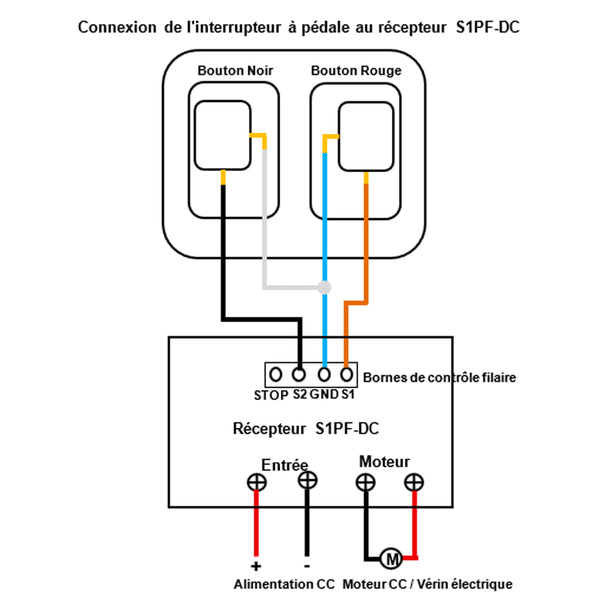

Connexion au récepteur S1PF-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez les fils de l'interrupteur à pédale aux bornes de contrôle filaires du récepteur comme suit :
1) Fil marron à la borne <S1>
2) Fil noir à la borne <S2>
3) Fils bleu et blanc à la borne <GND>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.

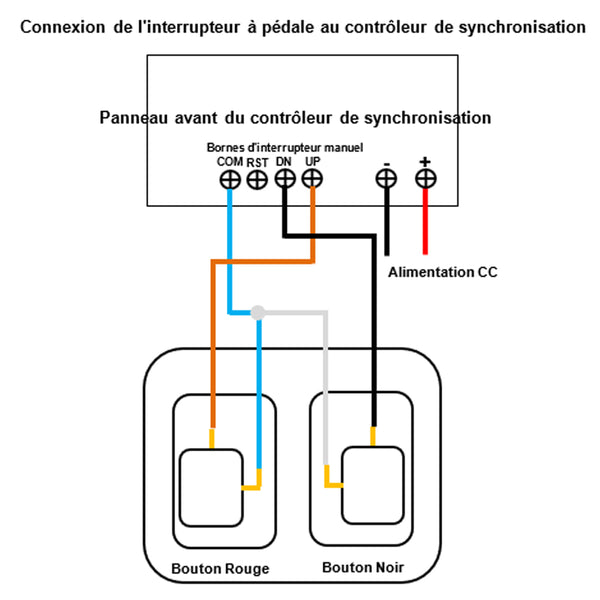

Connexion au contrôleur de synchronisation avec fonction d’interrupteur manuel :
1. Connectez le pôle positif de l’alimentation CC au la borne <+> du contrôleur et connecter le pôle négatif de l’alimentation CC au la borne <-> du contrôleur.
2. Connectez les fils de l'interrupteur à pédale aux bornes d'interrupteur manuel du contrôleur comme suit :
1) Fil marron à la borne <UP>
2) Fil noir à la borne <DN>
3) Fils bleu et blanc à la borne <COM>
3. Branchez les vérins électriques à la borne de canal correspondante du contrôleur.
Opération :
1) Appuyez et maintenez le bouton rouge, le moteur tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
2) Appuyez et maintenez le bouton noir, le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
