Contenu :
1 × Interrupteur à pédale
1 × Manuel d'utilisateur
Introduction :

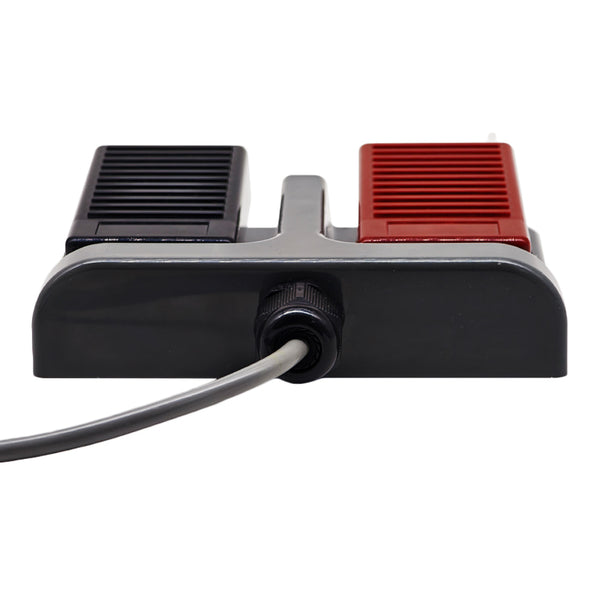

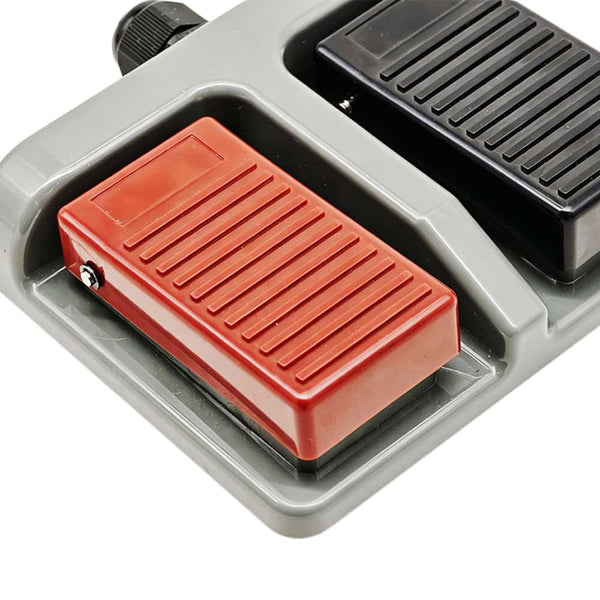

Cet interrupteur à pédale comporte des boutons rouge et noir, correspondant respectivement aux fonctions “Avant” et “Arrière”. Si vous connectez un moteur CC à cet interrupteur à pédale, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la pédale de commande. Si vous connectez un vérin électrique CC à cet interrupteur à pédale, vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par la pédale de commande.
Description du produit :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 12~24V CC |
| Courant de charge maximum | 6A |

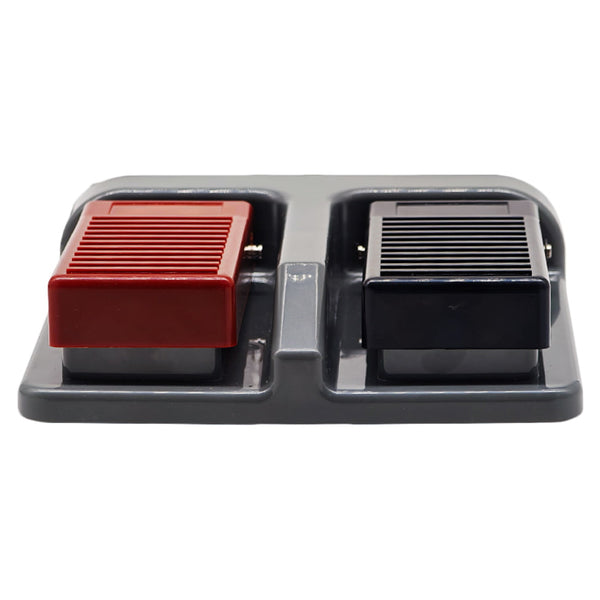

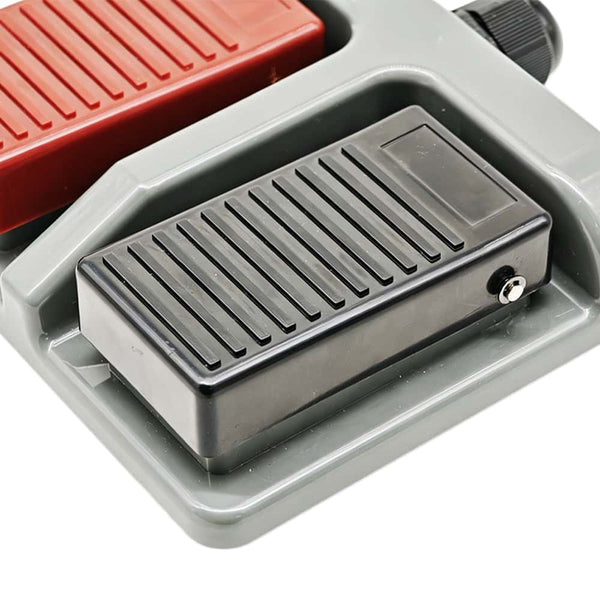

| Deux boutons | bouton rouge, bouton noir |
| Mode de fonctionnement | momentané |

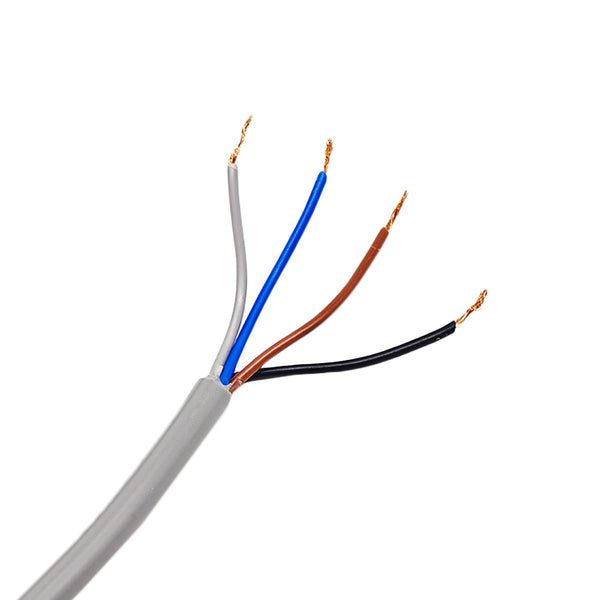

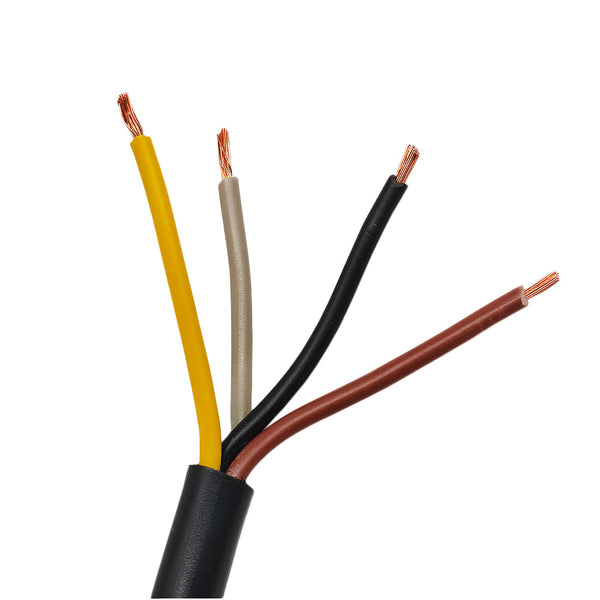

| Câble d'alimentation | câble à quatre conducteurs de 300 cm (câble fin à quatre conducteurs de calibre 20 AWG ou câble à quatre conducteurs de 0,75 millimètres carrés en option) |

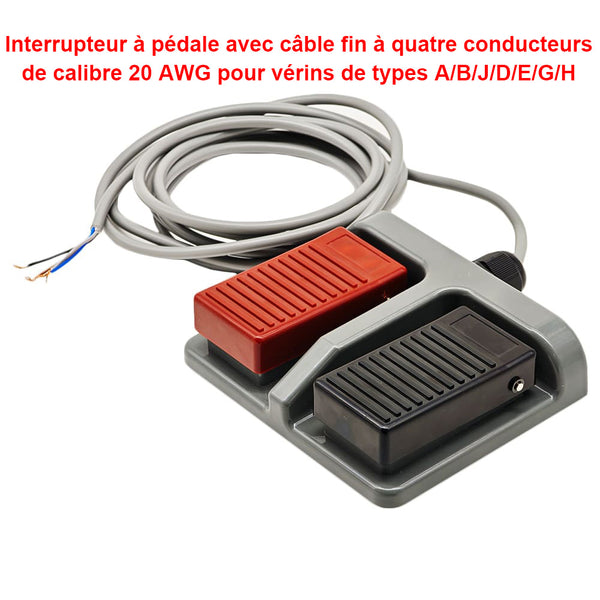

| Le câble fin à quatre conducteurs de calibre 20 AWG compatible avec les vérins électriques normaux suivants | Type A / B / J / D / E / G / G2 / H |

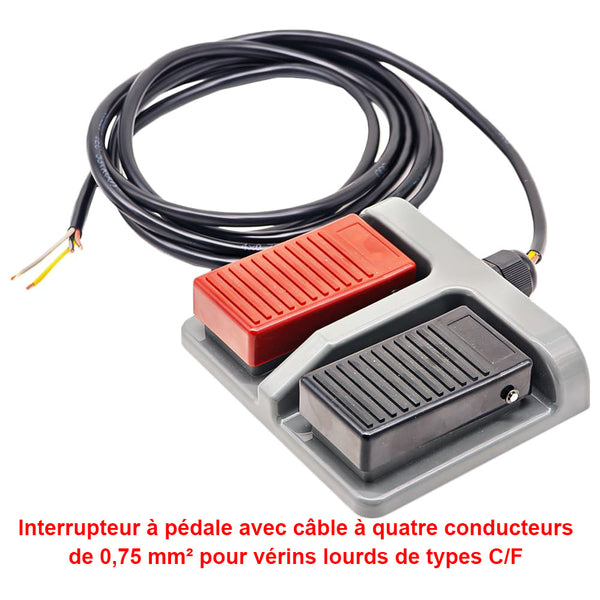

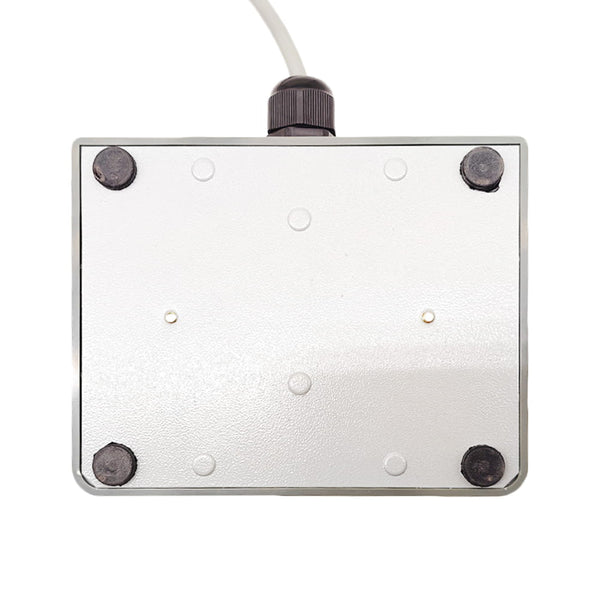

| Le câble à quatre conducteurs de 0,75 millimètres carrés compatible avec les vérins électriques charge lourde suivants | Type C / F |
| Matériau de contact | contacts en argent |
| Température de fonctionnement | -20°C à +70°C |
| Dimensions | 142 x 150 x 34 mm |

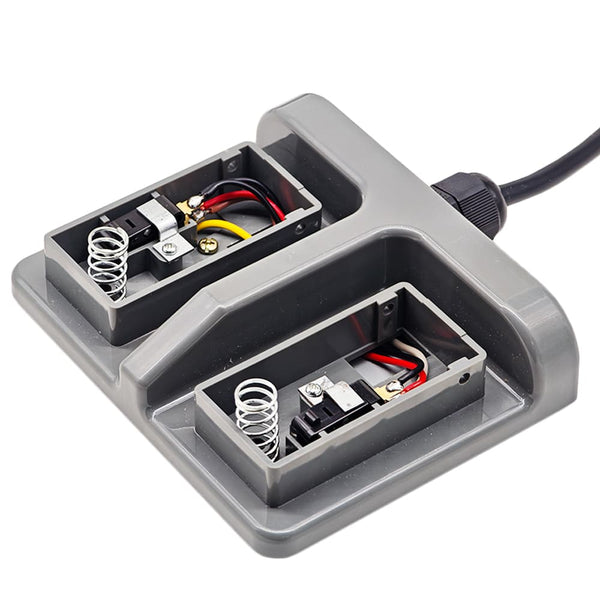

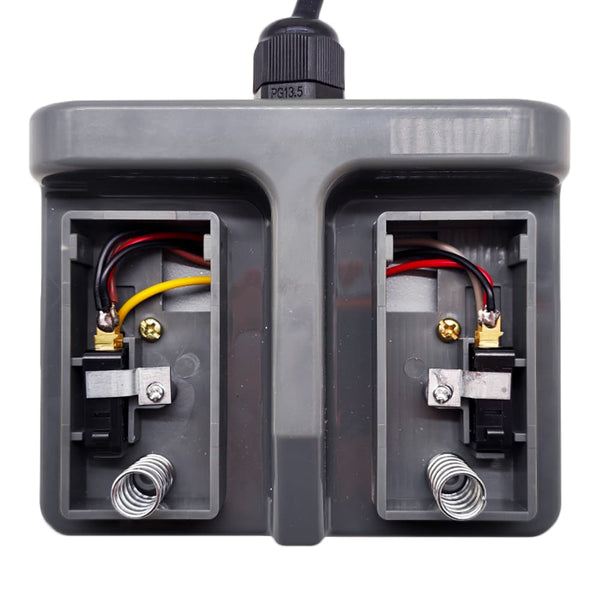

| Les câbles internes sont pré-câblés | |

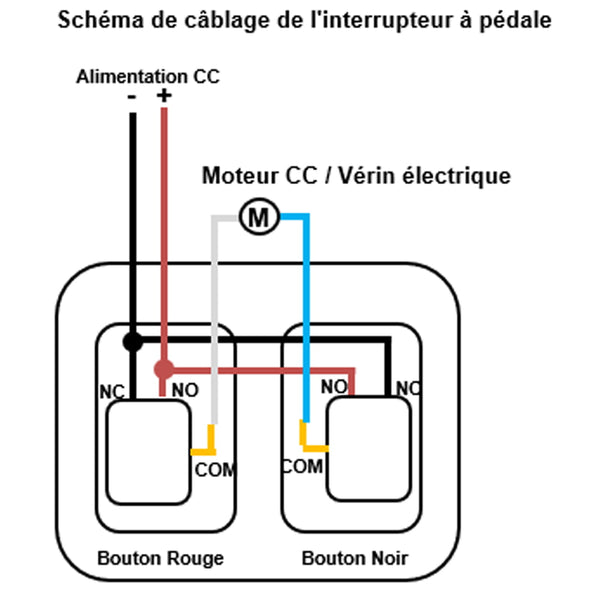

Câblage :
1) Connectez la borne positive de l'alimentation CC au fil marron de l'interrupteur à pédale, et connectez le pôle négatif de l'alimentation CC au fil noir de l'interrupteur à pédale.
2) Connectez les deux fils du moteur ou du vérin électrique aux deux fils restants de l'interrupteur à pédale. (Vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.)
Opération :
1) Appuyez et maintenez le bouton rouge, le moteur tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
2) Appuyez et maintenez le bouton noir, le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
