Contenu :
1 × Récepteur : S1PFC-AC
1 × Manuel d'utilisateur
Application :
Ce récepteur est un contrôleur sans fil pour le moteur CA, lui et l'émetteur forment un système émetteur-récepteur sans fil. Si vous connectez un moteur CA à ce récepteur, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la télécommande. Vous pouvez connecter deux interrupteurs de fin de course au récepteur et les utiliser pour arrêter le moteur. Il peut être utilisé dans les volets roulants, les portes roulantes, les écrans de projection, les auvents, les pompes, les treuils, les convoyeurs ou d'autres appareils et équipements équipés de moteurs CA.
Caractéristiques :
Commande sans fil, facile à installer.
Convient pour moteur CA.

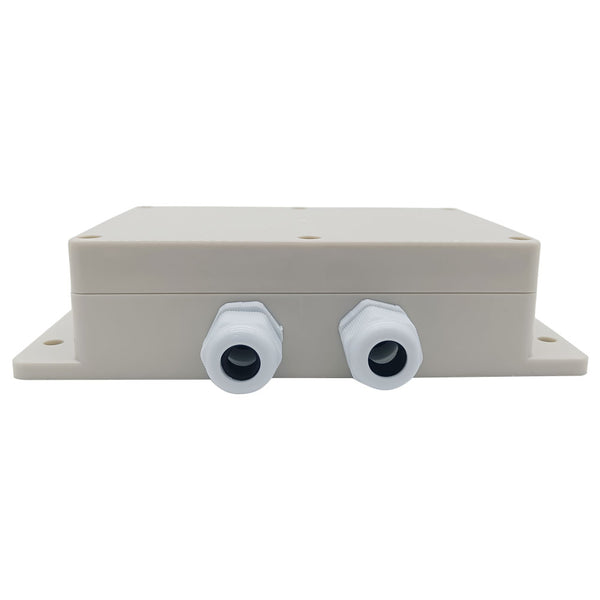

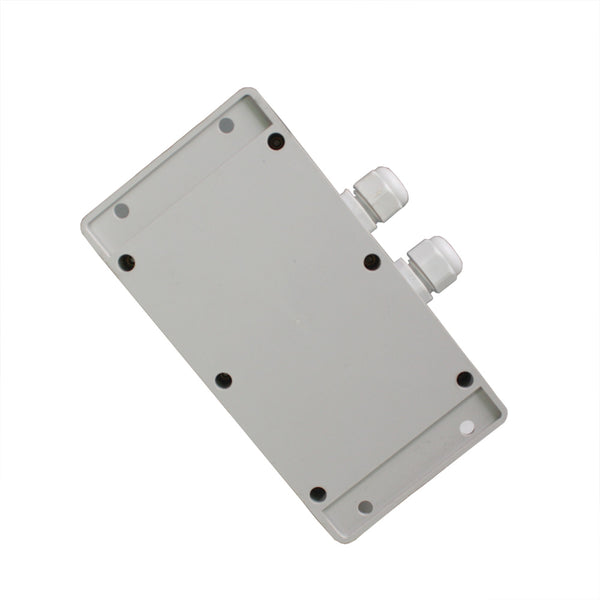

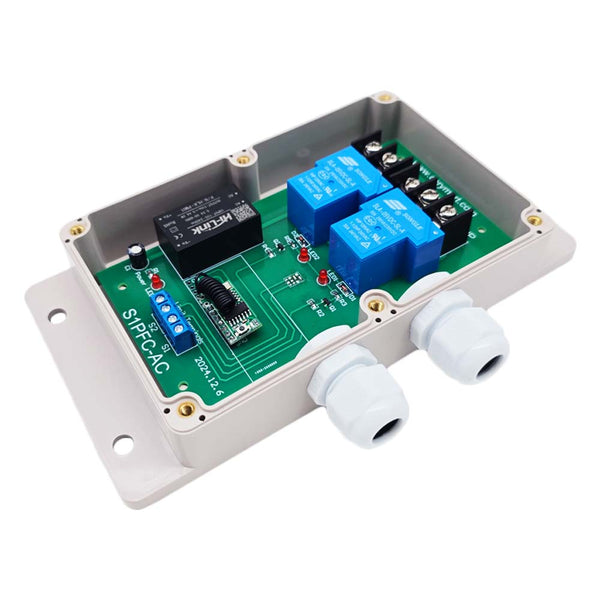

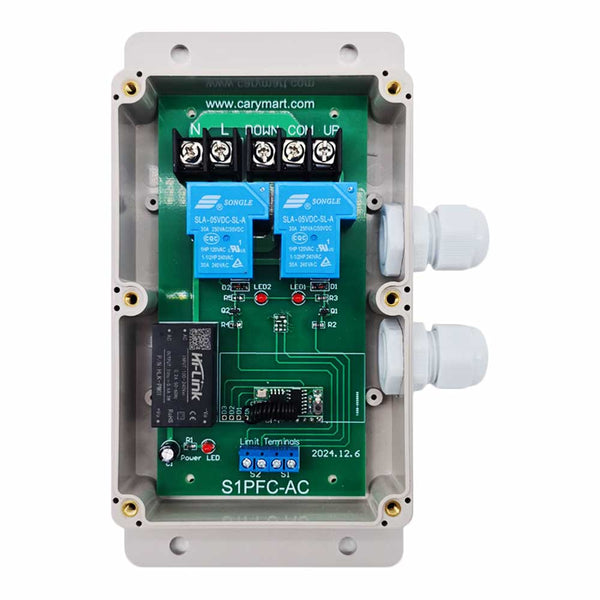

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Haute Puissance: Il peut fonctionner à un courant maximum de 30 A.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1PFC-AC
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 CH, peut fonctionner avec 1 moteur CA
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 30A / chaque canal, donc le courant de démarrage maximal du moteur ne peut pas dépasser 30A.
Fils appropriés pour les bornes de connexion : 22-12 AWG
2 Modes Sélectionnables : Interblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C

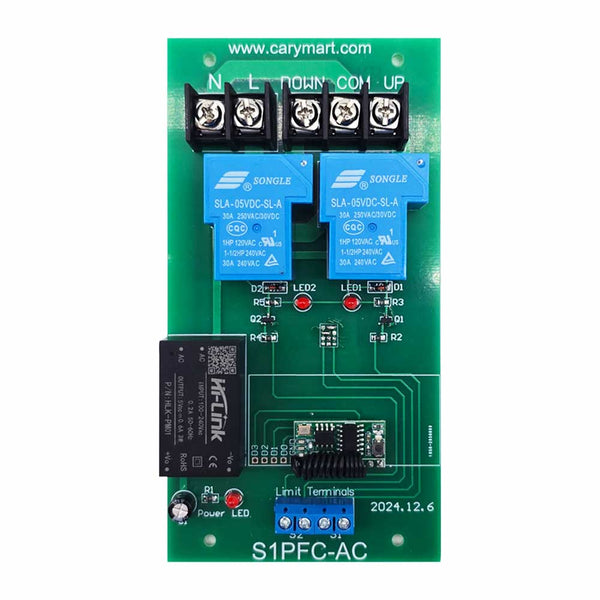

Dimension de PCB: 140 x 73 x 18 mm

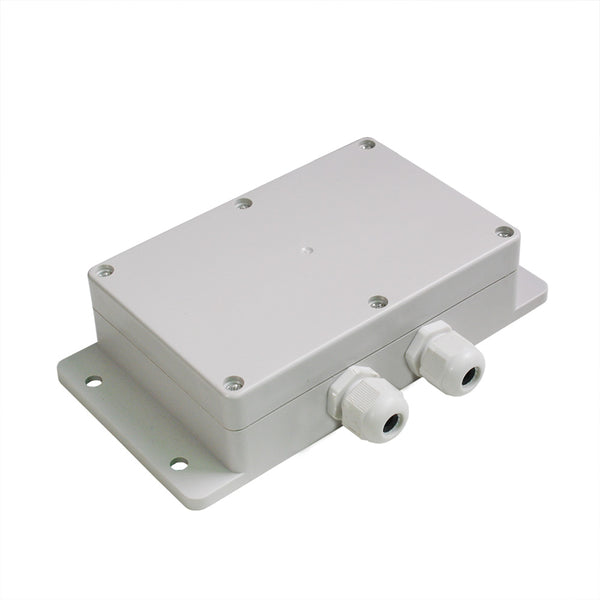

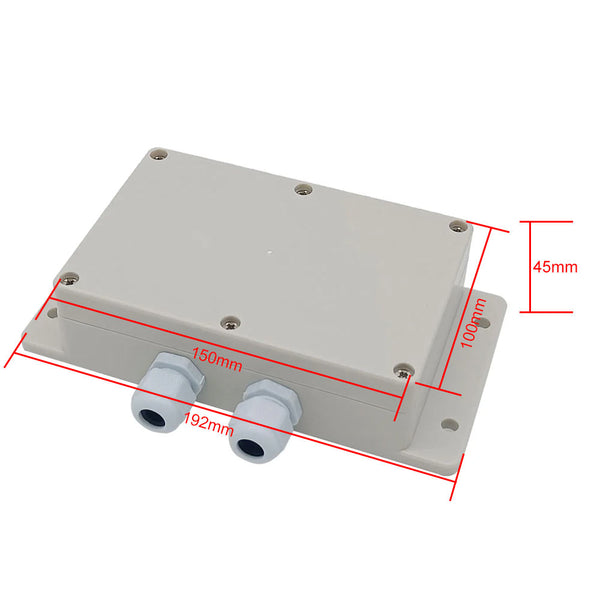

Dimension de Case: 192 x 100 x 45 mm
Émetteurs correspondants :
Ce récepteur fonctionne uniquement avec différents émetteurs, tels que les modèles CWC-3L (étanche, distance de 50 mètres / 150 pieds), C-2-2 ou C-3-2 (distance de 100 mètres / 300 pieds), CP-2 ou CP-3 (distance de 500 mètres / 1500 pieds), CV-2-2 (distance de 500 mètres / 1500 pieds), CG-3 (distance de 500 mètres / 1500 pieds) ou CB-3-2 (distance de 1000 mètres / 3000 pieds).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec deux boutons, par exemple le modèle CP-2, C-2-2 ou CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec à trois ou quatre boutons, tel que le modèle CWC-3L, C-3-2, CP-3, CG-3 ou CB-3-2..
Gamme de Travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CP-3 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-3-2 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler des moteurs CA 110~240V (110V/120V/220V/240V).

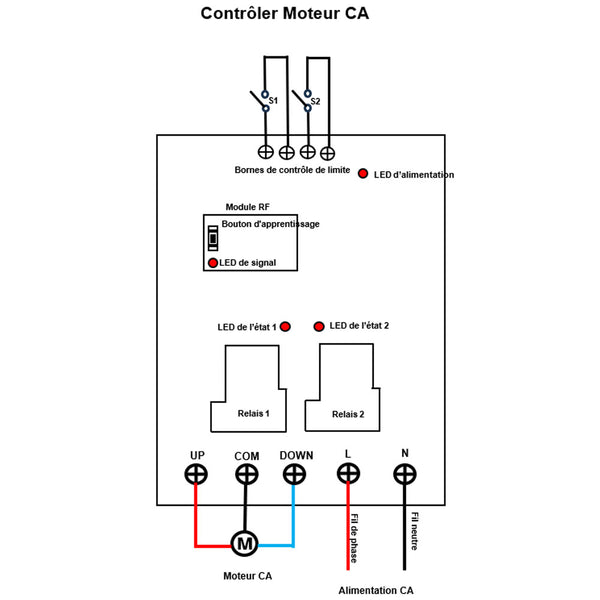

Câblage :
Si vous voulez contrôler un moteur CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
2) Connectez le fil de avant du moteur CA à la borne <UP>, connectez le fil de inverse du moteur CA à la borne <DOWN>, et connectez le fil neutre du moteur CA à la borne <COM>.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous souhaitez utiliser du mode momentané, appliquez les étapes suivantes.
1) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement par l'émetteur, tel que CP-3 :
Presser le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif
Presser le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse
Presser le bouton ■ de l'émetteur: le moteur s'arrête.
2) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement par l'émetteur, tel que CP-2 :
Presser et maintenez le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif
Relâcher le bouton ▲: le moteur s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse.
Relâcher le bouton ▼: le moteur s'arrête.

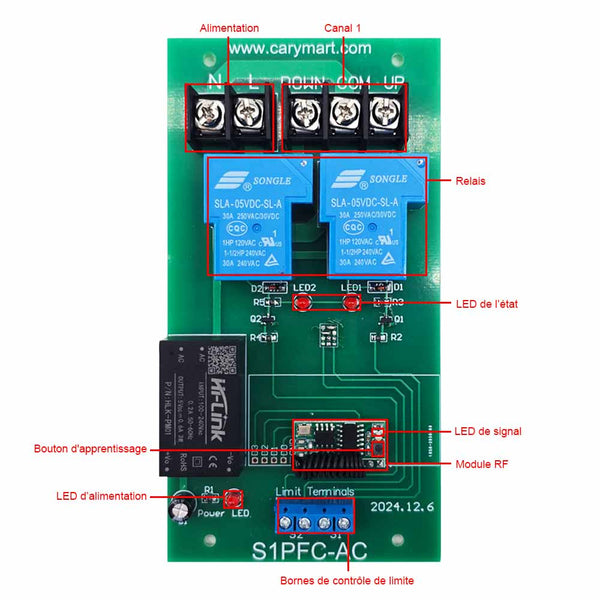

Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement fermés aux deux bornes de S1 et connecter un autre interrupteur de fin de course normalement fermé aux deux bornes de S2.
Lorsque le moteur tourne dans le sens positif, si deux bornes de S1 sont déconnectées, le moteur s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, si deux bornes de S2 sont déconnectées, le moteur s'arrête automatiquement.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les étapes suivantes.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser le bouton ▲ sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton ▲ est réussi. Presser le bouton ▼ sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton ▼ est réussi. Presser ensuite le bouton ■ sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton ■ est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
