Contenu :
1 x Interrupteur manuel
1 × Manuel d'utilisateur
Introduction :

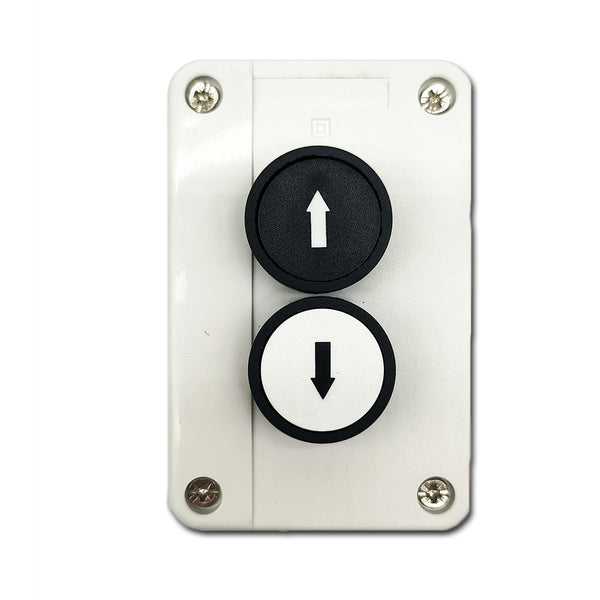

Cet interrupteur manuel a deux boutons poussoirs haut et bas. Chaque bouton a deux contacts normalement ouverts. Vous pouvez connecter cet interrupteur manuel aux bornes de contrôle filaires du récepteur ou aux bornes d'interrupteur manuel du contrôleur de synchronisation du vérin électrique, puis l'utiliser pour contrôler le moteur CC ou le vérin électrique.
Description du produit :
| Paramètres | Détails |
|---|---|
| Deux boutons | HAUT, BAS |
| Mode de fonctionnement | momentané |
| Diamètre du bouton | 30 MM |
| Diamètre du trou | 22 MM |
| Matériau de contact | contacts en argent |
| Courant nominal de contact | 10 A |
| Température de fonctionnement | -20°C à +70°C |
| Niveau de l'indice de protection | IP65 |
| Dimension de Boîte | 105 x 68 x 50 mm |

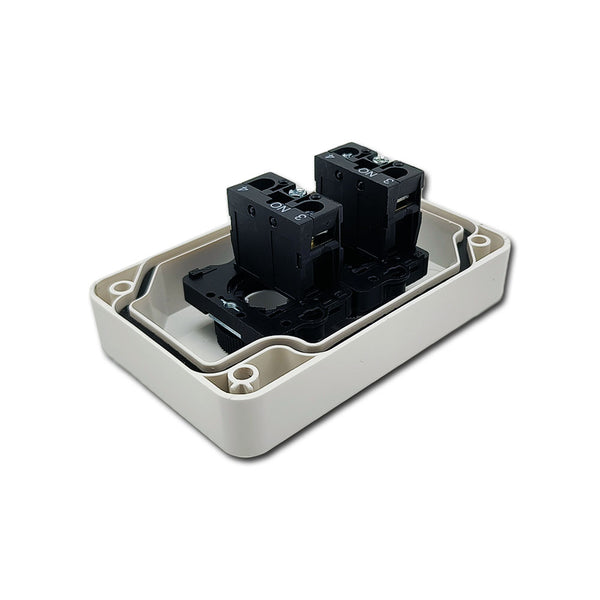

| Chaque bouton est équipé d'un jeu de contacts NO | |
| Boîte étanche et connecteur étanche | |
| Boîtier en plastique résistant aux chocs | |
| Compatible avec nos récepteurs à bornes de contrôle filaires, tels que les modèles S1FC-DC, S1PF-DC, S1PF3-DC, S1F2-DC, S1FC-AC, et S1F2-AC | |
| Compatible avec nos à bornes contrôleurs de synchronisation d'interrupteur manuel pour vérins électriques | |
Câblage :
Connexion au récepteur S1FC-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez l'interrupteur manuel aux bornes de contrôle filaires du récepteur comme suit :
1) Borne 3 du bouton HAUT à la borne <UP>
2) Borne 3 du bouton BAS à la borne <DOWN>
3) Borne 4 des boutons HAUT et BAS à la borne <COM>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Connexion au récepteur S1PF-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez l'interrupteur manuel aux bornes de contrôle filaires du récepteur comme suit :
1) Borne 3 du bouton HAUT à la borne <S1>
2) Borne 3 du bouton BAS à la borne <S2>
3) Borne 4 des boutons HAUT et BAS à la borne <GND>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Connexion au contrôleur de synchronisation avec fonction d’interrupteur manuel :
1. Connectez le pôle positif de l’alimentation CC au la borne <+> du contrôleur et connecter le pôle négatif de l’alimentation CC au la borne <-> du contrôleur.
2. Connectez l'interrupteur manuel aux bornes d'interrupteur manuel du contrôleur comme suit :
1) Borne 3 du bouton HAUT à la borne <UP>
2) Borne 3 du bouton BAS à la borne <DN>
3) Borne 4 des boutons HAUT et BAS à la borne <COM>
3. Branchez les vérins électriques à la borne de canal correspondante du contrôleur.
Opération :
1) Appuyez et maintenez le bouton HAUT, le moteur tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
2) Appuyez et maintenez le bouton BAS, le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâchez le bouton, le moteur ou le vérin électrique s'arrête.
