Contenu :
1 x Interrupteur manuel
1 × Manuel d'utilisateur
Introduction :

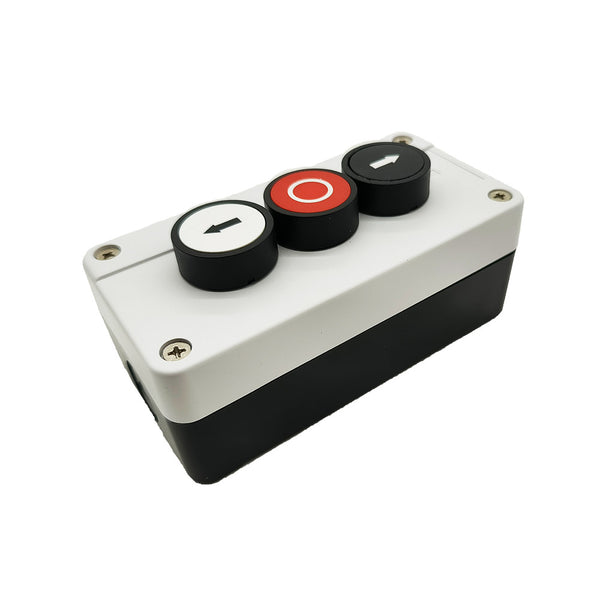

Cet interrupteur manuel a trois boutons poussoirs haut-arrêt-bas. Chaque bouton a deux contacts normalement ouverts. Vous pouvez connecter cet interrupteur manuel aux bornes de contrôle filaires du récepteur, puis l'utiliser pour contrôler le moteur CC ou le vérin électrique.
Description du produit :

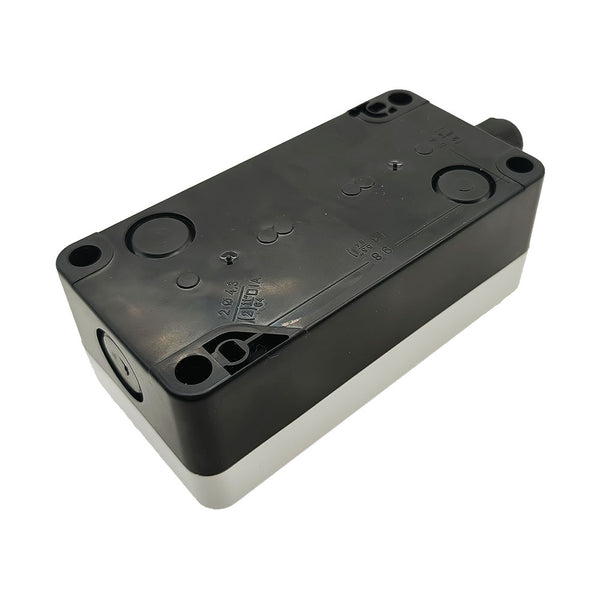

| Paramètres | Détails |
|---|---|
| Trois boutons | HAUT, ARRÊT, BAS |
| Mode de fonctionnement | momentané |
| Diamètre du bouton | 30 MM |
| Diamètre du trou | 22 MM |
| Matériau de contact | contacts en argent |
| Courant nominal de contact | 10 A |
| Température de fonctionnement | -20°C à +70°C |
| Niveau de l'indice de protection | IP65 |
| Dimension de Boîte | 134 x 68 x 50 mm |
| Chaque bouton est équipé d'un jeu de contacts NO | |

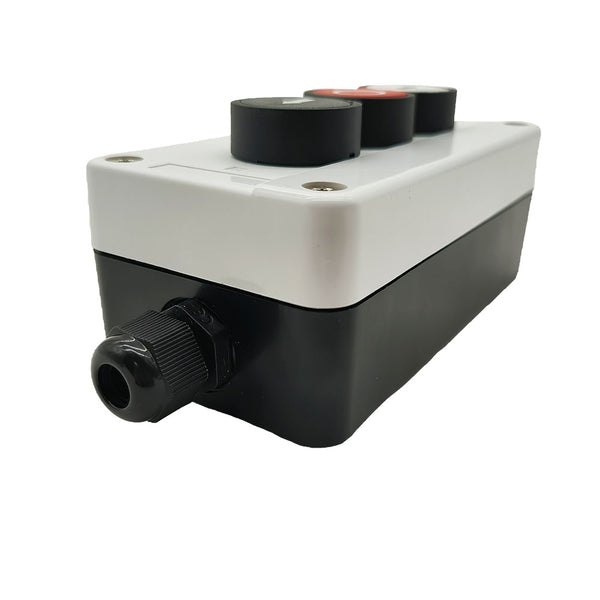

| Boîte étanche et connecteur étanche | |
| Boîtier en plastique résistant aux chocs | |
| Compatible avec nos récepteurs à bornes de contrôle filaires, tels que les modèles S1FC-DC, S1PF-DC, S1PF3-DC, S1F2-DC, S1FC-AC, et S1F2-AC | |
Câblage :
Connexion au récepteur S1FC-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez l'interrupteur manuel aux bornes de contrôle filaires du récepteur comme suit :
1) Borne 3 du bouton HAUT à la borne <UP>
2) Borne 3 du bouton BAS à la borne <DOWN>
3) Borne 3 du bouton ARRÊT à la borne <STOP>
4) Borne 4 des boutons HAUT, BAS et ARRÊT à la borne <COM>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Connexion au récepteur S1PF-DC :
1. Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée du récepteur, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée du récepteur.
2. Connectez l'interrupteur manuel aux bornes de contrôle filaires du récepteur comme suit :
1) Borne 3 du bouton HAUT à la borne <S1>
2) Borne 3 du bouton BAS à la borne <S2>
3) Borne 3 du bouton ARRÊT à la borne <STOP>
4) Borne 4 des boutons HAUT, BAS et ARRÊT à la borne <GND>
3. Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Opération :
1) Appuyez le bouton HAUT, le moteur tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
2) Appuyez le bouton BAS, le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
3) Appuyez le bouton ARRÊT, le moteur ou le vérin électrique s'arrête.
