Contenu:
1 x Module Synchrone Bidirectionnel : SM002-1D-5000
1 x Manuel d'utilisation
Introduction :
Ce module de synchronisation est un module émetteur-récepteur à super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Le module intègre également une fonction de répéteur. Lorsque la distance entre deux modules synchrones est trop importante et que le signal sans fil ne peut pas être transmis correctement, vous pouvez installer un autre module synchrone entre ces deux modules synchrones et activer sa fonction répéteur.
Il prend également en charge le relais en cascade multi - modules. Par exemple, lors de l'utilisation simultanée de quatre modules de synchronisation, le premier agit en émetteur, les deuxième et troisième en répéteurs, et le quatrième en récepteur. Le premier module émet un signal, le deuxième module reçoit le signal, est déclenché, puis transmet le signal au troisième module. Le troisième module reçoit le signal provenant du deuxième module, est déclenché, puis transmet le signal au quatrième module. Le quatrième reçoit le signal du troisième module et est déclenché.
Caractéristiques principales :
Commande sans fil, facile à installer.
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.

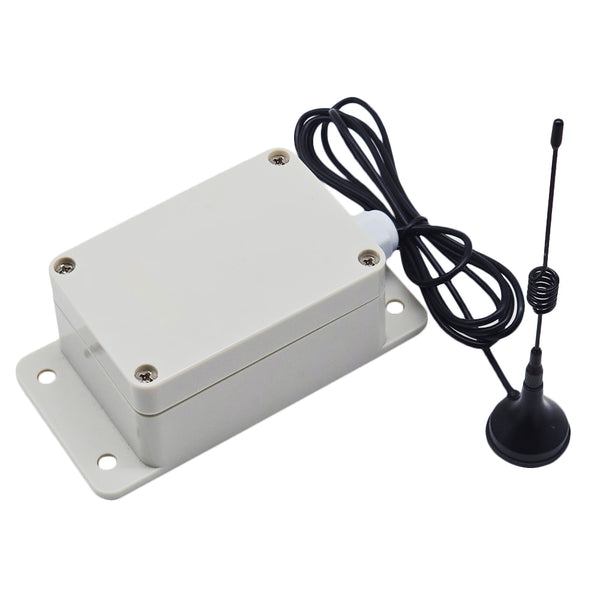

Conception étanche : Le module synchrone dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Déclenché par un contact sec normalement ouvert.
Avec une sortie de tension 12V CC et une sortie relais sec.

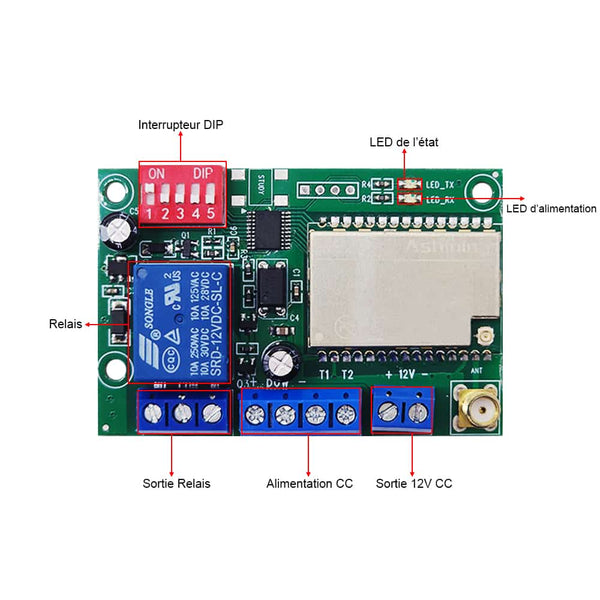

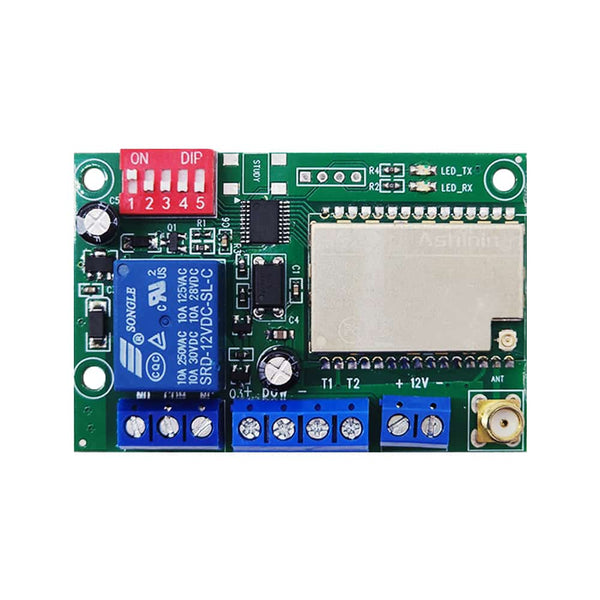

Dispose d'un interrupteur DIP à 5 positions, les positions 1-3 sont utilisées pour la sélection du canal (8 combinaisons de canaux), la position 4 est utilisée pour la sélection du mode de fonctionnement, et la position 5 est utilisée pour l'activation de la fonction répéteur.
Avec l'antenne à ventouse magnétique, le module a une distance de travail plus longue.
2 Modes de travail sélectionnables : Autoblocage, Momentané
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Interférences : Deux ou plusieurs ensembles de modules synchronisés avec des canaux différents peuvent être utilisés dans la même zone, sans interférence entre eux.
Paramètres de Interrupteur SM002-1D-5000 :
Réglage de différents modes de travail :
Le module sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Réglez la position 4 de l'Interrupteur DIP sur ON.
Fonctionnement:

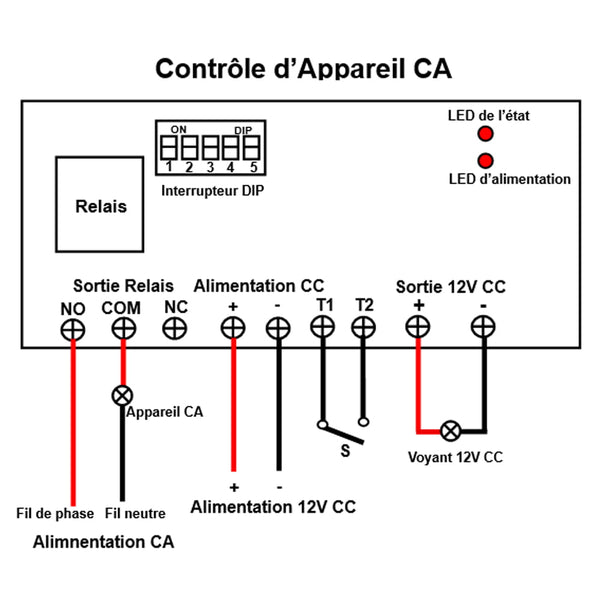

Connectez les bornes T1 et T2 → Tous les modules sortent une tension de 12V CC, toutes les sorties relais sont activées (tous les appareils sont allumés).
Reconnectez les bornes T1 et T2 → Tous les modules arrêtent de sortir une tension de 12V CC, toutes les sorties relais sont désactivées (tous les appareils sont éteints).
2) Réglage du mode momentané : Réglez la position 4 de l'Interrupteur DIP sur OFF.
Fonctionnement:
Connectez les bornes T1 et T2 → Tous les modules sortent une tension de 12V CC, toutes les sorties relais sont activées (tous les appareils sont allumés).
Déconnectez les bornes T1 et T2 → Tous les modules arrêtent de sortir une tension de 12V CC, toutes les sorties relais sont désactivées (tous les appareils sont éteints).
Comment activer la fonction répéteur :
Si vous souhaitez activer la fonction répéteur du module synchrone, vous devez régler la position 5 de l'Interrupteur DIP de ce module synchrone sur ON.
Processus de travail : Lorsque ce module synchrone reçoit un signal sans fil d'un autre module, il se déclenche et retransmet ce signal simultanément.
Remarque : Si plusieurs modules sont utilisés simultanément comme répéteurs, assurez-vous qu'un seul module répéteur puisse recevoir le signal émis par l'émetteur précédent.
Remarque:

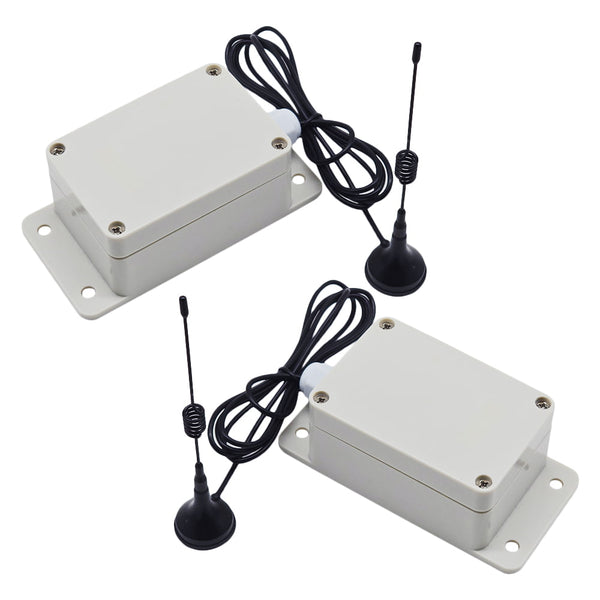

Si vous avez besoin d'un système de télécommande synchronisé sans fil complet, un comme émetteur et un comme récepteur, alors vous devez commander deux produits.
Si la distance de fonctionnement doit être augmentée, un comme émetteur, un comme récepteur et un comme répéteur, alors vous devez commander trois produits.
1 x Module Synchrone Bidirectionnel : SM002-1D-5000
1 x Manuel d'utilisation
Introduction :
Ce module de synchronisation est un module émetteur-récepteur à super longue distance. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5 kilomètres, ce qui est un excellent appareil pour le contrôle à distance et la communication longue distance.
Le module intègre également une fonction de répéteur. Lorsque la distance entre deux modules synchrones est trop importante et que le signal sans fil ne peut pas être transmis correctement, vous pouvez installer un autre module synchrone entre ces deux modules synchrones et activer sa fonction répéteur.
Il prend également en charge le relais en cascade multi - modules. Par exemple, lors de l'utilisation simultanée de quatre modules de synchronisation, le premier agit en émetteur, les deuxième et troisième en répéteurs, et le quatrième en récepteur. Le premier module émet un signal, le deuxième module reçoit le signal, est déclenché, puis transmet le signal au troisième module. Le troisième module reçoit le signal provenant du deuxième module, est déclenché, puis transmet le signal au quatrième module. Le quatrième reçoit le signal du troisième module et est déclenché.
Caractéristiques principales :
Commande sans fil, facile à installer.
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.
Conception étanche : Le module synchrone dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Déclenché par un contact sec normalement ouvert.
Avec une sortie de tension 12V CC et une sortie relais sec.
Dispose d'un interrupteur DIP à 5 positions, les positions 1-3 sont utilisées pour la sélection du canal (8 combinaisons de canaux), la position 4 est utilisée pour la sélection du mode de fonctionnement, et la position 5 est utilisée pour l'activation de la fonction répéteur.
Avec l'antenne à ventouse magnétique, le module a une distance de travail plus longue.
2 Modes de travail sélectionnables : Autoblocage, Momentané
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Interférences : Deux ou plusieurs ensembles de modules synchronisés avec des canaux différents peuvent être utilisés dans la même zone, sans interférence entre eux.
Paramètres de Interrupteur SM002-1D-5000 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 12V CC |
| Fréquence de travail | 420MHz |
| Sortie 1 / Sortie 2 | Tension 12V CC / Sortie relais (Avec bornes NO et NC) |
| Courant d'émission | 120mA |
| Courant de contact relais | 10A max. |
| 2 Modes de travail sélectionnables | Autoblocage, Momentané |
| Fils appropriés pour les bornes de connexion | 22-16 AWG |
| Distance d’émission | 5000m (théoriquement) |
| Température de fonctionnement | -20°C ~ +70°C |
| Indice de protection IP | IP65 |
| Dimension de PCB | 69 x 46 x 17 mm |
| Dimension de Case | 138 x 68 x 50 mm |
Réglage de différents modes de travail :
Le module sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Réglez la position 4 de l'Interrupteur DIP sur ON.
Fonctionnement:
Connectez les bornes T1 et T2 → Tous les modules sortent une tension de 12V CC, toutes les sorties relais sont activées (tous les appareils sont allumés).
Reconnectez les bornes T1 et T2 → Tous les modules arrêtent de sortir une tension de 12V CC, toutes les sorties relais sont désactivées (tous les appareils sont éteints).
2) Réglage du mode momentané : Réglez la position 4 de l'Interrupteur DIP sur OFF.
Fonctionnement:
Connectez les bornes T1 et T2 → Tous les modules sortent une tension de 12V CC, toutes les sorties relais sont activées (tous les appareils sont allumés).
Déconnectez les bornes T1 et T2 → Tous les modules arrêtent de sortir une tension de 12V CC, toutes les sorties relais sont désactivées (tous les appareils sont éteints).
Comment activer la fonction répéteur :
Si vous souhaitez activer la fonction répéteur du module synchrone, vous devez régler la position 5 de l'Interrupteur DIP de ce module synchrone sur ON.
Processus de travail : Lorsque ce module synchrone reçoit un signal sans fil d'un autre module, il se déclenche et retransmet ce signal simultanément.
Remarque : Si plusieurs modules sont utilisés simultanément comme répéteurs, assurez-vous qu'un seul module répéteur puisse recevoir le signal émis par l'émetteur précédent.
Remarque:
Si vous avez besoin d'un système de télécommande synchronisé sans fil complet, un comme émetteur et un comme récepteur, alors vous devez commander deux produits.
Si la distance de fonctionnement doit être augmentée, un comme émetteur, un comme récepteur et un comme répéteur, alors vous devez commander trois produits.
