Contenu:

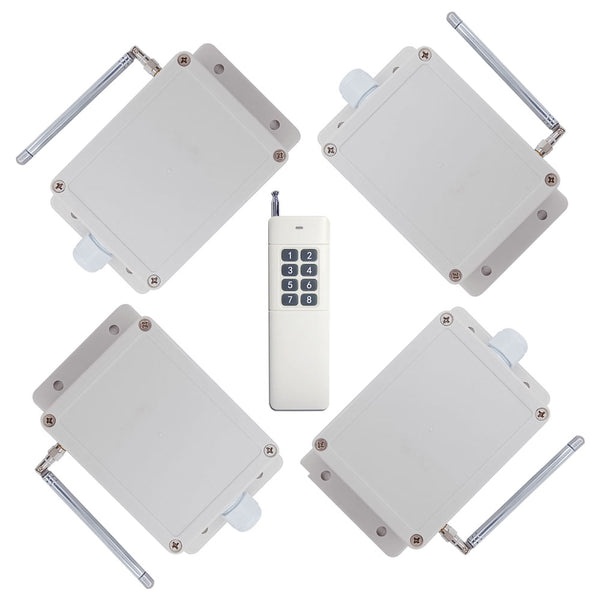

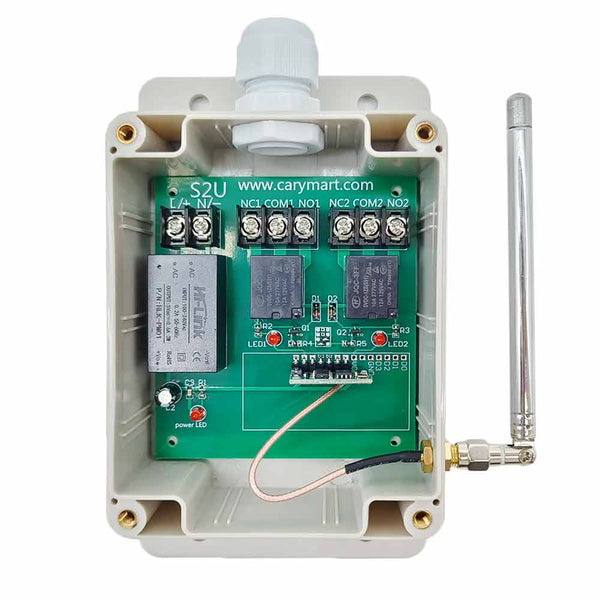

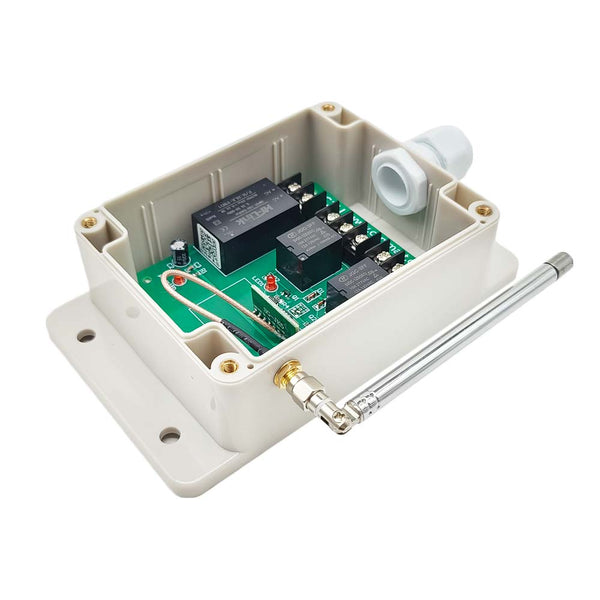

4 x Récepteurs: S2UB-AC-ANT3(2 Canaux / 4 Modes de Contrôle)
1 x Émetteur (Télécommande): CV-8/CB-8
1 x Manuel d'utilisateur
Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, signes d'affaires et équipements variés.
Commande sans fil, facile à installer.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Avec bornes des commande filaire, le récepteur peut connecter des dispositif externes, les interrupteurs manuels ou des capteurs pour contrôler le récepteur.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Le récepteur est conçu pour le système d'un émetteur contrôler plusieurs récepteurs. Vous pouvez utiliser 1 émetteur avec 4 boutons pour contrôler 2 récepteurs, ou utiliser 1 émetteur avec 6 boutons pour contrôler 3 récepteurs, ou utiliser 1 émetteur avec 8 boutons pour contrôler 4 récepteurs, ou utiliser 1 émetteur avec 12 boutons pour contrôler 6 récepteurs.
Gamme de Travail:
Avec un émetteur (par exemple CV-8) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB.
Paramètres de Récepteur:
Modèle: S2UB-AC220
Alimentation (tension de fonctionnement): CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433MHz.
Canal: 2 CH
Modes de contrôle: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage.
Sortie: Sortie relais (Normalement Ouvert et Normalement Fermé).
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Courant maximal de travail du relais: 10A.
Courant statique: ≤ 6mA

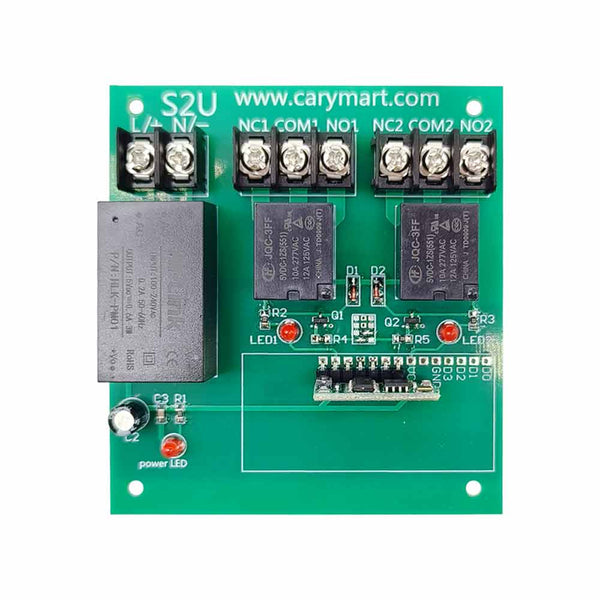

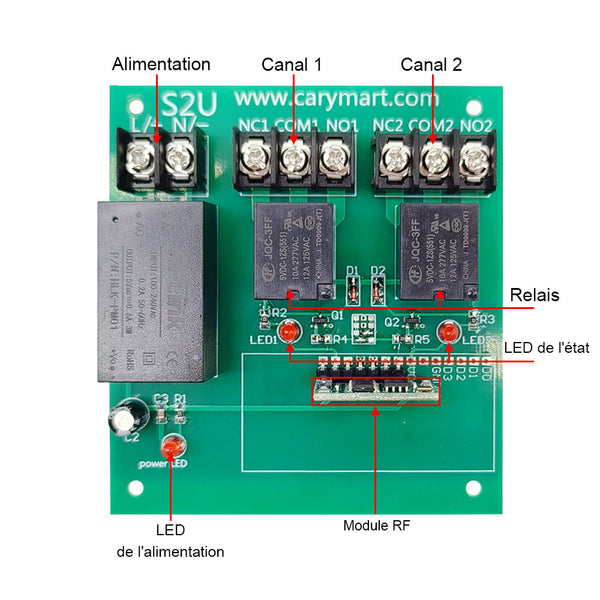

Dimensions de PCB: 88mm x 80mm x 18mm

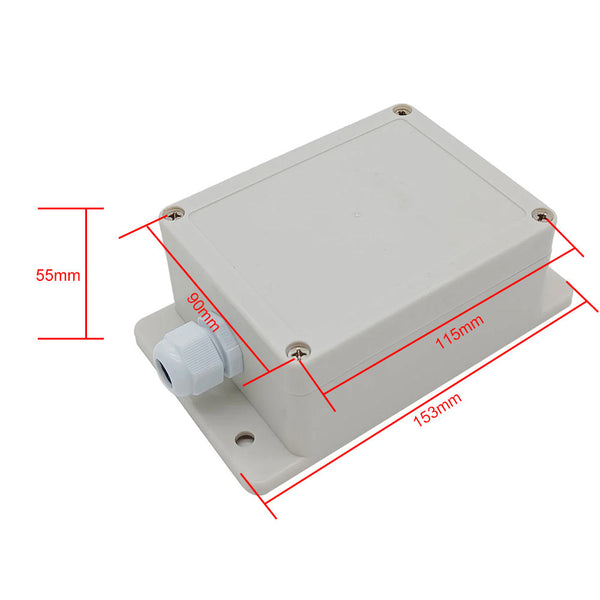

Dimension de boîte: 115mm x 90mm x 55mm
Gamme de fils pour les bornes: 22-11 AWG

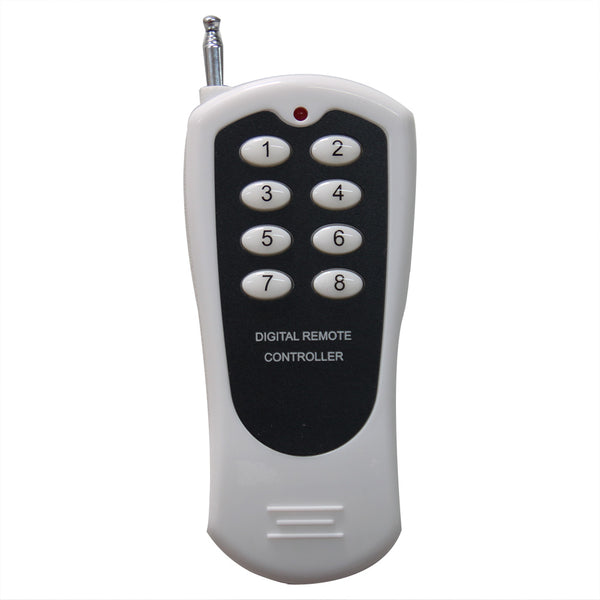

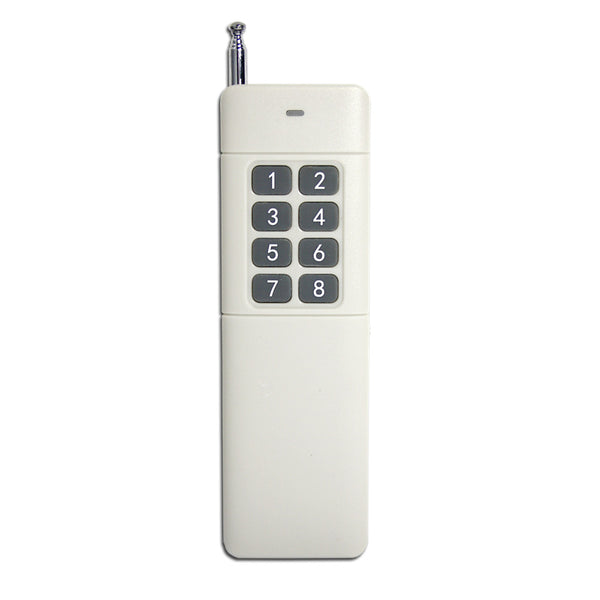

Paramètres de l'émetteur:
Modèle: CV-8
Canal: 8 canaux
le maximum distance de travail: 500m / 1500ft (donnée théorique)
Codage: code fixé
Dimension: 110mm x 50mm x 18mm
Alimentation: 1 x 23A -12V (inclus, peut être utilisé pendant 12 mois)
Correspondant à l'émetteur:
Le récepteur est conçu pour le système d'un émetteur contrôler plusieurs récepteurs, par exemple modèle CV-4 (500M), CV-6 (500M), CV-8 (500M), CV-12 (500M) et CB-4 (1000M), CB-6 (1000M), CB-8 (1000M), CB-12 (1000M), etc. Par exemple, vous pouvez utiliser 1 émetteur CV-4 ou CB-4 avec 4 boutons pour contrôler 4 récepteurs, ou utiliser 1 émetteur CV-6 ou CB-6 avec 6 boutons pour contrôler 6 récepteurs, ou utiliser 1 émetteur CV-8 ou CB-8 avec 8 boutons pour contrôler 8 récepteurs, ou utiliser 1 émetteur CV-12 ou CB-12 avec 12 boutons pour contrôler 12 récepteurs.
Utilisation (l'émetteur CV-6 contrôle 6 récepteurs):
Le récepteur peut être utilisés pour contrôler les équipements CC0~28V et CA110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalment Fermé.
Câblage:

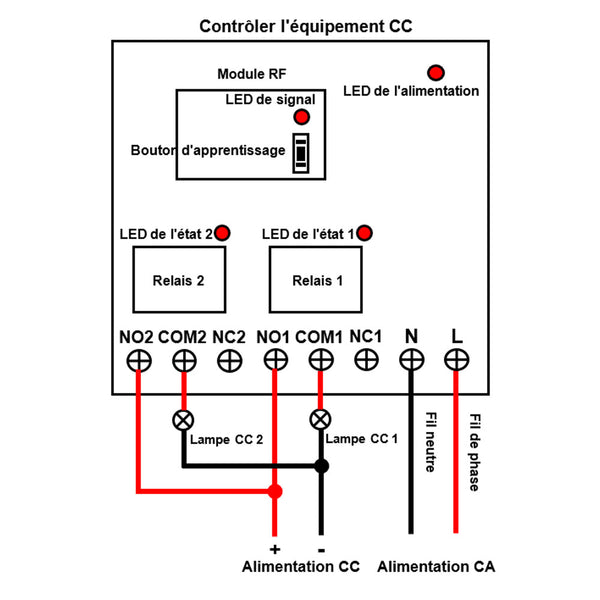

Si vous voulez contrôler 2 lampes CC 12V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +", et connecter le fil neutre de l'alimentation en CA à la borne "N / -".
2) Connecter la borne C au pôle positif de l'alimentation en CC, connecter la borne B au pôle positif des lampes CC, connecter le pôle négatif des lampes CC au pôle négatif de l'alimentation en CC.

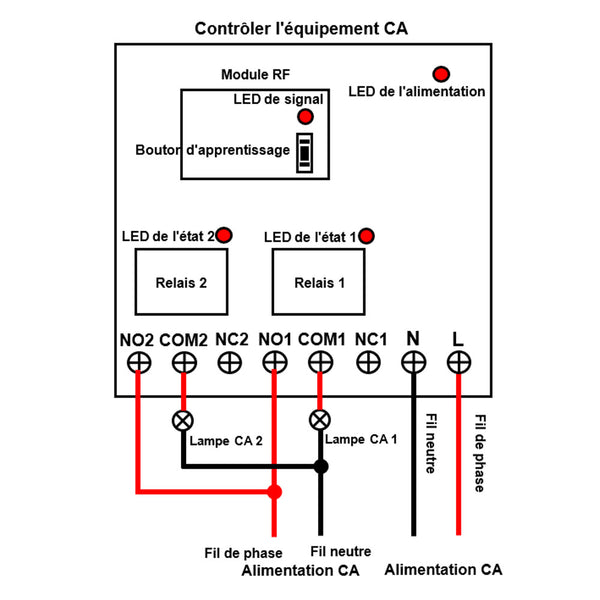

Si vous voulez contrôler 2 lampes CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +", et connecter le fil neutre de l'alimentation en CA à la borne "N / -".
2) Connecter la borne C au fil de phase de l'alimentation en CA, connecter la borne B à un fil des lampes CA, et connecter l'autre fil des lampes CA au fil neutre de l'alimentation en CA.
Réglage les modes différents de contrôle:
Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison, si vous voulez utiliser d'autres modes, faire comme suivant.
Réglage du mode d'autoblocage: Seulement connecter cavalier -2.
Mode d'autoblocage: Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton 1: Ouvrir le relais 1 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Presser le bouton 1 encore une fois: Fermer le relais 1 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
Presser le bouton 2: Ouvrir le relais 2 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 2 est allumée.
Presser le bouton 2 encore une fois: Fermer le relais 2 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 2 est éteinte.
Presser le bouton 7: Ouvrir le relais 1 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 7 est allumée.
Presser le bouton 7 encore une fois: Fermer le relais 1 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 7 est éteinte.
Presser le bouton 8: Ouvrir le relais 2 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 8 est allumée.
Presser le bouton 8 encore une fois: Fermer le relais 2 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 8 est éteinte.
Réglage du mode de momentané: Seulement connecter cavalier -1.
Mode de momentané: Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1: Ouvrir le relais 1 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Relâcher le bouton 1: Fermer le relais 1 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
Presser et maintenez le bouton 2: Ouvrir le relais 2 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 2 est allumée.
Relâcher le bouton 2: Fermer le relais 2 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 2 est éteinte.
Presser et maintenez le bouton 7: Ouvrir le relais 1 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 7 est allumée.
Relâcher le bouton 7: Fermer le relais 1 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 7 est éteinte.
Presser et maintenez le bouton 8: Ouvrir le relais 2 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 8 est allumée.
Relâcher le bouton 8: Fermer le relais 2 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 8 est éteinte.
Réglage du mode d'interblocage: Ne pas connecter cavalier -1 et cavalier -2.
Mode d'interblocage: Presser le bouton -> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton 1: Ouvrir le relais 1 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Presser l'autre bouton: Fermer le relais 1 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
Presser le bouton 2: Ouvrir le relais 2 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 2 est allumée.
Presser l'autre bouton: Fermer le relais 2 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 2 est éteinte.
Presser le bouton 7: Ouvrir le relais 1 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 7 est allumée.
Presser l'autre bouton: Fermer le relais 1 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 7 est éteinte.
Presser le bouton 8: Ouvrir le relais 2 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 8 est allumée.
Presser l'autre bouton: Fermer le relais 2 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 8 est éteinte.
Réglage du mode momentané + autoblocage: connecter cavalier -1 et cavalier -2.
Mode de momentané (canal 1 ): Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1: Ouvrir le relais 1 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Relâcher le bouton 1: Fermer le relais 1 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
Mode d'autoblocage (canal 2 ): Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton 2: Ouvrir le relais 2 du récepteur 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 2 est allumée.
Presser le bouton 2 encore une fois: Fermer le relais 2 du récepteur 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 2 est éteinte.
Presser le bouton 7: Ouvrir le relais 1 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 7 est allumée.
Presser le bouton 7 encore une fois: Fermer le relais 1 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 7 est éteinte.
Presser le bouton 8: Ouvrir le relais 2 du récepteur 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 8 est allumée.
Presser le bouton 8 encore une fois: Fermer le relais 2 du récepteur 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 8 est éteinte.
Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel: vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Entrée de signal:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 et la borne 3, puis le signal de sortie de l'équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux borne 1 et 3, le récepteur ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B).
Quand le équipement externe arrête à sortir le signal, le récepteur fermer le relais 1 (déconnecter les bornes B et C, et connecter les bornes A et B).
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 2 et la borne 3, puis le signal de sortie de l'équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible aux borne 2 et 3, le récepteur ouvrir le relais 2 (connecter les bornes B et C, et déconnecter les bornes A et B).
Quand le équipement externe arrête à sortir le signal, le récepteur fermer le relais 2 (déconnecter les bornes B et C, et connecter les bornes A et B).
2) Les interrupteurs manuels:
Vous pouvez connecter le interrupteur manuel à la borne 1 et la borne 3, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
Quand connecter les bornes 1 et 3, le récepteur ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B).
Et quand déconnecter les bornes 1 et 3, le récepteur fermer le relais 1 (déconnecter les bornes B et C, et connecter les bornes A et B).
Vous pouvez connecter le interrupteur manuel à la borne 2 et la borne 3, puis vous pouvez utiliser le interrupteur manuel pour contrôler le récepteur.
Quand connecter les bornes 2 et 3, le récepteur ouvrir le relais 2 (connecter les bornes B et C, et déconnecter les bornes A et B).
Et quand déconnecter les bornes 2 et 3, le récepteur fermer le relais 2 (déconnecter les bornes B et C, et connecter les bornes A et B).
