Contenu:
4 x Récepteurs: S1PU-DC-ANT3
2 x Émetteurs: C-4
1 x Manuel d'utilisation
Introduction:
Il s'agit d'un système à un émetteur et plusieurs récepteurs avec sortie relais à 1 canal. Il comprend quatre récepteurs S1PU-DC-ANT3 et deux émetteurs C-4. Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CC ou CA sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques principales:
Commande sans fil, facile à installer.

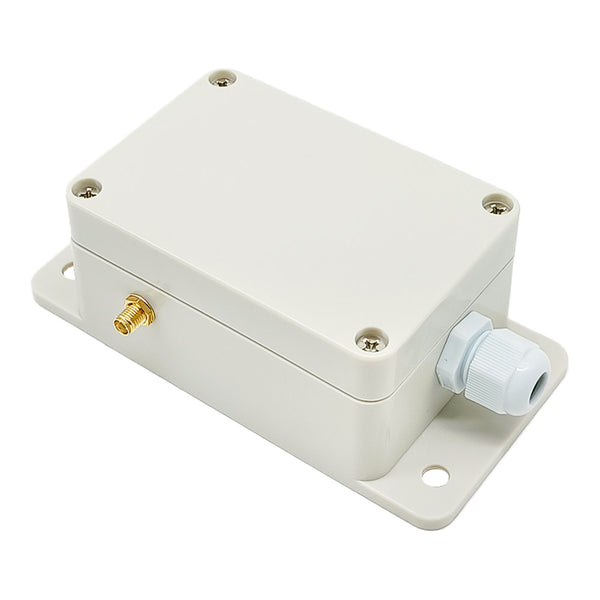

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 10 ~ 80V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC.
Haute Puissance: La charge maximale de chaque canal est 30A.
3 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.
Paramètres du récepteur S1PU-DC-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 10~80V CC |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 1 Canal |
| Fréquence de travail | 433.92MHz |
| Capacité de charge | 240VCA ou 28VCC, Max 30A |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 90 x 59 x 18 mm |
| Dimension de Case | 138 x 68 x 50 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle C-4 (100M), CWB-4 (50M, étanche), CP-4 / CV-4 (500M), ou CB-4 (1000M) etc. |
Paramètres de l'émetteur C-4 (4 boutons):
| Paramètres | Détails |
|---|---|
| Voltage de travail | 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois) |
| Symbole de bouton | 1, 2, 3, 4 |
| Fréquence de travail | 433Mhz |
| Chip de codage | PT2262 / PT2264 / SC2262 |
| Distance d’émission | 100m / 300ft (théoriquement ) |
| Dimension | 58 x 39 x 16 mm |
Câblage:
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
1.2 Connecter la borne <B> au pôle positif de l'alimentation en CC, connecter la borne <C> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
2.2 Connecter la borne <B> au fil de phase de l'alimentation en CA, connecter la borne <C> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage
du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec C-4:
Maintenez le bouton 1 enfoncé → Relais du récepteur 1 activé (appareil 1 allumé)
Relâchez le bouton 1 → Relais du récepteur 1 désactivé (appareil 1 éteint)
……
Maintenez le bouton 4 enfoncé → Relais du récepteur 4 activé (appareil 4 allumé)
Relâchez le bouton 4 → Relais du récepteur 4 désactivé (appareil 4 éteint)
2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du
récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec C-4:
Presser le bouton 1 → Relais du récepteur 1 activé (appareil 1 allumé)
Presser le bouton 1 encore une fois → Relais du récepteur 1 désactivé (appareil
1 éteint)
……
Presser le bouton 4 → Relais du récepteur 4 activé (appareil 4 allumé)
Presser le bouton 4 encore une fois → Relais du récepteur 4 désactivé (appareil
4 éteint)
3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage
du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec C-4:
Presser le bouton 1 → Relais du récepteur 1 activé (appareil 1 allumé); 3 autres
relais du récepteurs sont désactivés (3 autres appareils éteints)
……
Presser le bouton 4 → Relais du récepteur 4 activé (appareil 4 allumé); 3 autres
relais du récepteurs sont désactivés (3 autres appareils éteints)
