Déclencheur par Signal de Tension CC Interrupteur Sans Fil avec Sortie CA (Modèle 0020523)

Prix régulier €75,00

Frais de port calculés à l'étape de paiement.

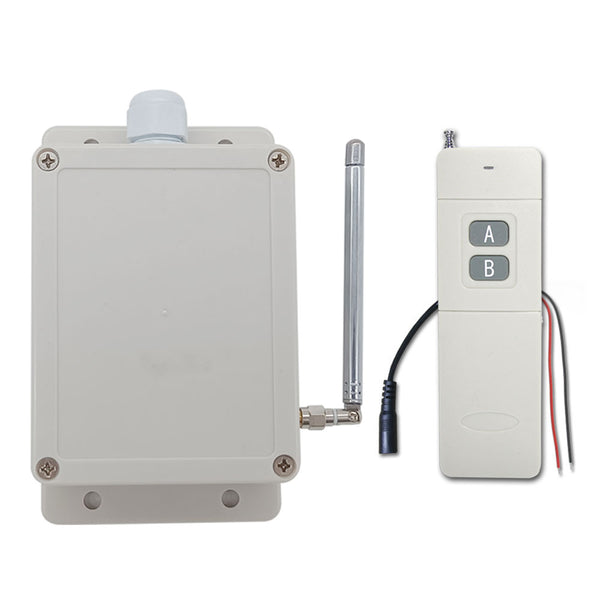

Contenu :
1 x Récepteur: S1X-AC-ANT3
2 x Émetteurs (Télécommande): CB-2V
1 x Manuel d'utilisation

Application :
Ce type de télécommande sans fil peut utiliser un signal de tension continue ou un appareil CC pour contrôler sans fil un autre appareil CA, et il peut être utilisé pour le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'alerte et le klaxon d'alerte, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements et ainsi de suite.

Caractéristiques :
Commande sans fil, facile à installer.

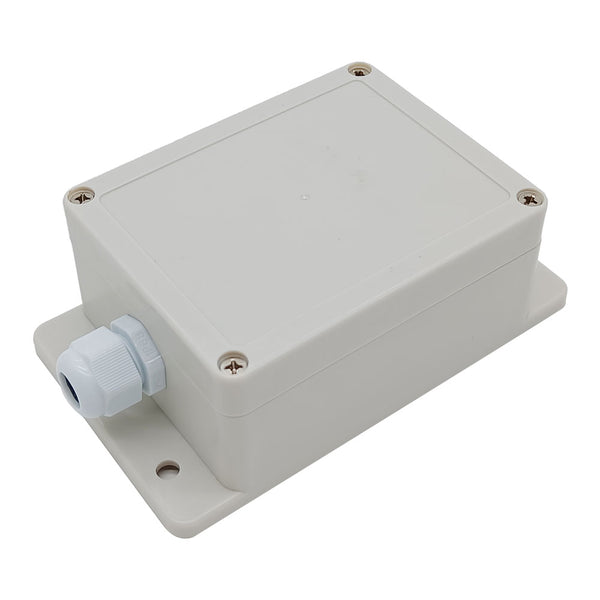

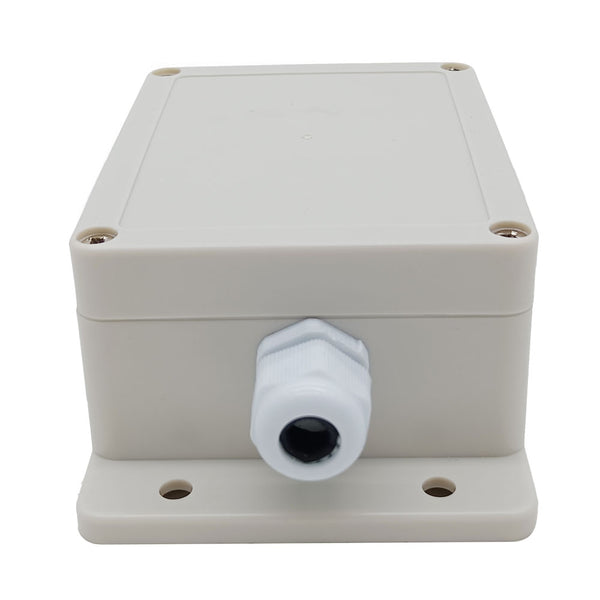

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).

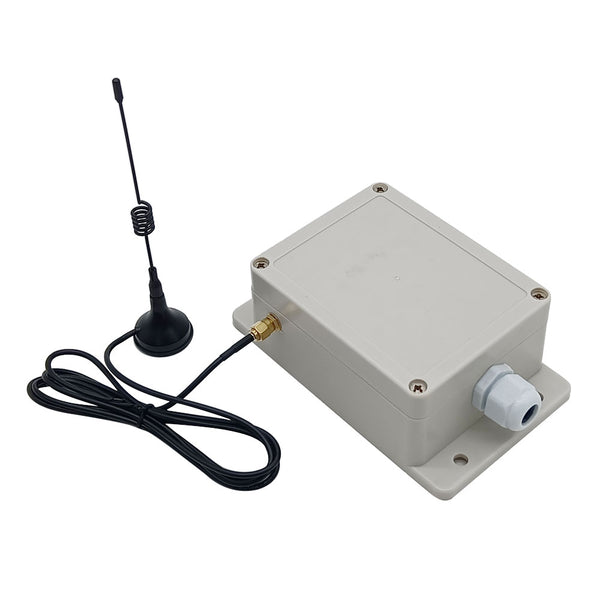

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Paramètres de Récepteur :

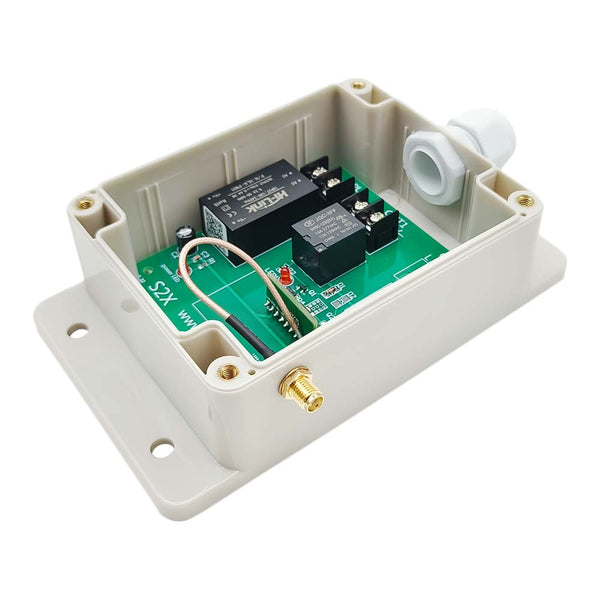

Modèle : S1X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 315MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
Modes de travail : Interblocage
Température de fonctionnement : -20°C ~ +70°C

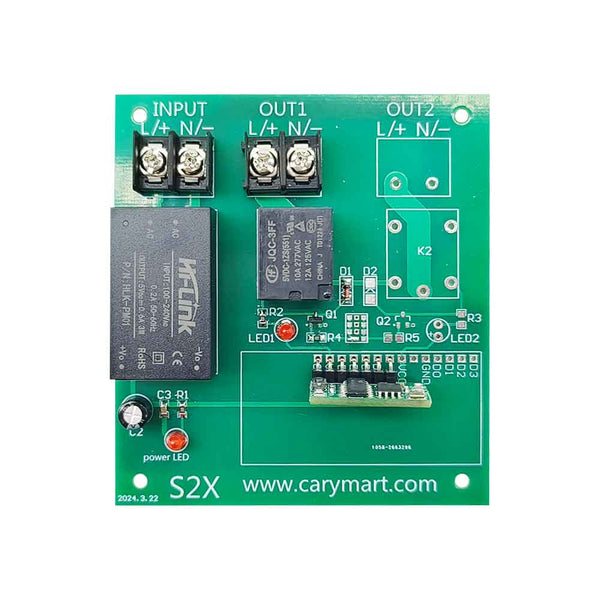

Dimension de PCB : 88 x 80 x 18 mm

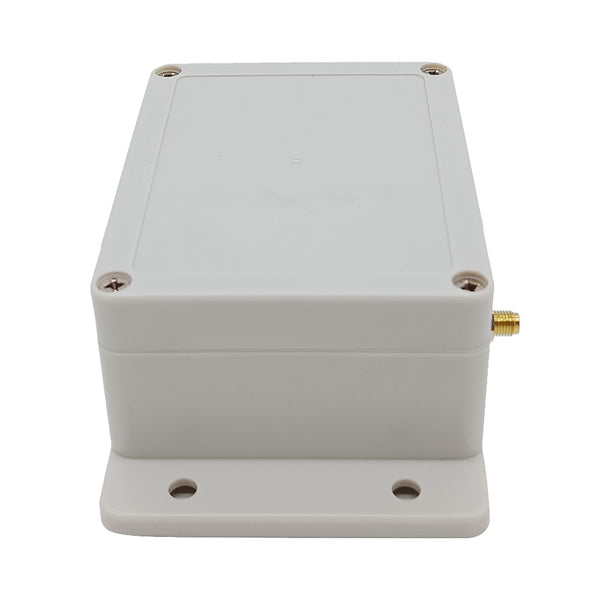

Dimension de Case : 115 x 90 x 55 mm

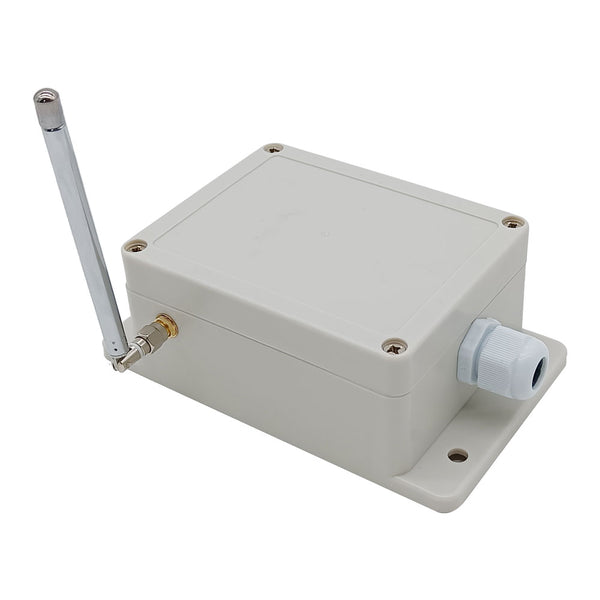

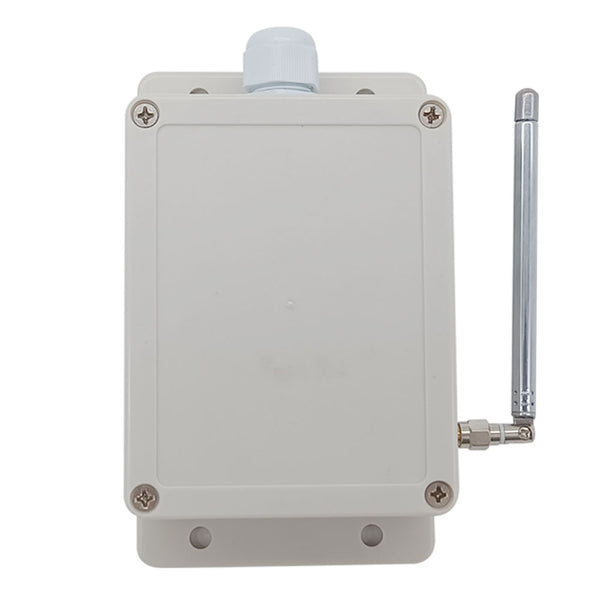

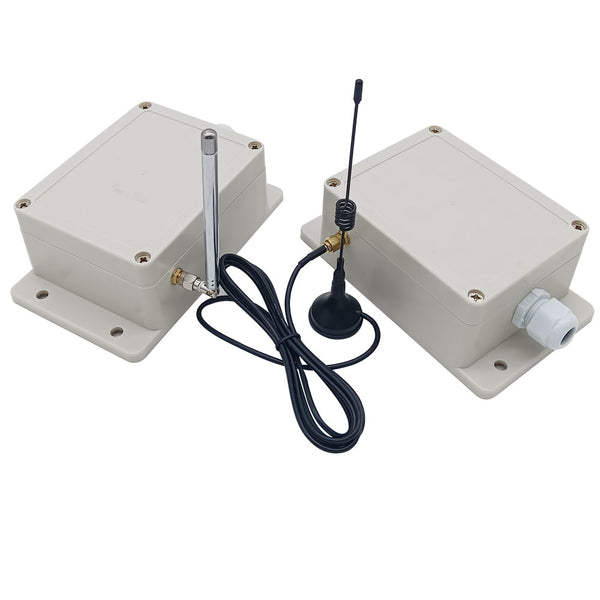

Antenne télescopique externe (ANT3) pour le récepteur:
Longueur de l'antenne télescopique externe: 108mm / 445mm (stretch)

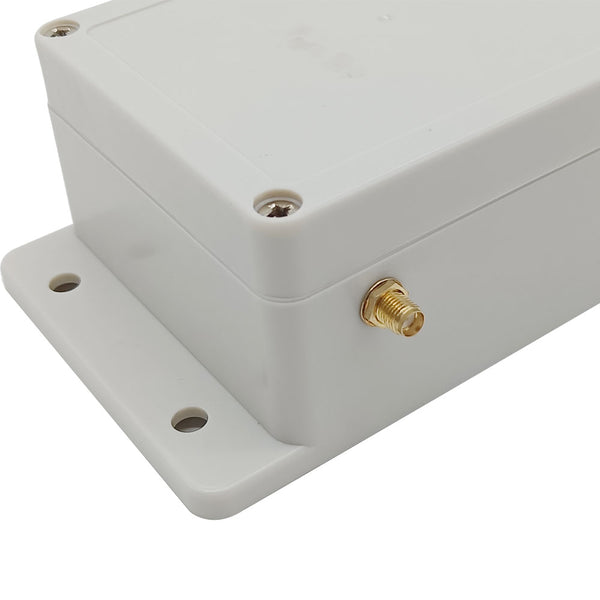

Avec connecteur SMA.
Si vous étirez l'antenne télescopique externe, elle peut avoir une autre plage de travail.

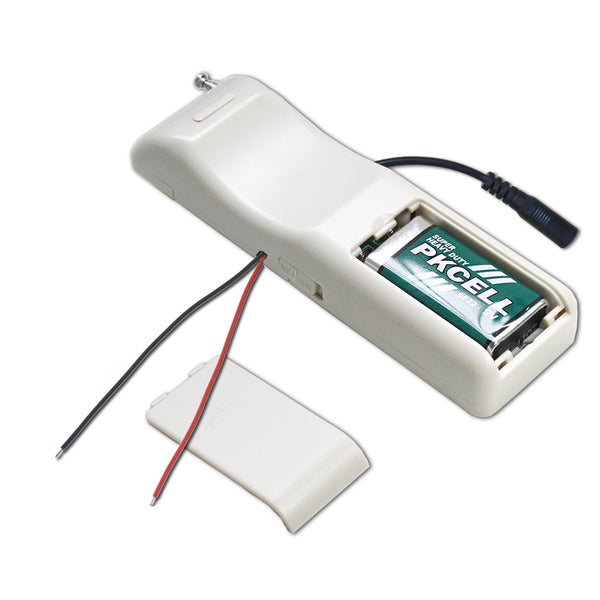

Paramètres de l'émetteur:

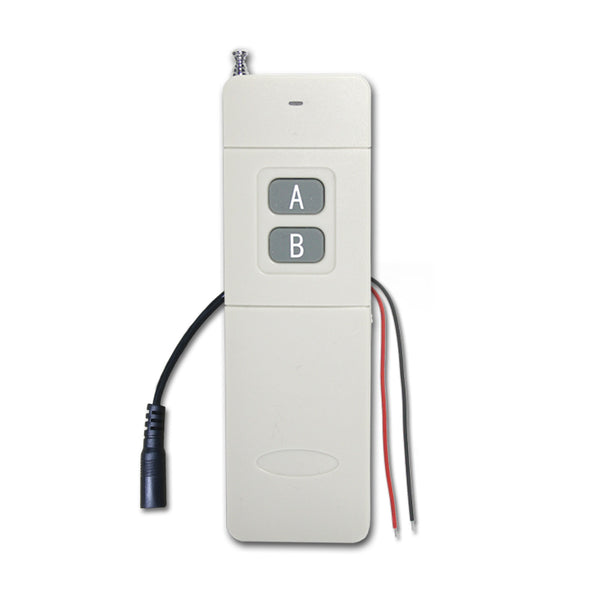

Modèle: CB-2V
Avec deux fils d'entrée: Déclenchement par le signal de 5~28V CC
Canal: 2 Canaux
Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour une semaine, si on veut un temps plus longue de travail, on peut utiliser un adapteur d’alimentation à 9V)
Courant de fonctionnement: 30mA
Fréquence de fonctionnement: 315 MHz
Distance d’émission: 1000m / 3000ft (théoriquement)
Mode de modulation: ASK
Température de fonctionnement: -20 ° C à +70 ° C
Dimension unitaire: 135 x 42 x25 mm

Le principe de fonctionnement :
L'émetteur CB-2V est une télécommande spéciale avec déclencheur de signal de tension continue. Il dispose de 2 lignes d'entrée pour connecter une alimentation CC ou un dispositif CC, comme des lampes CC, des moteurs CC ; ou pour connecter un dispositif avec une sortie de tension CC, comme un hôte d'avertissement, des détecteurs de câble, divers capteurs, des contrôleurs logiques programmables et ainsi de suite. L'émetteur peut être combiné avec différents types de récepteurs pour former un système de contrôle sans fil qui peut être utilisé pour contrôler sans fil un autre appareil CA par le biais d'un signal CC ou d'un appareil CC.

Processus de travail :
1. Connecter un appareil CC A aux deux lignes d'entrée de l'émetteur ; connecter l'autre appareil B au récepteur.
2. Lorsque l'appareil A délivre la tension continue à l'émetteur, l'émetteur émet automatiquement un signal sans fil “ON”, qui est équivalent à la fonction de la touche “ON” sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il active son relais pour mettre en marche le dispositif B connecté.
3. Lorsque l'appareil A cesse de transmettre la tension continue à l'émetteur, l'émetteur émet automatiquement un signal sans fil "OFF", ce qui est équivalent à la fonction de la touche "OFF" sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il désactive son relais pour désactiver le dispositif B connecté.

Gamme de Travail:
Avec un émetteur (par exemple CB-2V) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 1000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être pas atteindre le maximum distance de travail.

Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

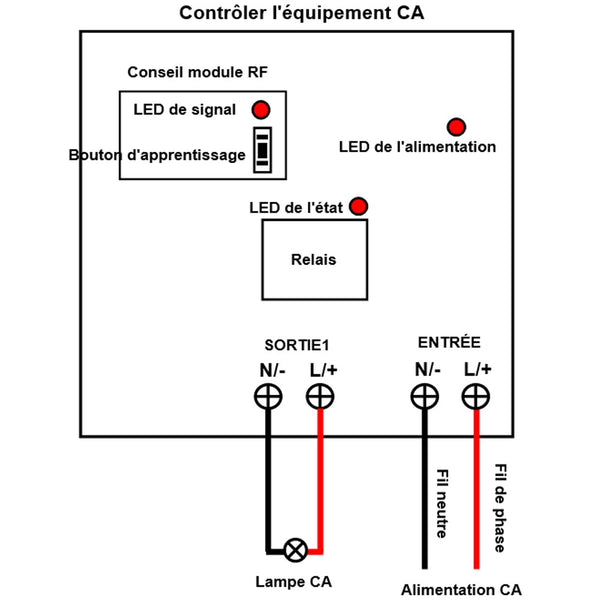

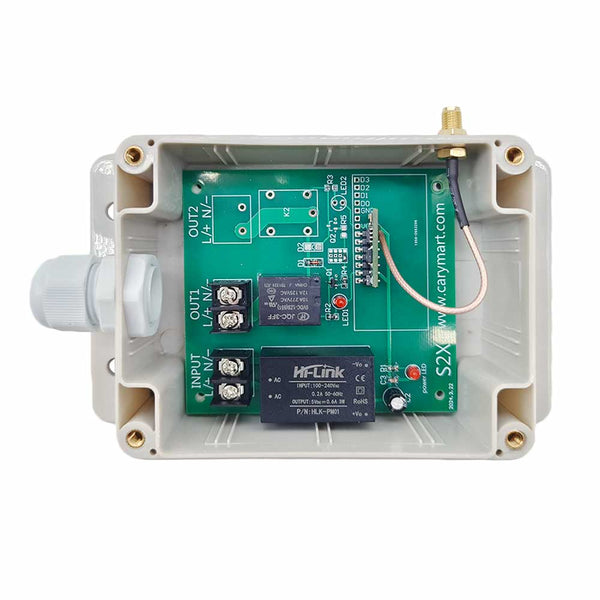

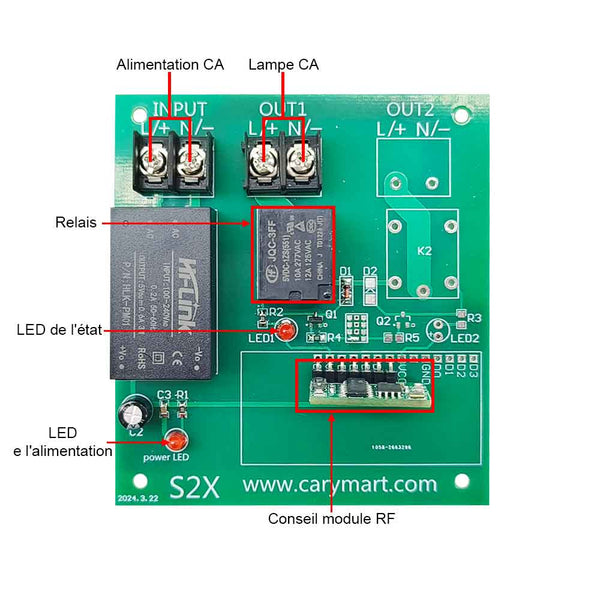

Câblage :
Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne <L/+> de l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne <N/-> de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne <L/+> de SORTIE1 et connectez le pôle neutre de la lampe CA à la borne <N/-> de SORTIE1.

Opération:
1) Contrôle de l'appareil par les boutons de l'émetteur (CB-2V):
Presser le bouton A de l'émetteur: Les bornes <OUT1> du récepteur sortent l'alimentation CA, et l'appareil est allumée.
Presser le bouton B de l'émetteur: Les bornes <OUT1> du récepteur arrêtent de sortir, et l'appareil est éteinte.

2) Contrôler l'appareil par les fils d'entrée de l'émetteur:
Quand vous connectez le signal CC 5~28V au fil d'entrée (le fil rouge et le fil noir) de l'émetteur, l'émetteur envoie un signal "ON" pour déclencher le récepteur, les bornes de sortie <OUT1> sortent l'alimentation CA, et l'appareil est allumée.
Quand vous déconnectez le signal CC 5~28V au fil d'entrée est déconnectée, l'émetteur envoie un autre signal "OFF" pour déclencher le récepteur, les bornes de sortie <OUT1> arrêtent de sortir, et l'appareil est éteinte.
