Contrôleur de Synchronisation pour Synchroniser Quatre Actionneurs Linéaires 2000N A (Modèle 0043050)

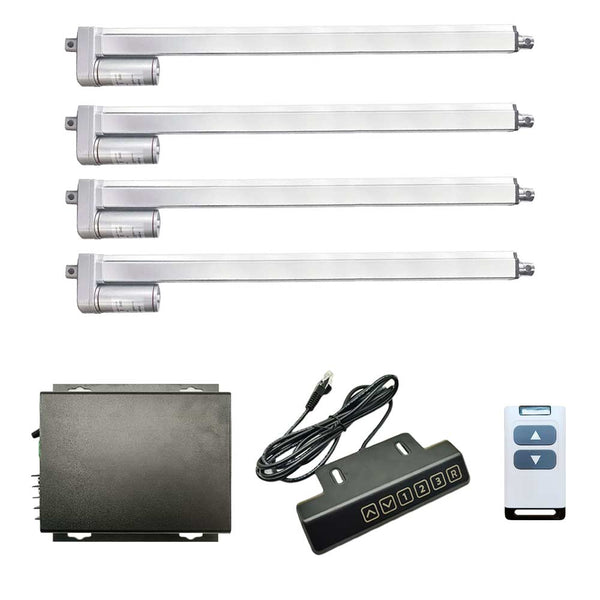

Contenu :
4 x Vérins électriques A avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques A)
1 x Poignée de commande tactile

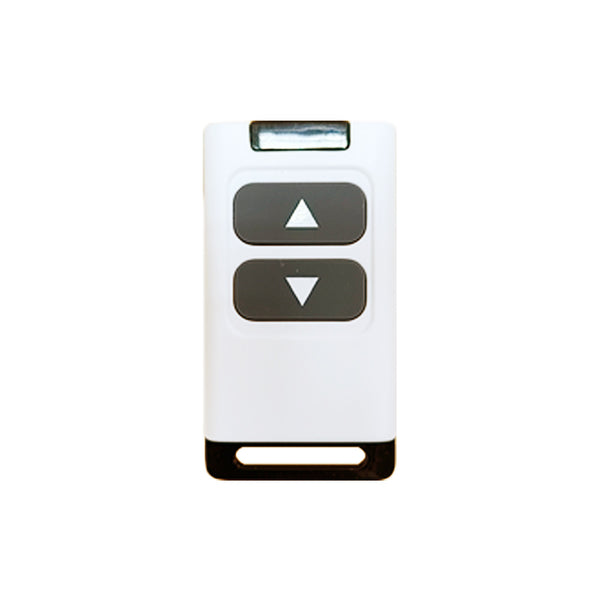

1 x Télécommande CF-2 (Modèle 0043064)
1 x Manuel d'utilisateur
Remarque : La télécommande du contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.

Les informations pour les vérins électriques:

Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1000 mm, par exemple 225 mm, 660 mm, 950 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications :
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 40 pouces ou 10 ~ 1000 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage : 6 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Cycle de service : 20%, max 5 minutes d'utilisation continue
Câble d’alimentation : fil à deux conducteurs ordinaires
Certifications : CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement : environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP65

Différentes vitesses et poussée maximale correspondante :
　

Remarquer:
1. The above data is the maximum load capacity that can be obtained when each linear actuator runs in the vertical direction. The maximum load capacity of the entire synchronous system is the sum of the maximum load capacities of the four linear actuators. If the weight of your equipment (such as a cellar door) is 100kg, and you want to use a linear actuator to open this door, you need to calculate the actual force acting on the linear actuator according to your installation method. This force is usually 2-5 times the weight of the cellar door. If you don't know how to calculate it, please contact us for help.
2. The above is the speed at no load, and the actual working speed will gradually slow down as the load increases. Full load speed is approximately 60-70% of No-load speed.
3. Different speeds correspond to different maximum loads. Please select the right speed according to the speed and maximum load you need.
4. Linear actuators are not recommended for continuous operation under maximum load, we recommend letting it work at about half of the maximum load to get a longer working life.
5. For linear actuators with a stroke greater than 500MM, you should not normally allow them to operate at their maximum stroke under heavy loads. If the actual stroke you want is 600MM, we recommend that you choose a linear actuator with a stroke of 700-800MM.
6. When the speed of the linear actuator is 100mm/s or 160mm/s, the self-locking force is much smaller than the thrust. At other speeds the self-locking force is greater than the thrust.
7. The maximum pull force of the linear actuator is slightly less than its maximum thrust force.

Les informations pour le contrôleur synchrone :

Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques :
Il peut faire fonctionner quatre vérins électriques A pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande tactile.
Contrôle sans fil via une télécommande.
Si vous utilisez une antenne externe, le contrôleur a une distance de travail plus longue.
L'affichage LED sur la poignée de commande affichera la position de la course en temps réel.
Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R.
Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques.
Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées.
Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur.
Avec bornes de contrôle filaire: vous pouvez connecter des interrupteurs manuels pour contrôler les vérins électriques.
Avec bouton de réinitialisation.
Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger.
Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger.

Paramètres :
Tension de fonctionnement : 12~36 VCC, convient pour vérin électrique en 12V ou 24V
Nombre de vérins électriques connectés : 4
Courant de sortie maximal : 10A / canal
Fréquence de travail : 433.92 MHz
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Distance de travail : 30 m (théoriquement)
Dimension de Case : 158 x 150 x 40 mm
Température de fonctionnement : -20°C ~ +70°C

Câblage :
1) Branchez la poignée de commande tactile dans le port Hand Set du contrôleur.
2) Branchez quatre vérins électriques dans les ports CH1, CH2, CH3 et CH4 du contrôleur.
3) Connecter le pôle positif de l’alimentation CC au la borne <+> du contrôleur et connecter le pôle négatif de l’alimentation CC au la borne <-> du contrôleur.
ATTENTION : Ne pas connecter l'alimentation CA directement sur le contrôleur !

Opération :

1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité tactile peut être automatiquement calibrée lors de la première mise sous tension. Il est interdit aux mains de toucher la poignée lors de la mise sous tension pour éviter toute interférence avec l'étalonnage de la sensibilité et affecter la sensibilité de fonctionnement.

1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, quatre vérins électriques se déplaceront automatiquement vers la position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois boutons.
4) L'affichage LED sur la poignée de commande affichera les données de position de la course en temps réel. Par exemple, si le nombre 03.5 signifie que les vérins électriques ont atteint la position de course de 35MM.

2. Opération via la télécommande : (La télécommande du contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
2.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.

2.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter quatre vérins électriques en même temps.
2) Appuyez sur le bouton ▼ de télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter quatre vérins électriques en même temps.

3. Opération via l’interrupteur manuel :
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour contrôler les vérins électriques.
Par exemple, vous pouvez connecter deux interrupteurs manuels aux bornes de contrôle filaire <UP> et <DOWN> selon le schéma de câblage suivant.
Le opération :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, quatre vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de deux interrupteurs manuels pour arrêter quatre vérins électriques en même temps.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, quatre vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de deux interrupteurs manuels pour arrêter quatre vérins électriques en même temps.

Comment mémoriser trois positions de course :
1) Le contrôleur peut mémoriser trois positions de course au total, et chaque bouton mémorise une position de course.
2) Actionnez d'abord quatre vérins électriques jusqu'à la première position de course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé le bouton 1 de la poignée de commande pendant environ 5 secondes, la valeur de course sur l'écran LED clignotera. Cela signifie que la position actuelle de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course dans les boutons 2 et 3 en suivant l'opération ci-dessus.

Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R> de la poignée de commande ou appuyez et maintenez sur le bouton <Reset> du contrôleur, ou appuyez et maintenez sur les boutons ▲ et ▼ de la télécommande en même temps, jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "00.1", puis relâcher le bouton <R>.

Comment appairer la télécommande au contrôleur:
Remarque : Nous avons couplé l'émetteur au contrôleur avant de quitter l'usine.
1) Presser et maintenez sur le bouton d'appairage du contrôleur pendant 8 à 9 secondes, le LED de signal sur la carte du récepteur est allumé, cela signifie que le contrôleur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal de la carte du récepteur clignote 2 fois puis s'éteint, cela signifie que le couplage est réussi.
3) Le contrôleur peut apprendre plusieurs émetteurs avec des codes différents.

Comment supprimer la télécommande :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération : Appuyez rapidement et en continu sur le bouton d'apprentissage de la carte du récepteur 8 fois, puis relâchez le bouton d'apprentissage, le LED de signal sur la carte du récepteur clignote 8 fois puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.

Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/20A ou CC24V/10A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.

Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.

Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.

Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
