Contenu:
4 x Récepteur: S1T-AC110 / S1T-AC220
1 x Émetteur (Télécommande): CV-4
1 x Manuel d’utilisateur
Application:
Ce interrupteur sans fil peut être utilisé pour contrôler à distance des lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils.
Caractéristiques:
Commande sans fil, facile à installer.
Entrée universelle: Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.

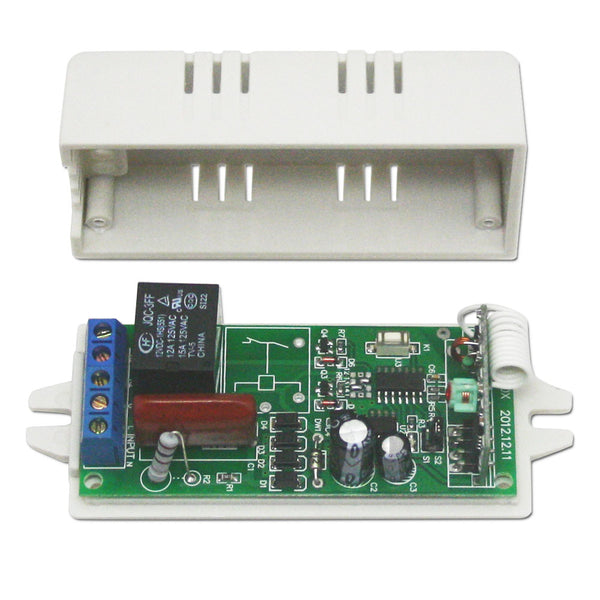

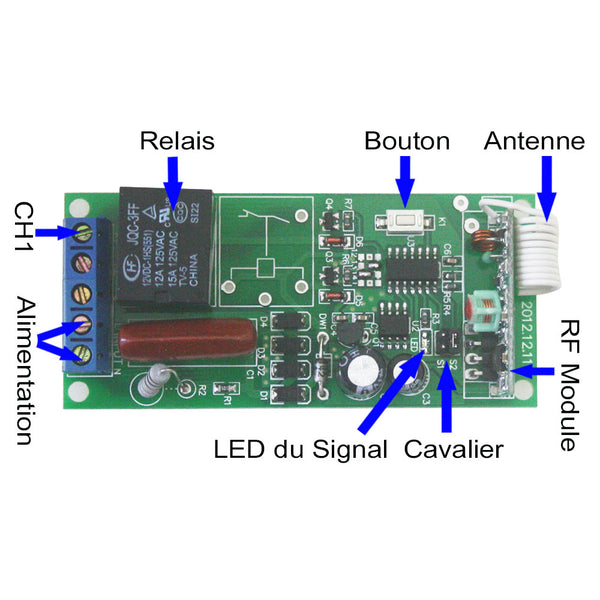

Paramètres de Récepteur:
Modèle: S1T-AC110 / S1T-AC220
Tension d’alimentation: CA100~120V (S1T-AC110), CA200~240V (S1T-AC220)
Fréquence de travail: 433 MHz
Courant Statique: ≤ 6mA
Canal: 1 canal
Courant maximal de travail: 3A/chaque canal
Mode de contrôle: Autoblocage (presser le bouton -> ouvert; presser le bouton encore une fois -> fermé)
Dimensions de PCB: 80 x 35 x 14 mm
Dimensions de la boîte: 100 x 40 x 24 mm
Paramètres de l'émetteur:
Modèle: 0021018(CV-4)
Canal/bouton: 4
Symbole de bouton: 1, 2, 3, 4
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433Mhz
Chip de codage: LX2260A-R4
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100 x 50 x 18 mm
Gamme de travail:
Avec un émetteur (par exemple CV-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4.
Utilisation:

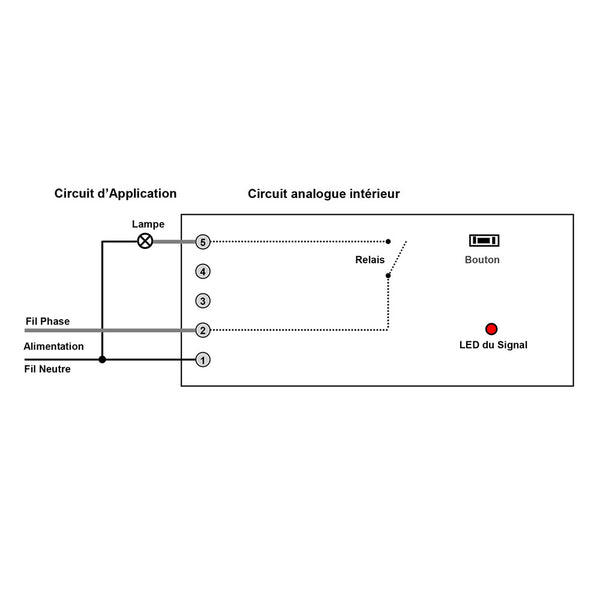

Connectez le fil neutre à la borne "1", et le fil de phase à la borne "2". Connectez la lampe à la borne "5" et fil neutre.
1) Presser le bouton 1 sur l'émetteur: le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois: le relais dans le récepteur 1 est désactivé, et la lampe 1 connecté est éteint.
2) Presser le bouton 2 sur l'émetteur: le relais dans le récepteur 2 est activé, et la lampe 2 connectée est allumée.
Presser le bouton 2 encore une fois: le relais dans le récepteur 2 est désactivé, et la lampe 2 connecté est éteint.
3) Presser le bouton 3 sur l'émetteur: le relais dans le récepteur 3 est activé, et la lampe 3 connectée est allumée.
Presser le bouton 3 encore une fois: le relais dans le récepteur 3 est désactivé, et la lampe 3 connecté est éteint.
4) Presser le bouton 4 sur l'émetteur: le relais dans le récepteur 4 est activé, et la lampe 4 connectée est allumée.
Presser le bouton 4 encore une fois: le relais dans le récepteur 4 est désactivé, et la lampe 4 connecté est éteint.
