Application:
Ce longue distance 2000 mètres 4 Canaux CA 220V entrée sortie haute puissance 30A kit interrupteur télécommande sans fil avec étanche récepteur radio et émetteur.
Le kit peut être utilisé dans tous les types d'automatisation industrielle, agriculture, maison, usine, ferme, véhicule, navire, opérations offshore, etc.
Il peut longue portée commande lumière extérieur, lampe de jardin, moteur, pompe, électrovanne, ventilateurs, serrures, ou autres CA 220V équipement électrique.
Caractéristiques:
Commande sans fil, facile à installer.

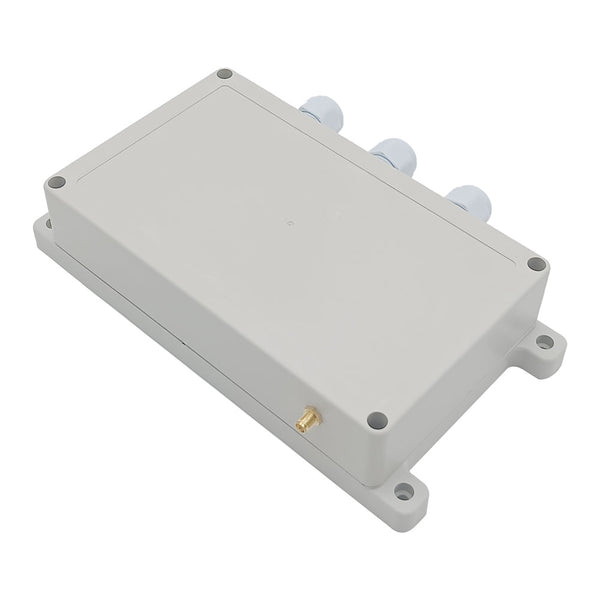

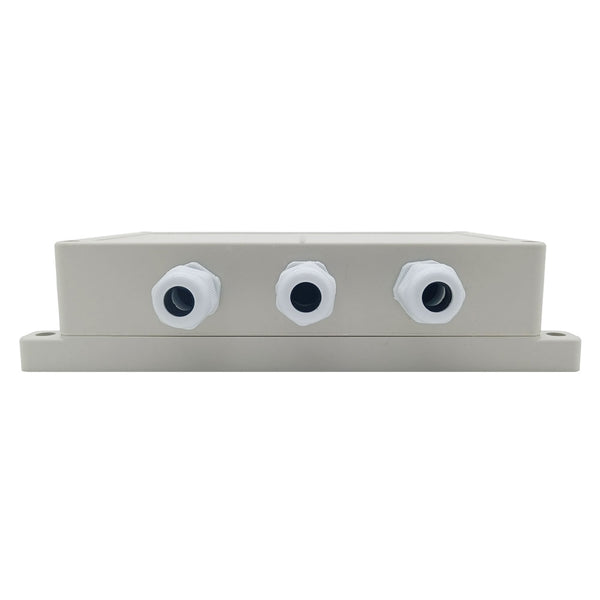

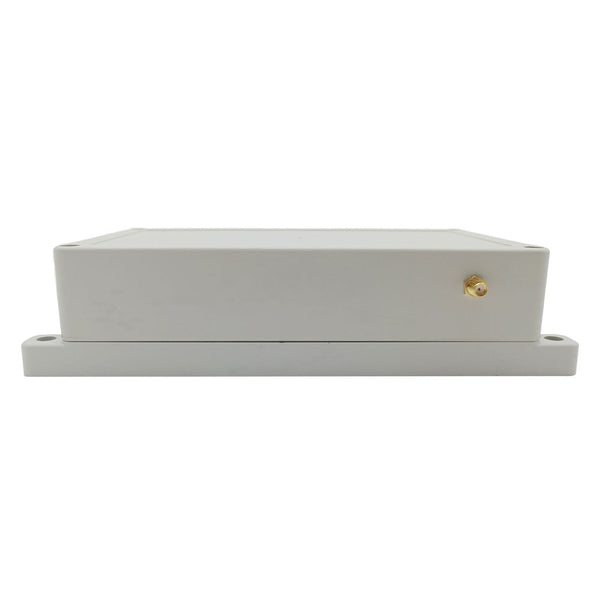

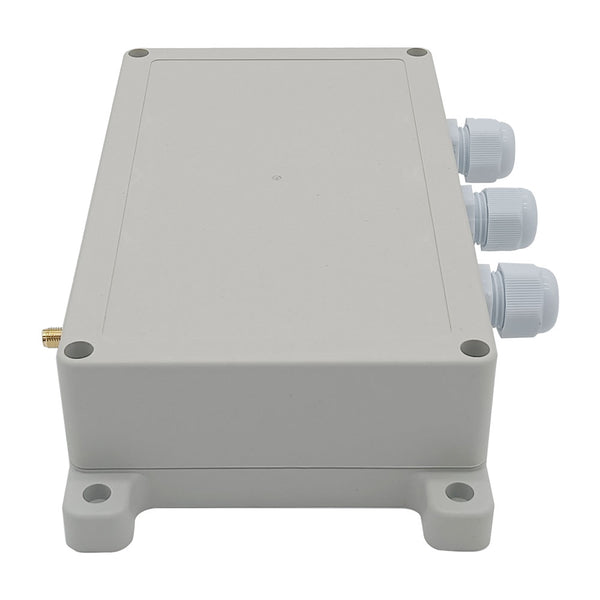

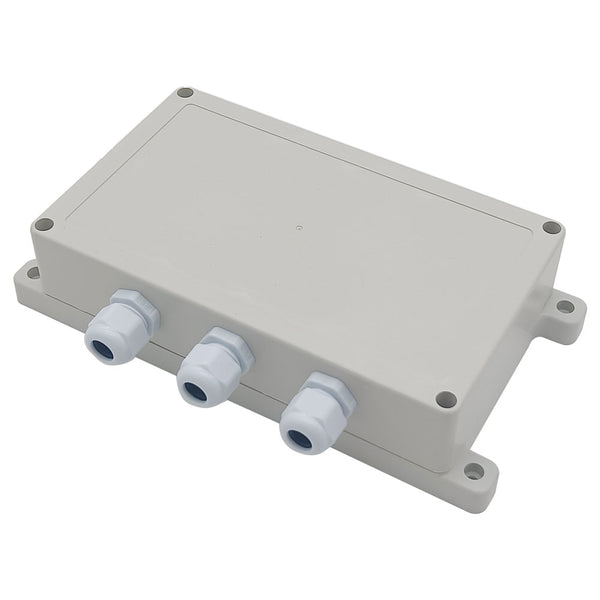

Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec CA 110V~240V.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Haute Puissance: La charge maximale de chaque canal est 30A.

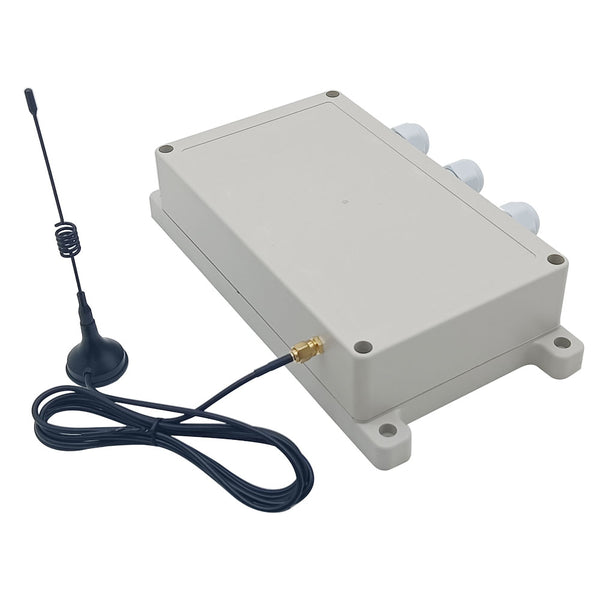

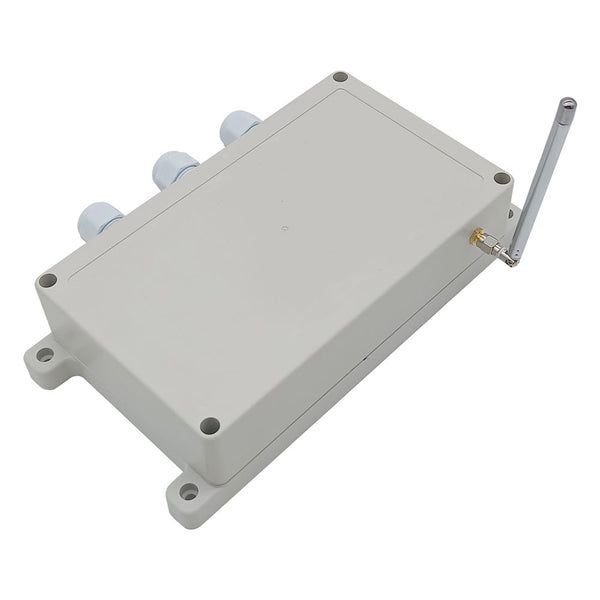

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

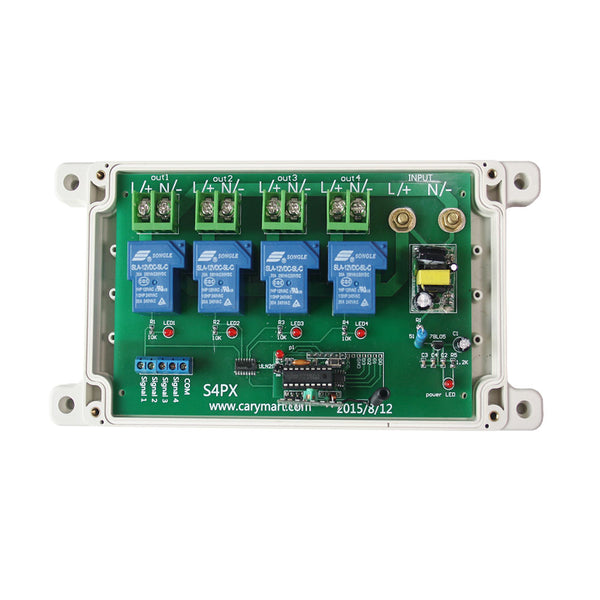

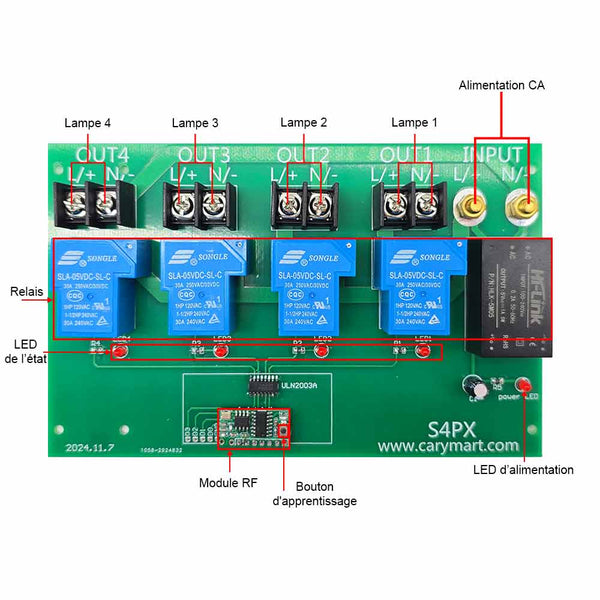

Paramètres de Récepteur:
Modèle: S4PX-AC220-ANT3
Tension de fonctionnement: CA100~240V (110V/120V/220V/240V)
Type de sortie: CA100~240V (110V/120V/220V/240V)
Canal: 4 canaux
3 Modes de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 30A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433MHz
Température de fonctionnement: -20°C ~ +70°C

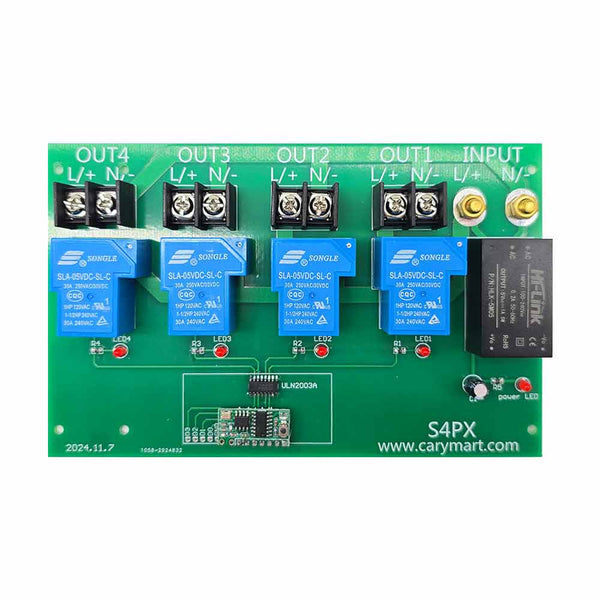

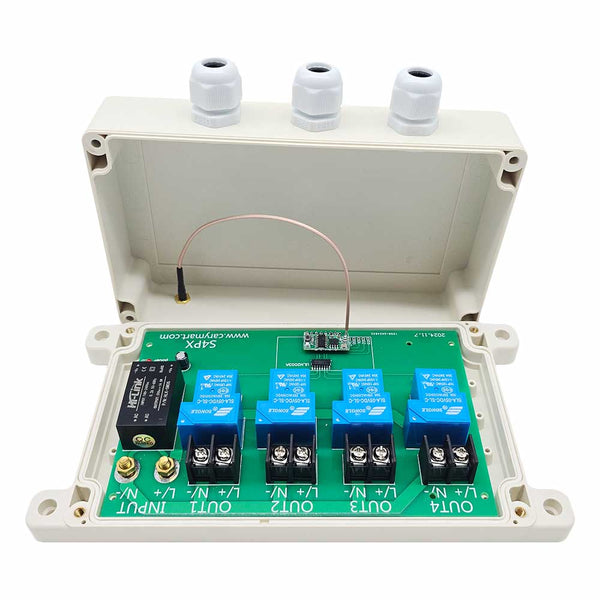

Dimension de PCB: 170 x 100 x 18mm (6.7x 4.0 x 0.7 pouces)

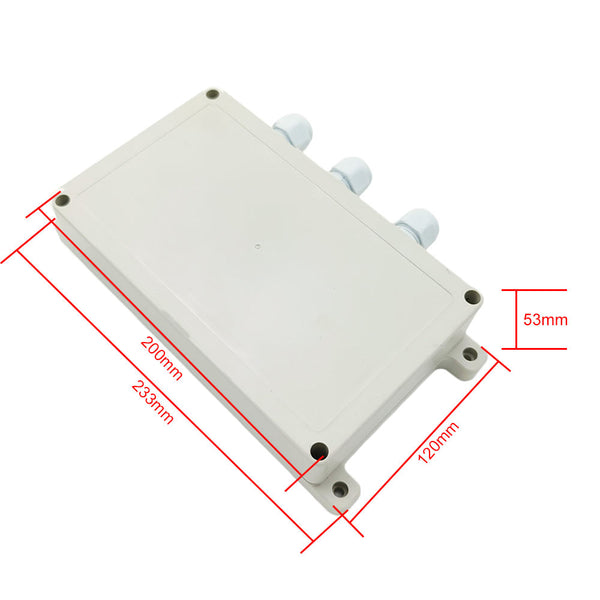

Dimension de Case: 200 x 120 x 53 mm (7.9x 4.0 x 2.0 pouces)

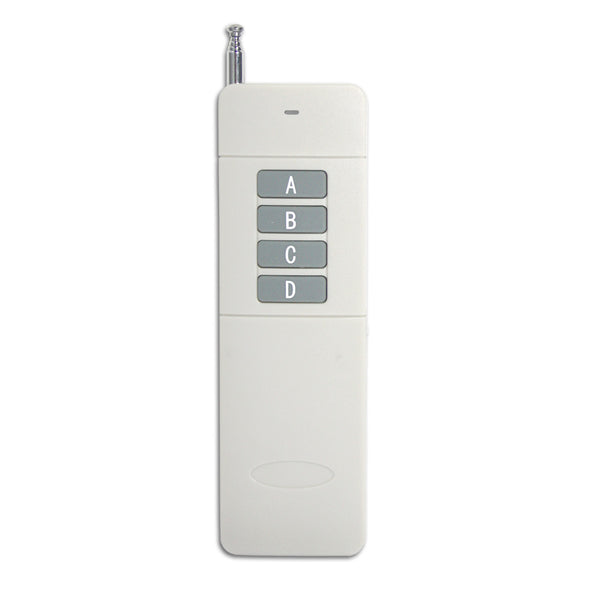

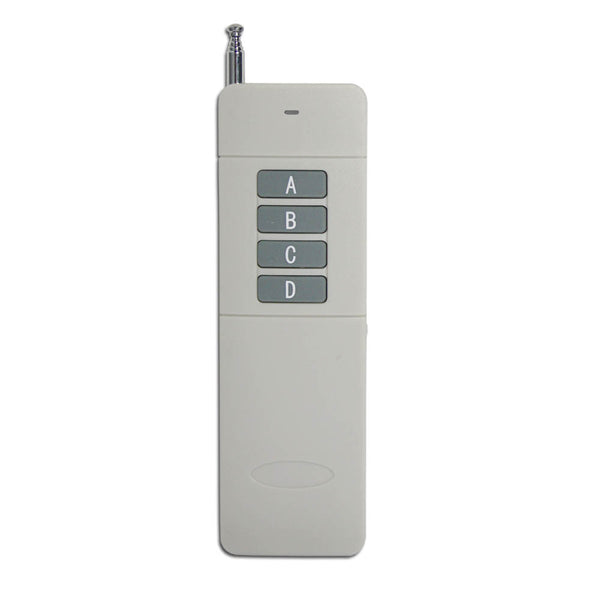

Paramètres de l'émetteur:
Modèle: 0021026 (CB-4)
Canal / Bouton: 4
Symbole du bouton: A, B, C, D

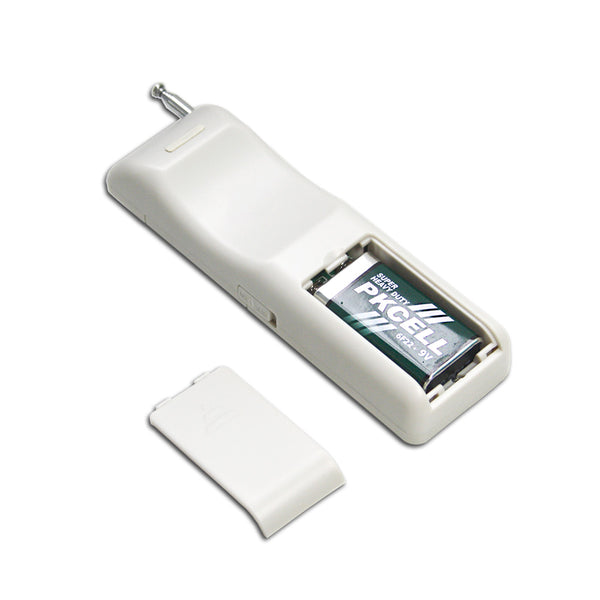

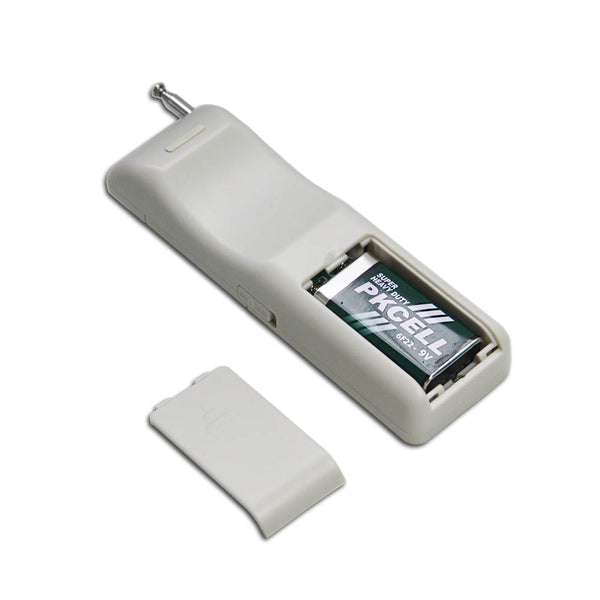

Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois)
Courant statique: 5μA
Courant de travail: 30mA
Fréquence de travail: 433.92 Mhz
Mode de modulation: ASK
Distance d’émission: 1000 mètres / 3000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm (5.3 x 1.7 x 1.0 pouces)
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-4 (100 mètres), CP-4 (500 mètres), CD-4 (gros boutons, 1000 mètres), et CB-4 (1000 mètres) etc.
Gamme de Travail:
Avec un émetteur (par exemple CB-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 2000 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

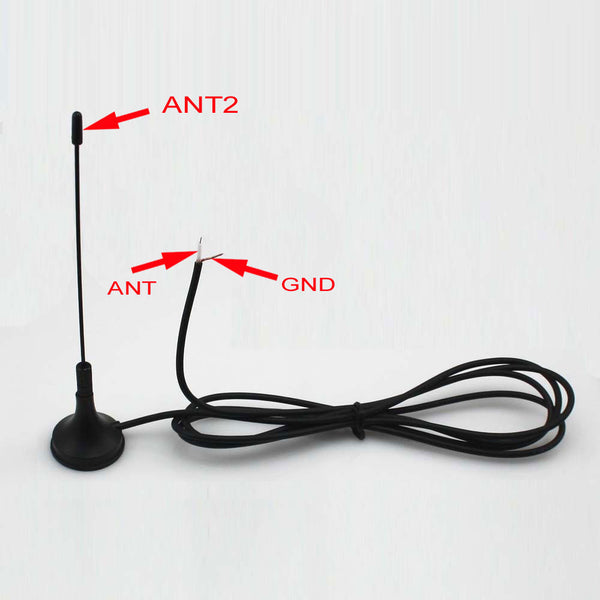

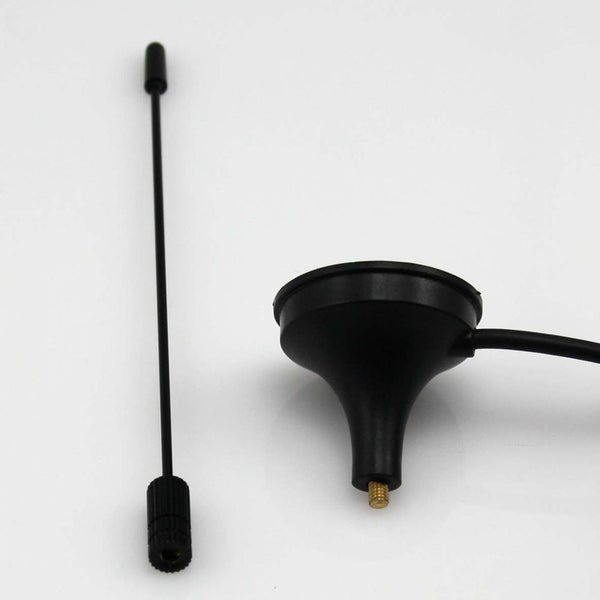

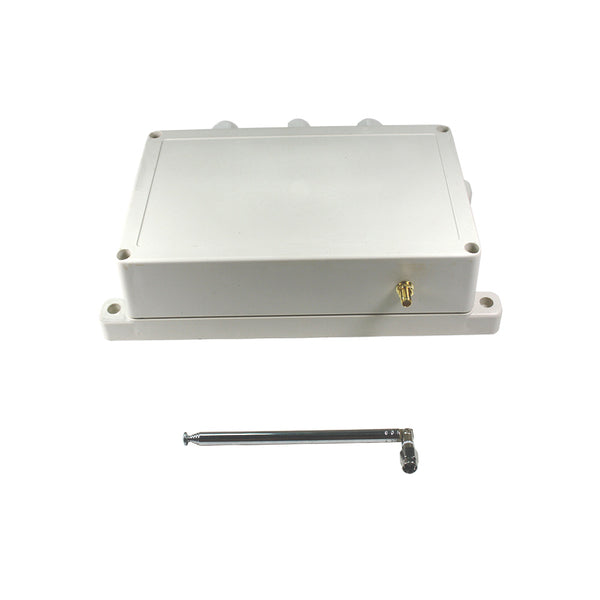

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal.
Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Le fonctionnement du mode autobloquant avec l'émetteur CB-4:

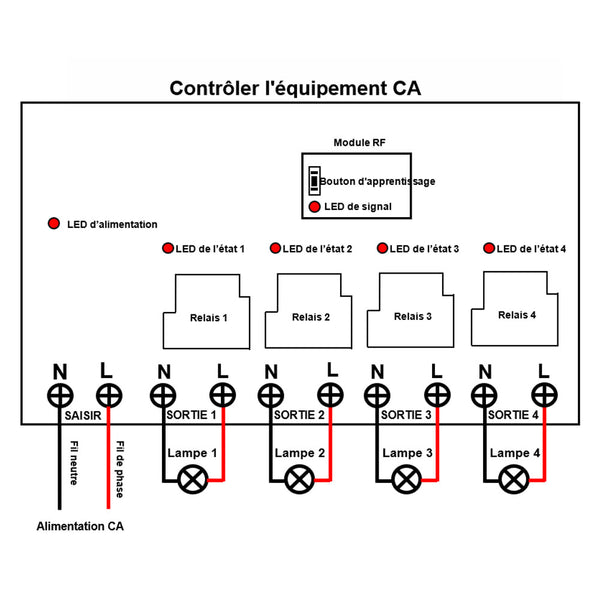

Presser le bouton A de l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
presser le bouton A encore une fois: Les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser le bouton D de l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
presser le bouton D encore une fois: Les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
2) Réglage du mode momentané: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Le fonctionnement du mode momentané avec l'émetteur CB-4:
Presser et maintenez le bouton A sur l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Relâchez le bouton A: Les bornes de « Sortie 1 » arrêtent de sortir, et la lampe 1 connectée est éteinte.
Presser et maintenez le bouton D sur l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
Relâchez le bouton D: Les bornes de « Sortie 4 » arrêtent de sortir, et la lampe 4 connectée est éteinte.
3) Réglage du mode d'interblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Le fonctionnement du mode d'interblocage avec l'émetteur CB-4:
Presser le bouton A sur l'émetteur: Les bornes de « Sortie 1 » sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Presser le bouton D sur l'émetteur: Les bornes de « Sortie 4 » sortent l'alimentation en CA, et la lampe 4 connectée est allumée.
Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
Contenu:
1 × Récepteur: S4PX-AC220-ANT3
1 x l'émetteur: CB-4
1 × Manuel d'utilisateur
