Le récepteur est conçu pour le système d'un émetteur contrôler plusieurs récepteurs. Vous pouvez utiliser 1 émetteur avec 8 boutons pour contrôler 4 récepteurs.

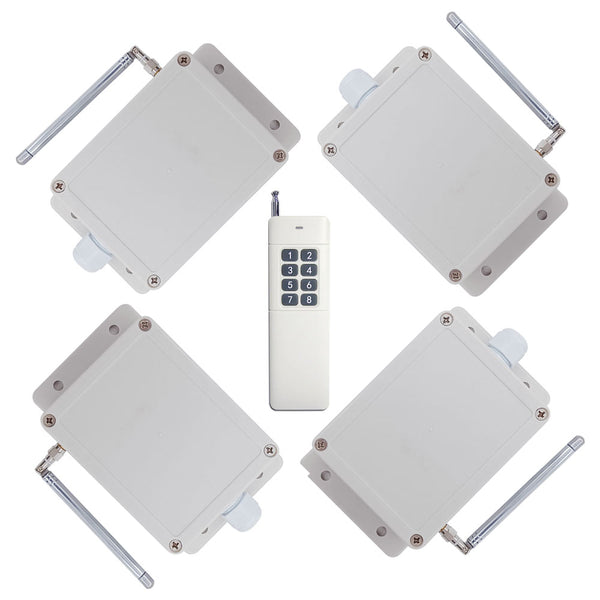

Contenu:
4 x Récepteur: S2XB-AC220
1 x Emetteur: CV-8
1 x Manuel d'utilisateur
Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, signes d'affaires et équipements variés.
Commande sans fil, facile à installer.

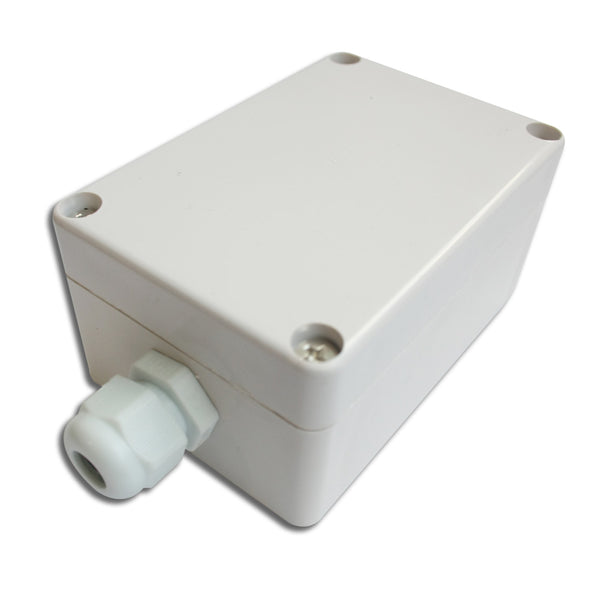

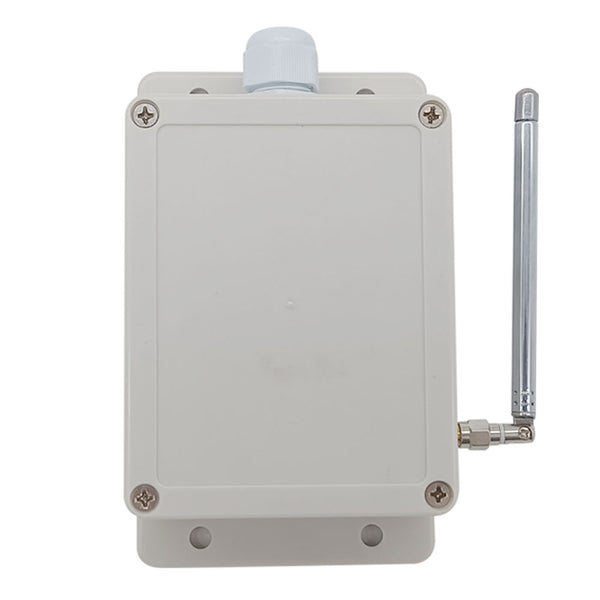

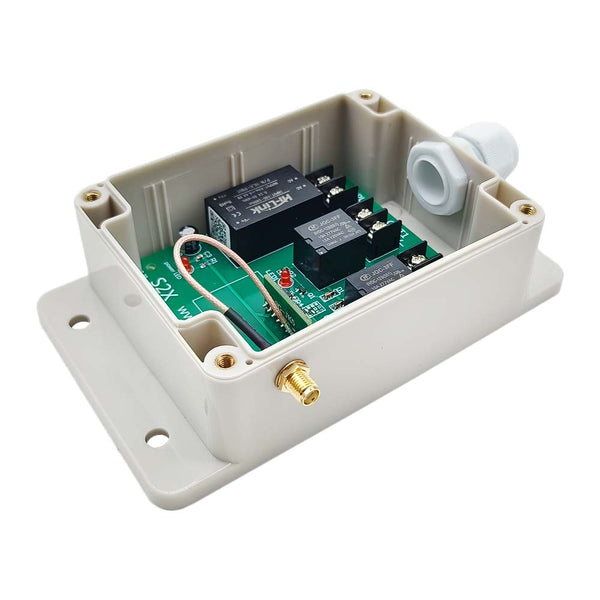

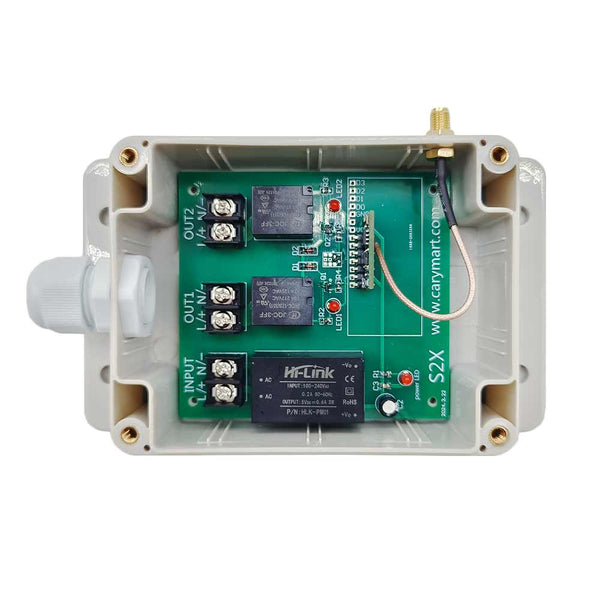

Etanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Avec bornes de commande filaire: Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le récepteur.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

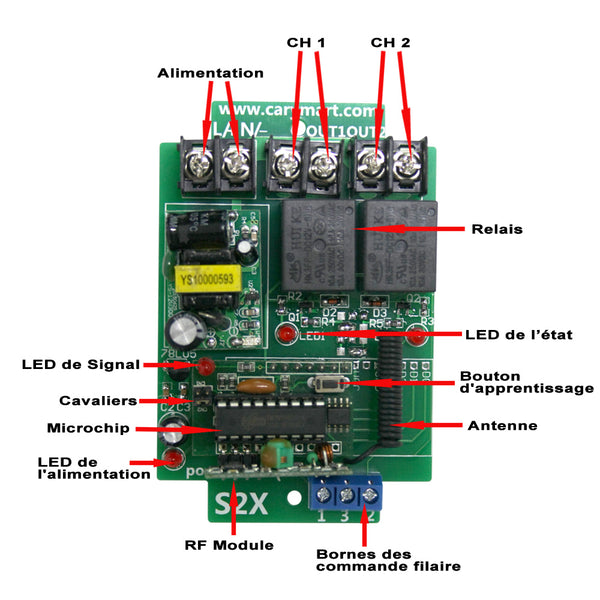

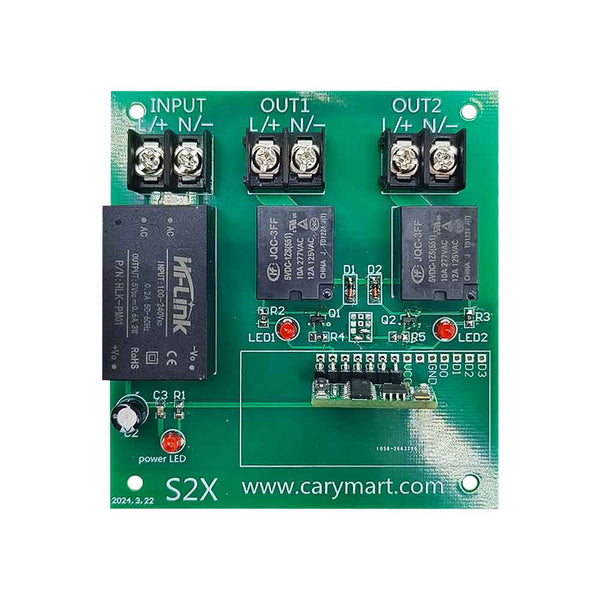

Paramètres de Récepteur:
Modèle: S2XB-AC220
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433MHz
Canal: 2 CH
Mode de contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant Maximal de Travail: 10A / chaque canal.
Dimension de PCB: 90mm x 59mm x 18mm

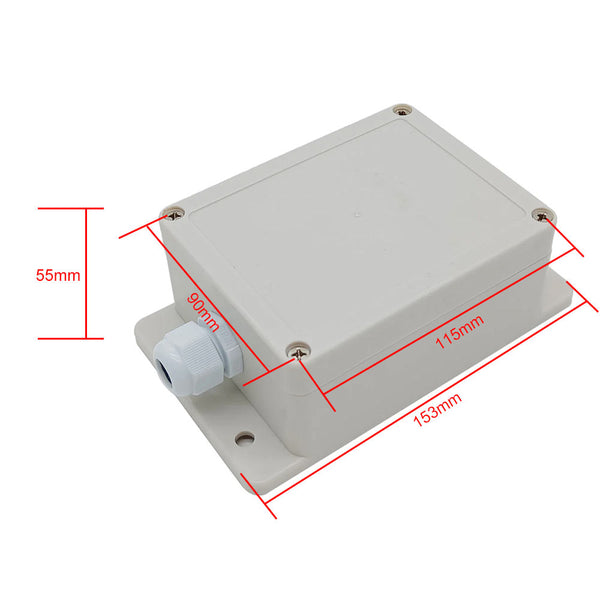

Dimension de Boîtier: 100mm x 68mm x 50mm
Travailler avec les émetteurs de code fixe.

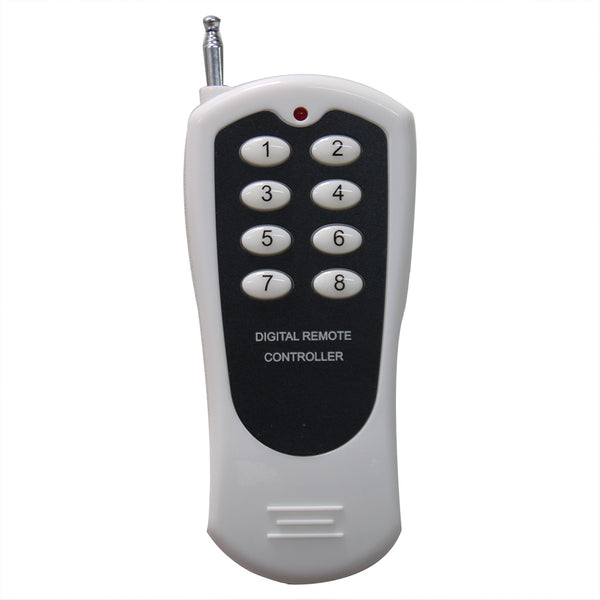

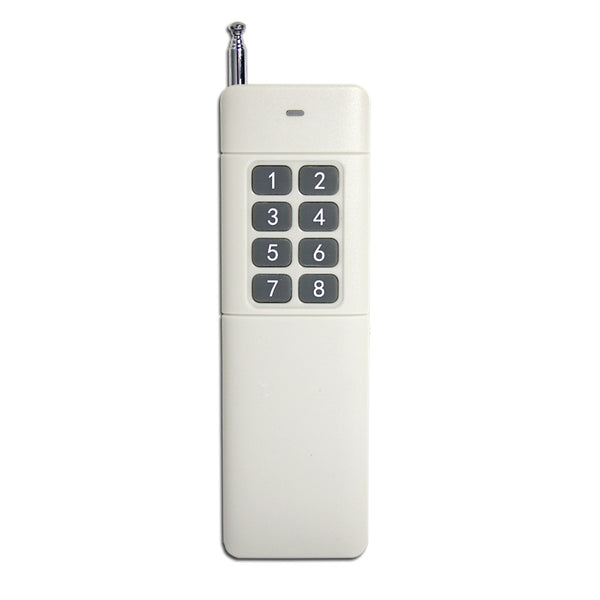

Paramètres de l'émetteur:
Modèle: CV-8
Canal/bouton: 8
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7,8

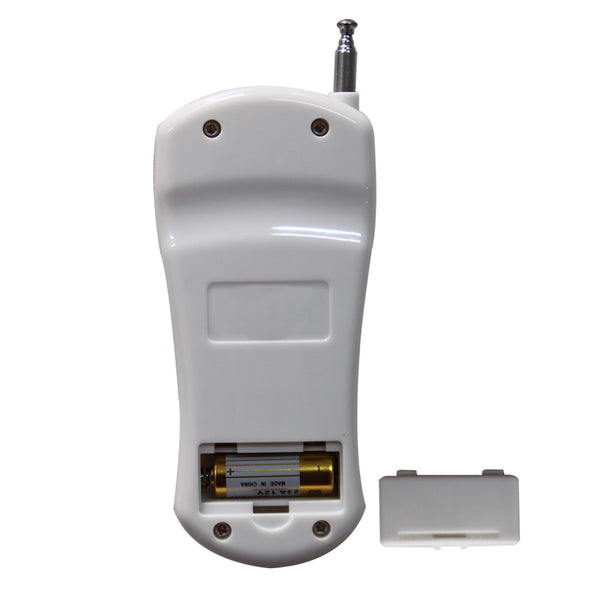

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433Mhz
Chip de codage: PT2262/PT2264/SC2262
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 °C ~ +70 °C
Dimension unitaire: 110mm x 50mm x 18m m
Poids: 55g
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CP-8 / CV-8 (500M), ou CB-8 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CV-8) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez ajouter une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB.
Utilisation (avec l'émetteur CV-8):
Le récepteur peut être utilisés pour contrôler les équipements CA 110~240V.

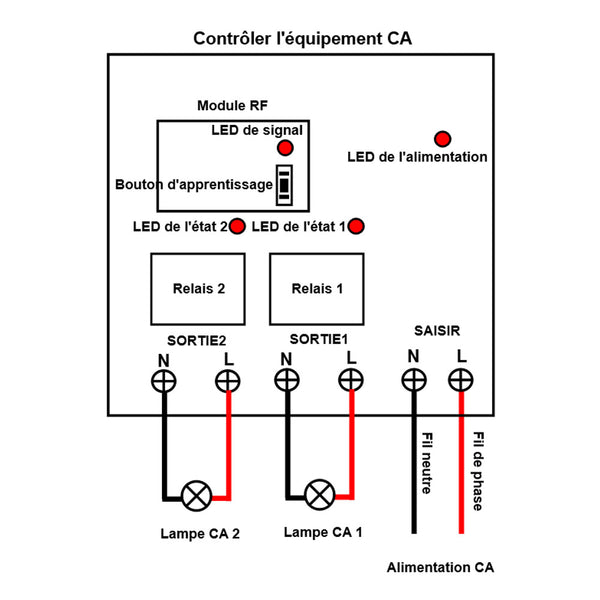

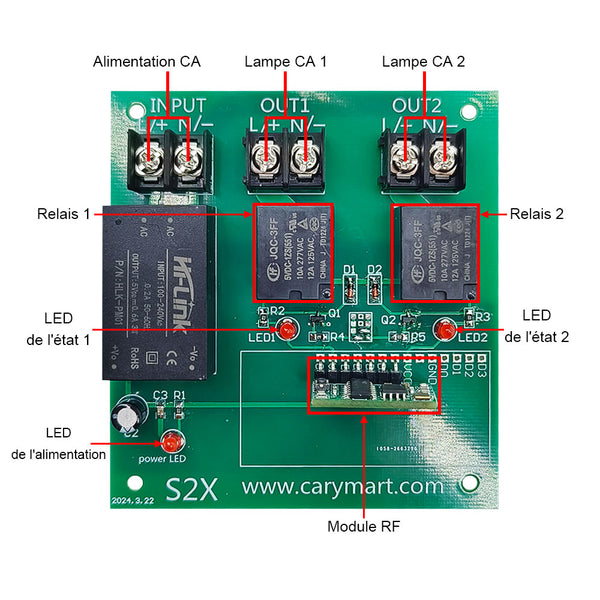

Câblage:
Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +" de l'entrée, et connecter le fil neutre de l'alimentation en CA à la borne "N / -" de l'entrée.
2) Connecter un fil de la lampe CA à la borne "L / +" de sortie, et connecter l'autre fil de lampe CA à la borne "N / -" de sortie.
Réglage les modes différents de contrôle:
Réglage les modes différents de contrôle: (Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison, si vous voulez utiliser d'autres modes, faire comme suivant.)
Réglage du mode d'autoblocage (avec l'émetteur CV-8): Connecter Cavalier-2.
Mode d'autoblocage: Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton 1 de l'émetteur: Les bornes "OUT1" du récepteur 1 sorties l'alimentation CA, la lampe 1 est allumé.
presser le bouton 1 encore une fois: Les bornes "OUT1" du récepteur 1 arrête la sortie, la lampe 1 est éteinte.
Presser le bouton 2 de l'émetteur: Les bornes "OUT2" du récepteur 1 sorties l'alimentation CA, la lampe 2 est allumé.
presser le bouton 2 encore une fois: Les bornes "OUT2" du récepteur 1 arrête la sortie, la lampe 2 est éteinte.
Presser le bouton 7 de l'émetteur: Les bornes "OUT1" du récepteur 4 sorties l'alimentation CA, la lampe 7 est allumé.
presser le bouton 7 encore une fois: Les bornes "OUT1" du récepteur 4 arrête la sortie, la lampe 7 est éteinte.
Presser le bouton 8 de l'émetteur: Les bornes "OUT2" du récepteur 4 sorties l'alimentation CA, la lampe 8 est allumé.
presser le bouton 8 encore une fois: Les bornes "OUT2" du récepteur 4 arrête la sortie, la lampe 8 est éteinte.
Réglage du mode de momentané: Seulement connecter cavalier -1.
Mode de momentané (avec l'émetteur CV-8): Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1 de l'émetteur: Les bornes "OUT1" du récepteur 1 sorties l'alimentation CA, la lampe 1 est allumé.
Relâcher le bouton 1: Les bornes "OUT1" du récepteur 1 arrête la sortie, la lampe 1 est éteinte.
Presser et maintenez le bouton 2 de l'émetteur: Les bornes "OUT2" du récepteur 1 sorties l'alimentation CA, la lampe 2 t allumé.
Relâcher le bouton 2: Les bornes "OUT2" du récepteur 1 arrête la sortie, la lampe 2 est éteinte.
Presser et maintenez le bouton 7 de l'émetteur: Les bornes "OUT1" du récepteur 4 sorties l'alimentation CA, la lampe 7 est allumé.
Relâcher le bouton 7: Les bornes "OUT1" du récepteur 4 arrête la sortie, la lampe 7 est éteinte.
Presser et maintenez le bouton 8 de l'émetteur: Les bornes "OUT2" du récepteur 4 sorties l'alimentation CA, la lampe 8 t allumé.
Relâcher le bouton 8: Les bornes "OUT2" du récepteur 4 arrête la sortie, la lampe 8 est éteinte.
Réglage du mode d'interblocage: Ne pas connecter cavalier -1 et cavalier -2.
Mode d'interblocage (avec l'émetteur CV-8): Presser le bouton -> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton 1 de l'émetteur: Les bornes "OUT1" du récepteur 1 sorties l'alimentation CA, la lampe 1 est allumé.
Presser l'autre bouton de l'émetteur: Les bornes "OUT1" du récepteur 1 arrête la sortie, la lampe 1 est éteinte.
Presser le bouton 2 de l'émetteur: Les bornes "OUT2" du récepteur 1 sorties l'alimentation CA, la lampe 2 est allumé.
Presser l'autre bouton de l'émetteur: Les bornes "OUT2" du récepteur 1 arrête la sortie, la lampe 2 est éteinte.
Presser le bouton 7 de l'émetteur: Les bornes "OUT1" du récepteur 4 sorties l'alimentation CA, la lampe 7 est allumé.
Presser l'autre bouton de l'émetteur: Les bornes "OUT1" du récepteur 4 arrête la sortie, la lampe 7 est éteinte.
Presser le bouton 8 de l'émetteur: Les bornes "OUT2" du récepteur 4 sorties l'alimentation CA, la lampe 8 est allumée.
Presser l'autre bouton de l'émetteur: Les bornes "OUT2" du récepteur 4 arrête la sortie, la lampe 8 est éteinte.
Bornes de commande filaire:
Le récepteur avec les bornes de commande manuel: vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le récepteur.
1) Entrée de signal:
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 (Signal +), la borne 2 (Signal +) et la borne 3 (Signal -), puis le signal de sortie du équipement externe peut contrôler le récepteur.
Quand le équipement externe sort le signal de niveau faible à la borne 1 et la borne 3, ouvrir le relais 1, les bornes "OUT1" sorties de l'alimentation CA, la lampe 1 est allumé.
Quand le équipement externe arrête à sortir le signal, fermer le relais 1, les bornes "OUT1" arrête la sortie, la lampe 1 est éteinte.
Quand le équipement externe sort le signal de niveau faible à la borne 2 et la borne 3, ouvrir le relais 2, les bornes "OUT2" sorties de l'alimentation CA, la lampe 2 est allumé.
Quand le équipement externe arrête à sortir le signal, fermer le relais 2, les bornes "OUT2" arrête la sortie, la lampe 2 est éteinte.
2) Les interrupteurs manuels:
Vous pouvez connecter les interrupteurs manuels à les bornes 1, 2 et 3, puis vous pouvez utiliser les interrupteurs manuels pour contrôler le récepteur.
Quand connecter les bornes 1 et 3, ouvrir le relais 1, les bornes "OUT1" sorties de l'alimentation CA, la lampe 1 est allumé.
Et quand déconnecter les bornes 1 et 3, fermer le relais 1, les bornes "OUT1" arrête la sortie, la lampe 1 est éteinte.
Quand connecter les bornes 2 et 3, ouvrir le relais 2, les bornes "OUT2" sorties de l'alimentation CA, la lampe 2 est allumé.
Et quand déconnecter les bornes 2 et 3, fermer le relais 2, les bornes "OUT2" arrête la sortie, la lampe 2 est éteinte.
