Contenu:
1 x Récepteur: S2PU-AC380-ANT3
1 x Manuel d'utilisation

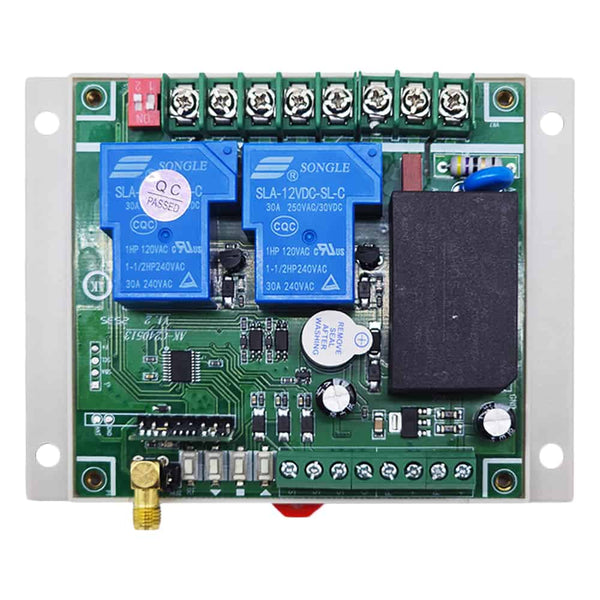

Introduction:
Ce récepteur S2PU-AC380-ANT3 est un appareil électrique avec 2 sorties relais sèches, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.

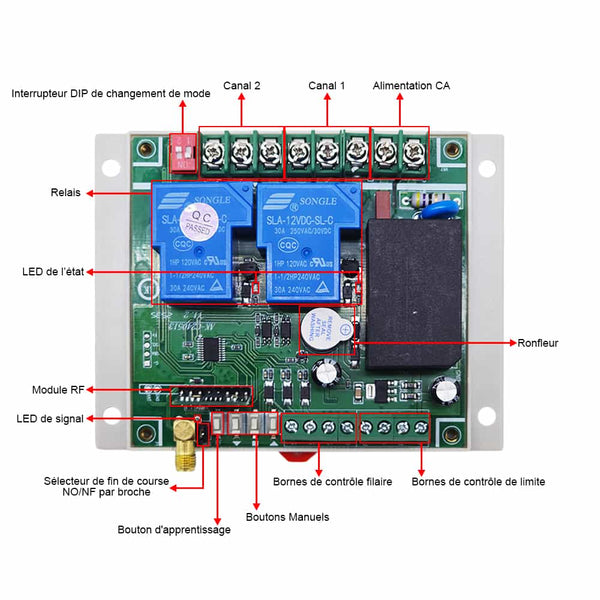

Caractéristiques principales:
Commande sans fil, facile à installer.
Alimentation universelle: CA 100~450V, supporte CA 110V, CA 120V, CA 220V, CA 240V, CA 380V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et CA.
Haute Puissance: La charge maximale de chaque canal est 30A.
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Avec trois boutons manuels: Vous pouvez contrôler l’équipement par des boutons manuels.
Avec bornes de contrôle filaire: Vous pouvez connecter des interrupteurs manuels pour contrôler l'équipement.
Avec bornes de contrôle de limite: Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter l'équipement.
Avec 2 broches pour commuter le type de fin de course normalement ouvert ou normalement fermé.
Avec un Interrupteur DIP pour commuter les modes de fonctionnement, offrant quatre modes de fonctionnement.

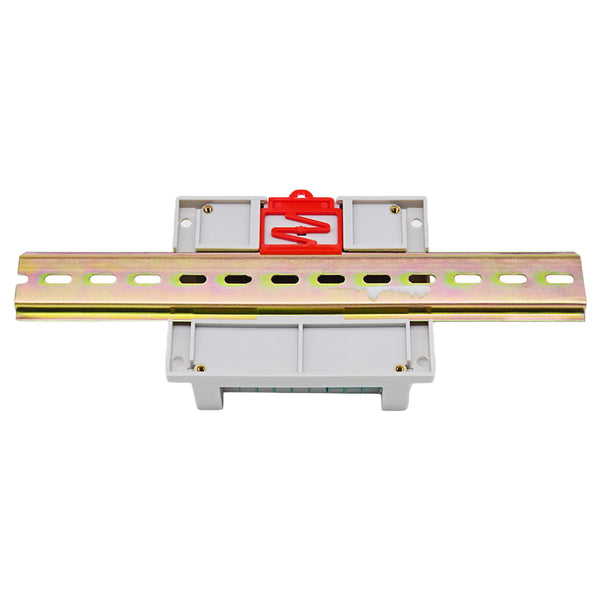

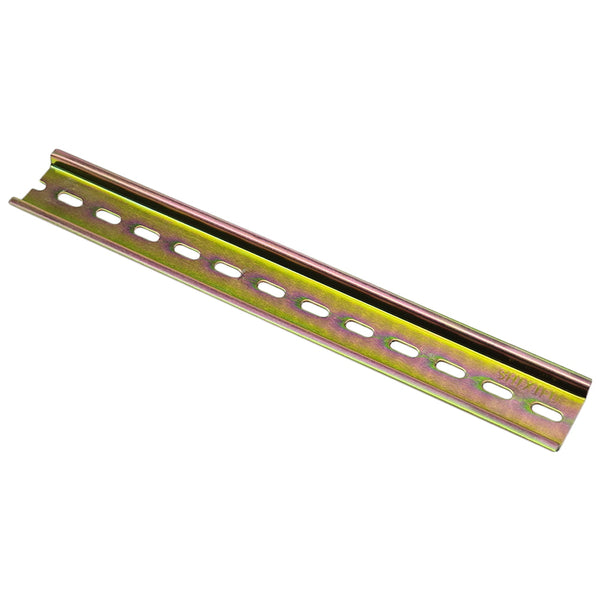

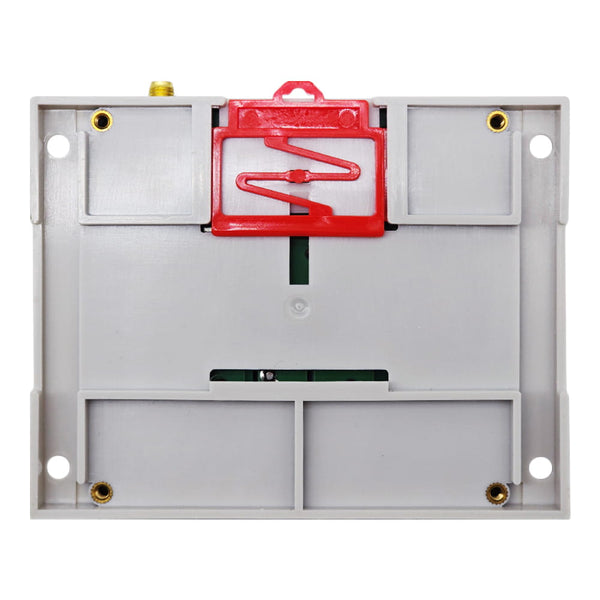

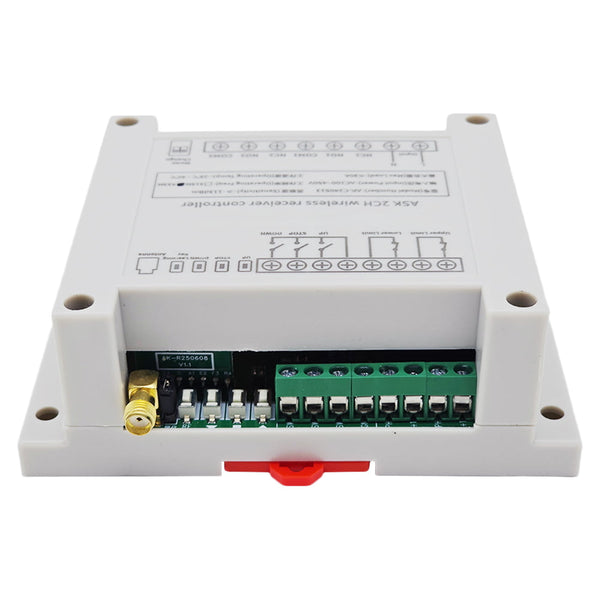

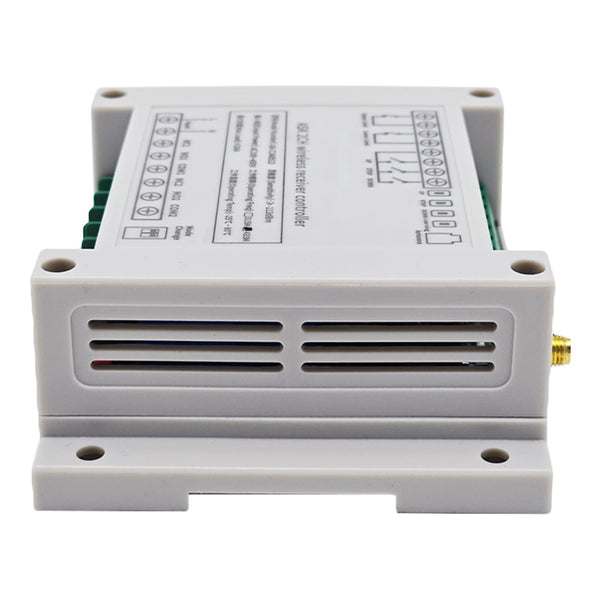

Avec attache de rail de guidage et trous de vis : L’arrière du récepteur est équipé d’une attache de rail de guidage et de trous de vis, qui peut être monté sur un rail de guidage de 35 mm ou fixé directement à l’aide de vis.

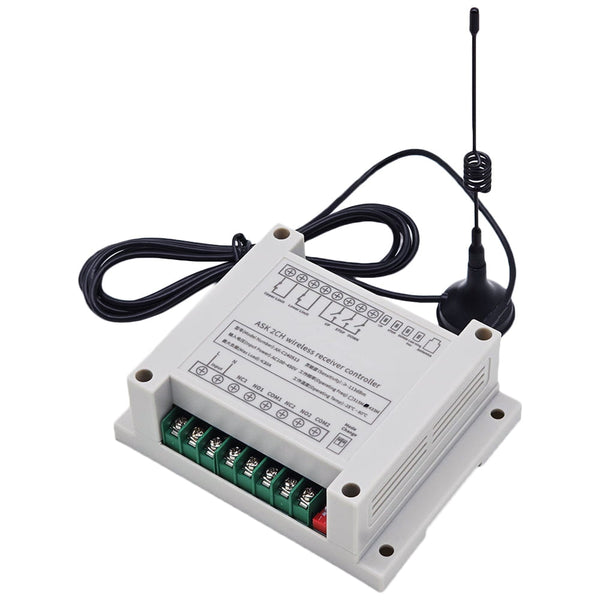

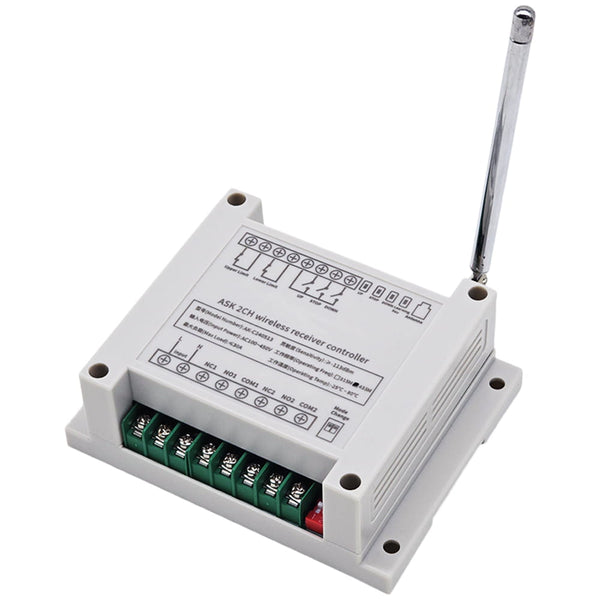

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.

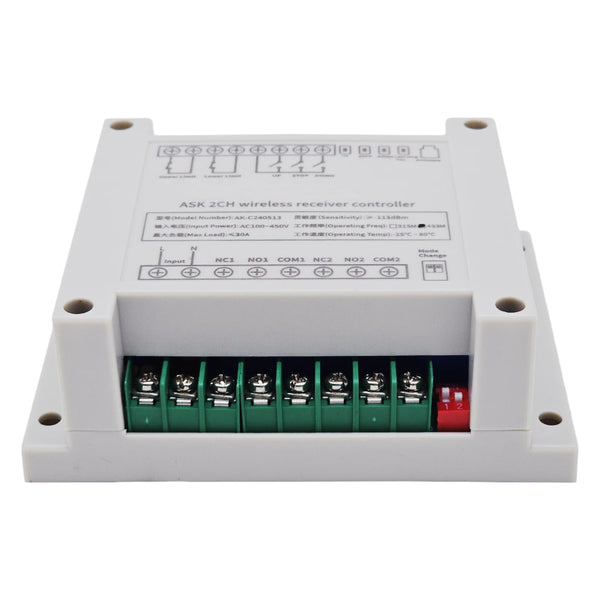

Paramètres du récepteur S2PU-AC380-ANT3:
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | CA 100V~450V (110V/120V/220V/240V/380V) |
| Type de sortie | Sortie Relais Sec (Avec bornes NO et NC) |
| Canal | 2 Canaux |
| Fréquence de travail | 433MHz |
| Courant de charge maximum du relais | 30A |
| 4 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage, Momentané + Autoblocage |
| Fils appropriés pour les bornes de connexion | 22-14 AWG |
| Sensibilité du récepteur | ≥-113dBm |
| Dimension de PCB | 92 x 86 x 23 mm |
| Dimension de Case | 115 x 90 x 40 mm |
| Correspondant à l'émetteur | Peut travailler avec les différents émetteurs, par exemple modèle C-2L / C-3-2L (100M), CP-2L / CP-3L (500M), et CB-2L etc. |

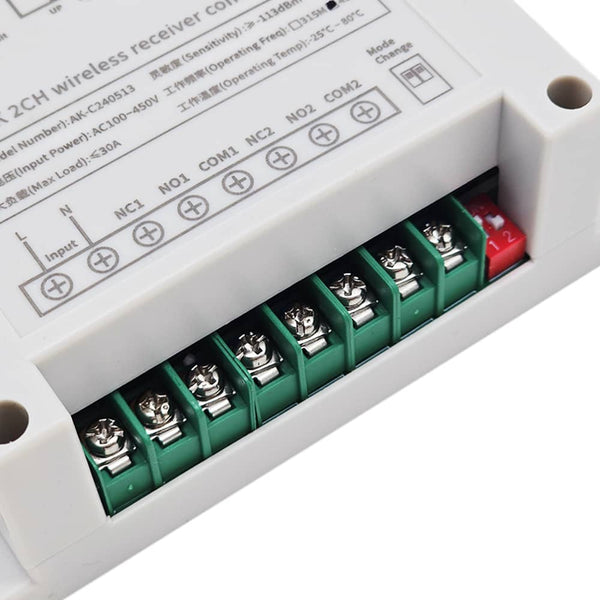

Câblage:

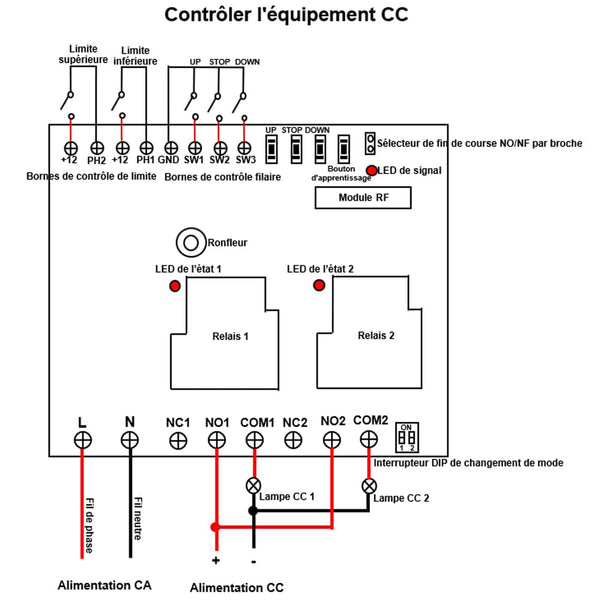

1) Câblage pour lampe CC:
Si vous voulez contrôler une lampe CC, faire comme suivant. Veuillez vous référer au schéma de connexion.
1.1 Connecter le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC, connecter la borne <COM> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Câblage pour lampe CA:

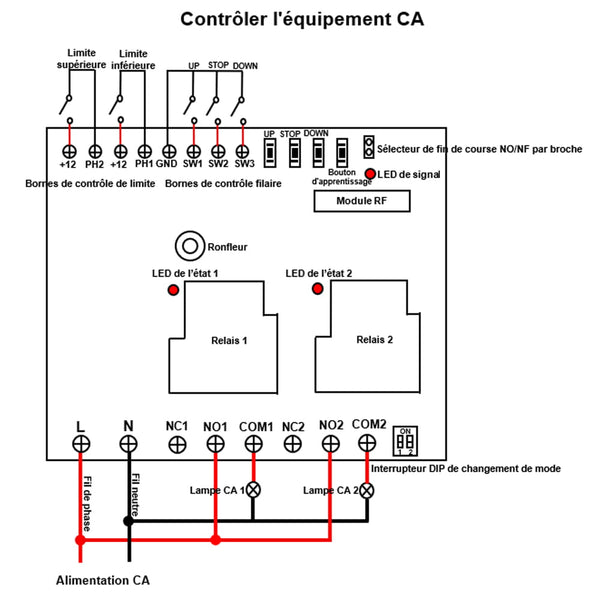

Si vous voulez contrôler une lampe CA, faire comme suivant. Veuillez vous référer au schéma de connexion.
2.1 Connecter le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.

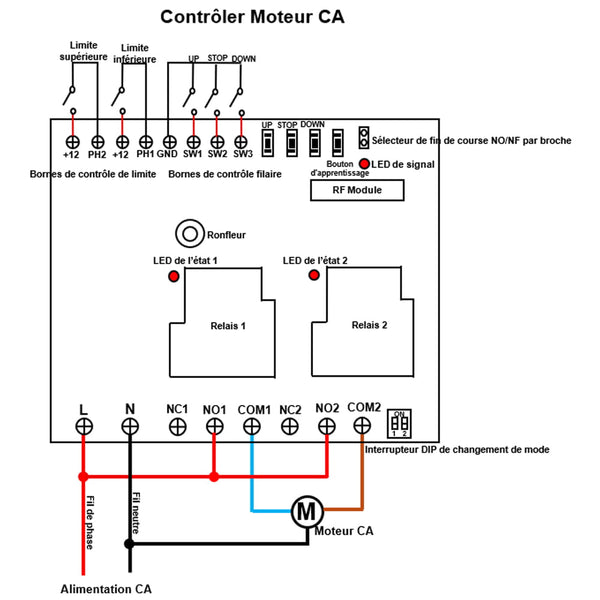

3) Câblage pour moteur CA:
Si vous voulez contrôler un petit moteur CA bidirectionnel (trois lignes de commande), faire comme suivant. Veuillez vous référer au schéma de connexion.
3.1 Connecter le fil de phase de l'alimentation en CA à la borne <L>, et connecter le fil neutre de l'alimentation en CA à la borne <N>.
3.2 Connectez le fil de phase de l'alimentation CA aux bornes <NO> des deux relais et connectez le fil neutre de l'alimentation CA au fil commun du moteur CA.
3.3 Connectez les fils de marche avant et arrière du moteur CA aux bornes <COM> des deux relais; et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur.

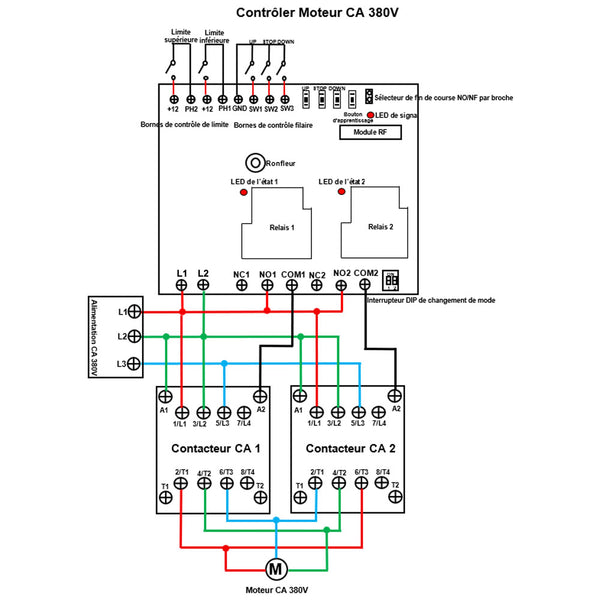

4) Câblage pour moteur CA 380V:
Si vous voulez contrôler un moteur CA 380V, veuillez vous référer au schéma de connexion.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Fermez le premier bit et le deuxième bit de l'Interrupteur DIP, la LED de signal clignote 1 fois et le ronfleur sonne 1 fois.
Fonctionnement avec l'émetteur CP-2L:
Maintenez le bouton ▲ enfoncé → Le relais 1 est activé, deux bornes <NO1> et <COM1> du <Relais 1> sont connectées, deux bornes <NC1> et <COM1> sont déconnectées.
Relâchez le bouton ▲ → Le relais 1 est désactivé, deux bornes <NO1> et <COM1> du <Relais 1> sont déconnectées, deux bornes <NC1> et <COM1> sont connectées.
Maintenez le bouton ▼ enfoncé → Le relais 2 est activé, deux bornes <NO2> et <COM2> du <Relais 2> sont connectées, deux bornes <NC2> et <COM2> sont déconnectées.
Relâchez le bouton ▼ → Le relais 2 est désactivé, deux bornes <NO2> et <COM2> du <Relais 2> sont déconnectées, deux bornes <NC2> et <COM2> sont connectées.
Le fonctionnement du mode momentané avec les boutons manuels du récepteur:
Presser et maintenez le bouton UP → Le relais 1 est activé.
Relâchez le bouton UP → Le relais 1 est désactivé.
Presser et maintenez le bouton DOWN → Le relais 2 est activé.
Relâchez le bouton DOWN → Le relais 2 est désactivé.
2) Réglage du mode autoblocage: Ouvrez le premier bit et fermez le deuxième bit de l'Interrupteur DIP, la LED de signal clignote 2 fois et le ronfleur sonne 2 fois.
Fonctionnement avec l'émetteur CP-2L:
Presser le bouton ▲ → Le relais 1 est activé, deux bornes <NO1> et <COM1> du <Relais 1> sont connectées, deux bornes <NC1> et <COM1> sont déconnectées.
Presser le bouton ▲ encore une fois → Le relais 1 est désactivé, deux bornes <NO1> et <COM1> du <Relais 1> sont déconnectées, deux bornes <NC1> et <COM1> sont connectées.
Presser le bouton ▼ → Le relais 2 est activé, deux bornes <NO2> et <COM2> du <Relais 2> sont connectées, deux bornes <NC2> et <COM2> sont déconnectées.
Presser le bouton ▼ encore une fois → Le relais 2 est désactivé, deux bornes <NO2> et <COM2> du <Relais 2> sont déconnectées, deux bornes <NC2> et <COM2> sont connectées.
Fonctionnement avec les boutons manuels du récepteur:
Presser le bouton UP → Le relais 1 est activé.
Presser le bouton UP encore une fois → Le relais 1 est désactivé.
Presser le bouton DOWN → Le relais 2 est activé.
Presser le bouton DOWN encore une fois → Le relais 2 est désactivé.
3) Réglage du mode d’interblocage: Fermez le premier bit et ouvrez le deuxième bit de l'Interrupteur DIP, la LED de signal clignote 3 fois et le ronfleur sonne 3 fois.
Fonctionnement avec l'émetteur CP-3L:
Presser le bouton ▲ → Le relais 1 est activé, deux bornes <NO1> et <COM1> du <Relais 1> sont connectées, deux bornes <NC1> et <COM1> sont déconnectées.
Presser le bouton ■ → Le relais 1 est désactivé, deux bornes <NO1> et <COM1> du <Relais 1> sont déconnectées, deux bornes <NC1> et <COM1> sont connectées.
Presser le bouton ▼ → Le relais 2 est activé, deux bornes <NO2> et <COM2> du <Relais 2> sont connectées, deux bornes <NC2> et <COM2> sont déconnectées.
Presser le bouton ■ → Le relais 2 est désactivé, deux bornes <NO2> et <COM2> du <Relais 2> sont déconnectées, deux bornes <NC2> et <COM2> sont connectées.
Fonctionnement avec les boutons manuels du récepteur:
Presser le bouton UP → Le relais 1 est activé.
Presser le bouton STOP → Le relais 1 est désactivé.
Presser le bouton DOWN → Le relais 2 est activé.
Presser le bouton STOP → Le relais 2 est désactivé.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2): Ouvrez le premier bit et le deuxième bit de l'Interrupteur DIP, la LED de signal clignote 4 fois et le ronfleur sonne 4 fois.

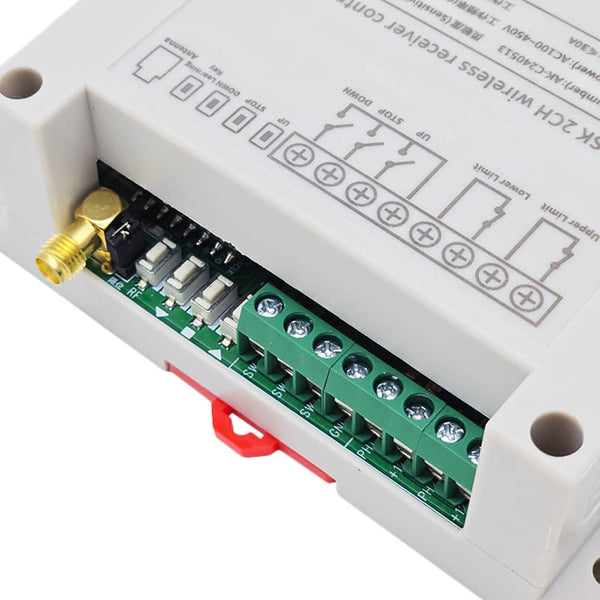

Les bornes de contrôle filaire:
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour contrôler l'équipement.

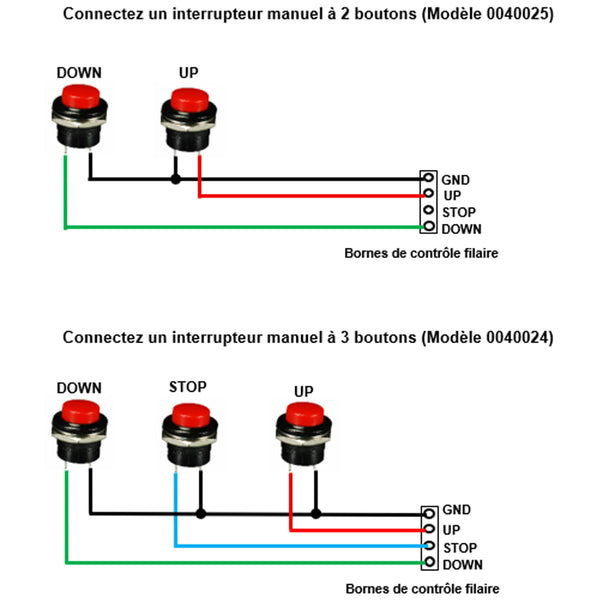

Par exemple, vous pouvez connecter deux ou trois interrupteurs manuels aux bornes de contrôle filaire <UP>, <DOWN>, <STOP> et <GND> selon le schéma de câblage suivant.
1) Mode momentané: Par exemple, connectez un interrupteur manuel à 2 boutons (Modèle 0040025).
Lorsque vous appuyez et maintenez sur le bouton UP, deux bornes <UP> et <GND> sont connectées, alors le relais 1 est activé. Et lorsque vous relâchez le bouton UP, deux bornes <UP> et <GND> sont déconnectées, alors le relais 1 est désactivé.
Lorsque vous appuyez et maintenez sur le bouton DOWN, deux bornes <DOWN> et <GND> sont connectées, alors le relais 2 est activé. Et lorsque vous relâchez le bouton DOWN, deux bornes <DOWN> et <GND> sont déconnectées, alors le relais 2 est désactivé.
2) Mode autoblocage: Par exemple, connectez un interrupteur manuel à 2 boutons (Modèle 0040025).
Lorsque vous appuyez sur le bouton UP, deux bornes <UP> et <GND> sont connectées, alors le relais 1 est activé. Et lorsque vous appuyez à nouveau sur le bouton UP, deux bornes <UP> et <GND> sont connectées, alors le relais 1 est désactivé.
Lorsque vous appuyez sur le bouton DOWN, deux bornes <DOWN> et <GND> sont connectées, alors le relais 2 est activé. Et lorsque vous appuyez à nouveau sur le bouton DOWN, deux bornes <DOWN> et <GND> sont connectées, alors le relais 2 est désactivé.
3) Mode d’interblocage : Par exemple, connectez un interrupteur manuel à 3 boutons (Modèle 0040024).
Lorsque vous appuyez sur le bouton UP, deux bornes <UP> et <GND> sont connectées, alors le relais 1 est activé. Et lorsque vous appuyez sur le bouton STOP, deux bornes <STOP> et <GND> sont connectées, alors le relais 1 est désactivé.
Lorsque vous appuyez sur le bouton DOWN, deux bornes <DOWN> et <GND> sont connectées, alors le relais 2 est activé. Et lorsque vous appuyez sur le bouton STOP, deux bornes <STOP> et <GND> sont connectées, alors le relais 2 est désactivé.
Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé ou normalement ouvert), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter l'équipement
Le récepteur possède deux broches permettant de commuter le type d'interrupteur de fin de course normalement ouvert ou normalement fermé.
Remarque: Le récepteur doit être redémarré après avoir commuté le type d'interrupteur de fin de course.
Par exemple, lorsque vous court-circuitez deux broches avec un capuchon de cavalier, vous pouvez connecter un interrupteur de fin de course normalement fermé aux deux bornes de <Limite supérieure>, et connecter un autre interrupteur de fin de course normalement fermé aux deux bornes de <Limite inférieure>.
Lorsque le moteur tourne dans le sens positif, si vous déconnectez les deux bornes de <Limite supérieure>, le moteur s'arrête automatiquement.
Lorsque le moteur tourne dans le sens inverse, si vous déconnectez les deux bornes de <Limite inférieure>, le moteur s'arrête automatiquement.
Par exemple, lorsque vous ne court-circuitez pas deux broches, vous pouvez connecter un interrupteur de fin de course normalement ouvert aux deux bornes de <Limite supérieure> et connecter un autre interrupteur de fin de course normalement ouvert aux deux bornes de <Limite inférieure>.
Lorsque le moteur tourne dans le sens positif, si vous connectez les deux bornes de <Limite supérieure>, le moteur s'arrête automatiquement.
Lorsque le moteur tourne dans le sens inverse, si vous connectez les deux bornes de <Limite inférieure>, le moteur s'arrête automatiquement.
Remarque:
Lorsque les bornes de interrupteur de fin de course du récepteur sont réglées en type normalement fermé, si vous n'utilisez pas le interrupteur de fin de course, vous devez court-circuiter séparément les bornes de interrupteur de fin de course supérieur et inférieur.
Lorsque les bornes de interrupteur de fin de course du récepteur sont réglées en type normalement ouvert, si vous n'utilisez pas le interrupteur de fin de course, vous n'avez pas besoin de court-circuiter les bornes de interrupteur de fin de course supérieur et inférieur.
