Contenu:

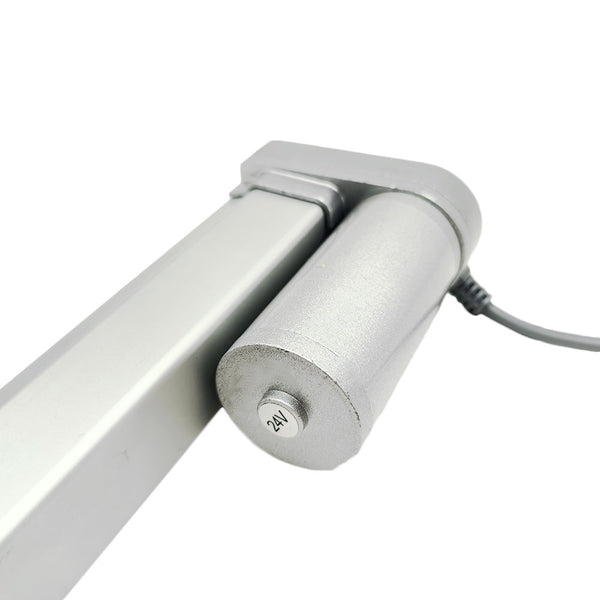

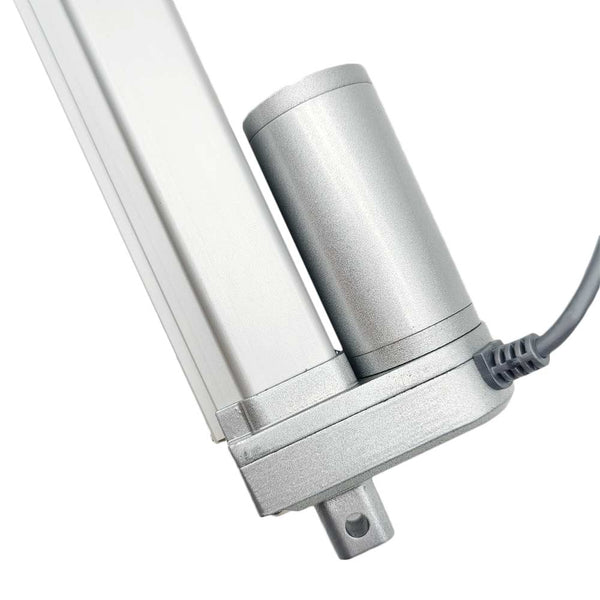

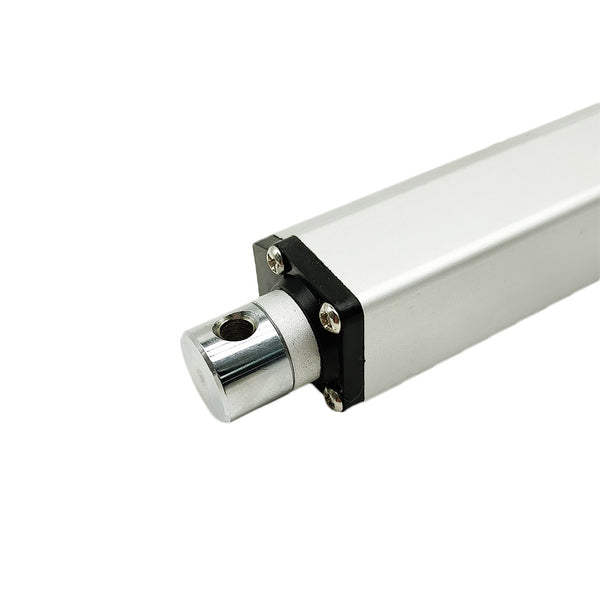

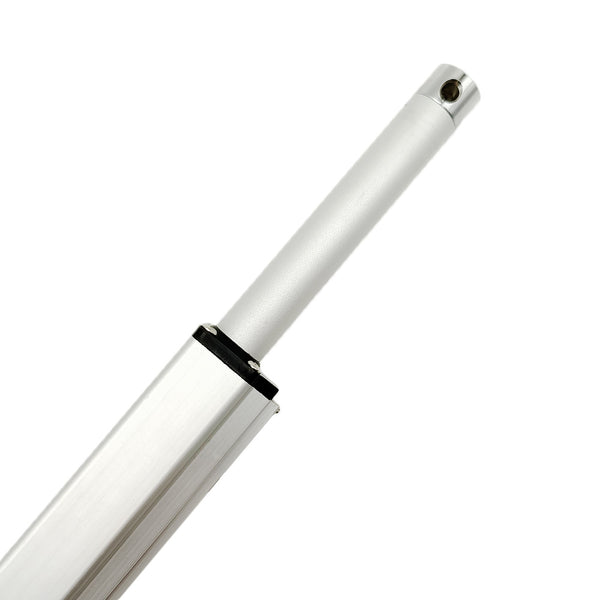

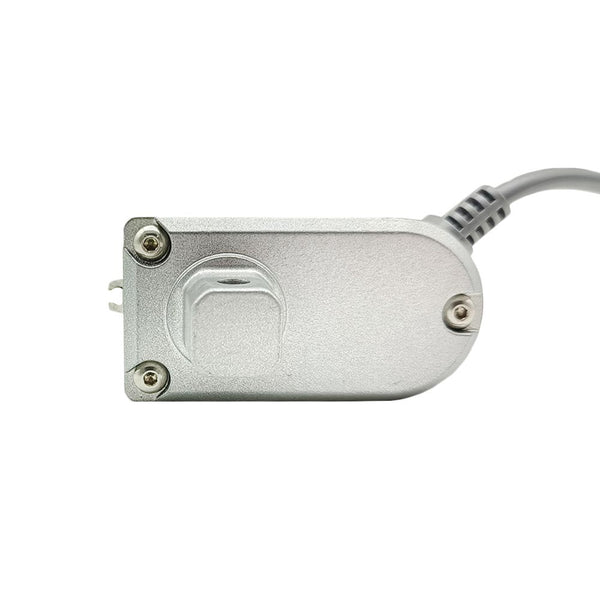

1 x Vérin électrique A4

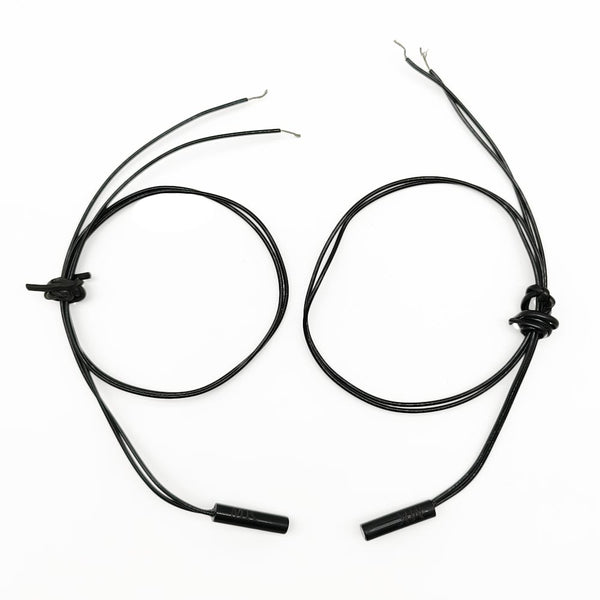

2 x Interrupteur à lame magnétique normalement fermé
1 x Manuel d'utilisateur
Introduction :

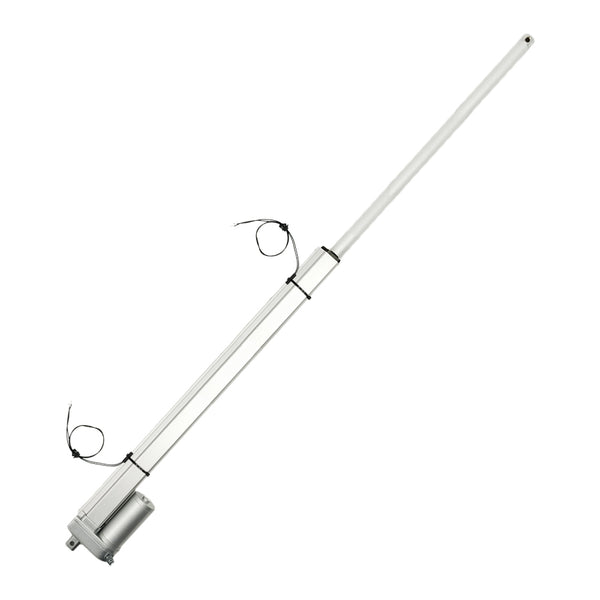

Il s'agit d'un vérin électrique avec course réglable. Il est équipé de deux interrupteurs magnétiques externes normalement fermés qui peuvent glisser librement, et en ajustant la position de ces deux interrupteurs magnétiques normalement fermés, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie. Par exemple, pour un vérin électrique avec une course de 500 mm, vous pouvez le régler pour se déplacer dans une plage de course de 150 mm à 400 mm.
Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1000 mm, par exemple 225 mm, 660 mm, 950 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit

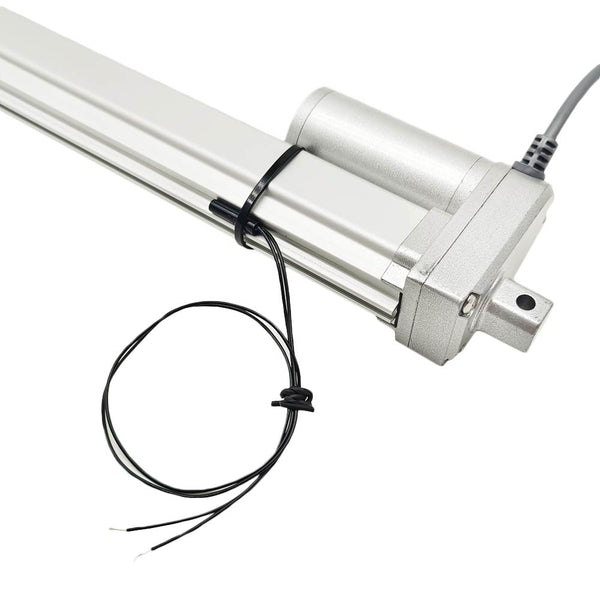

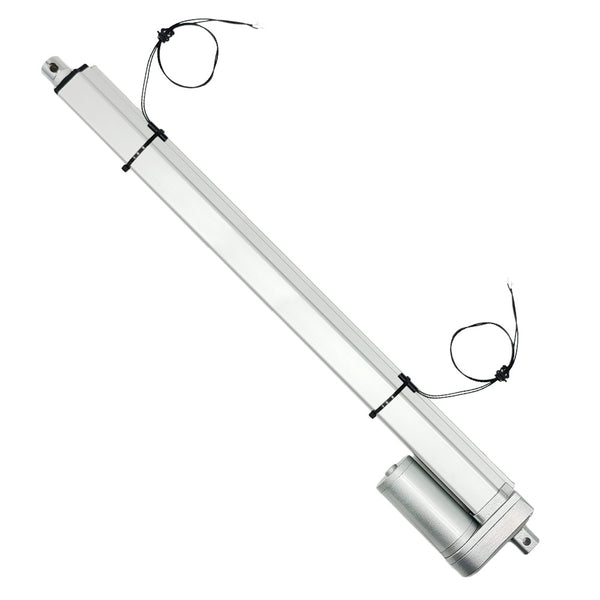

Équipé de deux interrupteurs magnétiques externes normalement fermés pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques normalement fermés, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie.
Vous pouvez contrôler cet vérin électrique par un interrupteur manuel ou un interrupteur télécommande.
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

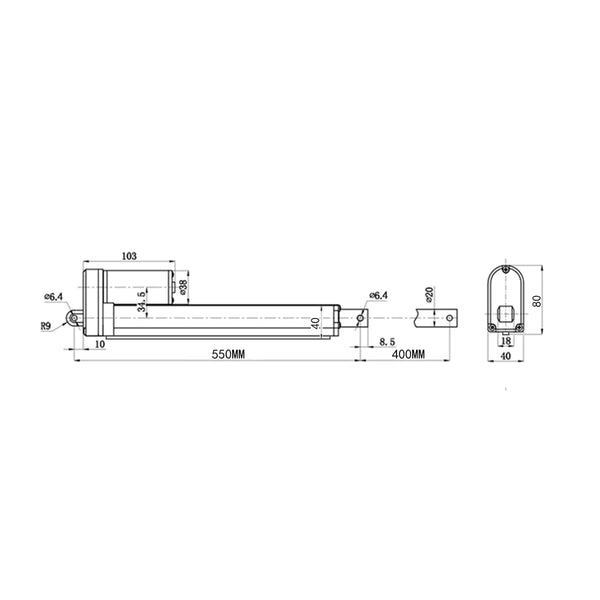

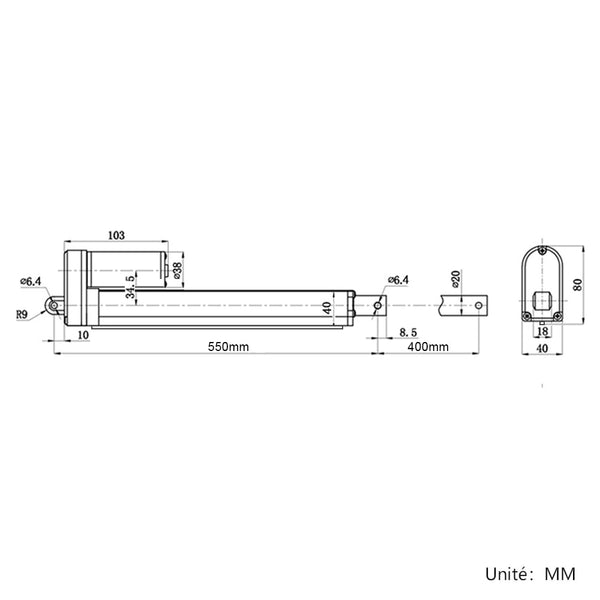

Spécifications :
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course : 16 pouces ou 400 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage : 6 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Cycle de service : 20%, max 5 minutes d'utilisation continue
Câble d’alimentation : fil à deux conducteurs ordinaires
Certifications : CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement : environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP65

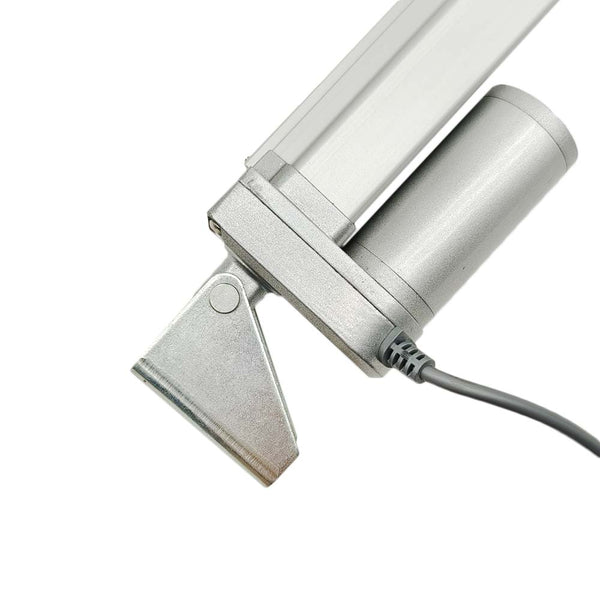

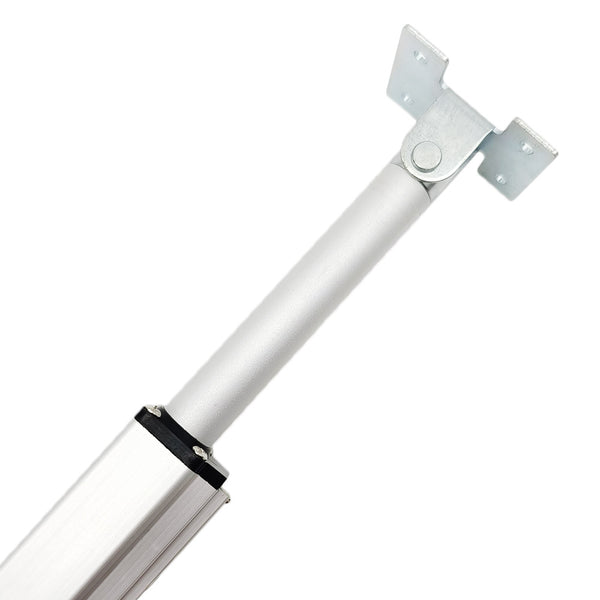

Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.

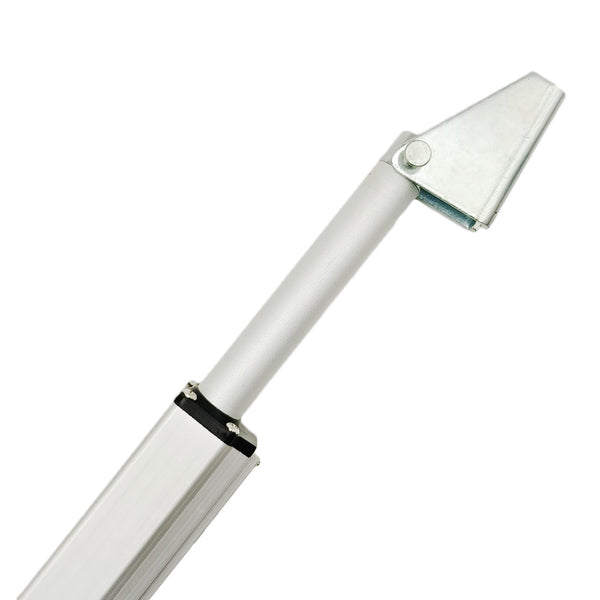

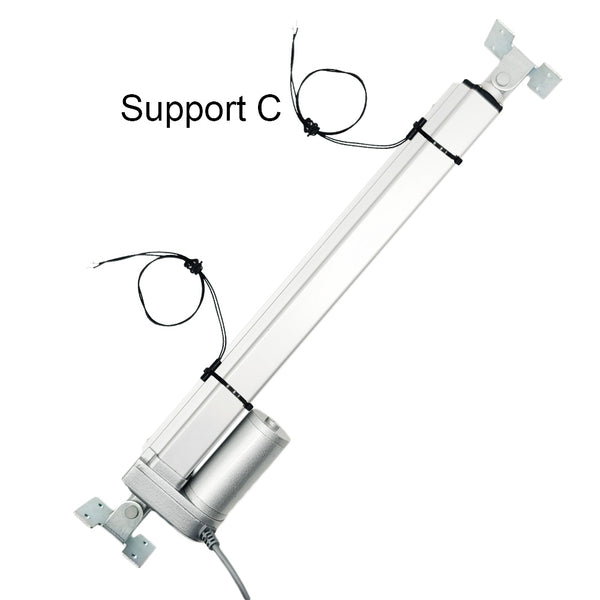

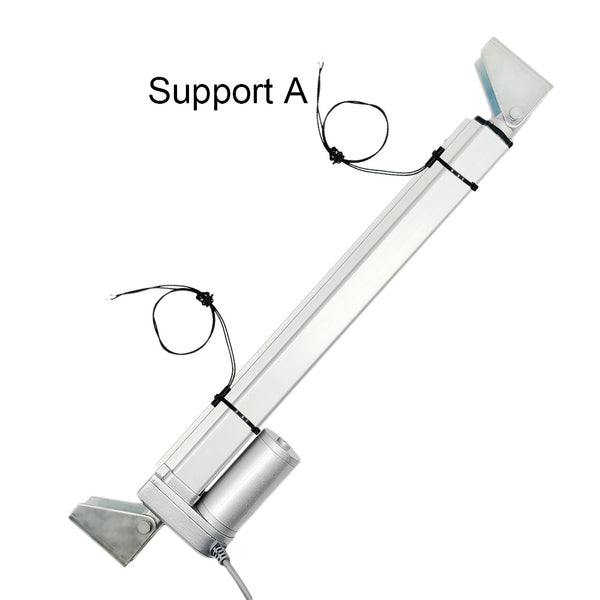

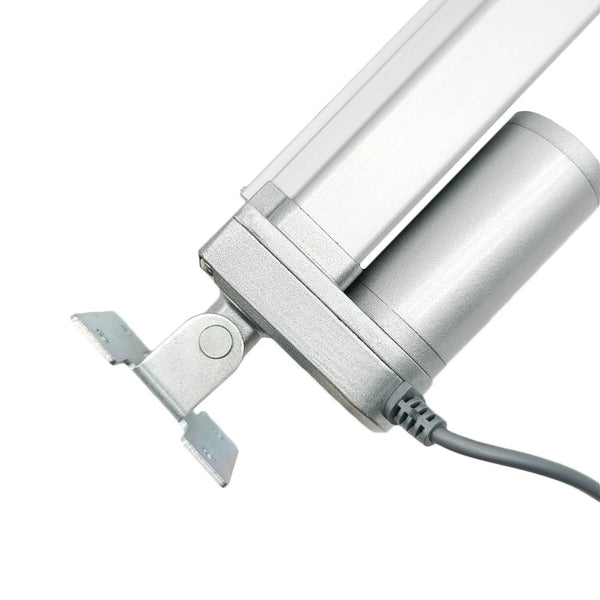

3. Supports de montage compatibles: Support A et Support C.
Remarquer:
1. Si vous souhaitez contrôler 2 ou 4 vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide | Poussée maximale |
5mm/s | 2000N / 200 kg / 450 lbs |
10mm/s | 1000N / 100 kg / 200 lbs |
15mm/s | 800N / 80 kg / 180 lbs |
20mm/s | 700N / 70 kg / 160 lbs |
30mm/s | 500N / 50 kg / 110 lbs |
50mm/s | 300N / 30 kg / 60 lbs |
100mm/s | 150N / 15 kg / 30 lbs |
160mm/s | 100N / 10 kg / 20 lbs |
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Câblage pour l'interrupteur manuel :
Si vous utilisez un interrupteur manuel pour contrôler du vérin électrique, faire comme suivant :
1. Connectez deux fils de l'alimentation CC aux deux bornes d'alimentation manuel, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
2. Connectez du vérin électrique, deux interrupteurs à lames magnétiques et deux diodes à l'interrupteur manuel. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération par l'interrupteur manuel :
1. Presser et maintenez le bouton <Haut> de l’interrupteur manuel : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton <Bas> de l’interrupteur manuel : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Câblage pour l'interrupteur télécommande :
Si vous utilisez un interrupteur télécommande pour contrôler du vérin électrique, faire comme suivant :
1. Connectez deux fils d'alimentation CC aux deux bornes d'alimentation de l’interrupteur télécommande.
2. Connectez deux fils du vérin électrique aux deux bornes <Moteur> de l’interrupteur télécommande, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.

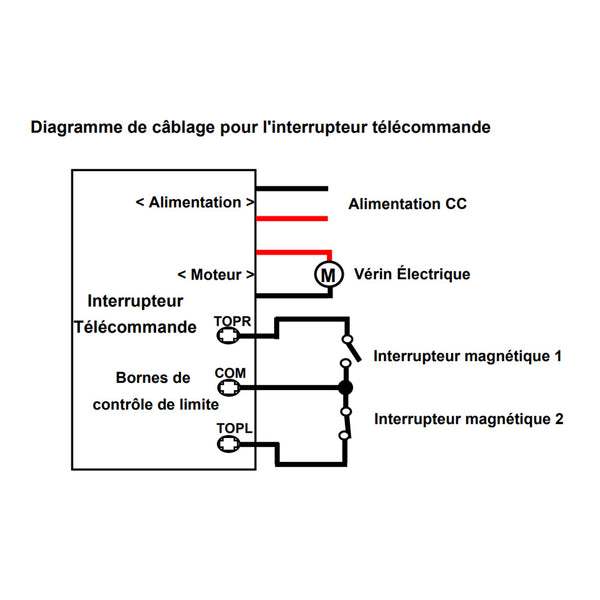

3. Connectez deux interrupteurs à lames magnétiques aux bornes de contrôle des limites de l'interrupteur télécommande. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération par l'interrupteur télécommande :
1. Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton ▼ de l’télécommande : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Comment ajuster la position de l'interrupteur magnétique :

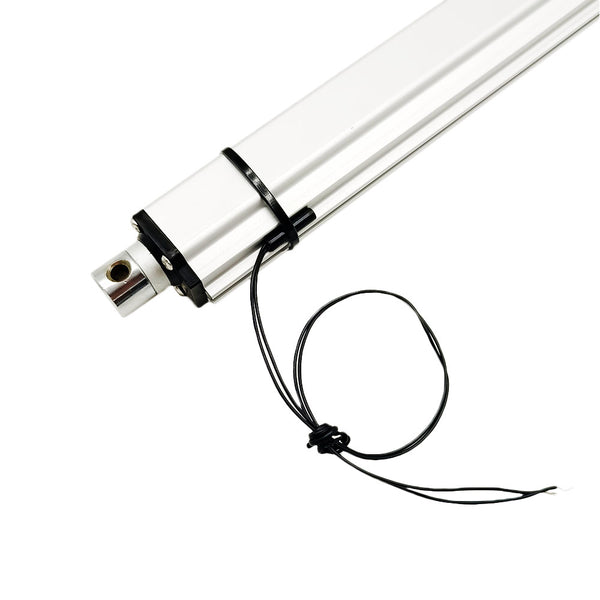

Vous pouvez utiliser un petit tournevis pour desserrer la vis de fixation de l'interrupteur magnétique, puis déplacer l'interrupteur magnétique vers une position appropriée et resserrer la vis de fixation à nouveau.
Remarquer : Si les positions des deux interrupteurs magnétiques sont inversées, veuillez intervertir leurs positions.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
