8 Voies CC 6V/9V/12V/24V entrée sortie un-contrôle-quatre pour système radio RF (Modèle 0020723)

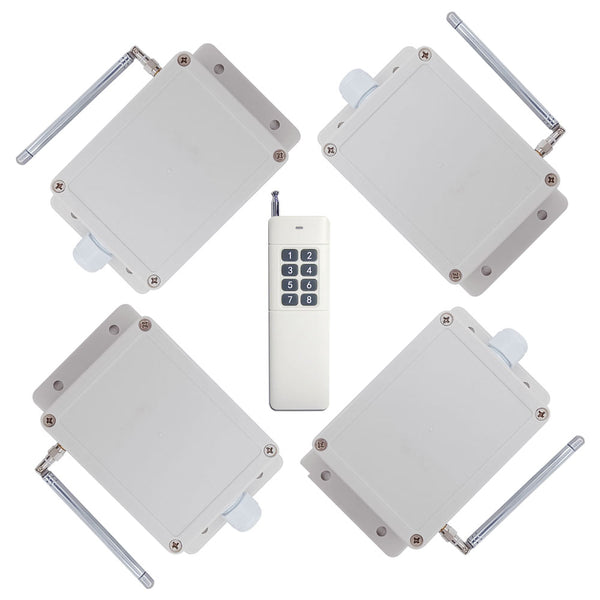

Contenu :

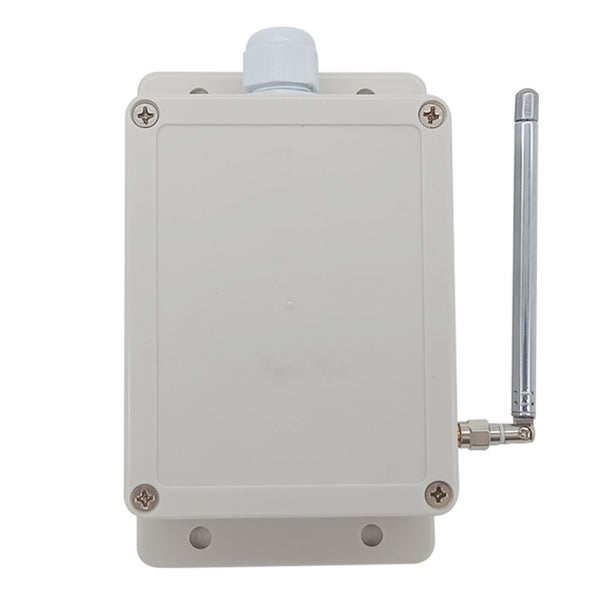

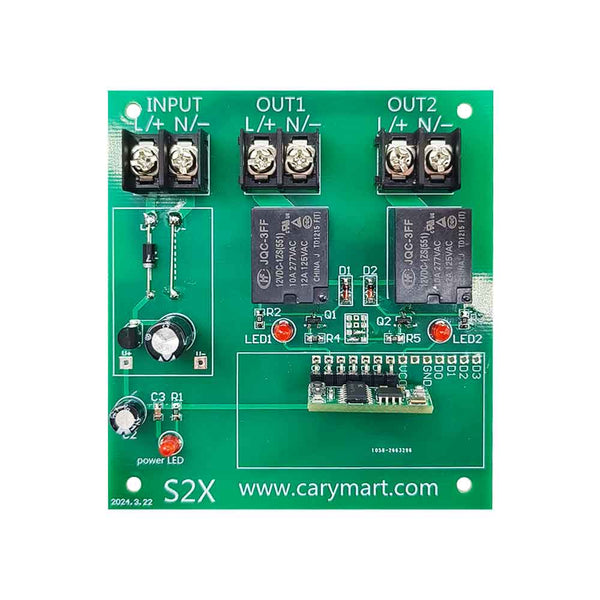

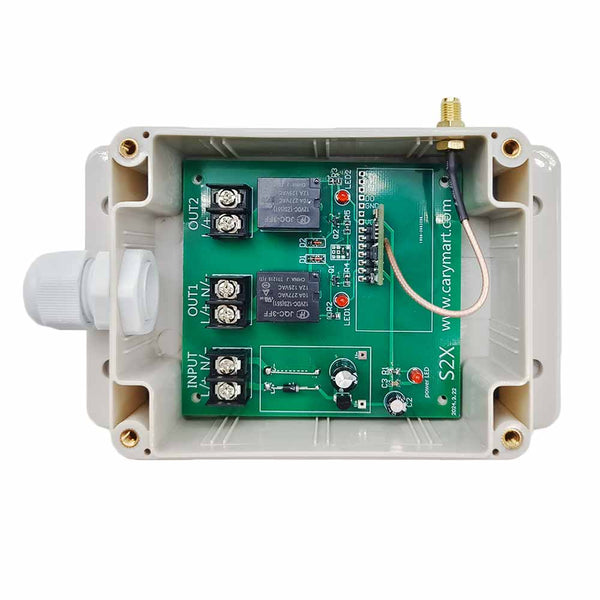

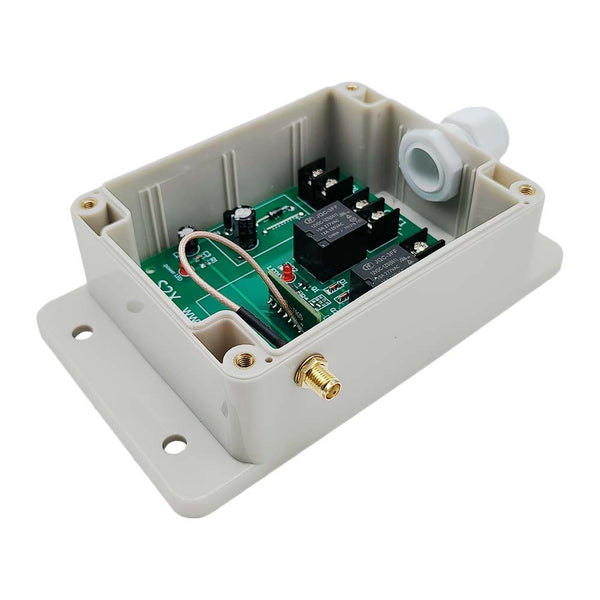

4 x Récepteurs: S2X-DC-ANT3

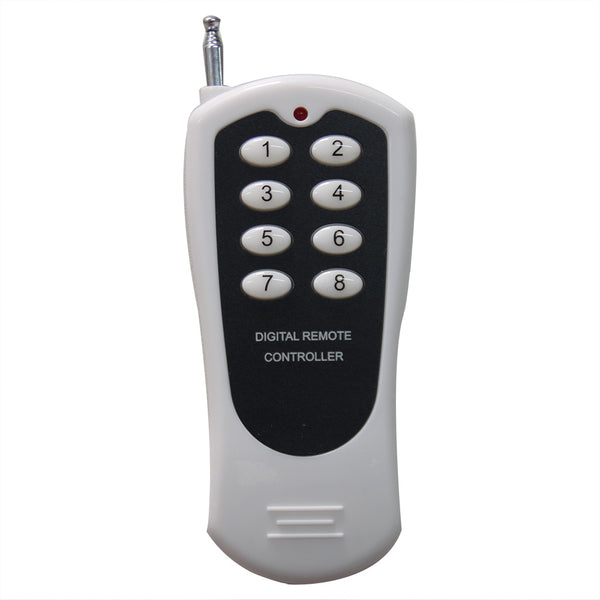

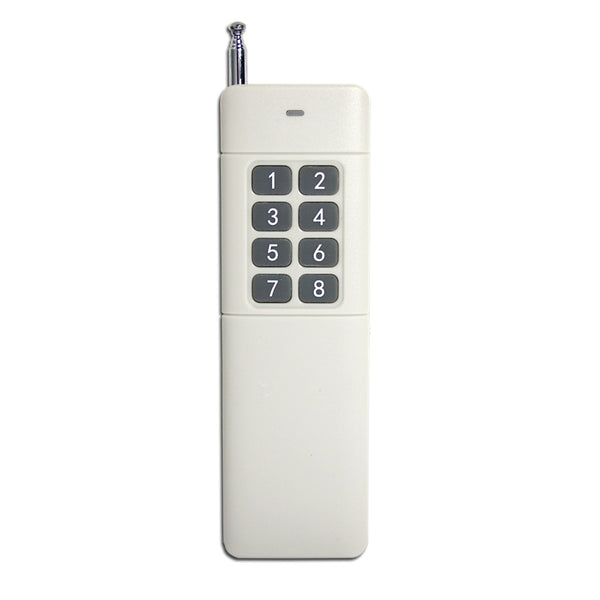

1 x Émetteurs: CV-8
1 x Manuel d'utilisation

Introduction :
Il s'agit d'un système à un émetteur et plusieurs récepteurs avec une sortie d'alimentation CC. Il comprend quatre récepteurs S2X-DC-ANT3 et un émetteur CV-8. Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents équipements CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.

Caractéristiques principales :
Commande sans fil, facile à installer.
Étanche: Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
Signal fiable: Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité: Protection contre les inversions de tension et les surintensités.
Interférences: Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, et chaque paire de boutons de l'émetteur contrôle un récepteur. Par exemple, vous pouvez utiliser un émetteur à 2 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 4 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 3 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 6 récepteurs.

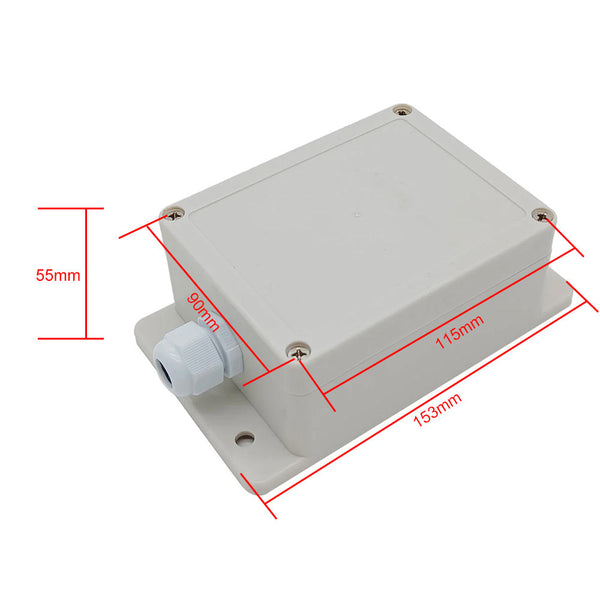

Paramètres du récepteur S2X-DC-ANT3 :

Paramètres de l'émetteur CV-8 (8 boutons):

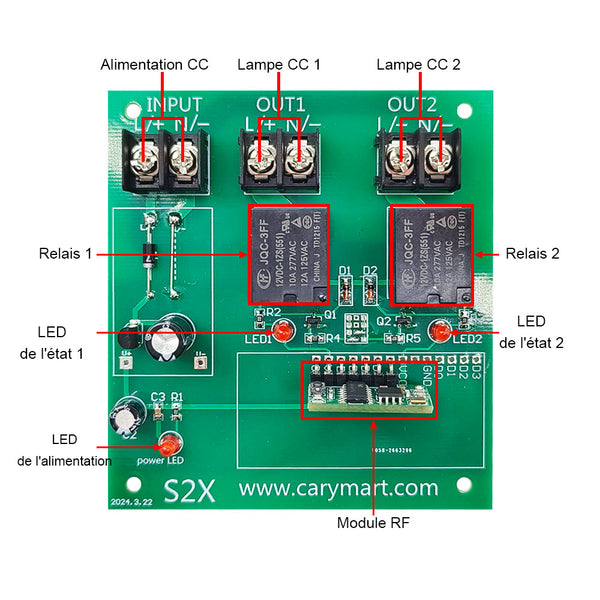

Câblage:

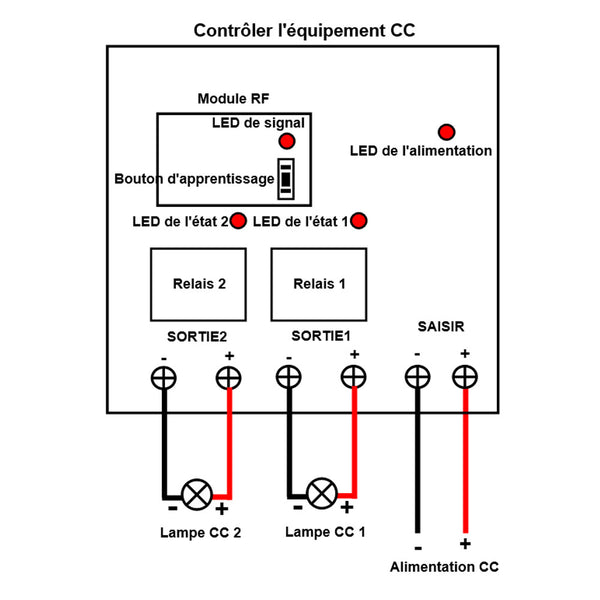

Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne <+>, et connecter le pôle négatif de l'alimentation en CC à la borne <->.
2) Connecter la borne <+> de SORTIE1 au pôle positif de la lampe CC, et connecter la borne <-> de SORTIE1 au pôle négatif de la lampe CC.

Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.

1) Réglage du mode momentané: Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Fonctionnement avec CV-8:
Maintenez le bouton 1 enfoncé → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CC (lampe 1 allumée)
Relâchez le bouton 1 → Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
Maintenez le bouton 2 enfoncé → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CC (lampe 2 allumée)
Relâchez le bouton 2 → Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
……
Maintenez le bouton 7 enfoncé → Les borne <SORTIE1> du récepteur 4 sortent l'alimentation en CC (lampe 7 allumée)
Relâchez le bouton 7 → Les borne <SORTIE1> du récepteur 4 arrêtent de sortir (lampe 7 éteint)
Maintenez le bouton 8 enfoncé → Les borne <SORTIE2> du récepteur 4 sortent l'alimentation en CC (lampe 8 allumée)
Relâchez le bouton 8 → Les borne <SORTIE2> du récepteur 4 arrêtent de sortir (lampe 8 éteint)

2) Réglage du mode autoblocage: Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Fonctionnement avec CV-8:
Presser le bouton 1 → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CC (lampe 1 allumée)
Presser le bouton 1 encore une fois → Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
Presser le bouton 2 → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CC (lampe 2 allumée)
Presser le bouton 2 encore une fois → Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
……
Presser le bouton 7 → Les borne <SORTIE1> du récepteur 4 sortent l'alimentation en CC (lampe 7 allumée)
Presser le bouton 7 encore une fois → Les borne <SORTIE1> du récepteur 4 arrêtent de sortir (lampe 7 éteint)
Presser le bouton 8 → Les borne <SORTIE2> du récepteur 4 sortent l'alimentation en CC (lampe 8 allumée)
Presser le bouton 8 encore une fois → Les borne <SORTIE2> du récepteur 4 arrêtent de sortir (lampe 8 éteint)

3) Réglage du mode d’interblocage: Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Fonctionnement avec CV-8:
Presser le bouton 1 → Les borne <SORTIE1> du récepteur 1 sortent l'alimentation en CC (lampe 1 allumée); Les borne <SORTIE2> du récepteur 1 arrêtent de sortir (lampe 2 éteint)
Presser le bouton 2 → Les borne <SORTIE2> du récepteur 1 sortent l'alimentation en CC (lampe 2 allumée); Les borne <SORTIE1> du récepteur 1 arrêtent de sortir (lampe 1 éteint)
……
Presser le bouton 7 → Les borne <SORTIE1> du récepteur 4 sortent l'alimentation en CC (lampe 7 allumée); Les borne <SORTIE2> du récepteur 4 arrêtent de sortir (lampe 8 éteint)
Presser le bouton 8 → Les borne <SORTIE2> du récepteur 4 sortent l'alimentation en CC (lampe 8 allumée); Les borne <SORTIE1> du récepteur 4 arrêtent de sortir (lampe 7 éteint)

4) Réglage du mode momentané (canal 1 du récepteur 1, 2, 3, 4) + autoblocage (canal 2 du récepteur 1, 2, 3, 4): Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
