500M 6 Canaux CC Kit Récepteur Radio & Émetteur 6 Boutons Avec Fonction Temporisé NF / NO 3 Modes de Contrôle (Modèle 0020017)

Prix régulier €121,00

Frais de port calculés à l'étape de paiement.

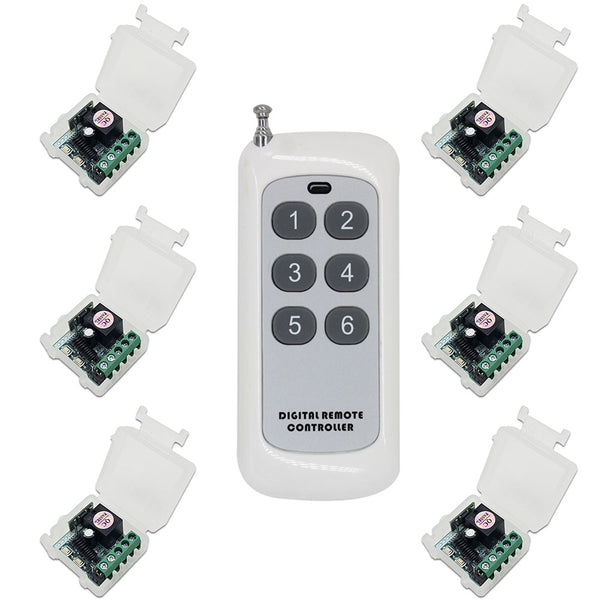

Contenu:

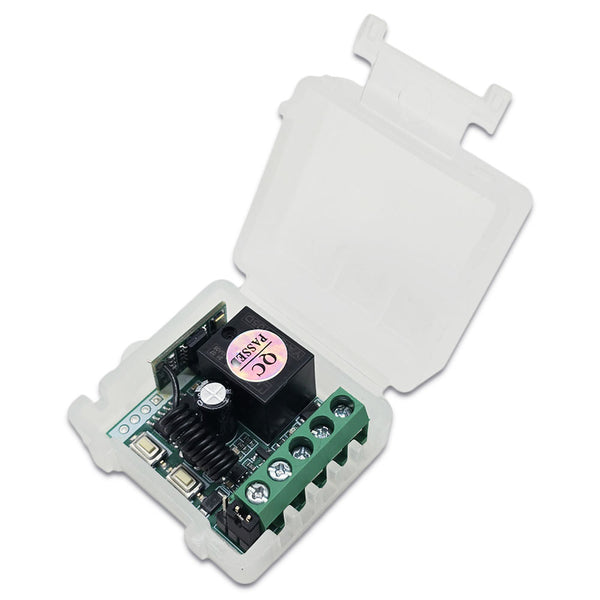

6 x Récepteur: S1UD-DC
1 x Émetteurs: CP-6
1 x Manuel d’utilisateur

Introduction:
Ce récepteur dispose d'une fonction minuteur ajustable. Vous pouvez régler son relais pour qu'il s'éteigne automatiquement après un retard de 0 à 99 secondes. Lorsque vous définissez le temps de retard, les appareils connectés au récepteur s'arrêtent automatiquement après le temps de retard.

Ce récepteur qui peut être utilisé dans un système d'un émetteur contrôler plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs, ou utiliser un émetteur à 15 boutons pour contrôler 15 récepteurs.

Application:
Ce récepteur est un appareil électrique avec sortie relais sec, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA ou CC équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.

Caractéristiques:
Commande sans fil, facile à installer.
Plage de tension de fonctionnement CC 9 ~ 24V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Il peut fonctionner à un courant maximum de 7 A
Avec fonction minuterie : vous pouvez régler son relais pour qu'il s'éteigne automatiquement après un retard de 0 à 99 secondes.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, et chaque de l'émetteur de boutons contrôle un récepteur. Par exemple, vous pouvez utiliser un émetteur à 2 bouton pour contrôler 2 récepteur, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.

Paramètres de Récepteur:
Modèle: S1UD-DC
Tension de fonctionnement: CC 9~24V
Fréquence de travail: 433.92MHz
Courant statique: <5mA
Canal: 1 canal
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Temps de retard: 0 à 99 secondes réglable
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 7A
Fils appropriés pour les bornes de connexio: 22-14 AWG
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Retard de temps
Sensibilité du récepteur: -107dbm

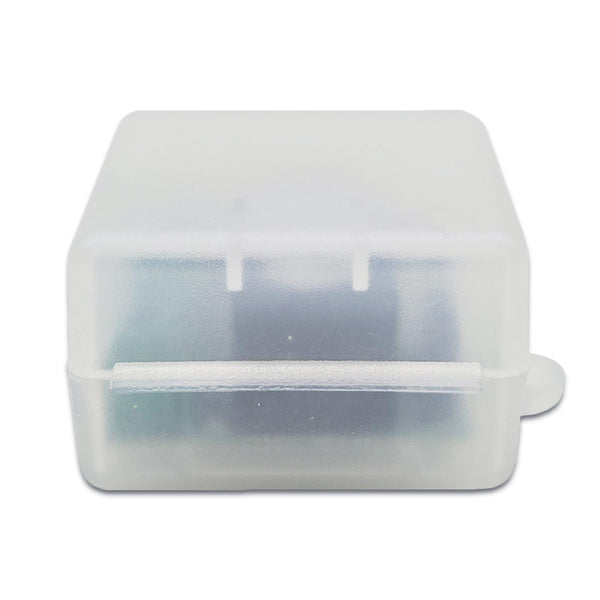

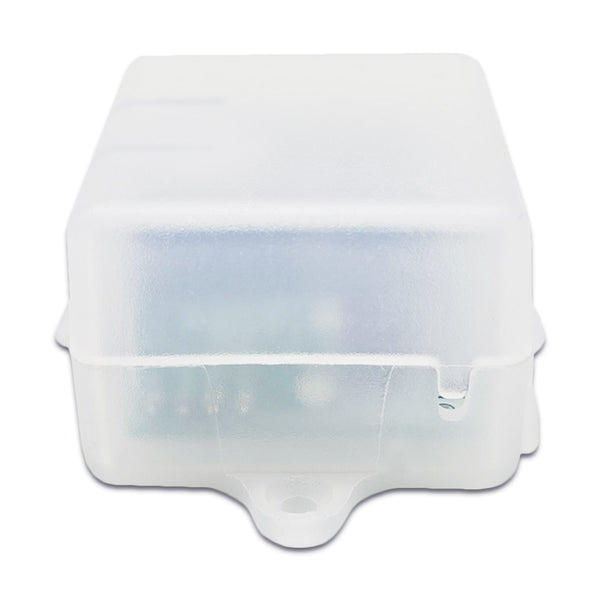

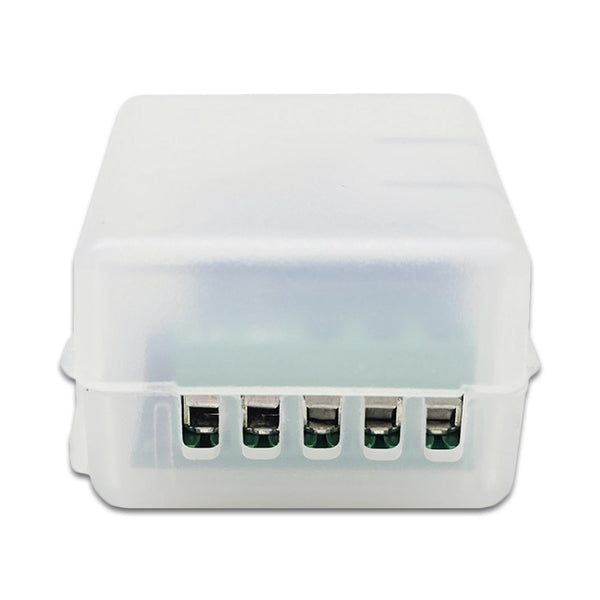

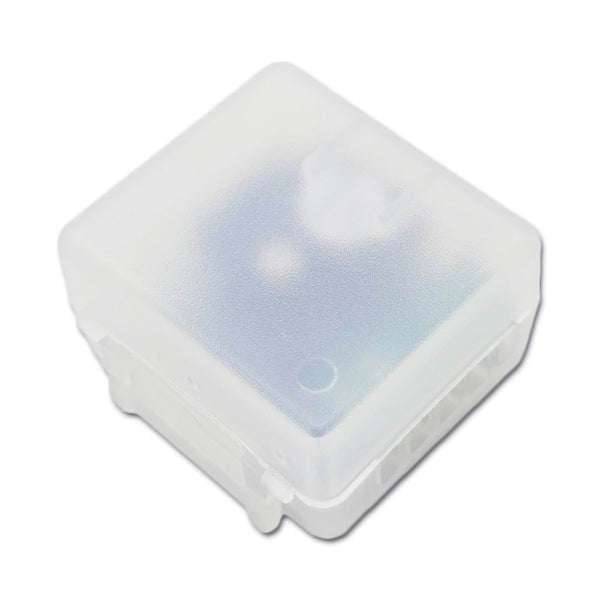

Matériau de la coque: coque en plastique ABS.
Température de fonctionnement: -20°C ~ +70°C

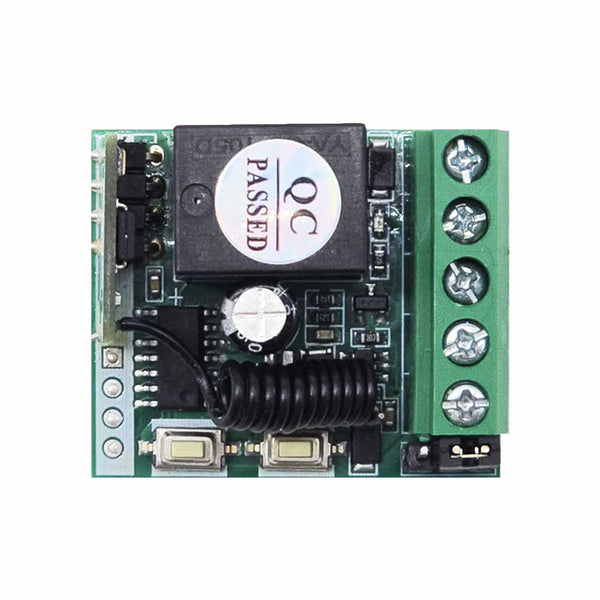

Dimension de PCB: 35 x 30 x 15 mm
Dimension de Case: 41 x 40 x 26 mm

Paramètres de l'émetteur:

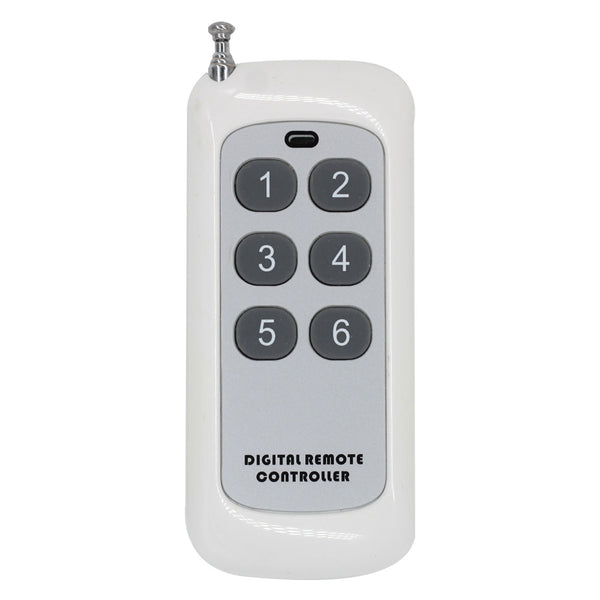

Modèle: 0021013 (CP-6)
Canal/bouton:6
Symbole de bouton: 1, 2, 3, 4, 5, 6

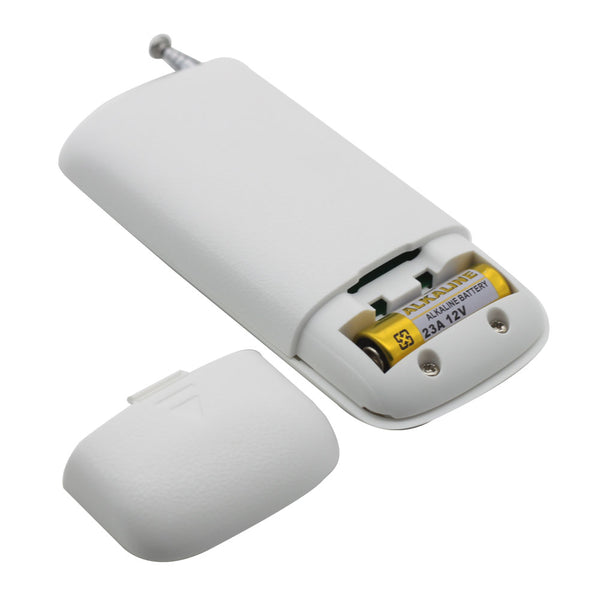

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 8mA
Fréquence de travail: 433Mhz
Chip de codage: EV1527
Style de codage: code d’apprentissage (jusqu’à 1 million de codes, qui peut éviter la répétition des codes ).
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 85 x 36 x 16 mm

Émetteurs correspondants:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CP-6 (500M), et CB-6 (1000M) etc.

Gamme de travail:
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CP-6 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 150 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-6 forment un ensemble complet, la distance de travail maximale peut atteindre 300 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-6.

Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais: Les bornes <NO> et <COM> sont Normalement Ouverts; Les bornes <NC> et <COM> sont Normalement Fermés.

Câblage:

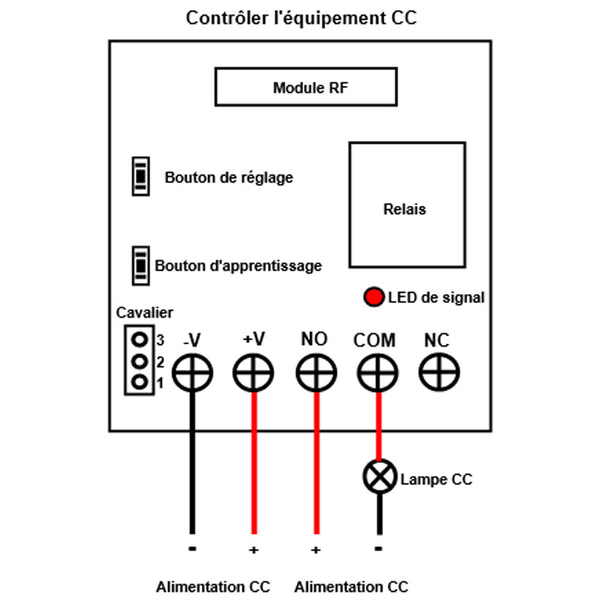

1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+V>, et connecter le pôle négatif de l'alimentation en CC à la borne <-V>.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC, connecter la borne <COM> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

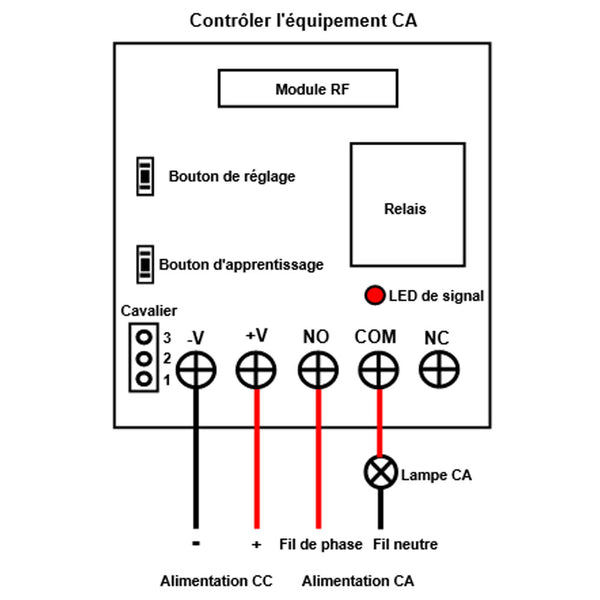

2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+V>, et connecter le pôle négatif de l'alimentation en CC à la borne <-V>.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.

Réglage de différents modes de travail:
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.

1) Réglage du mode autoblocage: Court-circuiter les broches 2 et 3 avec un capuchon de cavalier.
Le fonctionnement du mode autobloquant avec l'émetteur CP-6:
Presser le bouton 1 sur l’émetteur : Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois : Le relais dans le récepteur 1 est désactivé, et la lampe 1 connectée est éteint.
……
Presser le bouton 6 sur l’émetteur : Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Presser le bouton 6 encore une fois : Le relais dans le récepteur 6 est désactivé, et la lampe 6 connectée est éteint.

2) Réglage du mode momentané: Ne court-circuitez pas les broches avec un capuchon de cavalier.
Le fonctionnement du mode momentané avec l'émetteur CP-6:
Presser et maintenez le bouton 1 sur l’émetteur: Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Relâchez le bouton 1: Le relais dans le récepteur 1 est désactivé, et la lampe 1 connectée est éteint.
……
Presser et maintenez le bouton 6 sur l’émetteur: Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Relâchez le bouton 6: Le relais dans le récepteur 6 est désactivé, et la lampe 6 connectée est éteint.

3) Réglage du mode d’interblocage: Court-circuiter les broches 1 et 2 avec un capuchon de cavalier.
Le fonctionnement du mode d'interblocage avec l'émetteur CP-6:
Presser le bouton 1 sur l’émetteur: Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Presser sur l'autre bouton sur l’émetteur: Le relais dans le récepteur 1 est désactivé, et la lampe 1 connectée est éteint.
……
Presser le bouton 6 sur l’émetteur: Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Presser sur l'autre bouton sur l’émetteur: Le relais dans le récepteur 6 est désactivé, et la lampe 6 connectée est éteint.

4) Réglage du mode de Retard et du temps de retard.

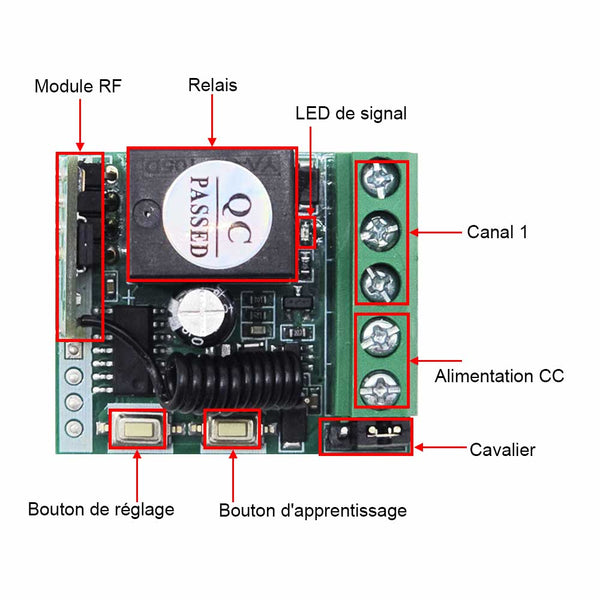

Le récepteur dispose de deux boutons, le bouton de réglage et le bouton d'apprentissage.
4.1 Retirez le capuchon du cavalier et appuyez une fois sur le bouton de réglage. La LED de signal clignote trois fois, cela signifie que le récepteur entre dans le réglage du temps de retard.
4.2 Appuyez sur le bouton d'apprentissage pour régler le temps de retard. Chaque fois que le bouton d'apprentissage est enfoncé, le temps de retard augmente de 1 seconde, jusqu'à un total de 99 secondes.
4.3 Après avoir réglé le temps de retard, appuyez à nouveau sur le bouton de réglage. La LED de signal clignote à nouveau trois fois, cela signifie que le récepteur quitte le réglage du temps de retard.

Le fonctionnement du mode de Retard avec l'émetteur CP-6: (Si le temps de retard est réglé sur 10 secondes.)
Presser une fois sur le bouton 1 de l'émetteur: Le relais dans le récepteur 1 est activé, et la lampe 1 connectée est allumée.
Après un retard de 10 secondes, le relais dans le récepteur 1 est automatiquement désactivé, et la lampe 1 connectée est éteint.
……
Presser une fois sur le bouton 6 de l'émetteur: Le relais dans le récepteur 6 est activé, et la lampe 6 connectée est allumée.
Après un retard de 10 secondes, le relais dans le récepteur 6 est automatiquement désactivé, et la lampe 6 connectée est éteint.
Remarque: Si vous appuyez plusieurs fois sur l'émetteur pendant le temps de retard, le temps de retard sera compté à partir de la dernière opération de l'émetteur.

Comment supprimer le temps de retard:
Si vous souhaitez supprimer le temps de retard, faire comme suivant:
Opération: Appuyez une fois sur le bouton de réglage, la LED de signal clignote 3 fois. Appuyez sur le bouton de réglage encore une fois, et la LED de signal clignote à nouveau 3 fois, ce qui indique que le temps de retard a été supprimé avec succès.

Comment éteindre et allumer la LED de signal:
Éteignez la LED de signal: Appuyez une fois sur le bouton d'apprentissage, et si vous n'utilisez pas l'émetteur dans les 5 secondes, la LED de signal s'éteindra automatiquement.
Allumer la LED de signal: Appuyez une fois sur le bouton d'apprentissage, et dans les 5 secondes, appuyez sur n'importe quel bouton de l'émetteur, et la LED de signal s'allumera automatiquement.

Comment correspondre l'émetteur au récepteur:
Remarque: Nous avons couplé l'émetteur au récepteur avant de quitter l'usine. Si vous souhaitez coupler plus de télécommandes, appliquez les étapes suivantes.
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et presser une fois sur le bouton d'apprentissage dans le récepteur, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
3) Le récepteur peut stocker jusqu'à 18 émetteurs avec des codes différents.

Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 5 secondes, le LED de signal clignotera 3 fois, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
