Contenu:

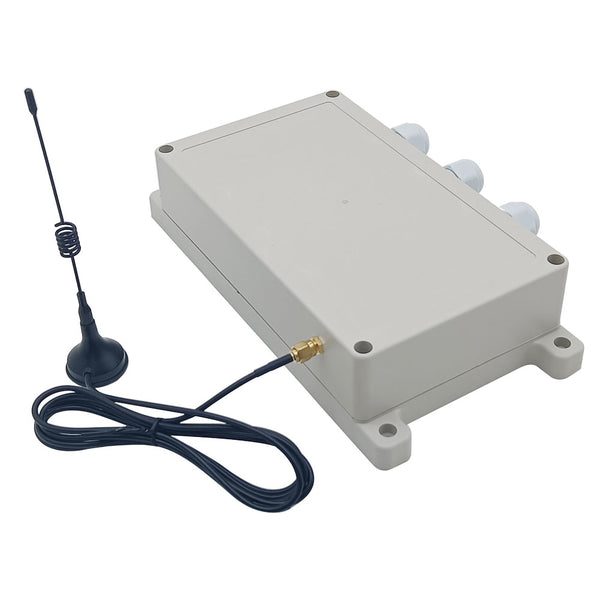

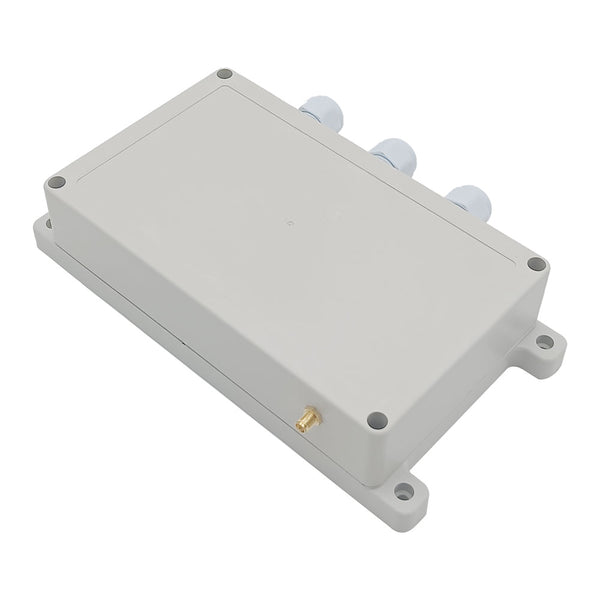

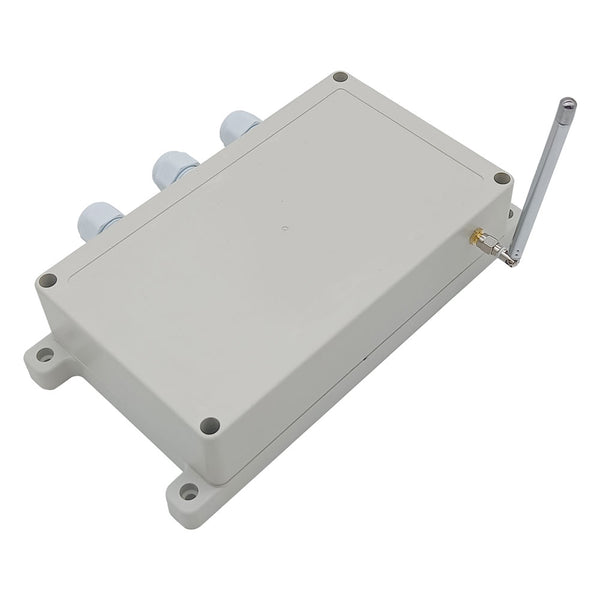

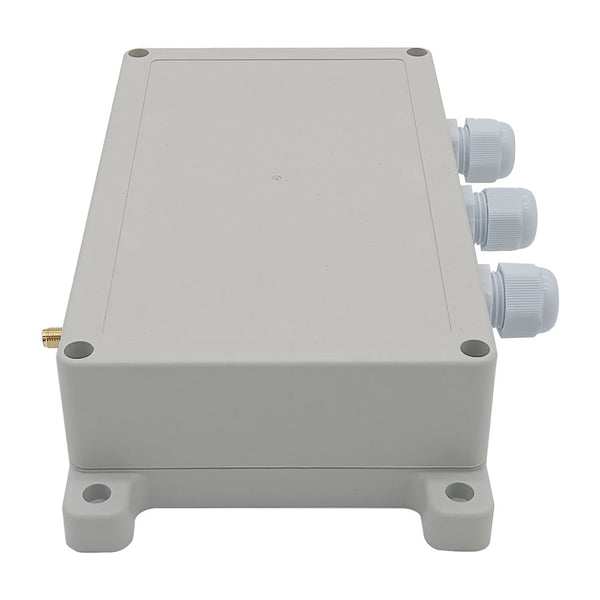

1 x Récepteur: S4PXW-DC-ANT3

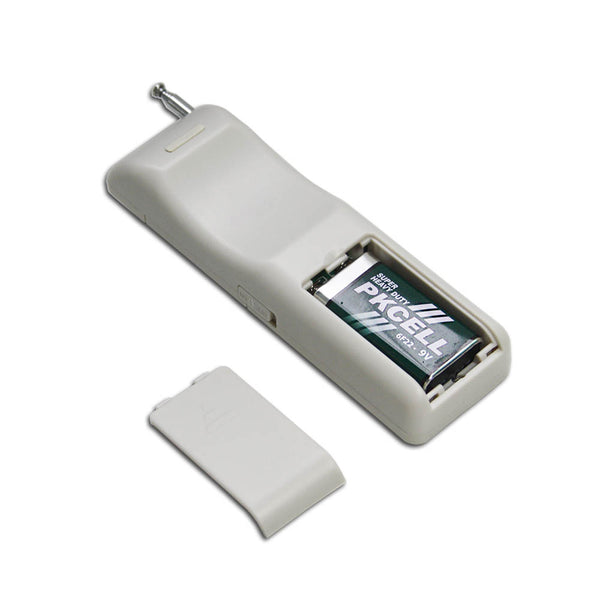

1 x Émetteur: CC-4 / CCW-4
1 x Manuel d’utilisateur
Introduction :
Ce kit émetteur-récepteur RC longue portée comprend un récepteur S4PXW-DC-ANT3 et un émetteur CC-4 ou CCW-4. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il est idéal pour contrôler divers appareils CC dans les applications industrielles, agricoles et domestiques, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.

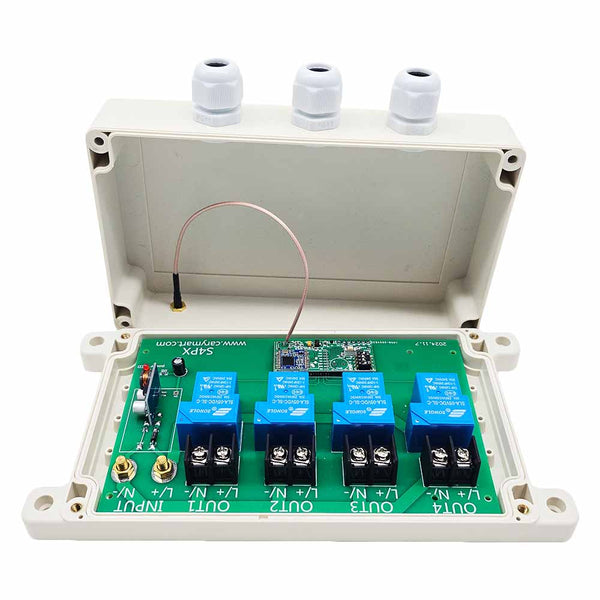

Conception étanche : Le récepteur est doté d’un boîtier et d’un connecteur étanches pour une utilisation en extérieur.

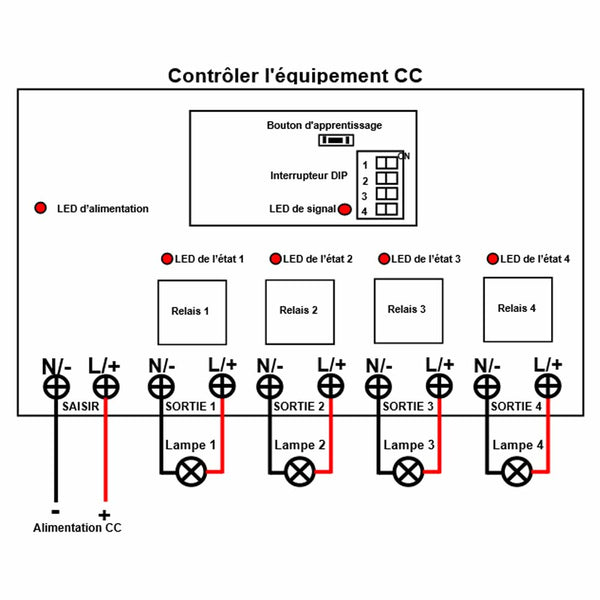

Sortie de l'alimentation en CC : Contrôler les équipements CC avec une tension dans la plage de 8~80V CC.
Haute Puissance: La charge maximale de chaque canal est 30A.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.

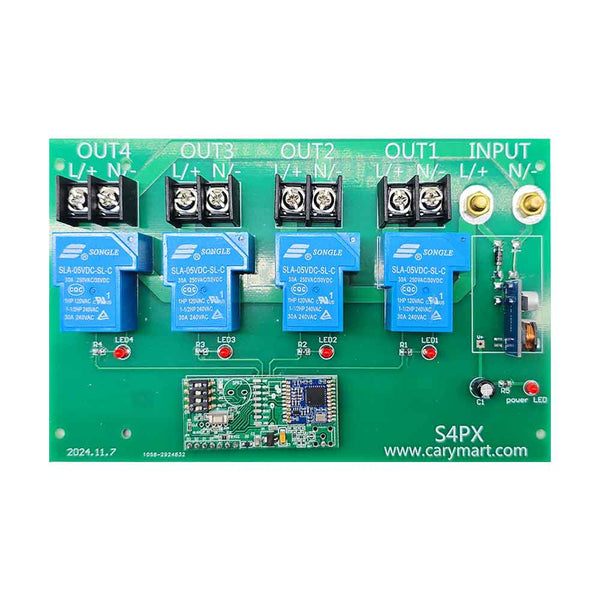

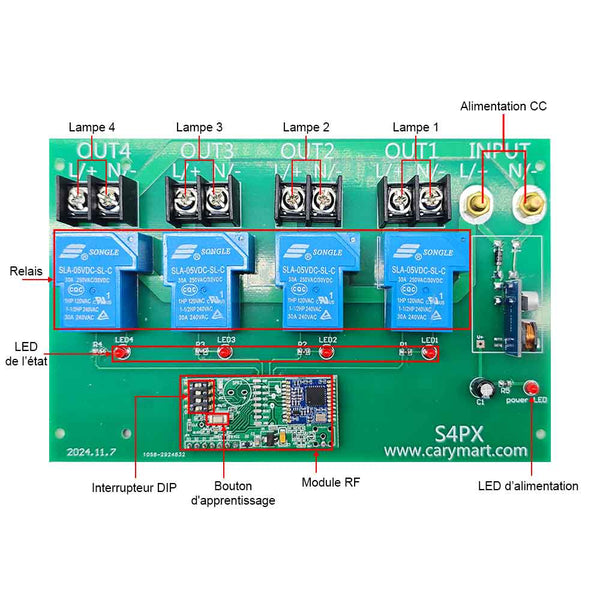

Paramètres du récepteur S4PXW-DC-ANT3 :
| Paramètres | Détails |
|---|---|
| Tension de fonctionnement | 8~80V CC |
| Type de sortie | 8~80V CC identique à la tension d'entrée |
| Canal | 4 Canaux |
| Courant de charge maximum du relais | 30 A/chaque canal |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 170 x 100 x 18mm |

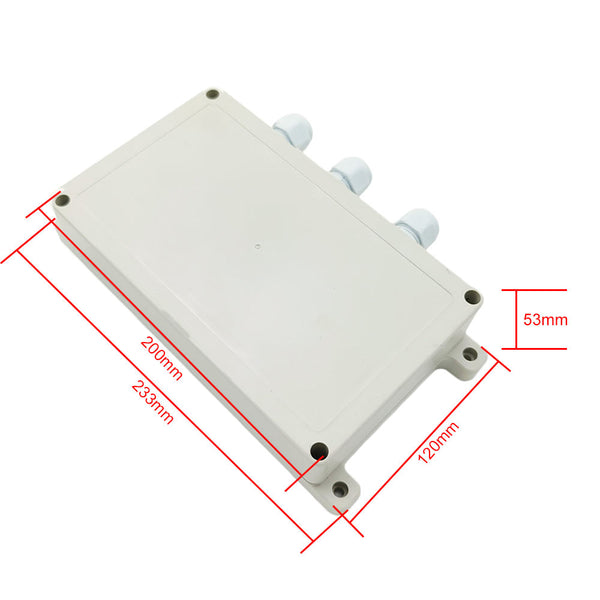

| Dimension de Case | 200 x 120 x 53 mm |
| Correspondant à l'émetteur | CC-4 / CCW-4(étanche) |
Paramètres de l'émetteur CC-4 (4 boutons) :
| Paramètres | Détails |
|---|---|
| Voltage de travail | 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois) |
| Fréquence de travail | 433.92 Mhz |
| Distance d’émission | 5000 mètres / 15000 pieds (théoriquement) |
| Dimension | 135 x 42 x 25 mm |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Presser le bouton A → Le relais 1 est activé (appareil 1 allumé)
Presser le bouton A encore une fois → Le relais 1 est désactivé (appareil 1 éteint)
……
Presser le bouton D → Le relais 4 est activé (appareil 4 allumé)
Presser le bouton D encore une fois → Le relais 4 est désactivé (appareil 4 éteint)
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Maintenez le bouton A enfoncé → Le relais 1 est activé (appareil 1 allumé)
Relâchez le button A → Le relais 1 est désactivé (appareil 1 éteint)
……
Maintenez le bouton D enfoncé → Le relais 4 est activé (appareil 4 allumé)
Relâchez le button D → Le relais 4 est désactivé (appareil 4 éteint)
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Fonctionnement avec CC-4 :
Presser le bouton A → Le relais 1 est activé (appareil 1 allumé); Les 3 autres relais sont désactivés (les 3 autres appareils éteints)
……
Presser le bouton D → Le relais 4 est activé (appareil 4 allumé); Les 3 autres relais sont désactivés (les 3 autres appareils éteints)
