220V CA Electrovanne Telecommande avec Émetteur et Récepteur (Modèle 0020567)

Prix régulier €62,00

Frais de port calculés à l'étape de paiement.

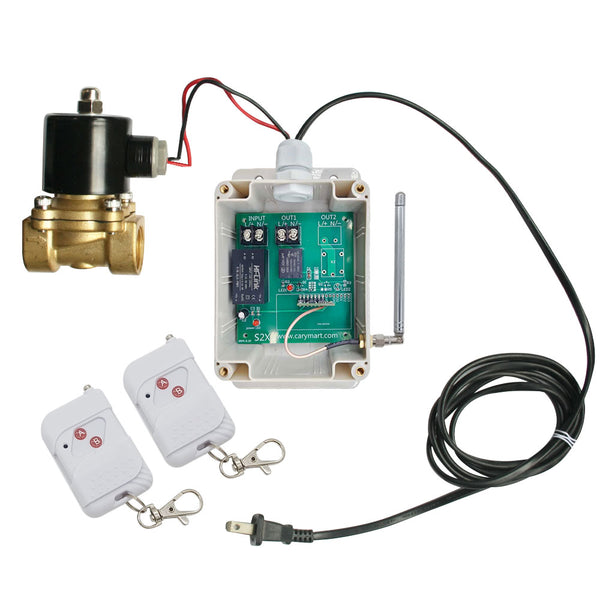

Contenu :
1 x Récepteur: S1X-AC-ANT3
2 x Émetteurs (Télécommande): C-2
1 x Électrovanne
1 x Manuel d'utilisation

Application :
Il peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.

Caractéristiques :
Commande sans fil, facile à installer.
Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un voltage de CA 110~240V (110V/120V/220V/240V).
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Paramètres de Récepteur :
Modèle : S1X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB : 88 x 80 x 18 mm
Dimension de Case : 115 x 90 x 55 mm

Paramètres de l'émetteur:
Modèle : 00210001 (C-2)
Canal/bouton :2
Symbole de bouton : 1 et 2
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail : 6mA
Fréquence de travail : 433Mhz
Chip de codage : PT2262 / PT2264 / SC2262
Distance d’émission : 100m / 300ft (théoriquement)
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 58 x 39 x 16 mm

Paramètres de l'Électrovanne:
Puissance: 24W
Tension de travail: CA 220V, s'il vous plaît choisir une version de tension.
Type: normalement fermé (mise sous tension, l’électrovanne est ouvert, mise hors tension, l’électrovanne est fermé )
Température de travail: -5℃~100℃
Pression de fonctionnement: 0~1.0Mpa (0~10kg/cm²)
Matériel de corps et bobine de l’électrovanne: 100% Laiton
Utilisation: eau, air, gazole, gaz, faible viscosité combustibles



Dimension de tuyau 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1.2" 1.5" 2"
Type de filetage G1/8" G1/4" G3/8" G1/2" G3/4" G1" G1.2" G1.5" G2"
Orifice interne 9MM 12MM 15MM 20MM 25MM 32MM 40MM 45MM 58MM


Utilisation:
Réglage de différents modes de travail :

Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.

1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur :
Presser et maintenez le bouton A sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CA, et l'électrovanne travaille.
Relâchez le bouton A : Les borne <SORTIE1> du récepteur arrêtent de sortir, et l'électrovanne arrête de travailler.

2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur :
Presser le bouton A de l'émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CA, et l'électrovanne travaille.
Presser le bouton A encore une fois : Les borne <SORTIE1> du récepteur arrêtent de sortir, et l'électrovanne arrête de travailler.

3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur :
Presser le bouton A sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CA, et l'électrovanne travaille.
Presser le bouton B sur l'émetteur : Les borne <SORTIE1> du récepteur arrêtent de sortir, et l'électrovanne arrête de travailler.
